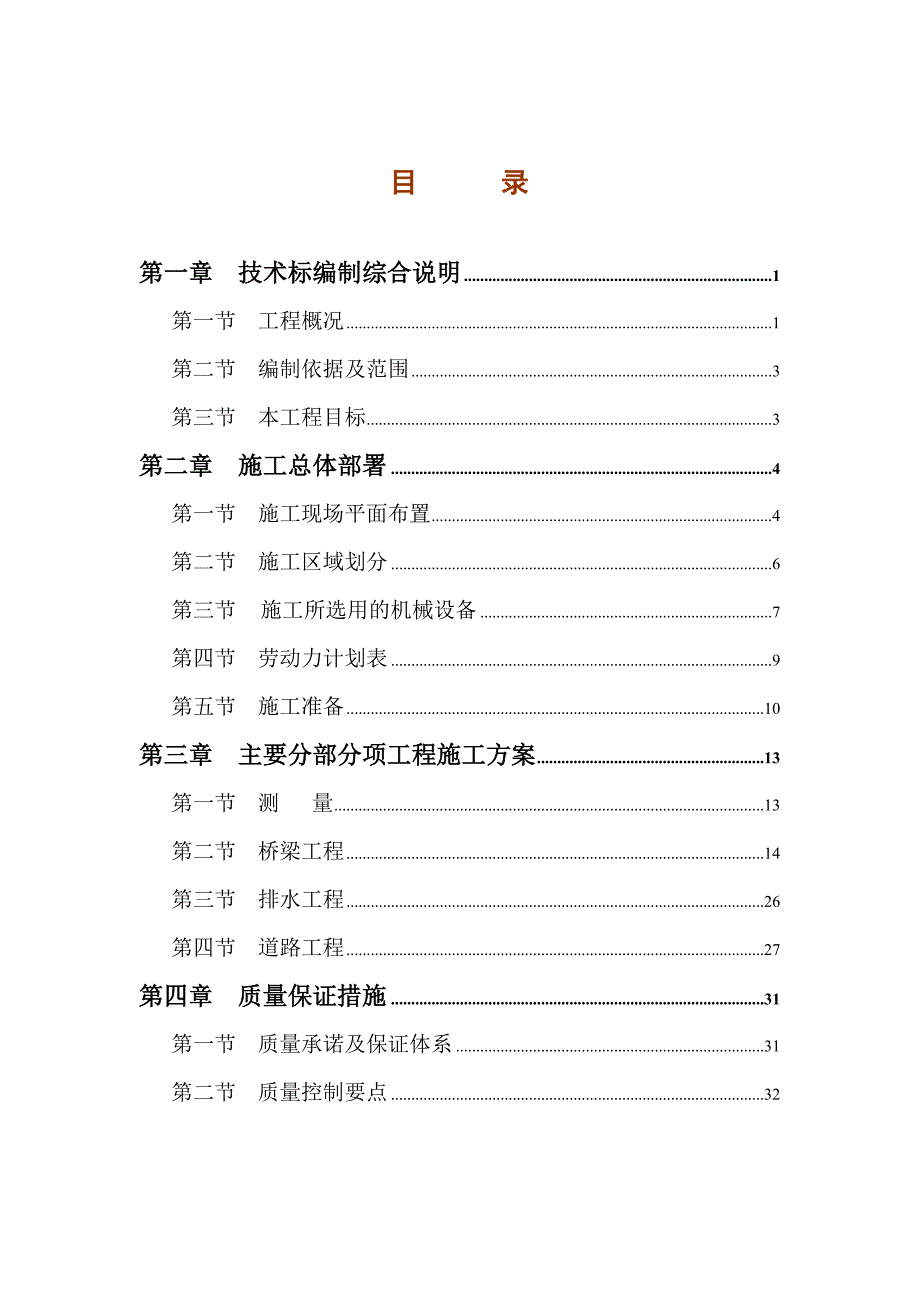

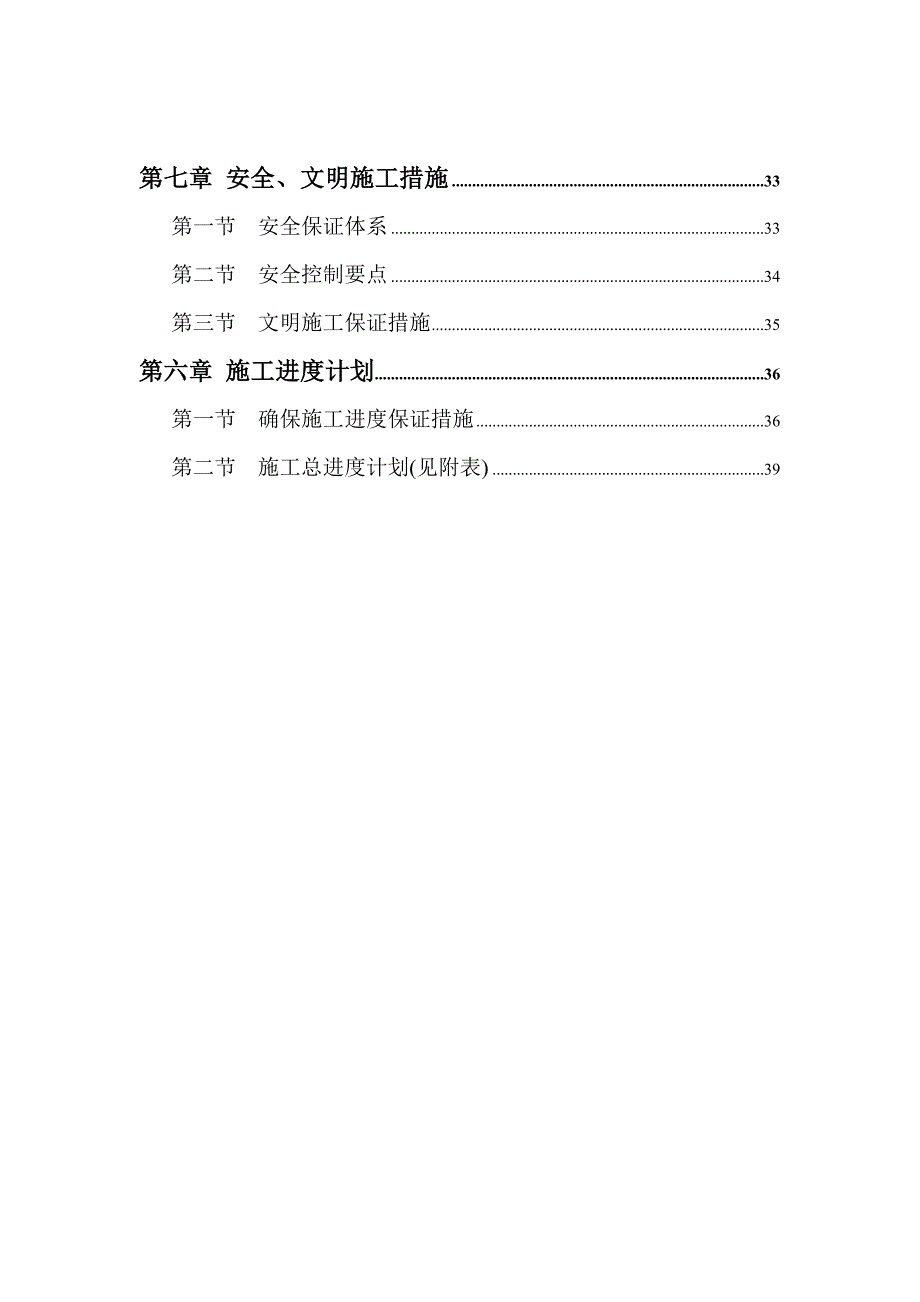

1、目 录第一章 技术标编制综合说明1第一节 工程概况1第二节 编制依据及范围3第三节 本工程目标3第二章 施工总体部署4第一节 施工现场平面布置4第二节 施工区域划分6第三节 施工所选用的机械设备7第四节 劳动力计划表9第五节 施工准备10第三章 主要分部分项工程施工方案13第一节 测 量13第二节桥梁工程14第三节 排水工程26第四节 道路工程27第四章 质量保证措施31第一节 质量承诺及保证体系31第二节 质量控制要点32第七章 安全、文明施工措施33第一节 安全保证体系33第二节 安全控制要点34第三节 文明施工保证措施35第六章 施工进度计划36第一节 确保施工进度保证措施36第二节 施

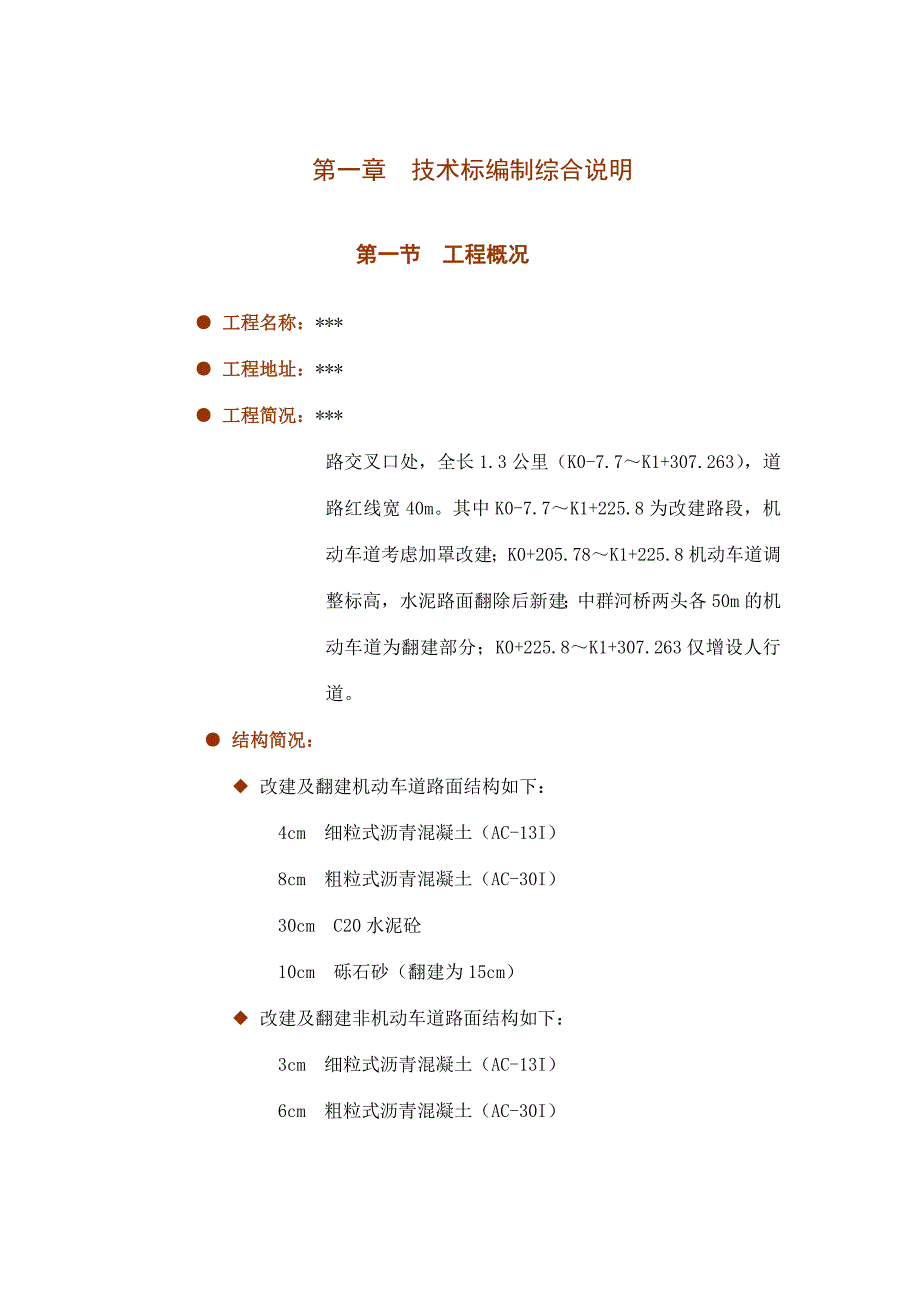

2、工总进度计划(见附表)39第一章 技术标编制综合说明第一节 工程概况 工程名称：* 工程地址：* 工程简况：*路交叉口处，全长1.3公里（K0-7.7K1+307.263），道路红线宽40m。其中K0-7.7K1+225.8为改建路段，机动车道考虑加罩改建；K0+205.78K1+225.8机动车道调整标高，水泥路面翻除后新建；中群河桥两头各50m的机动车道为翻建部分；K0+225.8K1+307.263仅增设人行道。 结构简况： 改建及翻建机动车道路面结构如下： 4cm 细粒式沥青混凝土（AC-13I） 8cm 粗粒式沥青混凝土（AC-30I） 30cm C20水泥砼 10cm 砾石砂（翻建

3、为15cm） 改建及翻建非机动车道路面结构如下： 3cm 细粒式沥青混凝土（AC-13I） 6cm 粗粒式沥青混凝土（AC-30I） 15cm C20水泥砼 10cm 砾石砂（翻建为15cm） 人行道结构如下： 6cm 路面砖 3cm M10水泥砂浆 10cm C20水泥砼10cm 碎石 中群河桥梁结构如下：下部结构600钻孔灌注桩基，排架式结构；上部结构采用空心板（梁）结构，跨径布置为8m+8m+8m；桥面铺装采用6cm沥青砼磨耗层和8cm钢筋砼；桥面伸缩缝及连续缝采用型钢伸缩缝。 人行天桥结构如下： 桥梁下部结构为600钻孔灌注桩基，起始踏步基础采用扩大基础；上部结构等高度钢箱梁结构，梁高

4、1.4m，扶梯为焊接钢梁和钢板折边制作踏步；桥面铺装用防滑地砖；支座为圆板式橡胶支座。 排水工程： 采用DN300UPVC加筋连管，“T”形橡胶圈接口，以中粗砂坞膀至管外顶，采用开槽埋管。第二节 编制依据及范围2.1编制依据 工程招标文件及答疑纪要 招标单位提供的设计图纸。 现场踏勘状况。 现行国家及地方技术规范。2.2编制范围 改建及翻建道路工程。 翻建桥梁工程及新增人行天桥工程。 人行道工程及排水工程。第三节 本工程目标 工期目标：我公司自报工期180日历天。 质量目标：确保工程质量一次验收合格率达到100%。 安全目标：重大安全事故为零。 文明施工管理目标：确保达到文明工地标准，同时保证

5、按照招标文件中有关对“渣土垃圾”的整治处置及违约措施执行，若违约我公司愿接受施工合同总价1%的处罚。 第二章 施工总体部署第一节 施工现场平面布置1.1 主要机械安排 道路施工阶段：施工内容主要为沥青摊铺，拟选用一台沥青摊铺机。 桥梁施工阶段：桥面拆除安排一台镐头机及一台汽车吊，钻孔灌注桩施工采用一台钻机，空心板梁及钢箱梁吊装安排一台汽车吊配合施工。1.2 施工用电本工程由于线路较长，考虑到电缆的安全问题，电缆架设在主要用电范围。本工程主要用电范围在中群河桥及人行天桥处，施工内容主要是钻孔灌注桩施工，焊接及夜间照明等，其他地段解决施工用电的方法是： 配备一台100KW的柴油发电机； 向沿线工厂

6、企业借电；1.3 施工用水本工程用水状况基本同用电状况，将业主提供的水源连接到中群河桥及人行天桥处，其他地段解决施工用水的方法是向周围工厂企业借水。1.4 施工便道由于本工程为道路改造，因此施工便道可利用*路，但在吊装及重车运输时做好对路面及地下管线保护。1.5 生活区大临设施一览表本工程大临设施中标后根据现场实际情况而定，具体搭设位置由业主确定，另外也可租用附近民宅。序号设施名称面积(m2)结构型式备 注1施工办公室80彩钢板活动房地坪塑料地毯，墙面墙纸2会议室40彩钢板活动房地坪塑料地毯，墙面墙纸3监理办公室30彩钢板活动房地坪塑料地毯，墙面墙纸4业主办公室30彩钢板活动房地坪塑料地毯，墙

7、面墙纸5宿 舍600活动房地坪塑料地毯，墙面墙纸5厕 所80砖墙、预制顶板地坪地砖，墙面磁砖6化粪池3m3砖墙、预制顶板-7标准养护室试验室20砖混水泥砂浆地坪8仓库50砖混水泥砂浆地坪9水泥库50水泥砂浆地坪10加工棚50水泥砂浆地坪第二节 施工区域划分2.1 施工区域划分本工程划分二个施工区域，即道路改建及翻建为第一施工区域，人行天桥及中群河桥为第二施工区域。2.2 施工流程 由于本工程工期较紧，两个区域必须同时开工，每个区域投入一支施工队伍。由于上川路有一定的交通流量，为保证道路的畅通，机动车道路面施工采用半幅路面翻交，沥青摊铺选择在晚上进行。中群河桥梁施工时为保证上川路的畅通，施工时先

8、拆除两侧的非机动车道桥，施工非机动车道桥，原16m宽的老桥暂时不拆，照常通行车辆，待非机动车道桥完成后翻交，再拆除机动车道桥，修建机动车道桥。人行天桥先施工下部结构，再安装钢箱梁及钢扶梯，钢箱梁在工厂分段加工，安装时运至现场地下拼装，然后用一台150t汽车吊吊装就位。第三节 施工所选用的机械设备序号机械或设备名称型号规格数量(台)国别产地制造年份额定功率KW用于施工部位1钻孔桩基GPS-151进口200155桩基2汽车吊150t1日本1999/吊装3履带式挖掘机CAT1美国2002280挖土4镐头机/1台中国2000拆除翻建5电焊机BX-300-342台中国200023.4焊接6沥青摊铺机AN

9、2801台进口2000/沥青摊铺7振动压路机Y2C121台中国2001沥青摊铺8振动压路机Y2C71台中国2003沥青摊铺9切割机2只中国2001钢筋切割工程测量工具一览表序号仪器名称规格精度数量1钢卷尺50米10mm4把2全站仪TC17000.1mm1台3测距仪TI20021mm1ppm1台4经纬仪J221台5水准仪DS3+2.0mm/公里2台备 注以上仪器须经鉴定合格并在有效期内使用。第四节 劳动力计划表专业或工 种按工程施工(或设计)阶段投入劳动力情况04.1104.1205.105.205.305.405.5机操工8866666木工203030101055钢筋工102020201010

10、/砼工102020201515/管道工/1010/辅工20 303030302020焊工7810101044合计75116126106 816035注： 本表中填写的劳动力应为包括分包人在内的估计投入劳动力。 本表的编制基础为计划开竣工日期及按每班8小时工作制。第五节 施工准备5.1 施工人员准备针对本工程的特点，我们在招投标期间就做好将参与本工程施工的管理人员及施工人员的组织工作，我公司已组建了一套精干、技术素质高和经验丰富的项目管理班子，努力使管理机构的设置知识化、专业化，满足本工程项目的各项要求。一旦中标即可着手各项开工准备工作。挑选我公司经验丰富的优秀专业队伍施工，对特殊及技术工种均保

11、证持有上海市劳动局及上海市建委统一考核颁发的操作作业证及技术等级证书。5.2 施工材料及机械设备的组织准备根据本工程的工程进度、质量要求及地域环境、工程量并结合施工阶段实际的机械需用情况,提前计划安排精良的机械设备,进行保养和调试。对于小型机械，根据工程需要合理配置，确保工程使用。5.3 技术准备5.3.1 现场情况及图纸规范熟悉准备组织全体管理人员及相关施工工人熟悉现场环境、施工图纸及设计要求、施工规范和质量标准，使参与施工的每个人都能较系统地了解与熟悉施工现场的实际情况以及本工程的施工图纸及设计要求。在组织施工前由我公司总工程师组织召开技术准备会，召集项目部所有技术管理人员悉心研究相关的图

12、纸及技术资料，发现问题及时做好书面记录，并向设计单位及监理工程师汇报，需更正处要经各方签字认可。5.3.2 施工组织设计的编制根据本工程的特点，借鉴我公司以往承包施工的类似工程，特别是获得过优质工程奖的类似工程的施工技术、质量控制、管理经验等制定详细、深入且有针对性的施工组织设计，确定合理的施工区域、施工流程、施工技术、质量保证、安全文明生产等具体措施。并及时向施工队伍做好书面交底工作。5.3.3 认真执行ISO-9001标准中的相关文件确定关键、特殊工序的施工及质量控制点，控制相应的技术保证措施及质量保证计划，在施工中得以贯彻实施。5.3.4 测量准备工作工程正式施工前，由公司的专业测量工程

13、师采用高精度的全站仪和水准仪进行施工现场的轴线、标高引测，同时建立现场测量控制网，对各控制点采取妥善的保护措施，并将相应的测量成果绘制成书面资料交业主、监理和设计单位确认。5.4 现场交接安排5.4.1 现场交接安排我公司一旦中标后，即做好水、电临时布置、轴线与高程引测工作，并及时同业主、监理办好书面交接手续，熟悉了解周围地理环境及有关地下管线状况。5.4.2 周围环境调查与对外协作关系协调我公司发挥以往工程的施工经验，如一旦中标即积极同工地周边的交通、地区政府及警署建立良好的合作关系，并与他们成立联合协调小组，聘任他们的有关人员为我们作好施工协调、顾问工作。定期召开施工周边关系协调例会，以巩固发展相互之间的关系，为顺利施工创造好的外部环境。第三章 主要分部分项工程施工方案第
