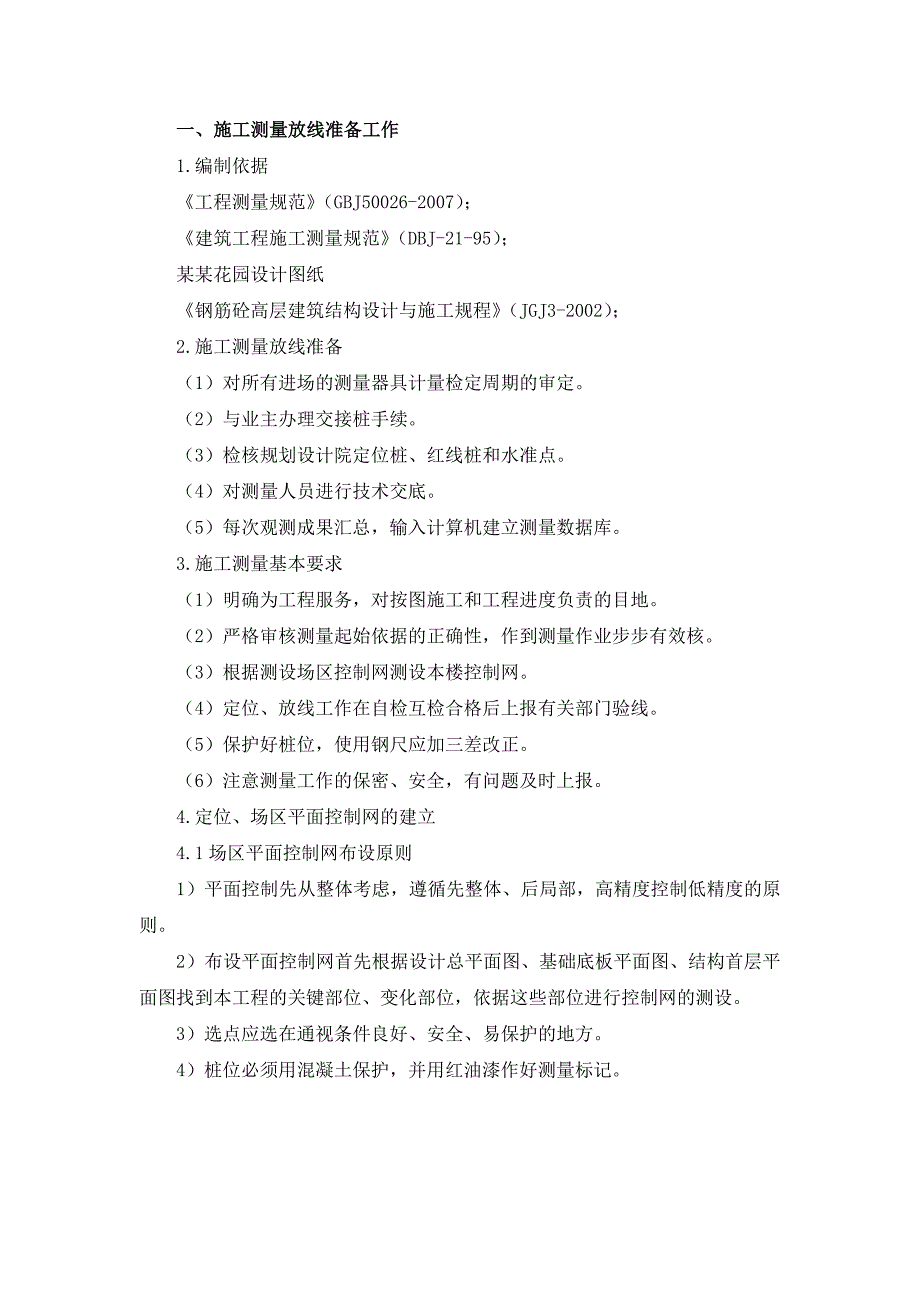

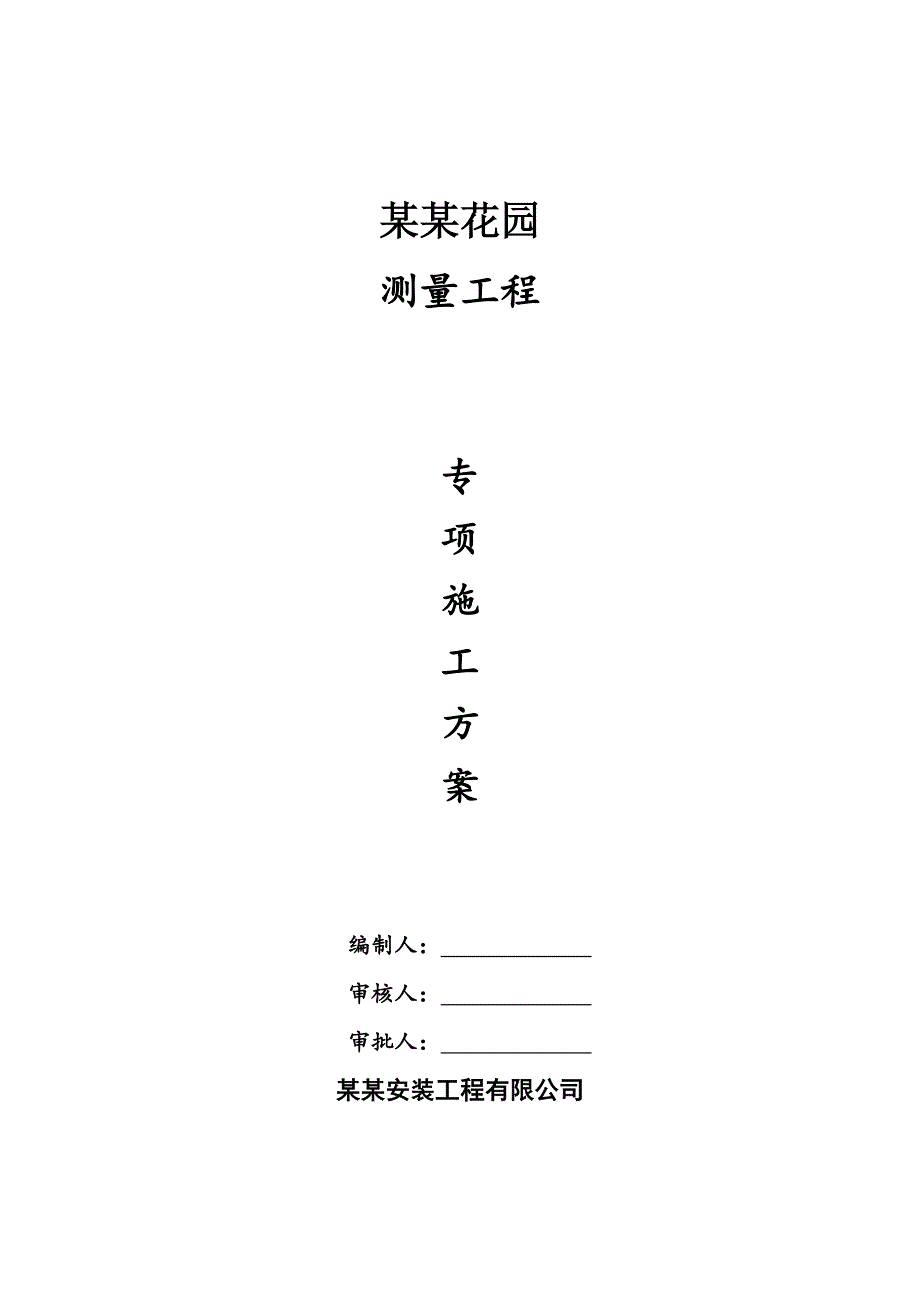

1、某某花园测量工程专项施工方案 编制人： 审核人： 审批人： 某某安装工程有限公司一、施工测量放线准备工作1.编制依据工程测量规范（GBJ50026-2007）；建筑工程施工测量规范（DBJ-21-95）；某某花园设计图纸钢筋砼高层建筑结构设计与施工规程（JGJ3-2002）；2.施工测量放线准备（1）对所有进场的测量器具计量检定周期的审定。（2）与业主办理交接桩手续。（3）检核规划设计院定位桩、红线桩和水准点。（4）对测量人员进行技术交底。（5）每次观测成果汇总，输入计算机建立测量数据库。3.施工测量基本要求（1）明确为工程服务，对按图施工和工程进度负责的目地。（2）严格审核测量起始依据的正确

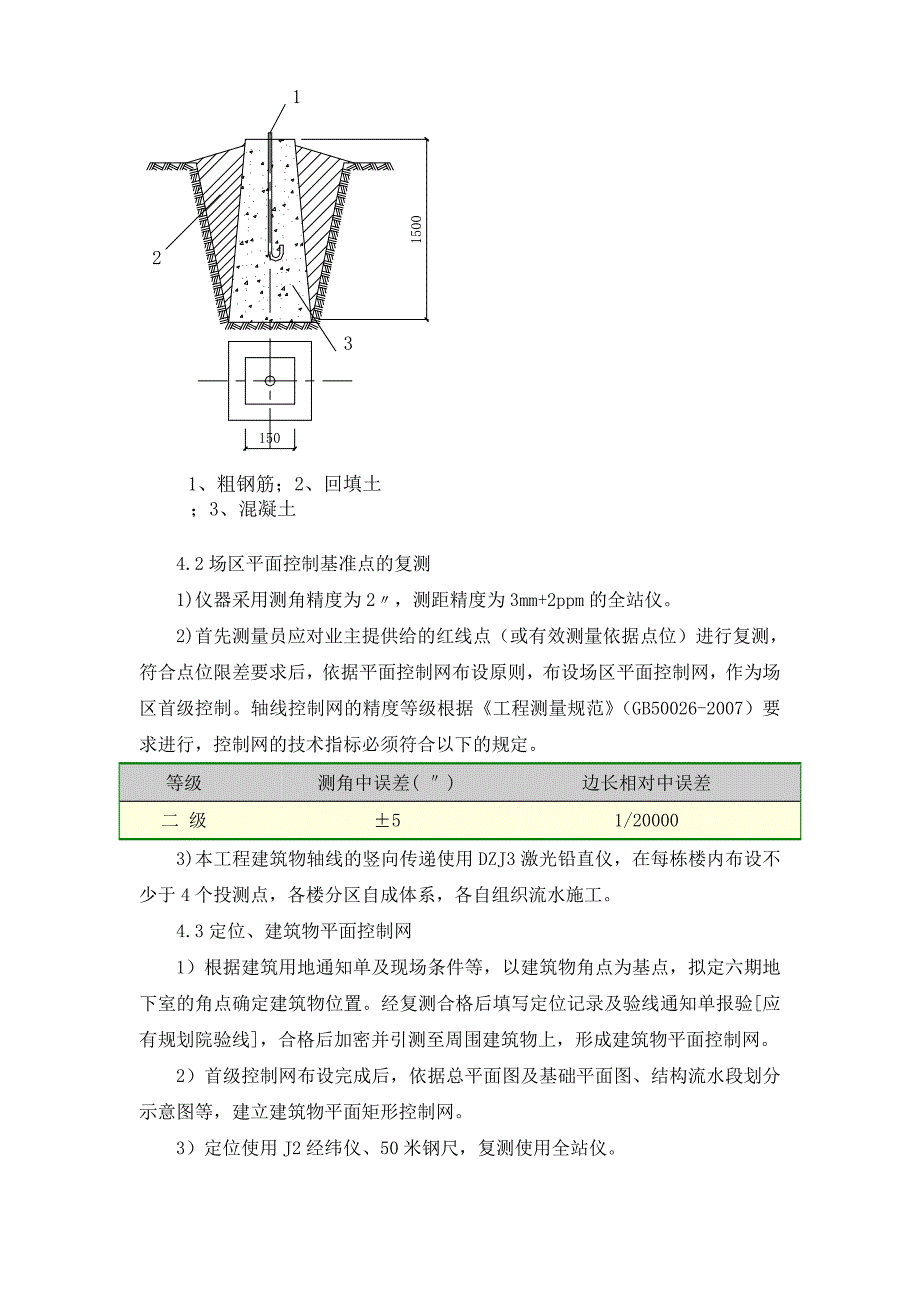

2、性，作到测量作业步步有效核。（3）根据测设场区控制网测设本楼控制网。（4）定位、放线工作在自检互检合格后上报有关部门验线。（5）保护好桩位，使用钢尺应加三差改正。（6）注意测量工作的保密、安全，有问题及时上报。4.定位、场区平面控制网的建立4.1场区平面控制网布设原则1）平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。2）布设平面控制网首先根据设计总平面图、基础底板平面图、结构首层平面图找到本工程的关键部位、变化部位，依据这些部位进行控制网的测设。3）选点应选在通视条件良好、安全、易保护的地方。4）桩位必须用混凝土保护，并用红油漆作好测量标记。4.2场区平面控制基准点的复测1

3、)仪器采用测角精度为2，测距精度为3mm+2ppm的全站仪。2)首先测量员应对业主提供给的红线点（或有效测量依据点位）进行复测，符合点位限差要求后，依据平面控制网布设原则，布设场区平面控制网，作为场区首级控制。轴线控制网的精度等级根据工程测量规范（GB50026-2007）要求进行，控制网的技术指标必须符合以下的规定。等级测角中误差( )边长相对中误差二 级51/200003)本工程建筑物轴线的竖向传递使用DZJ3激光铅直仪，在每栋楼内布设不少于4个投测点，各楼分区自成体系，各自组织流水施工。4.3定位、建筑物平面控制网1）根据建筑用地通知单及现场条件等，以建筑物角点为基点，拟定六期地下室的角

4、点确定建筑物位置。经复测合格后填写定位记录及验线通知单报验应有规划院验线，合格后加密并引测至周围建筑物上，形成建筑物平面控制网。2）首级控制网布设完成后，依据总平面图及基础平面图、结构流水段划分示意图等，建立建筑物平面矩形控制网。3）定位使用J2经纬仪、50米钢尺，复测使用全站仪。4.4高程控制网的布设原则1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据业主提供的场区水准基点（至少应提供二个且不得低于三等水准精度要求），采用0.3mm级精度的DIN10电子水准仪对所提供的水准基点进行复测检查，校测合格后，采用水准测法，测设一条闭合或附合水准路线（依据水准点位置及

5、现场条件），联测场区高程控制点，以此作为保证施工竖向精度控制首要条件；高程控制网的精度，不低于三等水准的精度。2）在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性水准点，埋设3个月后，再进行联测，测出场区半永久性水准点的高程，作为场区的高程控制点，该点也可作为以后沉降观测的基准点。3）场区内至少应有二个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离土方开挖边线应不小于15米。4.5高程控制网的等级及观测技术要求1）高程控制网的等级拟布设三等附合水准，水准测量技术要求如下：等级每公里高差中数中误差(mm)仪器型号水准标尺观测次数附和或闭合差(mm)偶

6、然中误差M全中误差Mw与已知点联测次数附合或环线次数平地三等36DS1DS3铟瓦双面往、返往、返往、返往、返12注：L为往返测段附合水准路线长度(km)；2）水准观测主要技术指标如下表： 等级视线长度（m）视线高度（m）前后视较差(m)前后视累积差(m)基辅分划读数较差（mm）基辅分划测高差之差（mm）三等750.32520303)水准测量的内业计算应符合下列规定：水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算： MW = 式中MW-高差全中误差(mm)；W-闭合差(mm)；L-相应线路长度；N-附合或闭合路线环的个数。内业计算最后成果的取值：二等水准精确至0.1

7、mm，三等精确至1mm。二、分项工程施工测量放线1.基础施工测量1.1轴线控制桩的校测（1）在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。（2）采用全站仪，根据首级控制进行校测。1.2轴线投测方法（1）首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。（2）待垫层、底板打好后，根据基坑边上的轴线控制桩，将经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上

8、，在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支模板的依据。模板支好后，应用两经纬仪架设在两条相互垂直的轴线上检查上口的位置。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过4mm。 对电梯井位的平面控制，在测量放线中是一个该注意的问题，在电梯井位附近设置纵、横控制轴线各一条, 确保电梯井平面位置的正确性。施工放样技术要求如下表 ：建筑物结构特征测距相对中误差测角中误差测站测定高差中误差起始与施工测定高程中误差竖向传递轴线点中误差钢筋混凝土结构1/2000051 mm6mm4 mm1.3

9、基础施工中的标高控制（1） 高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，确认无误后方可向基坑内引测所需的标高。（2）基础标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点。（3） 待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线。柝模后，抄测结构1米线，在此基础上，用钢尺作为向上传递标高的工具。2.结构施工测量2.1平面控制测量在建筑物0.00测设轴线控制点上架设激光垂准仪，向上传递轴线平

10、面位置。2.2支立模板时的测量1)中心线及标高的测设拆模后，根据轴线控制点将中心线测设在靠近墙底的基础面上，并在露出的钢筋上测设标高点，供墙体模板时定位及定标高使用。2)墙体垂直度检测墙体模板支好后，先在模板上端标出墙中心点，与墙下端的中心点相连并弹出墨线。将两台经纬仪架设在两条相互垂直的轴线上，对墙体的垂直度进行检查校正或用垂球法。2.3高程的传递在第一层的墙体和平台浇筑好后，从墙体下面的已有标高点（通常是1米线）向上用钢尺沿墙身量距。（1）标高的竖向传递，从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加三差改正。（2）建筑物由三处（选择三个内控点）分别向上

11、传递，允许误差见下表：高 度 (m)允许误差(mm)每 层3H30m5（3）施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为3mm。（4）内控制测量方法首层板施工完后应将控制轴线引测至建筑物内。根据施工前布设的控制网基准点及施工过程中流水段的划分，在各建筑物内做内控点（每一流水段至少2-3个内控基准点），埋设在首层相应偏离轴线1米的位置。基准点的埋设采用10cm10cm钢板，钢针刻划十字线，钢板通过锚固筋与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。基准点周围严

12、禁堆放杂物，向上各层在相应位置留出预留洞(150*150) 。竖向投测前，应对钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。轴线竖向投测的允许误差：高 度(m)允许误差(mm)每 层3H30m530m60m15轴线控制点的投测，采用激光铅直仪，先在底层基点处架设激光铅直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光束。然后在楼板开口处用接收靶接收。通过无线对讲机调校可见光光斑直径，达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接收靶处就可见到一个同心圆（光环），取其圆心作为向上的投测点，并将接收靶固定。同样的办法投测下一个点，保

13、证每一施工段至少2-3个点，作为角度及距离校核的依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。（5） 在施工过程中，每当施工平面测量工作完成后，进入竖向施工，在施工中，每当柱浇筑成形拆掉模板后，应在柱侧平面投测出相应的轴线，并在墙柱侧面抄测出建筑1米线或结构1米线。(1米线相对于每层楼板设计标高而定)，以供下道工序的使用。（6）当每一层平面或每段轴线测设完后，必须进行自检、自检合格后及时填写报验单，报送报验单必须写明层数、部位、报验内容并附一份报验内容的测量成果表，以便能及时验证各轴线的正确程度状况。

14、 3.二次结构施工测量(1)根据结构施工时的轴线控制线放出二次结构的墙边线，门窗洞口线，并弹出墙边的控制线作为装饰时抹灰的控制线。(2)按施工图绘制皮数杆，作为控制墙体砌筑标高的依据，皮数杆上应有1米线位置，以及窗台、过梁、圈梁的竖向位置。(3)设置皮数杆的位置应选在施工段两端，最大间距不超过15米，施工时皮数杆应固定在构造柱钢筋或框架柱边，皮数杆上的500mm线应与结构钢筋砼墙、柱身上抄测的水平线对齐。(4)校测结构时作的+1.000线，在各房间柱、墙上抄测出交圈的1米线，作为地面面层、设备、门窗安装的标高依据，同一房间内水平线的标高允许误差2mm，同一屋内允许误差应小于3mm。4.钢筋工程(1)利用往返观测将工作基点的引测至墙竖向钢筋上，此项工作的精度不得低于水准网的精度要求，此工作经复测无误后，交给工长作为整个施工层标高控制的依据。工长在进一步引测过程中，层间偏差值不得超过3mm的要求。(2)现场标高点用红或蓝胶带纸进行标识，应注意胶带纸上下边的统一。在绑扎门窗洞口过梁时，可用5m钢卷尺将标高在向上传递，拉尺过程中应保持立筋垂直，以免造
