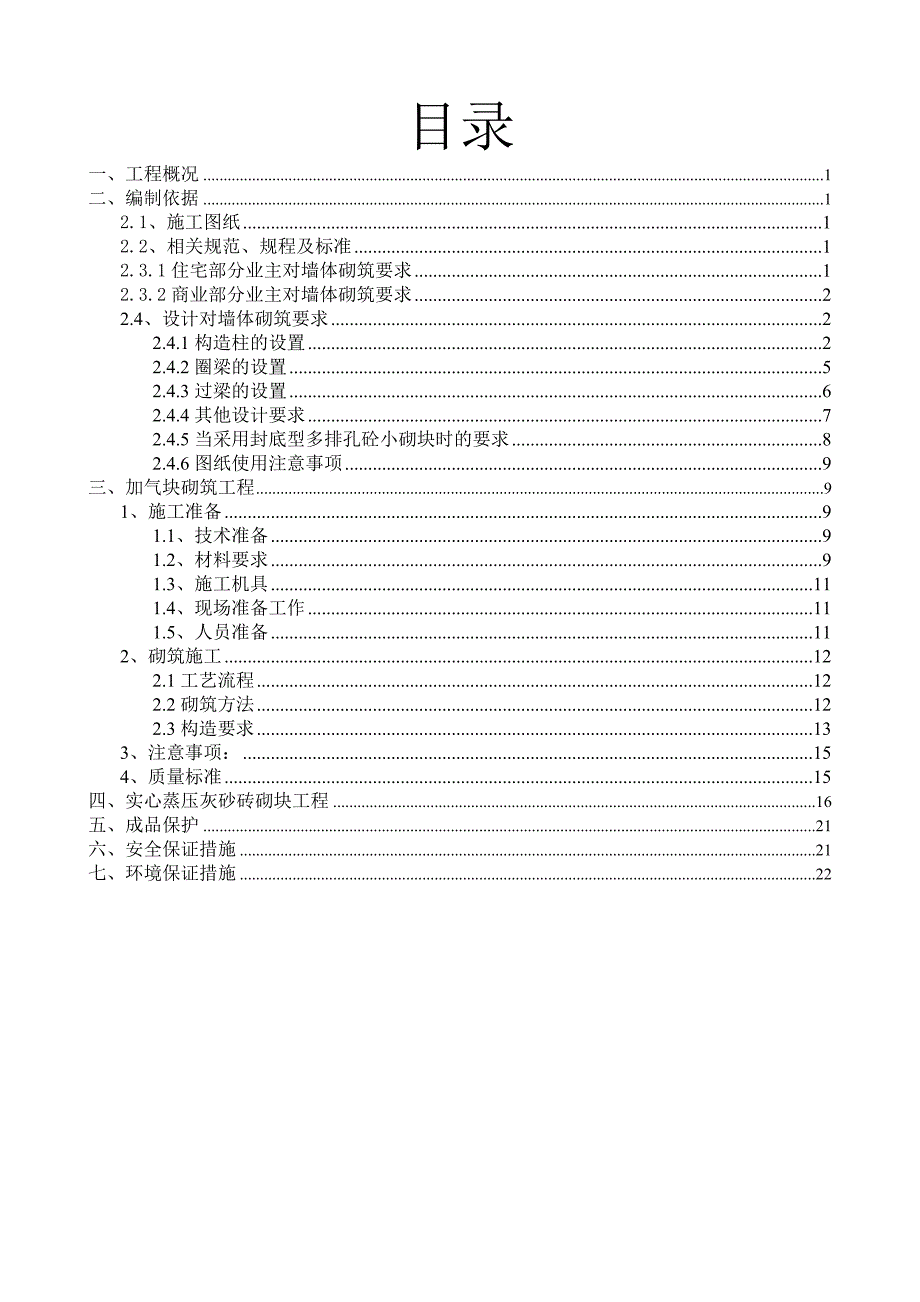

1、目录一、工程概况1二、编制依据12.1、施工图纸12.2、相关规范、规程及标准12.3.1住宅部分业主对墙体砌筑要求12.3.2商业部分业主对墙体砌筑要求22.4、设计对墙体砌筑要求22.4.1构造柱的设置22.4.2圈梁的设置52.4.3过梁的设置62.4.4其他设计要求72.4.5当采用封底型多排孔砼小砌块时的要求82.4.6图纸使用注意事项9三、加气块砌筑工程91、施工准备91.1、技术准备91.2、材料要求91.3、施工机具111.4、现场准备工作111.5、人员准备112、砌筑施工122.1工艺流程122.2砌筑方法122.3构造要求133、注意事项：154、质量标准15四、实心蒸压

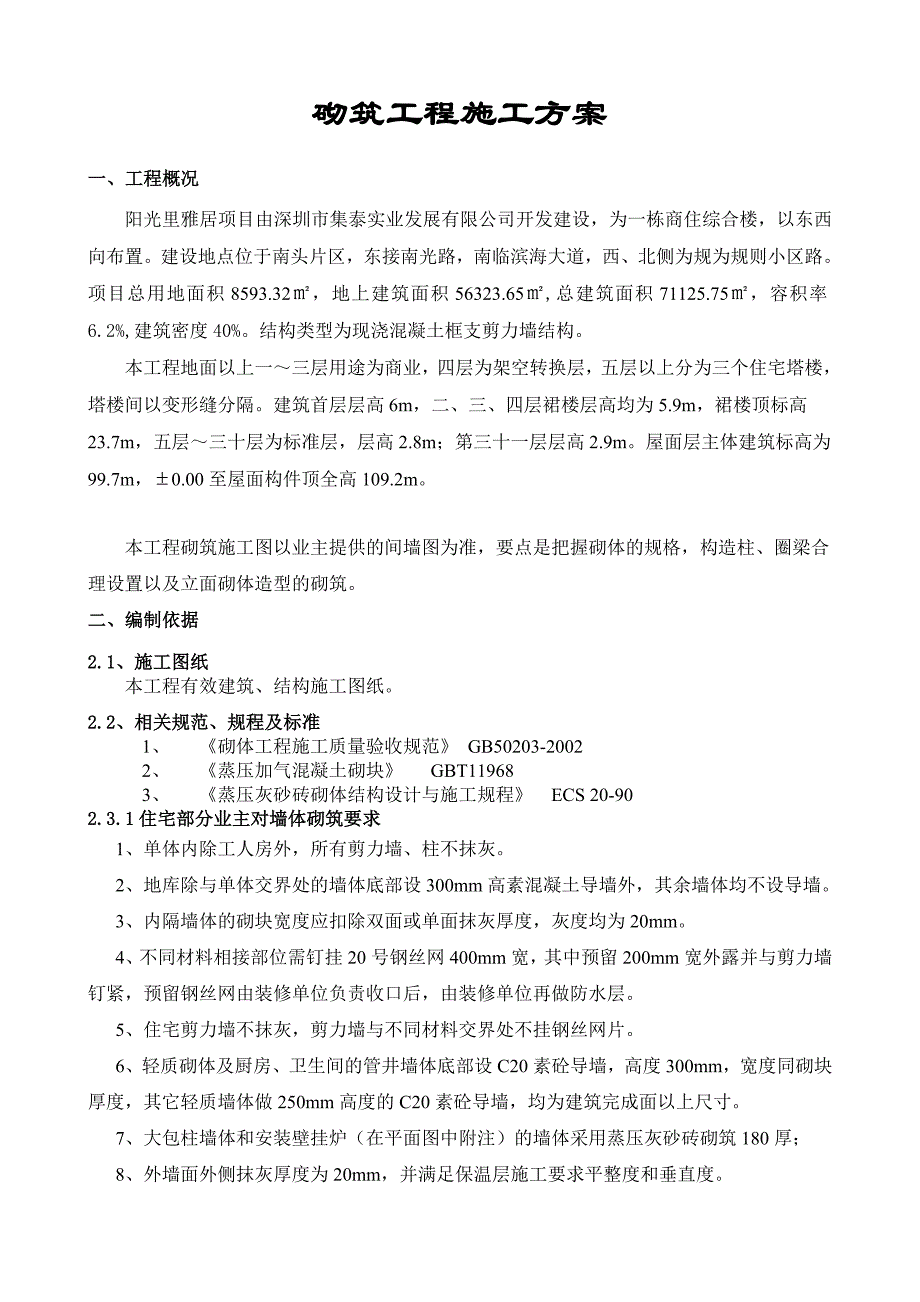

2、灰砂砖砌块工程16五、成品保护21六、安全保证措施21七、环境保证措施22砌筑工程施工方案一、工程概况 阳光里雅居项目由深圳市集泰实业发展有限公司开发建设，为一栋商住综合楼，以东西向布置。建设地点位于南头片区，东接南光路，南临滨海大道，西、北侧为规为规则小区路。项目总用地面积8593.32，地上建筑面积56323.65,总建筑面积71125.75，容积率6.2%,建筑密度40%。结构类型为现浇混凝土框支剪力墙结构。本工程地面以上一三层用途为商业，四层为架空转换层，五层以上分为三个住宅塔楼，塔楼间以变形缝分隔。建筑首层层高6m，二、三、四层裙楼层高均为5.9m，裙楼顶标高23.7m，五层三十层为

3、标准层，层高2.8m；第三十一层层高2.9m。屋面层主体建筑标高为99.7m，0.00至屋面构件顶全高109.2m。本工程砌筑施工图以业主提供的间墙图为准，要点是把握砌体的规格，构造柱、圈梁合理设置以及立面砌体造型的砌筑。二、编制依据 2.1、施工图纸 本工程有效建筑、结构施工图纸。2.2、相关规范、规程及标准 1、 砌体工程施工质量验收规范 GB50203-20022、 蒸压加气混凝土砌块 GBT119683、 蒸压灰砂砖砌体结构设计与施工规程 ECS 20-902.3.1住宅部分业主对墙体砌筑要求1、单体内除工人房外，所有剪力墙、柱不抹灰。2、地库除与单体交界处的墙体底部设300mm高素混

4、凝土导墙外，其余墙体均不设导墙。3、内隔墙体的砌块宽度应扣除双面或单面抹灰厚度，灰度均为20mm。4、不同材料相接部位需钉挂20号钢丝网400mm宽，其中预留200mm宽外露并与剪力墙钉紧，预留钢丝网由装修单位负责收口后，由装修单位再做防水层。5、住宅剪力墙不抹灰，剪力墙与不同材料交界处不挂钢丝网片。6、轻质砌体及厨房、卫生间的管井墙体底部设C20素砼导墙，高度300mm，宽度同砌块厚度，其它轻质墙体做250mm高度的C20素砼导墙，均为建筑完成面以上尺寸。7、大包柱墙体和安装壁挂炉（在平面图中附注）的墙体采用蒸压灰砂砖砌筑180厚；8、外墙面外侧抹灰厚度为20mm，并满足保温层施工要求平整度

5、和垂直度。9、大包柱墙体100mm厚采用蒸压实心灰砂砖、规格190X90X53,内壁不抹灰，图中标注尺寸为墙体砌筑尺寸，外侧抹灰厚20mm。10、住宅单体部分砌块强度等级、砌筑砂浆强度等级以及砌块类型如下：（1）外墙采用蒸压实心灰砂砖砌筑强度等级为MU10；砌筑砂浆采用M5水泥砂浆；（2）地下室间墙采用加气砼砌块，强度等级为A5.0；砌筑砂浆采用M5混合砂浆；（3）分户墙、楼梯间墙采用加气砼砌块，强度等级为A5.0；砌筑砂浆采用M5混合砂浆；（4）地上间隔墙采用加气砼砌块，强度等级为A5.0；砌筑砂浆采用M5混合砂浆；（5）水泵房、厨房及卫生间采用加气砼砌块，强度等级为A5.0；砌筑砂浆采用M

6、5水泥砂浆；（6）室内管井间墙采用实心蒸压灰砂砖，强度等级为MU10，砌筑砂浆为M10混合砂浆；（7）大包柱采用蒸压实心灰砂砖砌筑强度等级为MU10；砌筑砂浆采用M5水泥砂浆；（8）安装挂炉的墙体采用蒸压实心灰砂砖砌筑强度等级为MU10；砌筑砂浆采用M5混合砂浆；（9）住宅首层（图中墙厚标注为100mm）的砖墙采用加气砼砌块，强度等级为A5.0；砌筑砂浆采用M10混合砂浆；其余厚度的墙体采用M5混合砂浆；2.3.2裙楼业主对墙体砌筑要求（1）地下室所有墙体底部均设高于建筑完成面300mm的素混凝土（C20）导墙。（2）所有墙体底部设高于建筑完成面250mm的素混凝土（C20）导墙，中餐厅除卫生

7、间做高于建筑完成面300mm的导墙外，其余墙体导墙全部为250mm。（3）所有室内砖墙、砼墙柱均需进行抹灰，每边各20mm厚。（4）地下室所有剪力墙，柱表面需粉刷，厚度20mm。（5）不同材料相接部位需钉挂20号钢丝网400mm宽，其中预留200mm宽外露并与剪力墙钉紧，预留钢丝网由装修单位负责收口后，由装修单位再做防水层。（6）地下室结构全部采用灰砂砖砌筑。2.4、设计对墙体砌筑要求2.4.1构造柱的设置1、对于200（100）左右的墙身，凡墙体长度大于5m（4m），中间又无横墙或柱支撑时，或当墙长超过层高的二倍时，须加设后浇构造柱，并在所处梁面及梁底预留钢筋。墙体转角、不同厚度墙体交接处、

8、较大洞口两侧（1500）、悬臂墙端部均应设置构造柱。构造柱做法应先砌墙成马牙槎，然后再浇筑混凝土构造柱，做法如下：2、门框两侧应设置砼构造柱。砼构造柱加固截面为墙厚墙厚，内配筋410纵向筋，6100箍筋，厚度为100左右的轻质砖隔墙每间隔3.0m设置构造柱，截面100mmX300mm，配筋412，6200，且墙高小于4.5m。距墙底2.50m标高（或门顶过梁处）设置圈梁，100mmX250mm，配筋：412，6200。3、当用200左右厚的砖砌筑屋面女儿墙时，应在女儿墙中设置构造柱，构造柱可从框架柱顶及屋面梁上设置，构造柱的间距应4m，构造柱的纵筋，底部应锚入梁柱中，顶部应锚入女儿墙压顶中，构

9、造柱按通用大样施工，构造柱与女儿墙的拉结筋做法同一般楼层。4、GRC圆柱砖墙基座四角设构造柱，截面墙厚墙厚，配筋4B12，A16200。5、构造柱的柱角和主筋搭接范围内以及构造柱与圈梁相交的节点处，应加密柱的箍筋，加密范围为基础面+0.50。6、砖砌电梯井转角处设置构造柱240mmX240mm（具体以结构详图为准），内配412，8200，沿竖向每间隔2.5m设置圈梁一道240mmX350mm，上下各212，6200（具体以电梯井施工图为准）。7、阳台大包柱设置构造柱，且使用砖胎模。2.4.2圈梁的设置1、圈梁钢筋不允许在门窗洞口及两侧500范围内搭接。2、和主筋搭接处范围内通过的主次梁、圈梁以

10、及在圈梁高度范围和圈梁上下均不应小于500mm，箍筋间距100mm。3、当墙净高大于4m时，应在墙高的中部或门洞顶部增设一道与柱连接且沿墙全长贯通的水平圈梁。4、对于160、200（110、90）mm宽左右的墙身，当墙高大于4m（3m）时，应在墙高的中部或门洞顶部增设一道与柱连接且沿墙全长贯通的水平圈梁，圈梁的钢筋应锚入35d，砌筑墙体中的构造柱、圈梁、以及与砼板或梁的连接部位的处理示意图如下：5、砖砌电梯井转角处设置构造柱240mmX240mm（具体以结构详图为准），内配412，8200，沿竖向每间隔2.5m设置圈梁一道240mmX350mm，上下各212，6200（具体以电梯井施工图为准）

11、。6、样板房暂时不设置圈梁。2.4.3过梁的设置当需要设置门、窗顶过梁时，其尺寸和配筋见下表（过梁用C20砼预制），当门窗洞无墙体可搁置过梁时，应在相应洞顶位置的墙、柱上植筋，以保证结构的安全可靠性。门窗过梁（GL）表，（梁长=洞净宽L+500；包括内值用于100左右厚的墙上的过梁）2.4.4其他设计要求1、无窗套处窗台按如下大样施工：2、防水门槛做法：（具体施工部位以业主指示和设计图纸为准）3、所有墙身的顶部必须用砌块嵌紧斜砌密实，不得与上面的梁板脱空；4、填充墙沿砼墙、柱的相应部位设置强身拉结筋216500（或砌体皮数的倍数），伸入砌体墙内的长度，抗震等级三、四级时砌体墙长的1/5且700

12、mm，抗震等级一、二级时沿填充墙全长设置，所有砌体墙在相互连接及转角处，以及砼构造柱与砌体相互连接处，均应设置上述拉结筋；5、当外墙有填充墙时，除沿砼墙、柱相应部位设置墙身拉结筋外，在墙面粉刷前，在填充墙与砼构件内外周边接缝处应固定设置镀锌钢筋网片，宽度200；6、当柱边或剪力墙边的砌体长度200mm时，剪力墙边的砌体应以砼代替，节点如下：2.4.5当采用封底型多排孔砼小砌块时的要求当采用封底型多排孔砼小砌块作填充墙时，其构造要求（如填充墙拉结筋、墙梁、构造柱等）应按深圳市有关技术导则的要求设置，其中具体要求如下：1）块体和混合砂浆强度等如下：2）在填充墙与砼墙、柱连接处200宽范围内，应采用

13、实心砼砌块砌筑，并与封底型多排孔小砌块咬合，同时应在砼墙、柱上设置墙身拉结筋26-100，伸入填充墙内的长度1000；3）墙面粉刷前，在填充墙与砼构件内外周边接缝处，应固定设置镀锌钢筋网片，宽度200；4）当墙净高大于4m时，应在墙高的中部或门洞顶部增设一道与柱连接且沿墙全长贯通的水平圈梁，当墙长超过4m时应设置后浇的砼构造柱。2.4.6图纸使用注意事项1）室内间隔墙的定位及墙厚以业主提供的装修条件图及图纸会审为准施工；2）各栋阳台以具体的阳台大样进行砌筑施工；3）由于本工程外立面设计复杂，线条较多，且砌块规格各异，请认真研究细节，如各建筑节点大样，尤其请注意装饰线条、保温、石材、抹灰、缺口之

14、间的关系；凡是涉及到外立面效果的均以原先的建筑图为准施工，如有图纸不明处及时联系技术部解决问题，保证立面效果不走样。4）部分砌筑结构还要参照结构施工图中的节点大样；5）请认真对照外立面图，保证外立面效果；6）由于设计变更较多，如窗台大样、阳台大包柱处构造柱等要以最新的设计变更为准施工；7）如有图纸疑问，不得擅自处理，要及时联系项目技术部。三、加气块砌筑工程1、施工准备1.1、技术准备（1）砌筑前认真熟悉图纸，核实门洞口位置及洞口尺寸，明确预留、预埋位置，算出窗台、过梁定位标高，熟悉方案、及规范中相关的材料、构造等各项要求。（2）准备好施工需用的监视、测量设备，并确保其在校验有效期限内且各项使用功能正常。（3）主管工长需依据本方案对施工队伍进行详细的技术交底。1.2、材料要求1.2.1砂加气砌块的材料要求砌块观质量、块型尺寸允许偏差应满足下表要求：项目指标尺寸允许偏差（按制作尺寸）mm长度L4宽度B2高度H2缺棱掉角最小尺寸不得大于（mm）
