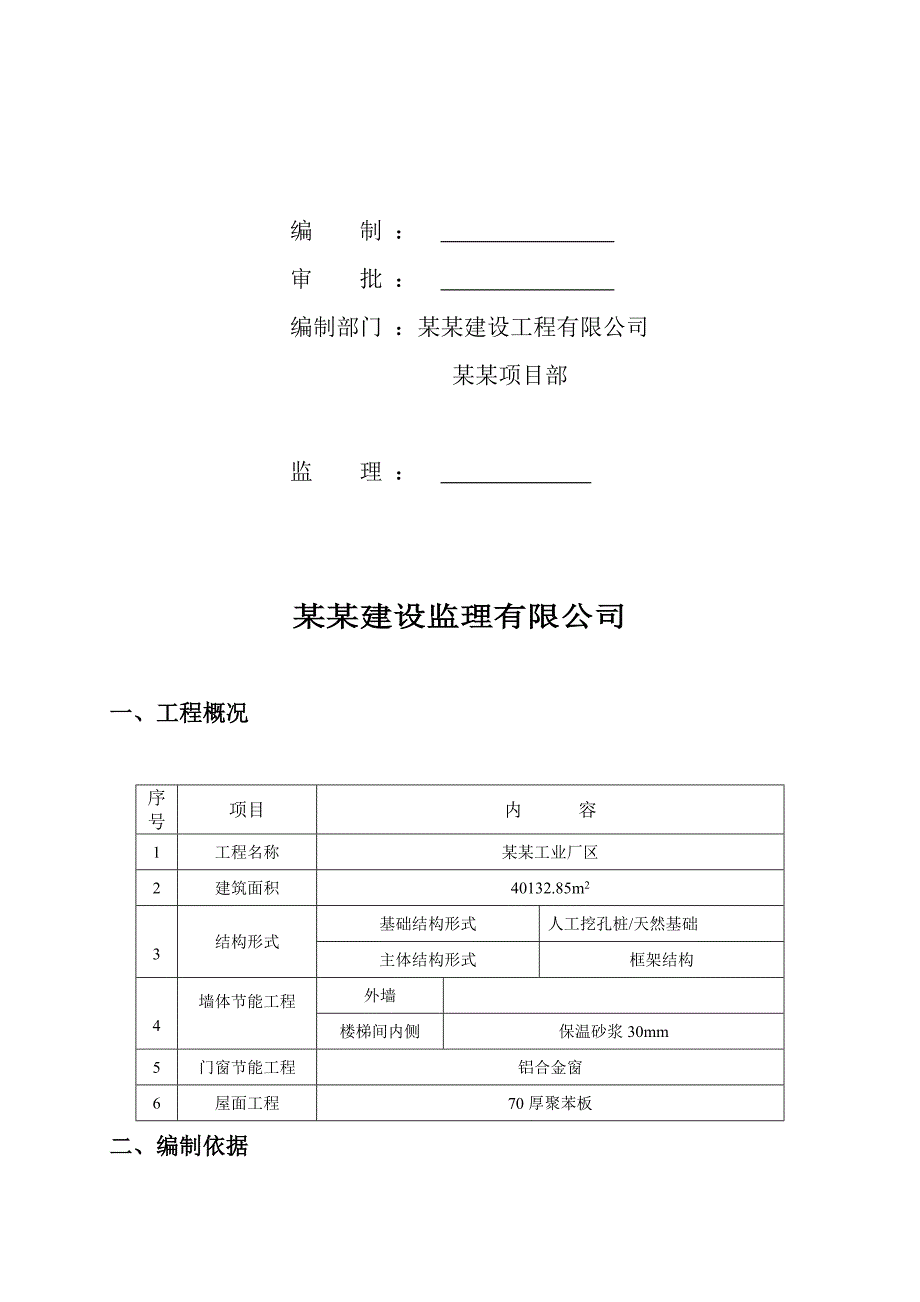

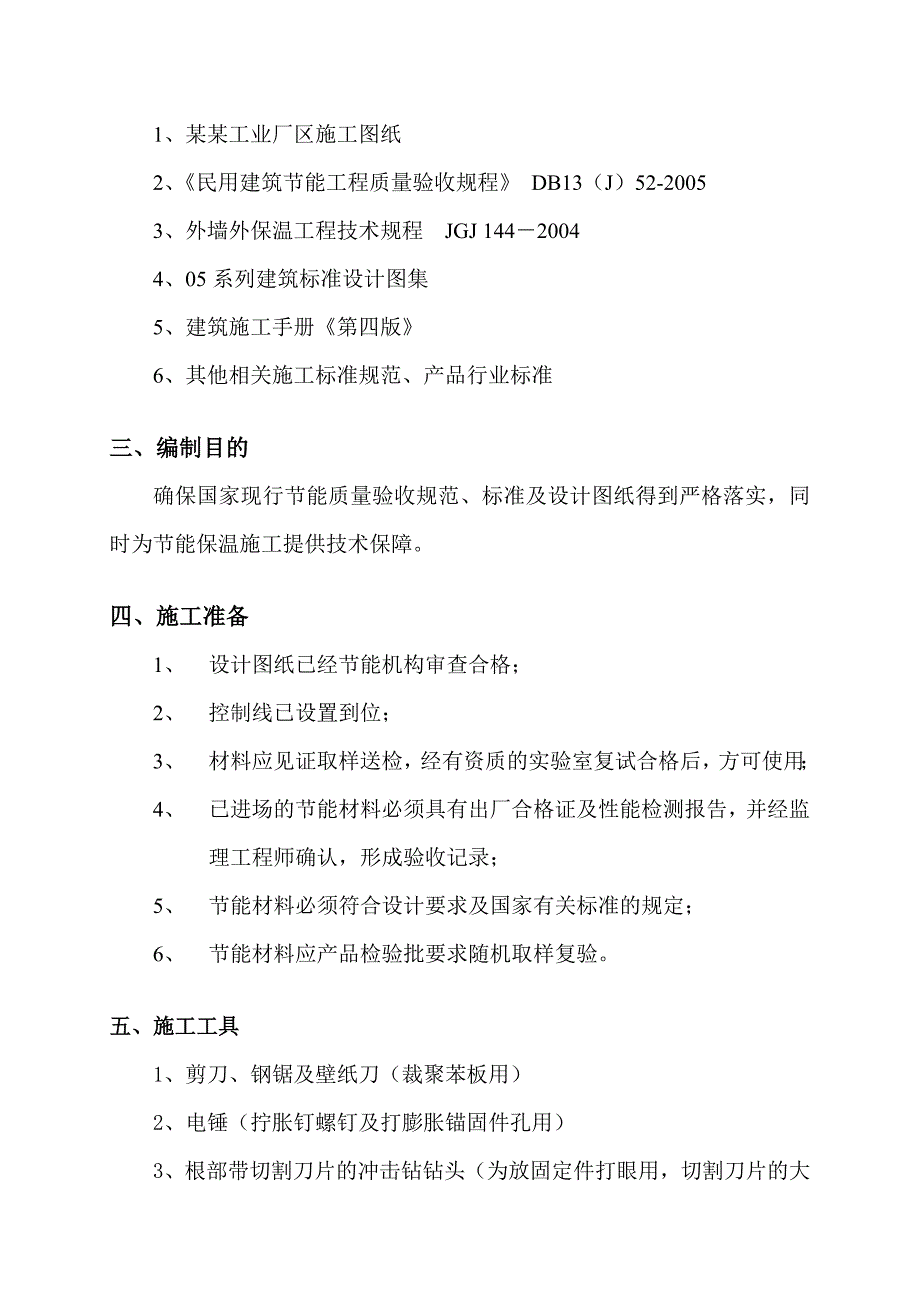

1、某某工业厂区建筑节能施工方案编 制 ： 审 批 ： 编制部门 ：某某建设工程有限公司 某某项目部监 理 ： 某某建设监理有限公司一、工程概况序号项目内 容1工程名称某某工业厂区2建筑面积40132.85m23结构形式基础结构形式人工挖孔桩/天然基础主体结构形式框架结构4墙体节能工程外墙楼梯间内侧保温砂浆30mm5门窗节能工程铝合金窗6屋面工程70厚聚苯板二、编制依据1、某某工业厂区施工图纸2、民用建筑节能工程质量验收规程 DB13（J）52-2005 3、外墙外保温工程技术规程 JGJ 14420044、05系列建筑标准设计图集5、建筑施工手册第四版6、其他相关施工标准规范、产品行业标准三、编

2、制目的确保国家现行节能质量验收规范、标准及设计图纸得到严格落实，同时为节能保温施工提供技术保障。四、施工准备1、 设计图纸已经节能机构审查合格；2、 控制线已设置到位；3、 材料应见证取样送检，经有资质的实验室复试合格后，方可使用；4、 已进场的节能材料必须具有出厂合格证及性能检测报告，并经监理工程师确认，形成验收记录；5、 节能材料必须符合设计要求及国家有关标准的规定；6、 节能材料应产品检验批要求随机取样复验。五、施工工具1、剪刀、钢锯及壁纸刀（裁聚苯板用）2、电锤（拧胀钉螺钉及打膨胀锚固件孔用）3、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）4、

3、手持式电动搅拌器（搅拌砂浆用）5、木锉或粗砂纸（打磨用）6、其他抹灰专用工具及配套工具。7、其他（钳子、绑丝、铁锨、铁耙等）六、施工技术措施（一）外墙钢丝网架聚苯板外墙外保温系统施工技术措施1、施工准备 1 . 1材料准备： （1）、依据该工程节能设计，确定外墙外保温采用有限公司生产的聚苯乙烯钢丝网架外墙外保温系统产品，该系统产品型式检验报告及各单项节能材料检测报告齐全，（包含耐候性能检测），进场前应进行聚苯乙烯钢丝网架板及聚苯乙烯泡沫板进场复验，合格后方可进入施工现场。（2）、节能材料主要性能指标应满足以下要求：、钢丝网聚苯乙烯板质量要求（见表一）：表 一项次项 目质 量 要 求1外观表面清

4、洁，不应有明显油污2钢丝锈点焊点区以外不允许3焊点强度抗拉力330N，无过烧现象4焊点质量 之字条。腹丝与网片不允许漏焊、脱焊；网片漏焊、脱焊点不超过焊点数的8%，且不应集中在一处，连续脱焊不应多于2点，板端200mm区段内的焊点不允许脱焊、虚焊5钢丝挑头板边挑头允许长度6mm，插丝挑头5mm 6横向钢丝排列网片横向钢丝最大间距为60mm，超过60mm处应加焊钢丝，纵横向钢丝应互相垂直、聚苯乙烯泡沫板性能指标（见表二）表 二项次项目单位性能指标1表观密度kg/m3202压缩强度kPa1003导热系数W/（m . K）0.0414氧指数%30、镀锌钢丝性能指标（见表三）表 三项次直径，mm抗拉强

5、度，Mpa冷弯试验反复弯曲1800用 途12.00.055506次网片22.50.055506次腹丝、抗裂砂浆质量要求（见表四）表 四项次项 目质 量 要 求1可操作时间，h1.52拉伸粘结强度Mpa在可操作时间内0.73拉伸粘结强度Mpa常温28d0.74浸水拉伸粘结强度Mpa常温28d+浸水7d0.55压折比3.0、外墙外保温饰面层涂料抗裂性能指标（见表五）表 五项次项 目质 量 要 求1抗裂性平涂用涂料断裂伸长率150%连续性复层建筑涂料主涂层的断裂伸长率100%浮雕类非连续性复层建筑涂料主涂层初期干燥抗裂性满足要求、保温浆料质量要求（见表六）表 六项次项 目质量要求1湿表面密度 kg/

6、m34202干表面密度 kg/m31802503导热系数 W/(mK)0.0604蓄热系数 W/(m2K)0.955抗压强度 KPa2006压剪粘结强度 KPa507线形收缩率 %0.38软化系数0.59难燃性B1级、柔性耐水腻子性能指标（见表七）表 七项次项 目质量要求1容器中状态无结块，均匀2施工性刷涂无大碍3干燥时间（表干），h54打磨性手工可打磨5耐水性96h无异常6耐碱性48h无异常7粘结强度标准状态 ，MPa0.60冻融循环（5次），MPa0.608柔韧性直径50mm，无裂纹9低温贮存稳定性5冷冻4h无变化，刮涂无困难1 . 2 施工人员准备：1、专业工长应针对不同的施工工序对施工

7、班组进行技术交底。2、施工人员应经过培训并经考核合格。2、施工技术要求（1）、施工顺序：墙板钢筋绑扎 水泥砼垫块绑扎 安装外墙保温板 安装模板 浇注混凝土 拆除模板 混凝土养护 外墙外保温板面抹灰 装饰面层（2）、施工要点：1、单面钢丝网架聚苯乙烯板厚度应符合设计要求，网架板每平方米腹丝数量不得超过200根，斜插腹丝为镀锌钢丝，插入混凝土墙内不小于30mm，板两面应预喷刷界面砂浆。2、保温板安装应在墙板钢筋绑扎验收合格后进行，板与板之间拼缝要严密，缝隙处应用泡沫条填塞，不得出现漏浆现象；安装保温板时在墙板钢筋外侧绑卡水泥垫块，垫块厚度为墙板钢筋保护层厚度，以确保钢筋与保温板间的保护层（每块板内

8、不少于6个）。保温板就位后，将经过防锈处理的 6 L型锚筋（穿过保温板及外露部分的钢筋应做防锈处理）穿透板身（提前烫孔）与剪力墙钢筋绑扎牢固。锚筋外部弯钩要与聚苯板钢丝网片绑牢，弯钩朝向要一致，每平方米宜设4根，锚筋伸入墙内为100mm，并用铅丝将其与墙体钢筋绑扎牢固，弯钩长度为50mm.锚筋布置间距不大于500mm。3、外墙门窗洞口四周，在安装门窗后采用30mm厚胶粉聚苯颗粒保温砂浆抹面，并用加强网加强。4、保温板安装完毕，专业工长及质检员需对工序进行安装质量检查，自检合格后，请监理和甲方验收，验收合格后，方可安装外侧模板，模板应按保温板厚度确定模板配置尺寸、数量。5、混凝土均采用商品混凝土

9、。在混凝土浇筑前，保温板顶面必须采用遮挡措施，以防止混凝土进入模板与保温板间的缝隙。6、墙体浇注砼时应分层浇注，分层振捣，分层高度应控制在500mm以内，严禁泵管正对聚苯板下料，振捣棒不得接触聚苯板，以免板受损。7、模板拆除后，要及时进行修整墙面混凝土边角及板面余浆。穿墙套管及大模板螺栓孔洞，应用干硬性砂浆捻塞，保温板孔洞部位，应用聚苯保温砂浆堵塞，其深度应进入混凝土墙体50mm。8、模板拆除要先拆外模板，后拆内模板。9、拆模后12h内洒水养护，养护时间不小于7d。10、在每层层间留置水平抗裂分隔缝，层间保温板外钢丝网要断开，不得相连，在抹灰前在断开的间隙内用泡沫塑料填塞严密，外表用建筑密封膏

10、嵌缝，要求缝隙平整、严密。聚苯板与聚苯板水平接缝处用钢丝绑扎。11、保温板面抹灰前需清除聚苯板酥松，空鼓部分和油渍、污物及灰尘等，界面剂如有缺损应补喷。12、保温板面层抹灰应分层进行，以自下而上抹灰为宜，依据相关工程施工经验，找平层应首先采用外墙外保温砂浆找平，厚度15 mm左右。13、应采取可靠抗裂措施，确保面层不开裂，严格控制抹面层厚度，抹抗裂砂浆厚度不能过厚，否则容易出现空鼓，坠落变形，必须待底层灰初凝以后，方可进行下一层抹灰。（3）、注意事项：1、钢丝网架板存放时，应按规格型号分别立放，严禁接近烟火，不宜长期露天暴晒和雨淋。2、装卸、起吊、运输过程中，应轻起轻放，严禁抛掷、碰撞和重压，

11、吊装时应预防板边损坏。3、保温节能材料在施工过程中应采取防潮、防水等保护措施。4、冷热桥保温处理：外挑构造柱及飘窗四周采用保温砂浆抹面处理。5、外保温工程施工期间，以及完工后24h内，基层及环境温度不低于5。6、夏季施工应避免阳光暴晒，在5级以上大风和雨天不得施工。7、现场配制的保温砂浆及抗裂砂浆应配比正确，随抹随用，施工时间不得超过4h，且抗裂砂浆压折比应小于3。8、粘贴面砖前需做水泥砂浆与钢丝网片的握裹力试验和抗拉拔试验。9、面砖勾缝应采用柔性防水专用砂浆勾缝，严禁用普通砂浆替代，且厚度应比面砖厚度薄23 mm。10、饰面层涂料应采用弹性防水涂料且变形量应大于150%，柔性防水腻子层的变形

12、量应为10%15%。（二）屋面保温隔热工程施工技术措施1、施工准备：1 . 1 材料准备1、松散材料： 炉渣粒径一般为540mm，不得含有石块、土块、重矿渣和末燃尽的煤块，堆积密度为500800kg/m3，导热系数为0.160.25W/m K。2、聚苯板：应有出厂合格证、检测报告，选用产品的厚度、规格应予设计要求一致，外形应整齐；选用产品的密度、导热系数、抗压强度、燃烧性能应符合设计要求。聚苯乙烯泡沫板性能指标项次项目单位性能指标1表观密度kg/m3202压缩强度kPa1003导热系数W/（m . K）0.0414氧指数%301 . 2施工人员准备 1、专业工长应针对不同的施工工序对施工班组进

13、行技术交底。 2、施工人员应经过培训并经考核合格。2、施工技术要求：（1）施工顺序：基层清理弹线分格管根固定隔气层施工保温层铺设抹找平层。（2）施工要点：1、屋面保温隔热工程的施工必须在基层（结构层）质量验收合格后进行。2、铺设保温材料的基层（结构层）施工验收完以后，将预制构件的吊钩、铁件等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设保温材料。3、保温层的基层应平整、干燥和干净。4、在基层表面，用墨线弹出保温板铺设控制线。5、穿过屋面结构的管根部位，应用细石混凝土填塞严密，将管根固定。6、板状保温材料应紧贴（靠）防水层，错缝铺贴、铺平垫稳、拼缝严密平整、坡向正确，表面两边相邻的板边厚度应一致，板状保温材料的保温层厚度允许偏差为5%，且不得大于4mm。7、板间缝隙应采用聚苯颗粒保温砂浆材料嵌填密实。8、找坡层为粒径在540mm，不含有石块、土块、重矿渣和末燃尽的煤块的炉渣，铺设时需配比均匀、分层敷设，按要求压实、表面平整，并按图纸要求找坡。9、屋面找坡层施工完成后，应及时进行找平层和防水层的施工，避免其受潮、浸泡或受损。（3）、注意事项：1、板状保温材料运输、存放应
