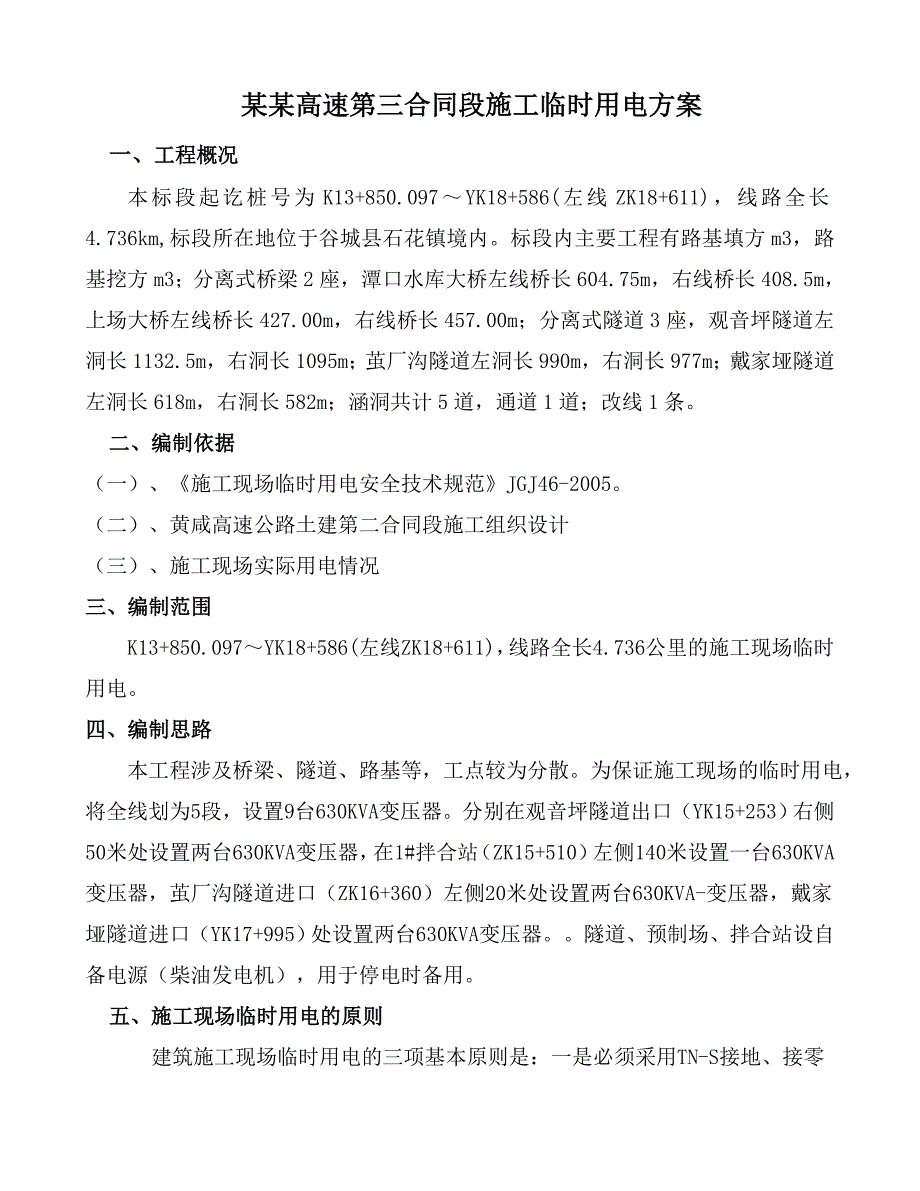

1、某某高速第三合同段施工临时用电方案一、工程概况本标段起讫桩号为K13+850.097YK18+586(左线ZK18+611)，线路全长4.736km,标段所在地位于谷城县石花镇境内。标段内主要工程有路基填方m3，路基挖方m3；分离式桥梁2座，潭口水库大桥左线桥长604.75m，右线桥长408.5m，上场大桥左线桥长427.00m，右线桥长457.00m；分离式隧道3座，观音坪隧道左洞长1132.5m，右洞长1095m；茧厂沟隧道左洞长990m，右洞长977m；戴家垭隧道左洞长618m，右洞长582m；涵洞共计5道，通道1道；改线1条。二、编制依据（一）、施工现场临时用电安全技术规范JGJ46-

2、2005。（二）、黄咸高速公路土建第二合同段施工组织设计（三）、施工现场实际用电情况三、编制范围K13+850.097YK18+586(左线ZK18+611)，线路全长4.736公里的施工现场临时用电。四、编制思路 本工程涉及桥梁、隧道、路基等，工点较为分散。为保证施工现场的临时用电，将全线划为5段，设置9台630KVA变压器。分别在观音坪隧道出口（YK15+253）右侧50米处设置两台630KVA变压器，在1#拌合站（ZK15+510）左侧140米设置一台630KVA变压器，茧厂沟隧道进口（ZK16+360）左侧20米处设置两台630KVA-变压器，戴家垭隧道进口（YK17+995）处设置两

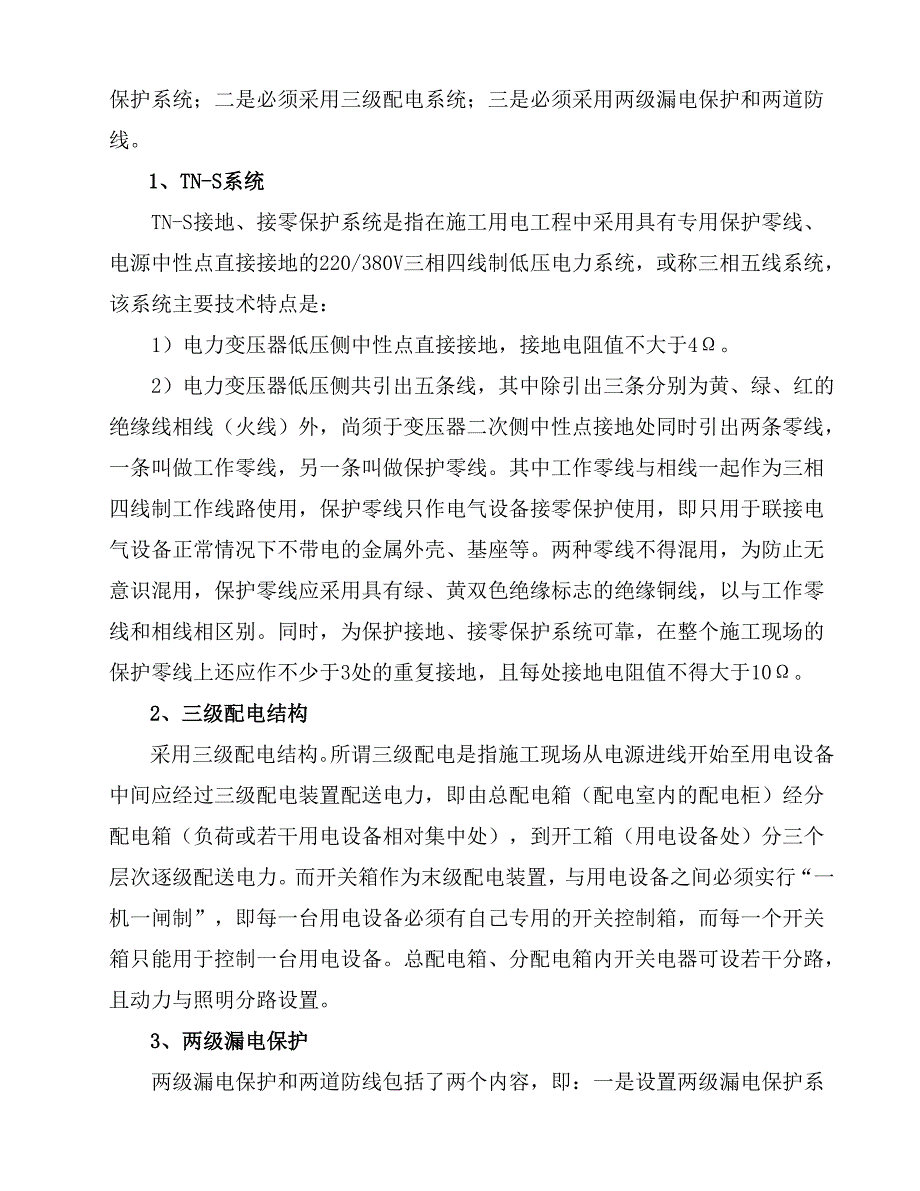

3、台630KVA变压器。隧道、预制场、拌合站设自备电源（柴油发电机），用于停电时备用。五、施工现场临时用电的原则 建筑施工现场临时用电的三项基本原则是：一是必须采用TN-S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。1、TN-S系统TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：1）电力变压器低压侧中性点直接接地，接地电阻值不大于4。2）电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）外，尚须于变压器二次侧中

4、性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。两种零线不得混用，为防止无意识混用，保护零线应采用具有绿、黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。同时，为保护接地、接零保护系统可靠，在整个施工现场的保护零线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10。2、三级配电结构采用三级配电结构。所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱（负荷或

5、若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐级配送电力。而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须有自己专用的开关控制箱，而每一个开关箱只能用于控制一台用电设备。总配电箱、分配电箱内开关电器可设若干分路，且动力与照明分路设置。3、两级漏电保护两级漏电保护和两道防线包括了两个内容，即：一是设置两级漏电保护系统，二是实施专用保护零线，两者组合形成了施工现场的防触电的两道防线。1）两级漏电保护是指在整个施工现场临时用电过程中，总配电箱中必须装设漏电开关，所有开关箱中也必须装设漏电开关。2）保护零线的实施是临时用电的第二道安全防线。在施工现场用

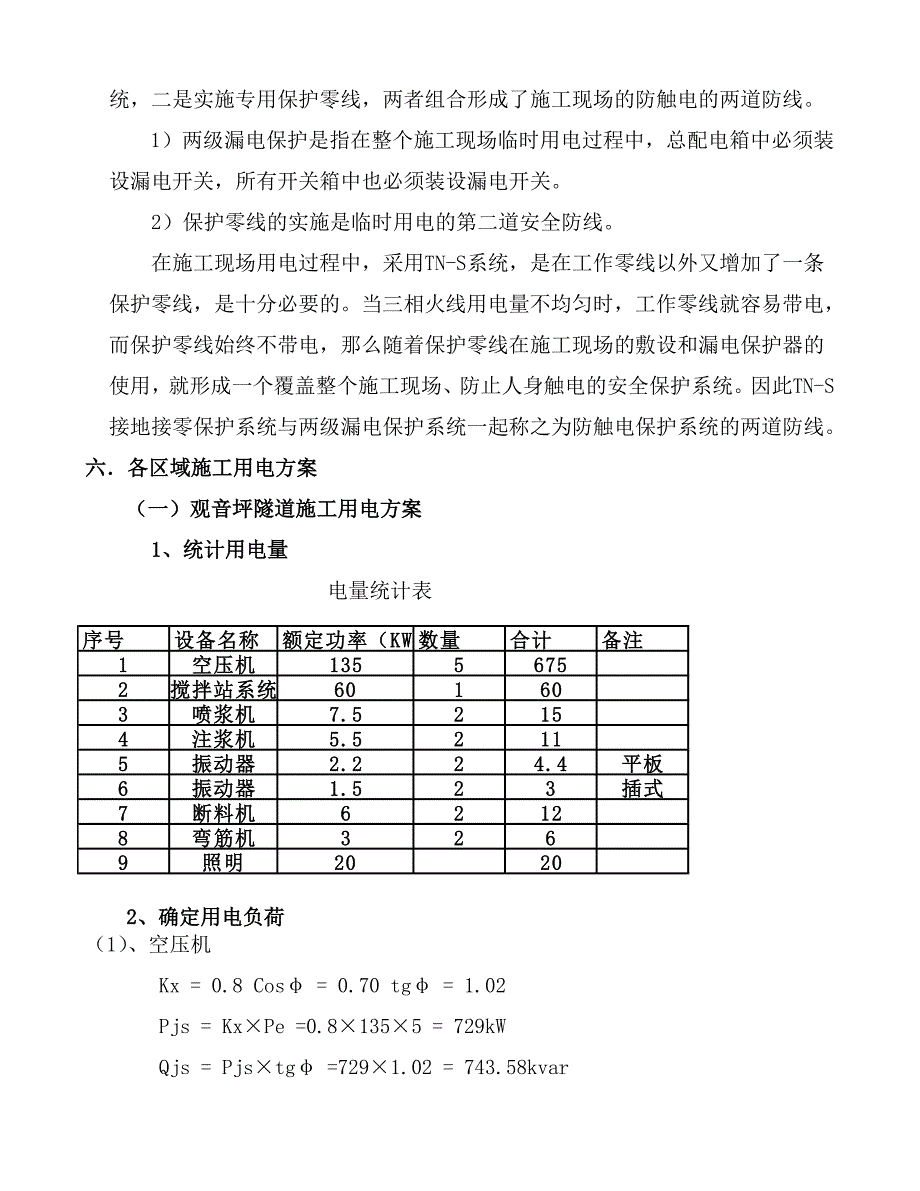

6、电过程中，采用TN-S系统，是在工作零线以外又增加了一条保护零线，是十分必要的。当三相火线用电量不均匀时，工作零线就容易带电，而保护零线始终不带电，那么随着保护零线在施工现场的敷设和漏电保护器的使用，就形成一个覆盖整个施工现场、防止人身触电的安全保护系统。因此TN-S接地接零保护系统与两级漏电保护系统一起称之为防触电保护系统的两道防线。六各区域施工用电方案（一）观音坪隧道施工用电方案1、统计用电量电量统计表2、确定用电负荷（1）、空压机Kx = 0.8 Cos = 0.70 tg = 1.02Pjs = KxPe =0.81355 = 729kWQjs = Pjstg =7291.02 = 7

7、43.58kvar（2）、混凝土搅拌系统 Kx = 1 Cos = 0.85 tg = 0.62Pjs = 160 = 60kWQjs = Pjstg =600.62 =37.2 kvar(3)、喷浆机Kx = 1 Cos = 0.6 tg = 1.33Pjs = 17.52 =15 kWQjs = Pjstg =151.33 =19.95 kvar(4)、注浆机Kx = 1 Cos = 0.6 tg = 1.33Pjs = 15.52 =11 kWQjs = Pjstg =111.33 =14.65 kvar（5）、振动器（平板式、插入式）Kx = 0.8 Cos = 0.70 tg = 1

8、.02Pjs = 0.87.44 =23.68kWQjs = Pjstg =23.681.02 =24.154 kvar（6）、断料机、弯筋机Kx = 0.8 Cos = 0.70 tg = 1.02Pjs = KxPe =0.818 = 14.4kWQjs = Pjstg =14.41.02 = 14.688 kvar(7)、照明用电：Ps=20KWPjs = KxPs =0.820 = 16kW3、总的计算负荷计算，总箱同时系数取 Kx = 0.8合计有功功率Pjs = KxPs = 0.80(540+300+60+15+11+5.92+14.4+16) =0.8962.32= 769.8

9、6kW合计无功功率Qjs = Kx Qjs=0.80(550+306+37.2+19.95+14.65+6.04+14.7)=758.83kva视在功率Sjs= (Pjs+Qjs) 1/2 = (769.86+758.83)1/2= 1080.98 kVA4、选择变压器：根据计算的视在功率，选择S11400型三相电力变压器二台，S11315型三相电力变压器一台，它的容量为： 400+400+315=1115KVA1080.987KVA能够满足使用要求。5、导线选择电缆线分别选择150mm、120mm、95mm、50mm等规格聚氯乙烯护套电缆穿管（SC、PVC）暗敷。架空线采用150mm、120

10、mm、95mm、70mm、50mm等规格的铝芯线。（二）、一号拌合站施工用电方案 1、统计用电量 用电量统计表2、确定用电负荷(1)、空压机Kx = 0.8 Cos = 0.70 tg = 1.02Pjs = KxPe =0.81353 = 324kWQjs = Pjstg =3241.02 = 330.48kvar（2）、混凝土搅拌系统Kx = 1 Cos = 0.85 tg = 0.62Pjs = 260 = 120kWQjs = Pjstg =1200.62 =74.4kvar（3）、断料机、弯筋机Kx = 0.8 Cos = 0.70 tg = 1.02Pjs = KxPe =0.81

11、8 = 14.4kWQjs = Pjstg =14.41.02 = 14.688 kvar(4)、交流电焊机Kx = 0.35 Cos = 0.87 tg = 0.62将Jc =65%统一换算到Jc1 =100%的额定容量Ps = (0.65/1.00)1/2Sn Cos 4= 59kWPjs = KxPs =0.3559 = 20.65kWQjs = Pjstg =20.650.62 =6.4 kvar(5)、 钢筋对焊机Kx = 0.35 Cos = 0. 7 tg = 1.02Pjs = KxPe =0.3558.41 = 20.4kWQjs = Pjstg =20.41.02 =21.

12、063 kvar(6)、照明用电：Ps=20KWPjs = KxPs =0.820 = 16kW(7)、生活区、办公区用电：Ps=20KWPjs = KxPs =0.720 = 14kW(8)、切割机Kx = 0.8 Cos = 0.70 tg = 1.02Pjs = KxPe =0.82.22 = 3.52kWQjs = Pjstg =3.521.02 = 3.59 kvar(9)、拌浆机Kx = 0.8 Cos = 0.70 tg = 1.02Pjs = 0.842 = 6.4 kWQjs = Pjstg =6.41.02 =6.5 kvar(10)、卷扬机Kx = 0.8 Cos = 0

13、.70 tg = 1.02Pjs = 0.8112 = 17.6kWQjs = Pjstg =17.61.02 =18 kvar(11)、水泵Kx = 0.7 Cos = 0.70 tg = 1.02Pjs = KxPs =0.3522 = 1.4kWQjs = Pjstg =1.41.02 =1.43 kvar3、总的计算负荷计算，总箱同时系数取 Kx = 0.8合计有功功率Pjs = KxPs = 0.80(540+300+60+15+11+5.92+14.4+16) =0.8962.32= 769.86kW合计无功功率Qjs = KxQjs=0.80(550+306+37.2+19.95

14、+14.65+6.04+14.7)=758.83kva视在功率Sjs= (Pjs2+Qjs2)1/2 = (769.862+758.832)1/2 = 1080.98 kVA4、选择变压器:根据计算的视在功率，选择S11-400 型三相电力变压器二台，S11-315 型三相电力变压器一台，它的容量为：400+400+315=1115kVA1080.98.7kVA能够满足使用要求。5、导线选择电缆线分别选择150mm 、120mm、95mm、50mm 等规格聚氯乙烯护套电缆穿管（SC、PVC）暗敷。架空线采用150mm、120mm、95mm、70mm、50mm等规格的铝芯线。(三)、茧厂沟隧道进口用电方案1、统计用电量用电量统计表2、确定用电负荷(1)、空压机Kx = 0.8 Cos = 0.70 tg = 1.02Pjs = KxPe =0.81355 = 540kWQjs = Pjstg =5401.02 = 550kvar（2）、混凝土搅拌系统Kx = 1 Cos = 0.85 tg = 0.62Pjs = 160 = 60kWQjs = Pjstg =600.62 =37.2 kvar(3)、喷浆机Kx = 1
