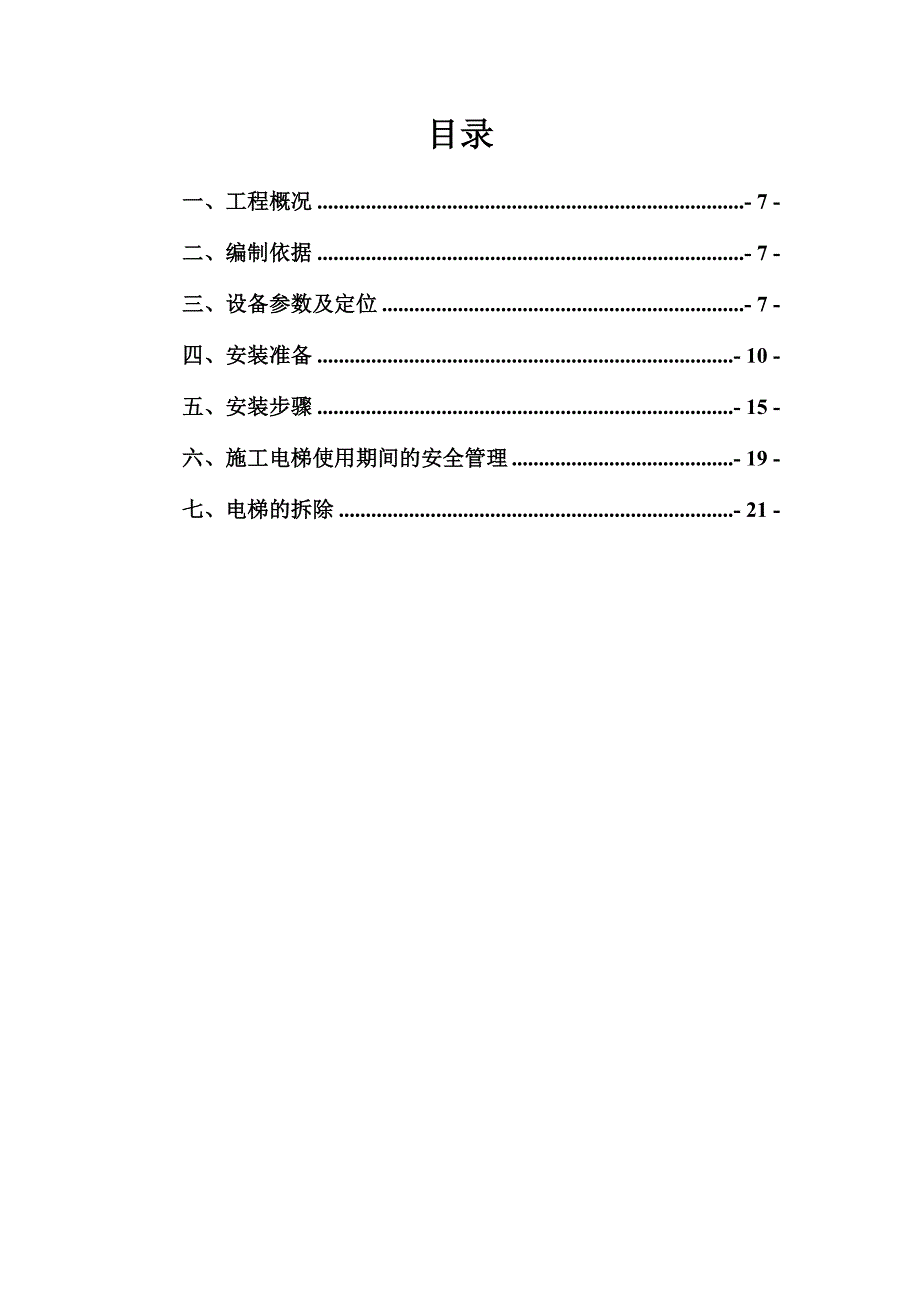

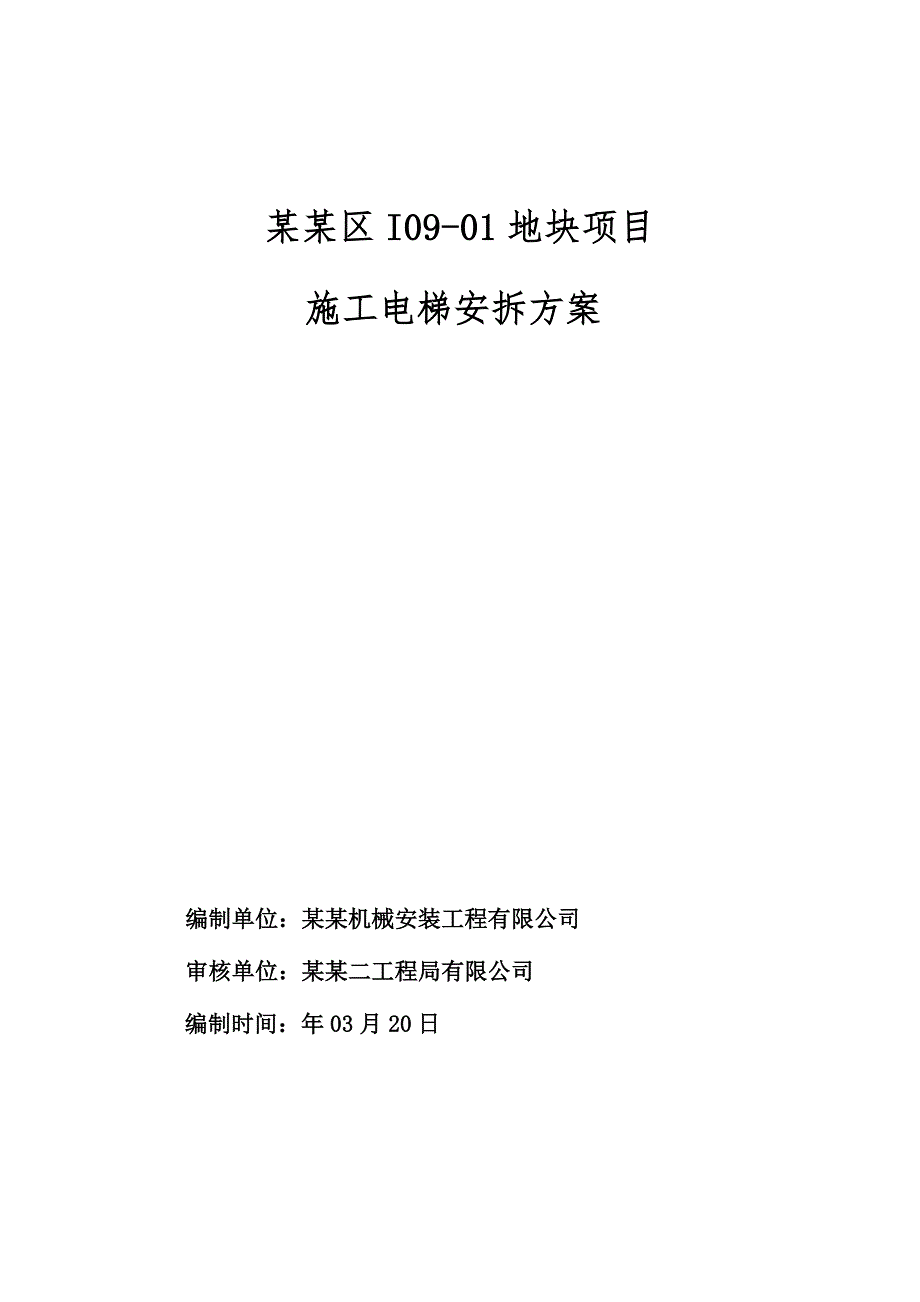

1、某某区I09-01地块项目施工电梯安拆方案 编制单位：某某机械安装工程有限公司 审核单位：某某二工程局有限公司编制时间：年03月20日目录一、工程概况- 7 -二、编制依据- 7 -三、设备参数及定位- 7 -四、安装准备- 10 -五、安装步骤- 15 -六、施工电梯使用期间的安全管理- 19 -七、电梯的拆除- 21 -一、工程概况本工程为中合才华（大连）置业有限公司开发的某某区I09-01地块项目，总建筑面积。包括8个单体：1-1#1-4#楼为地上35层的建筑高度超百米的一类单元式高层住宅；1-5#楼为地上36层的建筑高度超过百米的一类单元式公寓，底部设置两层幼儿园；1-6#1-7#楼为

2、地上四层的多层公建；1-8#楼为场地下方的地下车库，局部设置小区配套用设备用房，建筑面积：36970。二、编制依据（1）总承包方的施工组织设计,电梯平面布置图、建筑物立面图。（2）施工升降机安全规程（GB10055-2007）（3）建筑机械使用安全技术规程（JGJ33-2001）；（4）建筑施工安全检查标准（JGJ59-99）（5）方形标准节系列施工升降机使用手册三、设备参数及定位1、工程项目名称：某某区I09-01地块工程2、建设地点：大连市中山区某某商务区3、电梯承租使用单位（甲方）：中建二局东北分公司4、电梯出租单位（乙方）：某某机械安装工程有限公司5、本工程1-4#楼住宅楼地上35层，

3、地下1层，建筑物高122.6米，标准层高3.3米，5#楼公寓楼，地上36层，地下1层，建筑物高120.5米。6、施工电梯定位：1#5#楼拟在地下室顶板上（相当于地面）各安装外用施工电梯。供施工期间垂直运送建材和施工人员之用，电梯编号及对应安装位置示于下图： 1#楼施工电梯定位图 2#楼施工电梯定位图 3#楼施工电梯定位图 4#楼施工电梯定位图5#楼施工电梯定位图 7、施工电梯的选型及参数：（1）选型： SC200/200型双笼普通施工电梯 （2）主要参数如下：额定载重量： （2）2000Kg安装时载重量：（2）2000 Kg吊杆额定载重量：2500Kg 吊厢尺寸（M）：长宽高：3.01.52.

4、2吊厢重量: 2*1200 Kg吊厢数量: 2个提升速度: 33m/min电机功率： 2211KW标准节：截面尺寸为：450 mm 450mm；单节长度为：1508 mm。单节重量: 150Kg。最大架设高度：150m四、安装准备（一）甲方的准备工作1、甲方需在电梯安装前3周左右按乙方提供的基础图预制好电梯基础。本工程1-5#楼电梯坐落地下室顶板上，地下室各层需回顶支护。支护结构由甲方自行设计、计算。本工程共用5台施工电梯设备，施工电梯基础如下图：施工电梯基础图支护方式如下：回顶支护立柱的计算附于图后。地下室施工电梯回顶示意图2、计算：基础荷载基础所受垂直向下的力按如下计算：1#楼屋面122.

5、6米，导轨架自由悬高9米，对于1#电梯计划架设标准节83节，实际架设高度为124.4米，；每节重150kg；导轨架总重： 150x83=12450 kg底座部件静止重量：（双笼加外笼） 2400 kg吊笼额定载荷重：（每笼2000kg） 2000x2=4000 kg 方钢基础重： 48.6kg 1=18898.6 kg附墙架和电缆导向架按以上三项之和的10%计，即：1889.8 kg静态载荷为： 2=1.11=20788.46 kg动态载荷为：3=有效荷载+（2/3）x底座部件静止重量=2x2000+（2/3）x2400=5600 kg基础承载力：P2+3=20788.46+5600=2638

6、8.46kg26.5 T26388.46 kgx9.8=N259KN做地下室支护时应按导轨架中心1平方米内承受26.5吨载荷计算。1、立杆荷载标准值(轴力):作用于支架的荷载包括静荷载、活荷载,取最大值。1）静荷载标准值包括以下内容：施工电梯静荷载：NG2 = 259kN；2）活荷载活荷载标准值 NQ = 49 kN；不考虑风荷载时,立杆的轴向压力设计值计算公式 N总 = 1.2NG + 1.4NQ = 379.4kN；电梯基础共有48根立柱，间距不大于0.9m。荷载均匀传递到各个立杆上，则每个立杆的传递荷载为N=379.4/36=11KN。2、立杆的稳定性计算:不考虑风荷载时,立杆的稳定性计

7、算公式为： 其中 N 立杆的轴心压力设计值，N = 14.91kN i 计算立杆的截面回转半径，i=1.60cm； A 立杆净截面面积，A=3.974cm2； W 立杆净截面模量(抵抗矩),W=4.248cm3； f 钢管立杆抗压强度设计值，f = 205.00N/mm2； a 立杆上端伸出顶层横杆中心线至模板支撑点的长度，a=0.20m； h 最大步距，h=1.50m； l0 计算长度，取1.500+20.200=1.900m； 长细比，为1900/16.0=119 150 满足要求! 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到0.464； 经计算得到 =14907/(0.4643

8、97)=80.766N/mm2； 不考虑风荷载时立杆的稳定性计算结果 f满足要求3、将电梯电源引到电梯基础附近5米左右不妨碍施工的地方，备好配电箱。其引入电源线不小于25 mm 铜线，三相五线制。漏电保护断路器的漏电电流40mA。并解决好工地现场照明。4、做好接地装置a.接地电阻值不超过4欧姆，重复接地不超过10欧姆。b.接地极不少于两根，其间距不得小于2.5米。c.接地极的接地电阻与埋入地的深度有关系，在2.5米范围内，一般深度不小于2米。d.接地线必须与接地极连接牢固，其截面积不小于如下规定：铜线4 mm ，铝线6 mm ；圆钢30 mm 。5、搭设防护棚为防止落物伤人，电梯入口处搭设双层

9、防护棚，防护棚宽4m，长6m。入口处用脚手板搭设斜坡道，坡度不得大于20度。在入口处挂安全标语警示牌。示意图如下：6、搭设登梯平台5#楼在安装了附墙架的楼层需用脚手板将附墙架盖住，以便手推车顺利通行。7、搭设楼层门门框及其以外的防护围栏（详见后叙安装楼层防护门一节）。（二）乙方的准备工作1、物资准备符合合同约定的5台电梯全套机电设备：包括外笼、吊笼、标准节、附墙架、电缆、必要的备件以及安装现场所需的一切工具连接件等按时运抵安装现场。电梯安装人员在安装前必须对安装的部件进行严格的外观检查，对于在运输、保管、拆卸或安装过程中受损的零部件，必须修复或更换。未经修复或更换的有损部件不得投入安装使用。2

10、、安装电梯现场需使用起重量3吨以上的塔吊或10吨汽车起重机配合安装、拆卸工作，甲乙双方需协商解决。3、人员准备安装人员持证上岗，必须仔细阅读有关图纸和技术资料，熟悉升降机的机械性能和电器原理。驾驶员要经过严格的技术培训，并取得上岗证书。4、外用电梯安拆前，安装单位主管安全、技术的人员要组织所有参加安拆人员进行技术指导，交待注意事项；安全员要坚守岗位。作业人员应进行严格的体检，不合格者不得高空作业，且在安装时安装单位主管安全技术的人员应在现场指导安装及监督安全作业。五、安装步骤：1、安装底座、外笼、及吊笼（现场用塔吊或汽车吊配合）A.在合格的地基基础上安装底座、外笼，在底座上安装两节标准节，选择

11、好位置安装下限位开关及下限位碰铁。B.将吊笼就位，就位时将拖动电机的制动器释放，就位后再复位。C.调整各滚轮和导轨架立柱、靠背轮和齿条背面的间隙，使它们保持在0.4mm-0.5mm之间，齿轮和齿条顶隙2mm。2、导轨架的安装A.将操作盒安装在吊笼顶部的护身栏上，接通电源，首先检查吊笼的运行方向是否与操作盒的运行方向一致，若相反，则改变输入电源线的相序。严禁改变升降机本身电源相序及电路。B.打开防护栏的门，装好吊杆并用吊杆将标准节运至吊笼的顶部。安装时，吊笼顶部最多摆放两节标准节。C.启动吊笼运行至接近导轨架的适当位置停机，并将操作盒的急停按钮按下去。注：吊笼运行时吊杆不准吊挂标准节及其它物件。

12、D.用吊杆吊起一节标准节，然后将标准节的子母口和定位销清理干净并加注黄油，转动吊臂使其对准已安好的导轨架慢慢就位，并用连接螺栓紧固。E. 继续安装标准节，到第六个标准节时，安装第一个附墙架，校正导轨架的垂直度，偏差值不得大于高度的千分之一。全高度垂直F导轨架的安装高度、电梯的工作高度，可以随楼层建设的高度分阶段进行。在每一阶段的最后一道附墙架以上导轨架的最大自由高度是7米，最后一节标准节没有齿条。但每一阶段都要在导轨架顶下降1.8米处安装电梯行程上限位碰铁，及再往上100mm安装行程强制挡块。以确保电梯吊笼不可能越顶脱轨。3、附墙架的安装A、电梯的导轨架在接高过程中最大不超过9米，就需要安装一

13、个附墙架，以保证导轨架的整体稳定性和垂直度。电梯导轨架垂直度偏差许用值架设高度70米70-100100-150150-200200垂直度允差架设高度/10007090110130附墙架安装示意图如下：附墙架安装示意图B、电梯附墙架沿楼高安装数据表如下：附墙架编号楼层附墙架长度121425mm241425mm3186（双数层）1425mmD、附墙架的安装步骤如下：a.以导轨架上的螺栓孔定位，用螺栓将附墙架的前小架固定在导轨架上。b.依次安装中附墙架、后附墙架、和后附墙脚。后附墙脚贴于楼板平面上，用电锤打孔，用穿墙M22螺栓、垫片及螺母紧固之。c.调整导轨架与附墙脚之间的距离，适当移动后附墙杆以调整导轨架的垂直度。垂直度允许偏差在导轨架高度小于70米时不大于架设高度的千分之一；全高度不大于130mm。调整后紧固调整螺栓。d.5#施工电梯附墙架安装需要M24，长250mm膨胀螺栓，打入墙体固定。4、安装楼层防护门随着导轨架的升高，电梯达到每一层新的楼层时，要及时在通道靠近电梯一端安装楼层防护门。防护门由钢材焊接而成。电梯对准楼层时，由电梯操作员打开防护门，供人、料进出；电梯离开楼层前必须关好防护门，插好门插。 防护门图如图：楼层防护门在通道的楼层入口处上方设置醒目的楼层标识牌。5、施工升降机的调试施工
