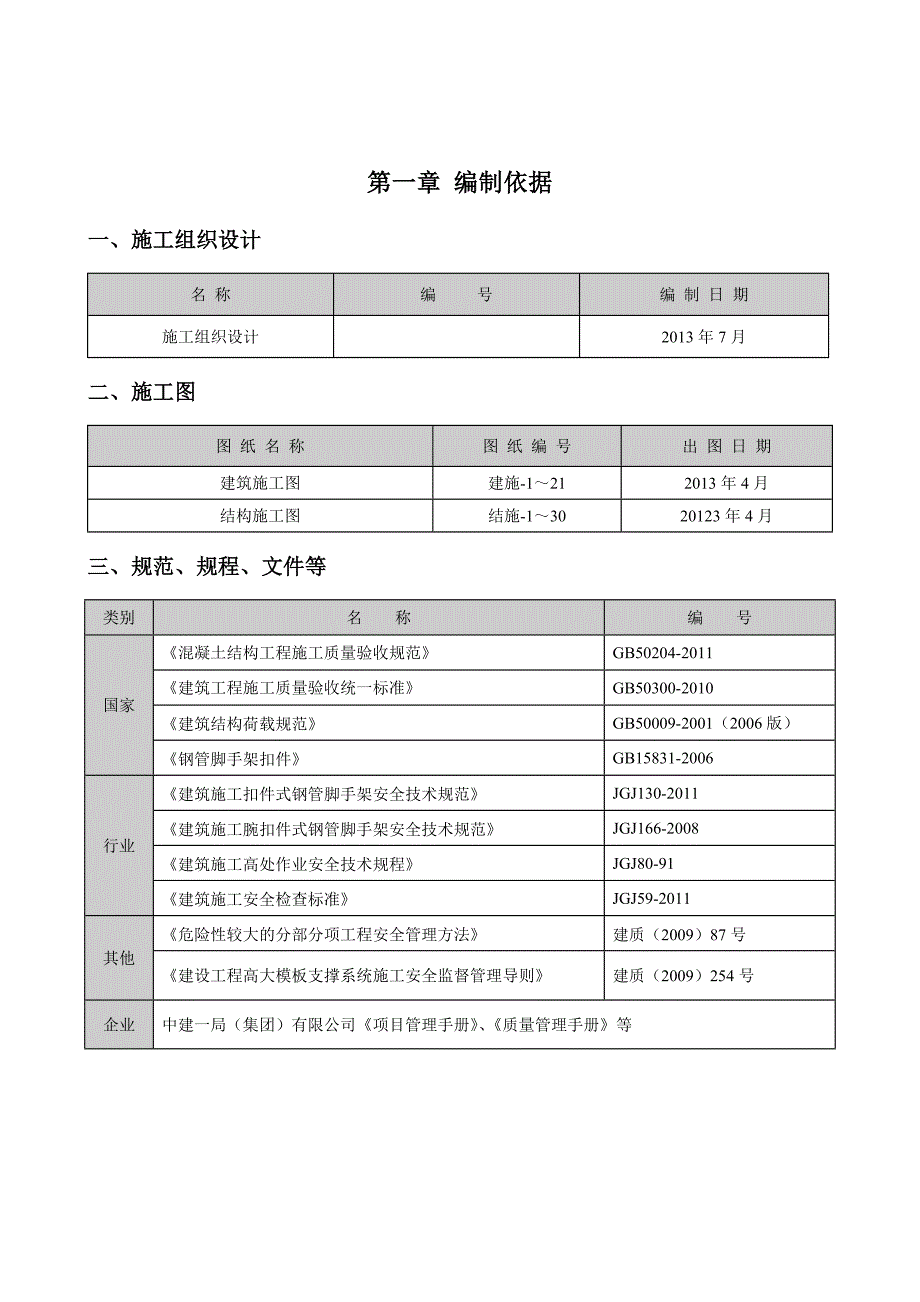

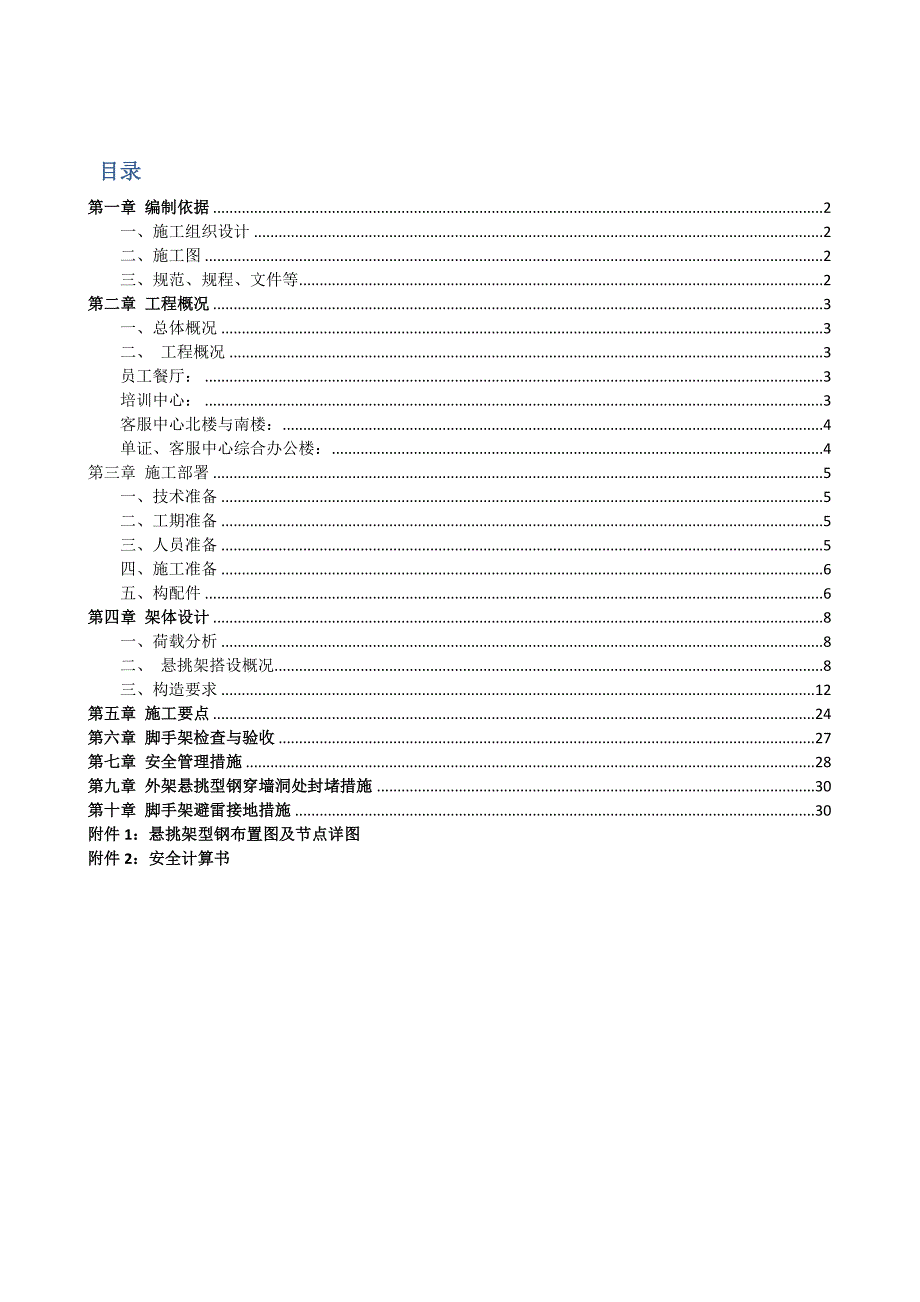

1、目录第一章 编制依据2一、施工组织设计2二、施工图2三、规范、规程、文件等2第二章 工程概况3一、总体概况3二、 工程概况3员工餐厅：3培训中心：3客服中心北楼与南楼：4单证、客服中心综合办公楼：4第三章 施工部署5一、技术准备5二、工期准备5三、人员准备5四、施工准备6五、构配件6第四章 架体设计8一、荷载分析8二、 悬挑架搭设概况8三、构造要求12第五章 施工要点24第六章 脚手架检查与验收27第七章 安全管理措施28第九章 外架悬挑型钢穿墙洞处封堵措施30第十章 脚手架避雷接地措施30附件1：悬挑架型钢布置图及节点详图附件2：安全计算书第一章 编制依据一、施工组织设计名 称编 号编 制

2、日 期施工组织设计2013年7月二、施工图图 纸 名 称图 纸 编 号出 图 日 期建筑施工图建施-1212013年4月结构施工图结施-13020123年4月三、规范、规程、文件等类别名 称编 号国家混凝土结构工程施工质量验收规范GB50204-2011建筑工程施工质量验收统一标准GB50300-2010建筑结构荷载规范GB50009-2001（2006版）钢管脚手架扣件GB15831-2006行业建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工腕扣件式钢管脚手架安全技术规范JGJ166-2008建筑施工高处作业安全技术规程JGJ80-91建筑施工安全检查标准JGJ59-20

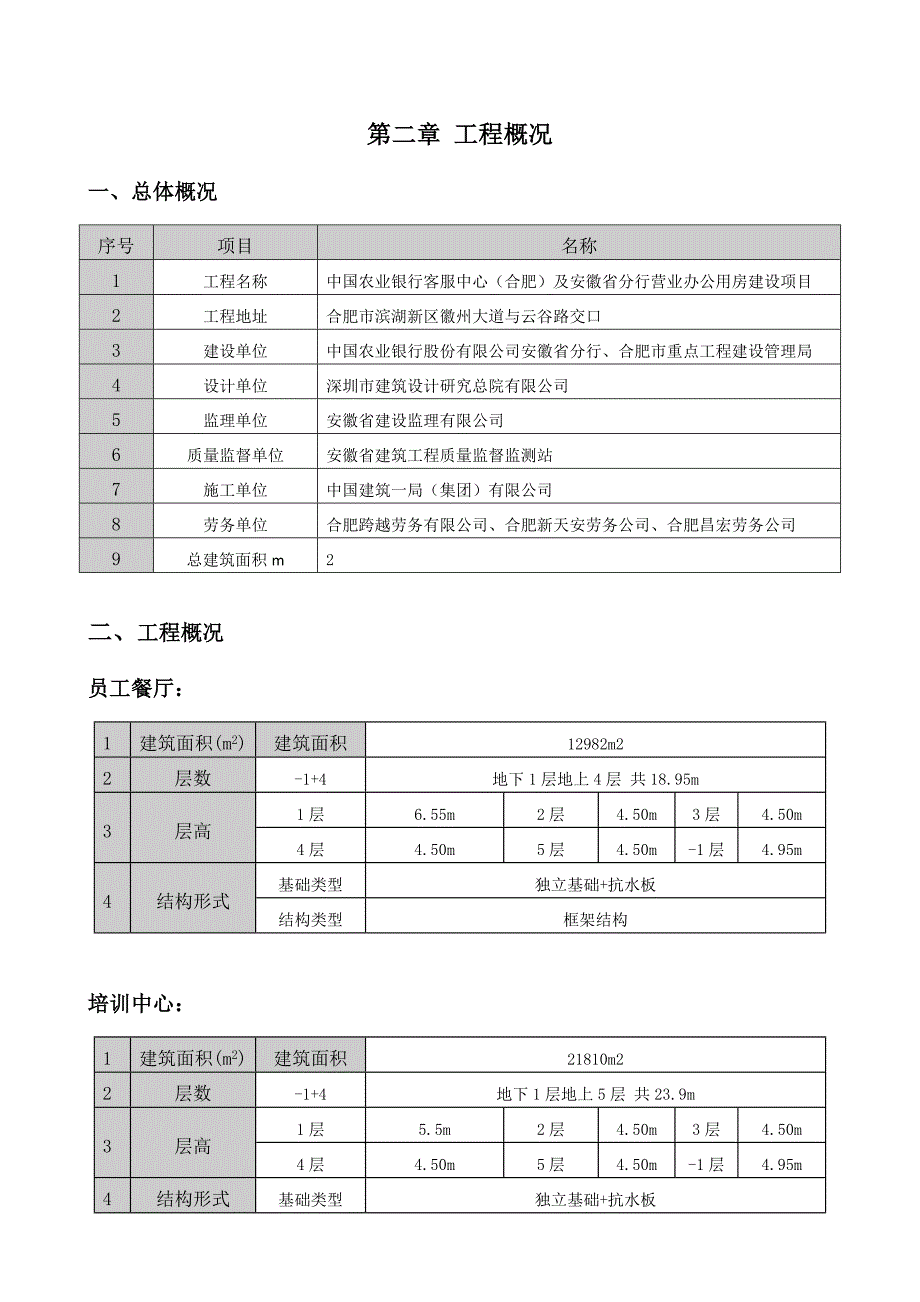

3、11其他危险性较大的分部分项工程安全管理方法建质（2009）87号建设工程高大模板支撑系统施工安全监督管理导则建质（2009）254号企业中建一局（集团）有限公司项目管理手册、质量管理手册等第二章 工程概况一、总体概况序号项目名称1工程名称中国农业银行客服中心（合肥）及安徽省分行营业办公用房建设项目2工程地址合肥市滨湖新区徽州大道与云谷路交口3建设单位中国农业银行股份有限公司安徽省分行、合肥市重点工程建设管理局4设计单位深圳市建筑设计研究总院有限公司5监理单位安徽省建设监理有限公司6质量监督单位安徽省建筑工程质量监督监测站7施工单位中国建筑一局（集团）有限公司8劳务单位合肥跨越劳务有限公司、合

4、肥新天安劳务公司、合肥昌宏劳务公司9总建筑面积m2二、 工程概况员工餐厅：1建筑面积(m2)建筑面积12982m22层数-1+4地下1层地上4层 共18.95m3层高1层6.55m2层4.50m3层4.50m4层4.50m5层4.50m-1层4.95m4结构形式基础类型独立基础+抗水板结构类型框架结构培训中心：1建筑面积(m2)建筑面积21810m22层数-1+4地下1层地上5层 共23.9m3层高1层5.5m2层4.50m3层4.50m4层4.50m5层4.50m-1层4.95m4结构形式基础类型独立基础+抗水板结构类型框架结构客服中心北楼与南楼：1建筑面积(m2)建筑面积46368m22层

5、数-1+4地下1层地上5层 共23.95m3层高1层5.5m2层4.50m3层4.50m4层4.50m5层4.50m-1层4.95m4结构形式基础类型独立基础+抗水板结构类型框架结构单证、客服中心综合办公楼：1建筑面积(m2)建筑面积46368m22层数-1+15地下1层地上15层 共72.6m3层高1层6.3m2层5.50m3层3.10m4-15层4.30m-1层6.25m4结构形式基础类型独立基础+抗水板结构类型钢筋混凝框架核心筒结构第三章 施工部署一、技术准备1、项目总工程师组织技术部、工程部、质量部熟悉图纸，认真学习掌握施工图纸内容、要求和特点，同时针对有关施工技术和图纸存在的疑点作好

6、记录，通过会审，对图纸中存在的问题与设计、甲方、监理共同协商解决，取得一致意见后，办理图纸会审记录会签，作为施工图的变更依据和施工操作依据。2、施工前组织技术、工程人员进行相应的学习、培训，使他们掌握专业的基础知识，为施工中能够熟练运用打下良好的基础，应达到专业施工技术管理人员持证上岗，专业温习时间不得少于7d。3、认真学习研究施工组织设计、相关规范、规程、标准。 4、熟悉各部位截面尺寸、标高制定模板初步设计方案。5、施工前对精密仪器检验，如发现仪器有异常情况发生，不得使用，应及时送往专业部门检验、调试，检测合格后方可使用。二、工期准备序号名称工期1地下结构2013年8月15日2013年11月

7、30日2地上结构2013年12月1日2015年2月12日3悬挑架搭设（以实际工程进度为准）三、人员准备序号姓名职务职责1张良项目经理总部署2朱洪可项目总工程师方案编制及交底3李建永生产经理生产计划安排与总协调4王雪峰工长现场作业人员安排，安全、质量等过程控制及管理5王超工长6盖万全安全员搭设、拆除、施工过程中安全监督及过程7架子工30人负责按照技术交底及安全交底的要求搭设、维护、拆除架体（需持有省级建委颁发的操作证件）四、施工准备1、脚手架搭设前，应按专项施工方案向施工人员进行交底。2、所有搭设材料必须按照国家现行规范规定对其检查验收，不合格产品不得使用。3、经检验合格的构配件应按品种、规格分

8、类、对方整齐、平稳，对方场地不得有积水。4、应清楚搭设场地杂物，平整搭设场地，并应使排水畅通。5、结构构件具备架体搭设的强度。五、构配件1、钢管脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793低压流体输送用焊接钢管GB/T3091中规定的Q235-A级普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。脚手架钢管采用483钢管，每根钢管的最大质量不大于25.8KG，壁厚最小值不得小于3.0mm。2、扣件扣件采用锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的规定，采用其他材料制作的扣件，必须经过试验证明其质量符合该标准

9、的规定后方可使用。65N.M拧紧扭力矩达到65N.M时，不得发生破坏。3、脚手板脚手板采用木材料制作，单块脚手板的质量不大于30KG。竹笆脚手板材质需符合现行国家标准木结构设计规范GB50005中a级材质的规定。脚手板厚度不应小于50mm,两端设置直径不小于4mm的镀锌钢丝箍两道。4、悬挑脚手架用型钢悬挑脚手架用型钢（悬挑梁及U型螺栓连接件）的材质应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591的规定用于固定型钢悬挑梁的U形钢筋拉环或锚固螺栓材质应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1中HPB235级钢筋的规定。5、安全网安全网采用经

10、国家指定监督检验部门监定许可生产的厂家产品，同时应具备监督部门批量验证和出厂检验合格证。安全网的力学性能应符合GB572688 安全网力学性能试验方法的规定，进入现场后按规定对安全网进行模拟人型砂包冲击试验，立网采用安全网L1.86的密目安全网，架内平网采用P156的尼龙网。第四章 架体设计一、荷载分析以下内容包含本架体搭设中所考虑的全部荷载因素组合：1、荷载类别序号类别名称内容1永久荷载架体自重立杆、纵向水平杆、横向水平杆、剪刀撑、扣件等构配件自重脚手板、栏杆、挡脚板、安全网等防护设施自重2可变荷载施工荷载作业层上的人员、器具、材料等自重风荷载取经验值2、荷载效应组合计算项目荷载效应组合纵向

11、、横向水平杆承载力与变形永久荷载+施工荷载型钢悬挑梁的承载力、稳定与变形永久荷载+0.9（施工荷载+风荷载）立杆稳定永久荷载+0.9（施工荷载+风荷载）连墙件承载力与稳定双排架、风荷载+0.3KN3、荷载标准值类别标准值（KN/m2）木脚手板0.35栏杆、木脚手板挡板0.14型钢工字钢（I18）24.143KG/M密目式安全立网0.01施工均布荷载3风荷载0.35二、 悬挑架搭设概况员工餐厅：本工程1层向下西侧北侧搭设满堂脚手架。北侧东侧搭设高支模架体（参考高支模方案）本架体采用工字钢悬挑，2层开始悬挑，一悬挑15.6m序号挑次起始高度(m)结束高度(m)搭设高度(m)覆盖楼层1第一次5.52

12、1.115.62-4层注出于安全考虑以上所得搭设高度中均+1.5m的高度，作为安全防护。计算书中已考虑。脚手架参数名称内容备注搭设高度架体高度15.6m单立杆搭设尺寸立杆纵距1.5m立杆横距0.85m立杆步距1.8m大小横杆大横杆在上，搭接在大横杆上的小横杆根数为2根钢管类型483.0连墙件两步二跨竖向间距3.6m，水平间距3m连墙件连接方式双扣件连接悬挑水平钢梁见下表架体距离外墙采用250mm。钢丝绳及支杆水平间距6m架体角部加强采用下支撑16a#槽钢,钢丝绳619工字钢类型编号型号悬挑长度（mm）锚固长度总长备注A18#工字钢1300 37005000B18#工字钢用于转角处无法满足让立杆
