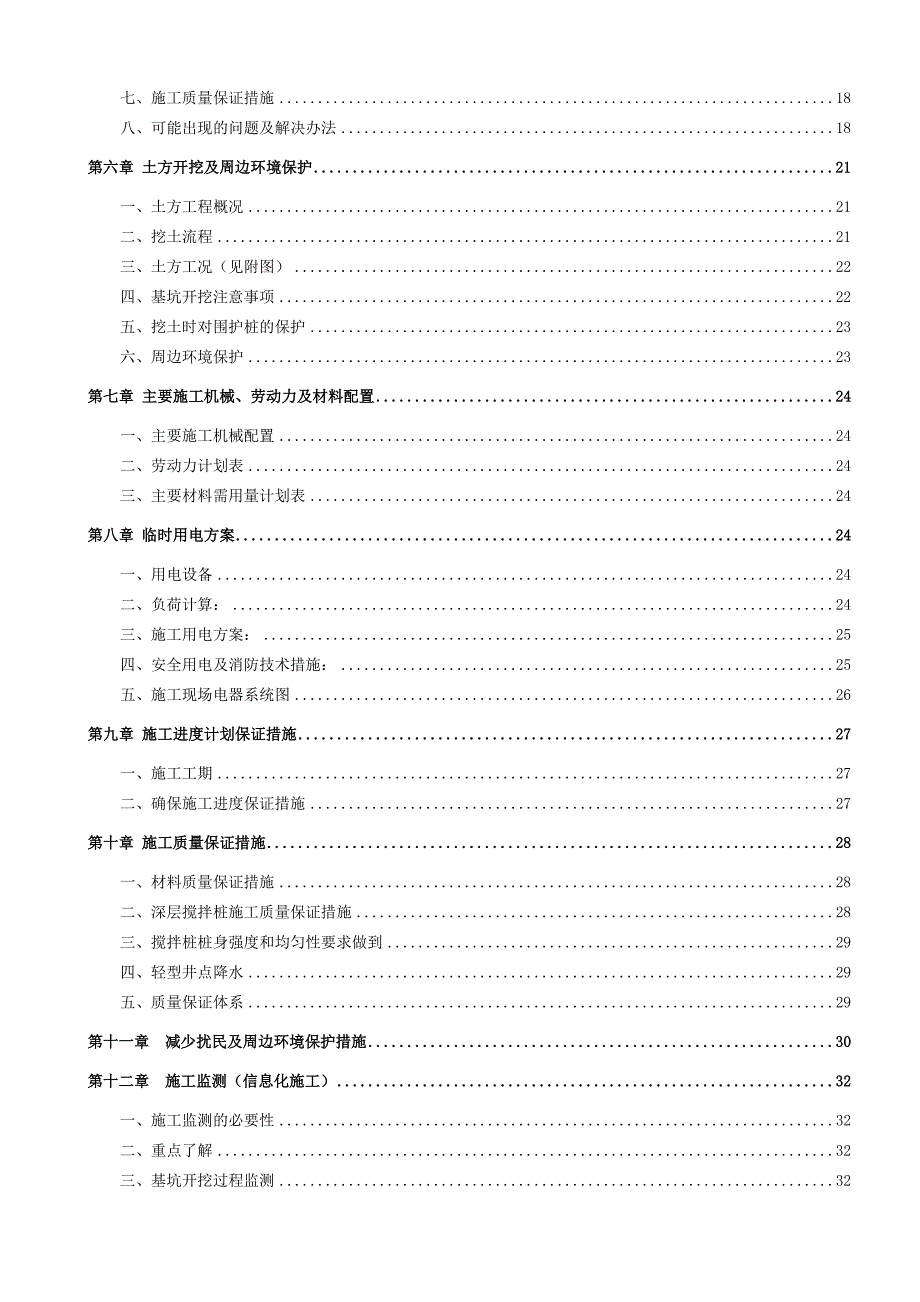

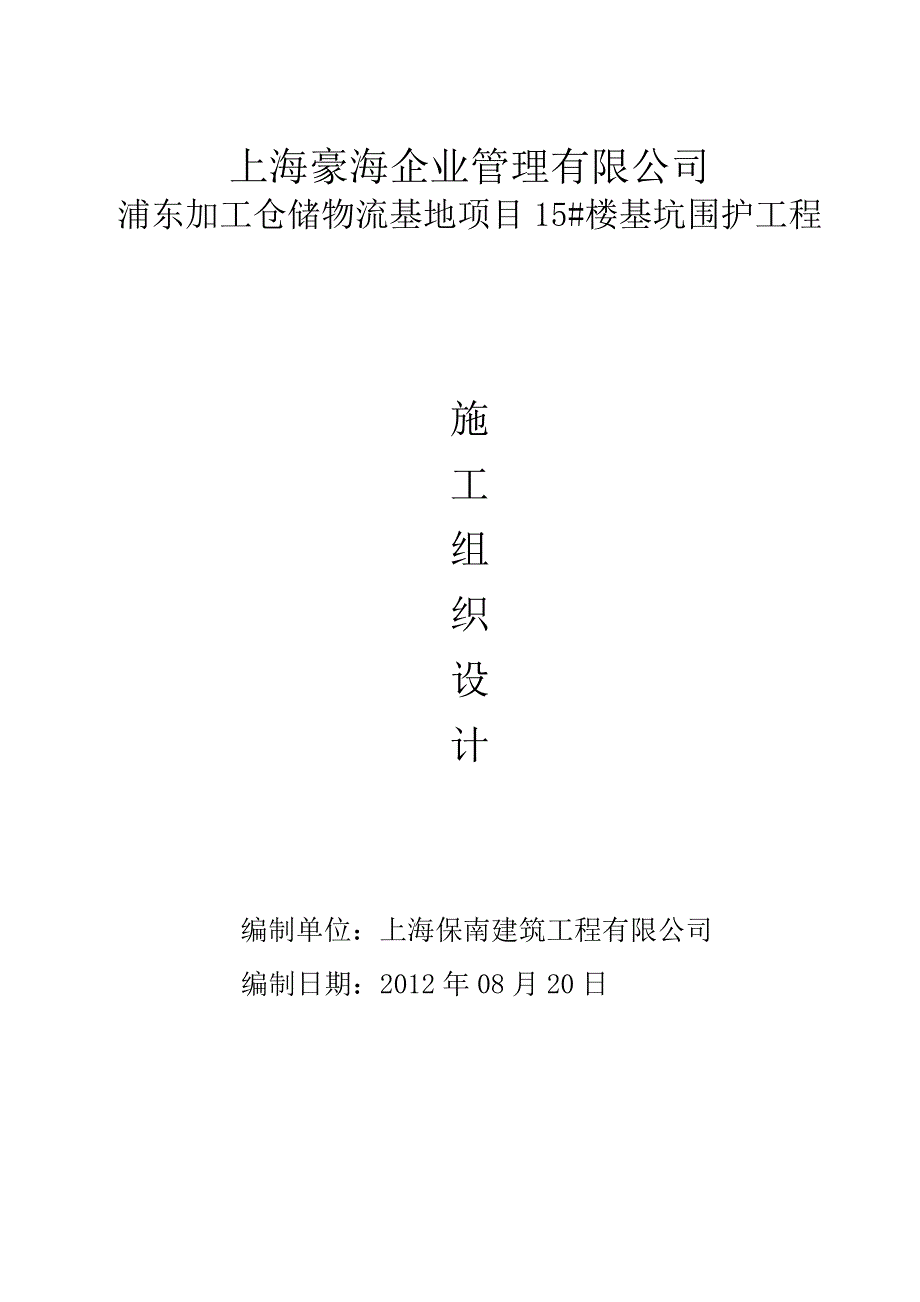

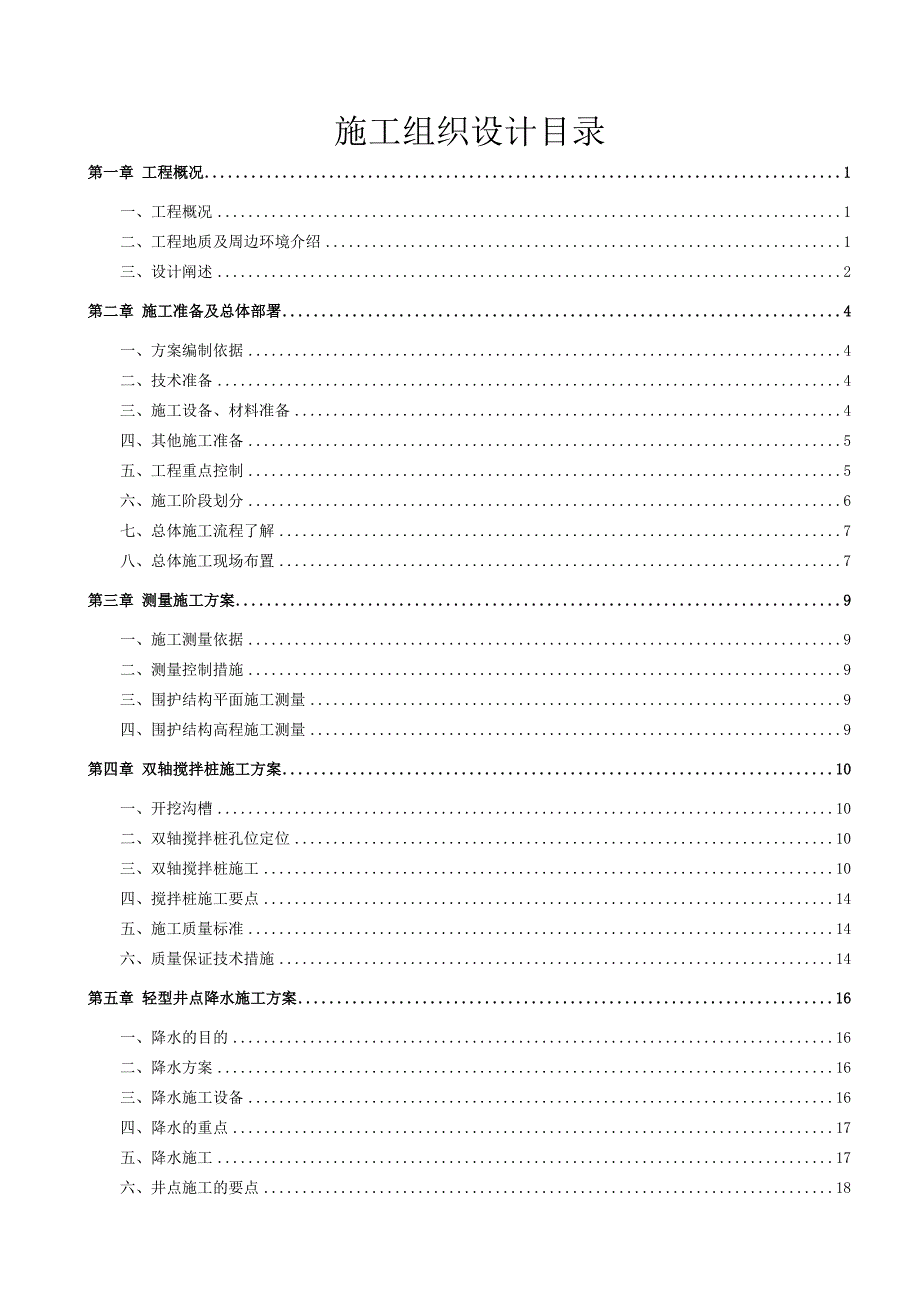

1、上海豪海企业管理有限公司浦东加工仓储物流基地项目15#楼基坑围护工程施 工 组 织设计 编制单位：上海保南建筑工程有限公司编制日期：2012年08月20日施工组织设计目录第一章 工程概况1一、工程概况1二、工程地质及周边环境介绍1三、设计阐述2第二章 施工准备及总体部署4一、方案编制依据4二、技术准备4三、施工设备、材料准备4四、其他施工准备5五、工程重点控制5六、施工阶段划分6七、总体施工流程了解7八、总体施工现场布置7第三章 测量施工方案9一、施工测量依据9二、测量控制措施9三、围护结构平面施工测量9四、围护结构高程施工测量9第四章 双轴搅拌桩施工方案10一、开挖沟槽10二、双轴搅拌桩孔位

2、定位10三、双轴搅拌桩施工10四、搅拌桩施工要点14五、施工质量标准14六、质量保证技术措施14第五章 轻型井点降水施工方案16一、降水的目的16二、降水方案16三、降水施工设备16四、降水的重点17五、降水施工17六、井点施工的要点18七、施工质量保证措施18八、可能出现的问题及解决办法18第六章 土方开挖及周边环境保护21一、土方工程概况21二、挖土流程21三、土方工况（见附图）22四、基坑开挖注意事项22五、挖土时对围护桩的保护23六、周边环境保护23第七章 主要施工机械、劳动力及材料配置24一、主要施工机械配置24二、劳动力计划表24三、主要材料需用量计划表24第八章 临时用电方案24

3、一、用电设备24二、负荷计算：24三、施工用电方案：25四、安全用电及消防技术措施：25五、施工现场电器系统图26第九章 施工进度计划保证措施27一、施工工期27二、确保施工进度保证措施27第十章 施工质量保证措施28一、材料质量保证措施28二、深层搅拌桩施工质量保证措施28三、搅拌桩桩身强度和均匀性要求做到29四、轻型井点降水29五、质量保证体系29第十一章减少扰民及周边环境保护措施30第十二章施工监测（信息化施工）32一、施工监测的必要性32二、重点了解32三、基坑开挖过程监测32第十三章 基坑工程应急预案34后附各阶段的施工图纸35第一章 工程概况一、工程概况1.1项目名称：浦东加工仓储

4、物流基地项目15#楼基坑围护1.2项目位置：浦东新区新场镇工业园1.3建设单位：上海豪海企业管理有限公司1.4围护设计单位：上海沪防建筑设计有限公司1.5 总承包单位：上海南汇建工集团坦直建筑有限公司1.6施工单位：上海保南建筑工程有限公司1.7 基坑概况、规模及挖深如下：（1）本次围护设计主要针对15#楼，基坑面积约252m2，围护周边长约68m。（2）目前现场自然地面取平整后标高3.750m（相对标高-0.700m）。（3）围护对象：15#楼。（4）基坑规模：基坑挖深：根据现场平整后自然地面平均标高3.750m考虑，本工程0.000=4.450m，地面相对标高-0.700（以下若无特别说明

5、均为相对标高）。根据现有的图纸资料，东侧底板面标高-3.950，底板厚500，垫层厚100，垫层底标高-4.550，挖深3.850m；西侧底板面标高-5.450，底板厚500，垫层厚100，垫层底标高-6.050，挖深5.350m；中间落深区底板面标高-6.250，底板厚500，垫层厚100，垫层底标高-6.850，挖深6.150m。具体详见围护平面图及剖面图。1.8基坑工作量具体围护工作量见下表：序号项目单位工程量备注1双轴搅拌桩m34602水泥掺量13%，暗浜区域16%2200厚砼压顶4363井点降水套2注：结算以实际工程量为准。二、工程地质及周边环境介绍2.1工程地质条件(1). 由勘察

6、单位提供的上海豪海企业管理有限公司浦东加工仓储物流基地项目岩土工程勘察报告。(2). 拟建场地位于长江三角洲入海口东南前缘，为滨海平原地貌。勘察期间，拟建场地内大部分为空地，其天然地形基本平坦，现场场地已平整完成，根据现场资料，场地自然地面绝对标高在3.750m。(3). 根据地质报告显示，拟建场地东侧有一条由南西北的暗浜分布，宽约25米，深3米。施工阶段需要进一步探明围护体范围是否有暗浜分布，围护体范围内的浜填土必须挖除,且以较好的素土分层密实回填，确保围护成桩质量。(4). 场地浅部地下水属于潜水类型，其水位动态变化主要受控于大气降水和地面蒸发等。设计计算按地下水位0.5m考虑。根据地质报

7、告，场地内地下水和地基土对混凝土具有微腐蚀性。2.2 周边环境情况：见下页图周边环境图（1）基坑北侧：基地北侧围墙外为园区道路，距离约为16m，离围墙约为10米。（2）基坑西侧：基地西侧为施工用地，现为空地（3）基坑南侧：基地南侧为施工用地，现为空地（4）基坑东侧：基地东侧为施工用地，现为空地三、设计阐述开挖深度为3.855.35m，局部落深0.8m。 本工程设计采用水泥土搅拌桩重力坝的围护体系：（1） 基坑东侧，挖深3.85m：考虑采用重力坝，坝体宽度为3.2m，水泥掺量13%，插入坑底以下4.65m（搅拌桩有效桩长8.5m）。（2） 基坑南侧，挖深3.856.15m：考虑基坑开挖较深，搅拌

8、桩采用坝体宽度为3.24.2m，有效桩长8.512m；中间落深区采用重力坝，坝体宽度为5.2m，水泥掺量13%，插入坑底以下7.35m（有效桩长13.5m），坑内设置6米三排通长搅拌桩加固以控制基坑变形。（3） 基坑西侧，挖深5.35m：考虑基坑开挖较深，采用4.2m宽水泥搅拌桩重力坝，水泥掺量13%，插入坑底以下6.65m（有效桩长12m）。（4） 基坑北侧，挖深3.856.15m：考虑基坑开挖较深，搅拌桩采用坝体宽度为3.24.2m，有效桩长8.512m；中间落深区采用重力坝，坝体宽度为5.2m，水泥掺量13%，插入坑底以下7.35m（有效桩长13.5m），坑内设置6米三排通长搅拌桩加固以

9、控制基坑变形。（5） 基坑内高低差区域（4轴南北）：考虑采用双排搅拌桩进行加固围护，桩长6m。详细见设计方案及图纸第二章 施工准备及总体部署一、方案编制依据1.1岩土工程勘察报告、围护施工图、总平面布置图。1.2建筑地基基础工程施工质量验收规范(GB50202-2002)、建筑工程施工质量验收统一标准（GB50300-2001）、工程测量规范（GB50026-2007）、建筑地基基础设计规范（GB50007-2011）、基坑工程设计规程 (DGJ08-61-97)、地基处理技术规范 (DGJ08-40-2010)、软土地基深层搅拌加固法技术规程(YBJ225-91)、混凝土结构工程施工质量验收

10、规范（GB50204-2002）、钢筋焊接及验收规范（JGJ/18-2012）、建筑钢结构焊接技术规程（JGJ81-2002）、建筑基坑支护技术规程 (JGJ120-99)、建筑地基基础设计规范（GB50007-2002）、建筑机械使用安全技术规程（JGJ33-2012）、施工现场临时用电安全技术规范（JGJ46-2005）等现行国家及上海市施工规范及质量标准。1.3国家及上海市颁布的其它安全操作规程及文明施工规定。二、技术准备2.1熟悉了解和审查施工图纸及其设计文件，在此基础上搞好施工图设计交底。了解和审查图纸要弄清设计意图和设计要求。为便于贯彻实施，审查时还应对图纸是否存在错误、不明确或疑

11、点进行检查，归纳后通过设计交底会议向设计单位提出，以求得更正、明确和意见统一。对图纸检查的重点：检查图纸是否完整有效；技术参数、平面尺寸、标高数据图面反映是否清晰或有遗漏；图与图之间是否存在矛盾；图纸要求的做法在实际施工操作中是否可行；建筑框线现场实际施放及其与建筑红线关系是否和总平面图一致。2.2做好施工组织设计交底。由项目工程师向参与施工及管理的项目管理人员、技术人员和机组班长进行交底。交底后将项目工程师签署的技术交底文件交技术组、施工员、质量员和各机组班长留存，作为指导施工的技术依据。同时，施工员应在施工前按工序和操作要点向各机组成员再进行技术交底。施工组织设计交底时重点应注意：交底要讲

12、解施工图纸和设计要求、施工操作方法和技术措施；交底必须贯彻施工验收规范、技术规程、工艺标准和质量检验评定标准等要求。三、施工设备、材料准备3.1据工程需要，提前做好施工用机械设备的计划报批和调拨工作，于开工前五日安排和组织调运进场。工程施工人员应责成专人于规定的开工日前，负责落实好设备的维修保养和安装调试试运转工作。 机械设备配置和控制的重点是：设备选型合理，配套完善，机械性能状态经现场试运转验收，证明能满足连续施工的需要。 3.2对用于实施监视和测量所需的器具（水准仪、经纬仪和100m钢卷尺）的符合性进行开工前的检查验收。 测量仪器控制的重点是：自检无明显度量矢离和几何尺寸走样。具备证明自身

13、精度合格的检定证书或校准报告，且在有效期内。3.3各种材料计划总用量和分批进货量，经业主单位、项目管理单位及监理单位同意，填写产品采购计划审批表，向工程管理部办理材料订购审批手续和组织采购。材料进场后，由质量员会同材料员及当班负责人对材料进行现场验收，并将验收结果记入当天的施工日记，进行备案。进场材料严格把好质量、数量关，并按指定地点堆（码）放好。3.4材料采购控制的重点：为避免不合格材料经非正规渠道流入施工现场，材料必须从合格供应商处购买。同时，材料必须有质量证明文件。四、其他施工准备4.1做好设备的安装及调试工作。用于测量定位的经纬仪、水准仪应检验其自身精度，并在有效使用期限内。用于施工的

14、机械设备应检修保养完毕，使其处于良好的机械性能状态，并需通过上海机械专业检测部门检测合格，方能投入使用。4.2施工现场备好处理各种机械事故所需的器具，备足施工所用的原材料和易损易坏的机械配件。4.3施工前应复核测量基准点、水准点及建筑物的基准线，并注意采取保护措施。4.4在施工图审核基础上参与由设计单位、监理单位参加的设计图纸交底会议，开工前做好施工组织技术交底及安全技术交底工作。4.5原材料按计划提前进场，并具有产品合格证和质保书，并及时送样复试。4.6甲方施工前提供场地场内四周管线图，以便采取相应的施工保护措施，避免造成不必要的损失。4.7落实办好正常开工所需履行的各种审批、验证手续。五、

15、工程重点控制1、为确保基坑工程顺利安全的进行施工，围护结构施工完成后必须对围护结构、周边环境等进行信息监测，监测必须聘请专业的监测单位并制定专项基坑监测方案，且需通过专家评审。2、围护桩施工中必须加强成桩质量控制，适当减慢成桩速率、增加水泥掺量等技术措施，以确保围护桩的施工质量。3、水泥浆配置控制：水泥浆拌制必须在搅拌后台设有水泥浆配比单，明确水、水泥的投放量，水按搅拌桶的体积计算、水泥的投放量按台秤过磅重量投放，本次双轴搅拌桩水灰比选用0.50.55，水泥浆的比重主要采用水泥浆比重计进行计量控制。4、搅拌桩水泥掺入量控制：根据不同的桩型、桩长计算出单桩理论水泥用量，结合单桶水泥浆配置的水泥用量得出单桩成桩所需用
