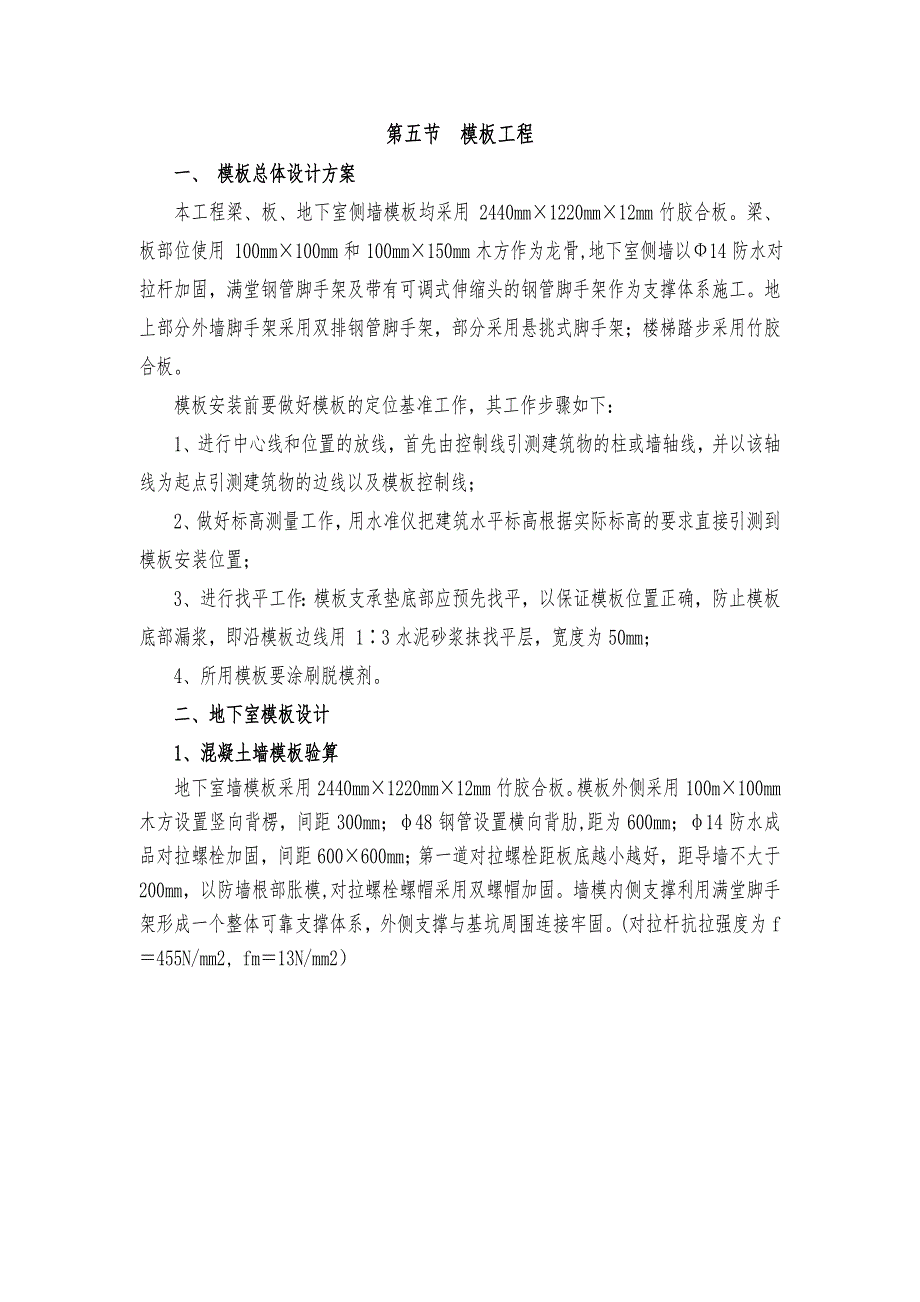

1、第五节 模板工程一、 模板总体设计方案本工程梁、板、地下室侧墙模板均采用 2440mm1220mm12mm竹胶合板。梁、板部位使用 100mm100mm和100mm150mm木方作为龙骨,地下室侧墙以14防水对拉杆加固，满堂钢管脚手架及带有可调式伸缩头的钢管脚手架作为支撑体系施工。地上部分外墙脚手架采用双排钢管脚手架，部分采用悬挑式脚手架；楼梯踏步采用竹胶合板。 模板安装前要做好模板的定位基准工作，其工作步骤如下：1、进行中心线和位置的放线，首先由控制线引测建筑物的柱或墙轴线，并以该轴线为起点引测建筑物的边线以及模板控制线；2、做好标高测量工作，用水准仪把建筑水平标高根据实际标高的要求直接引测

2、到模板安装位置；3、进行找平工作：模板支承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆，即沿模板边线用 13水泥砂浆抹找平层，宽度为50mm；4、所用模板要涂刷脱模剂。二、地下室模板设计1、混凝土墙模板验算地下室墙模板采用2440mm1220mm12mm竹胶合板。模板外侧采用100m100mm木方设置竖向背楞，间距300mm；48钢管设置横向背肋,距为600mm；14防水成品对拉螺栓加固，间距600600mm；第一道对拉螺栓距板底越小越好，距导墙不大于 200mm，以防墙根部胀模,对拉螺栓螺帽采用双螺帽加固。墙模内侧支撑利用满堂脚手架形成一个整体可靠支撑体系，外侧支撑与基坑周围连接牢

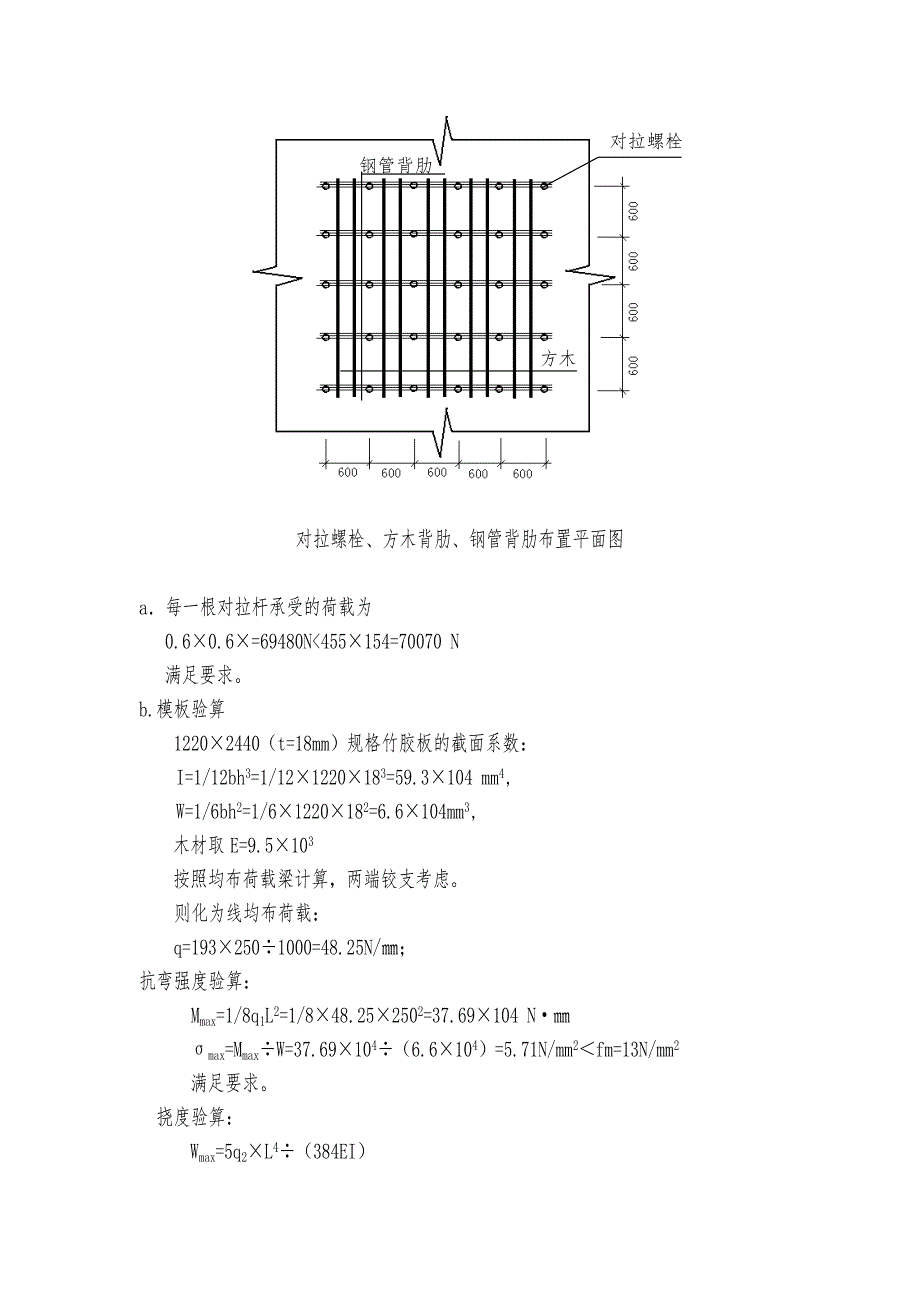

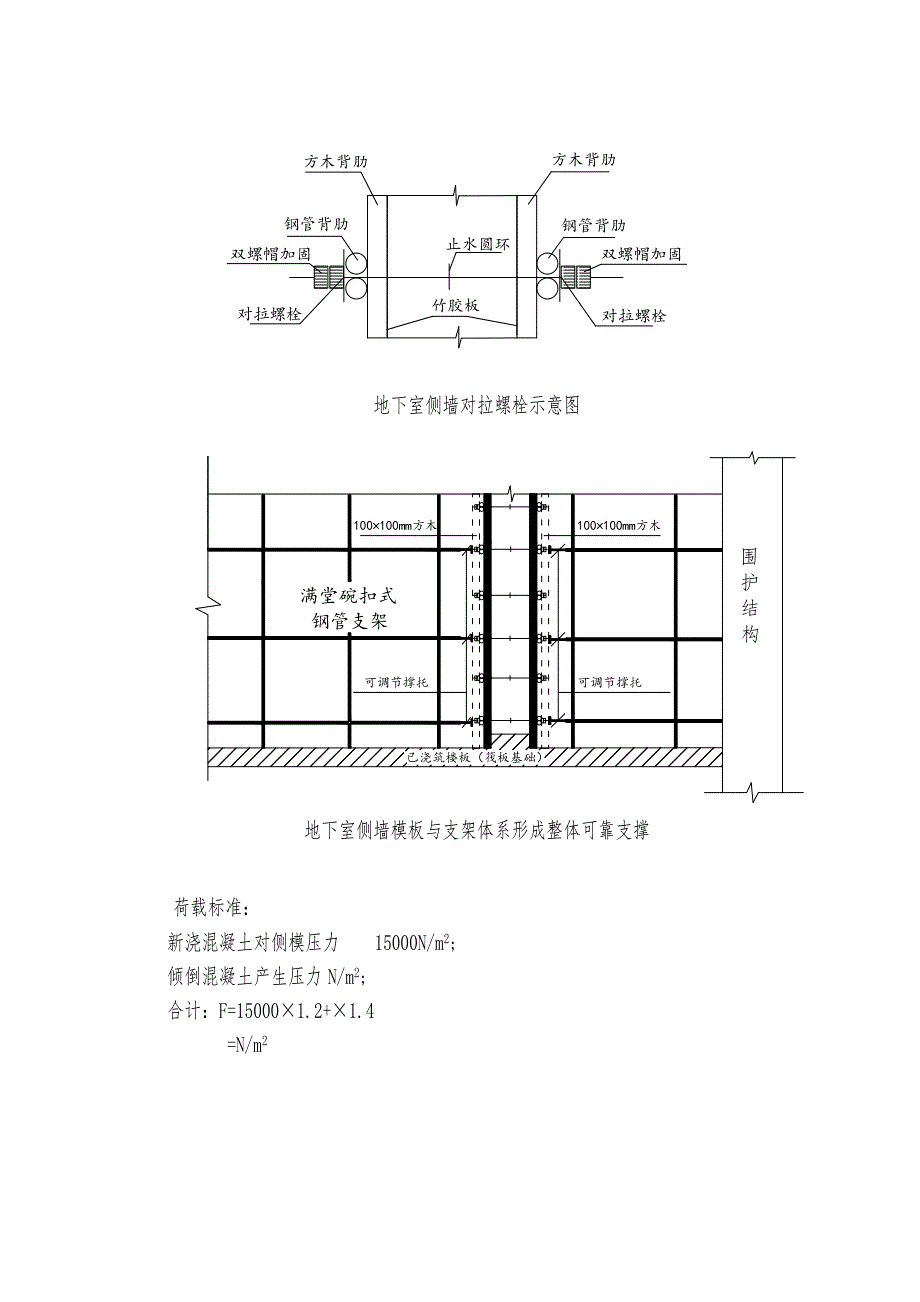

3、固。(对拉杆抗拉强度为f455N/mm2, fm13N/mm2）地下室侧墙对拉螺栓示意图地下室侧墙模板与支架体系形成整体可靠支撑荷载标准：新浇混凝土对侧模压力 15000N/m2;倾倒混凝土产生压力N/m2;合计：F=150001.2+1.4=N/m2对拉螺栓方木钢管背肋 侧墙模板计算简图对拉螺栓、方木背肋、钢管背肋布置平面图a每一根对拉杆承受的荷载为 0.60.6=69480N455154=70070 N满足要求。b.模板验算 12202440（t=18mm）规格竹胶板的截面系数：I=1/12bh3=1/121220183=59.3104 mm4, W=1/6bh2=1/61220182=6

4、.6104mm3,木材取E=9.5103 按照均布荷载梁计算，两端铰支考虑。则化为线均布荷载： q=1932501000=48.25N/；抗弯强度验算： Mmax=1/8q1L2=1/848.252502=37.69104 N max=MmaxW=37.69104（6.6104）=5.71N/mm2fm=13N/mm2满足要求。挠度验算：Wmax=5q2L4（384EI）=548.252504（3849.510359.3104）=0.442=L/150满足要求。c.方木背楞验算背楞采用100100mm方木，跨度为600。100100mm方木的截面系数:I=1/12bh3=1/121001003

5、=833104 mm4, W=1/6bh2=1/61001002=167103mm3，木材取E=9.5103按照均布荷载简支梁验算： 化为线均布荷载： q=21.162501000=48.25N/ Mmax =1/8q1L2=1/848.256002=217.1104 Nmax=MmaxW=217.1104（167103）=13N/mm2=fm=13 N/mm2满足要求。挠度验算： Wmax=（5q2L4）（384EI）=（548.256004）（3849.5103833104）=1.03w=L/400=600/400=1.5 mm满足要求。2、楼板模板设计现浇钢筋混凝土结构楼板，板厚0.20

6、m（负一层板厚0.12mm）,楼层最大净高6.1m（负一层净高5.4m），用竹胶板（长2440mm，宽度1220mm，厚18mm），内外方木承托（内肋采用100100mm的方木，间距300mm；外肋采用100150mm的方木，间距1200mm），用碗扣式483.5mm钢管作顶板模板支架。（立杆纵横间距为12001200mm（满堂架），横杆步距1200mm，立杆483.5mm，钢管容许荷载取30.0KN。f205N/mm2, fm13N/mm2）楼板模板与支撑体系a.模板支架的荷载：竹胶合板及连接件自重力 750N/m2;钢管支架自重力 250N/m2;新浇混凝土重力 5000N/m2; cc飞

7、 倾倒混凝土产生压力 2000N/m2;钢筋自重力 118 N/m2;施工荷载 3000N/m2;合计：F=（750+250+5000+118）1.2+（3000+2000）1.4=14341.6 N/m2楼板竹胶板强度和挠度验算12202440（t=18mm）规格竹胶板的截面系数：I=1/12bh3=1/121220183=59.3104 mm4, W=1/6bh2=1/61220182=6.6104mm3，木材取E=9.5103 按照均布荷载简支梁计算化为线均布荷载： q1=14.34163001000=4.3 N/(用于承载力验算)； q2=（0.75+0.25+5+0.118）1.2+

8、21.43001000=3 N/(用于挠度验算)。抗弯强度：Mmax=1/8q1L2=1/84.33002=4.84104 Nmax=MmaxW=4.84104（6.6104）=0.73 N/mm2fm=13N/mm2满足要求。挠度验算：Wmax=5q2L4（384EI）=533004（3849.510359.3104）=0.062=L/150满足要求。楼板支架验算楼板立管稳定性检算b.483.5钢管容许荷载N计算：长细比=Li=120015.8=75.95查表得=0.744483.5钢管：A=4892，回转半径i=15.8 N= Af=0.744489205=74582.3N30000Nc.

9、钢管立于内外楞十字交叉处，每一区格面积为1.21.2=1.44 m2每根立杆承受的荷载为N=1.44 m214341.6 N/m2=20651.9N。d.钢管立杆的受压应力为：=NA=20651.9489 N/2=42.23 N/2长细比=Li=120015.8=75.95查附录表得=0.744=NA=20651.94890.744=56.76 N/2f=205 N/2满足要求。内楞强度和挠度验算(100mm100mm方木)内楞采用100100mm方木，间距为300。100mm100mm方木的截面系数:I=1/12bh3=1/121001003=833104 mm4, W=1/6bh2=1/6

10、1001002=167103mm3木材取E=9.5103按照均布荷载简支梁验算： 化为线均布荷载： q1=14.34163001000=4.3N/(用于承载力验算)； q2=（0.75+0.25+5+0.118）1.2+21.43001000=3N/(用于挠度验算)。抗弯强度： Mmax =1/8q1L2=1/84.312002=77.4104 N max=MmaxW=77.4104（167103）=4.63N/mm2fm=13 N/mm2 满足要求。挠度验算： Wmax=（5q2L4）（384EI）=（5312004）（3849.5103833104）=1.024w=L/400=1200/4

11、00=3 mm满足要求。外楞强度和挠度验算（100mm150mm方木）外楞采用100mm150mm方木，间距为1200。100mm150mm方木的截面系数:I=1/12bh3=1/121001503=2812.5104 mm4, W=1/6bh2=1/61001502=375103mm3木材取E=9.5103按照集中荷载简支梁验算：受力简图 F1=14341.60.31.2=5163 N (用于承载力验算)；F2=7341.60.31.2=2643 N(用于挠度验算)。 Mmax=10325.9520.6-5163/20.6-51630.3=3.1106Nmax=MmaxW=3.1106（37

12、5103）=8.26N/mm2fm=13 N/mm2 满足要求。挠度验算：Wmax= Mmax/48EI=1.6106（489.51032812.5104）01200/400=3满足要求。楼板梁竹胶板强度和挠度验算楼板梁模板采用竹胶合板，支撑体系采用钢管支架，内外方木承托（内肋采用100100mm的方木，间距250mm；外肋采用100150mm的方木，间距600mm），用碗扣式483.5mm钢管作顶板模板支架。（立杆纵横间距为600600mm（满堂架），横杆步距1200，钢管容许荷载取30.0KN。f205N/mm2, fm13N/mm2）。两侧利用4.8钢管对拉螺栓加固，间距600mm布置。

13、楼板梁模板加固示意图a、模板支架的荷载：竹胶合板及连接件自重力 750N/m2;钢管支架自重力 250N/m2;新浇混凝土重力 10000N/m2;倾倒混凝土产生压力 2000N/m2;钢筋自重力 800 N/m2;施工荷载 3000N/m2;合计：F=（750+250+10000+800）1.2+（2000+3000）1.4=21160N/m2F=（750+250+800+10000）1.2=14160N/m2竹胶板强度和挠度验算12202440（t=18mm）规格竹胶板的截面系数：I=1/12bh3=1/121220183=59.3104 mm4, W=1/6bh2=1/61220182=6.6104mm3木材取E=9.5103 按照均布荷载简支梁计算化为线均布荷载： q1=21.162501000=5.29N/(用于承载力验算)； q2=14.162501000=3.72N/(用于挠度验算)。抗弯强度： Mmax=1/8q1L2=1/85.2925
