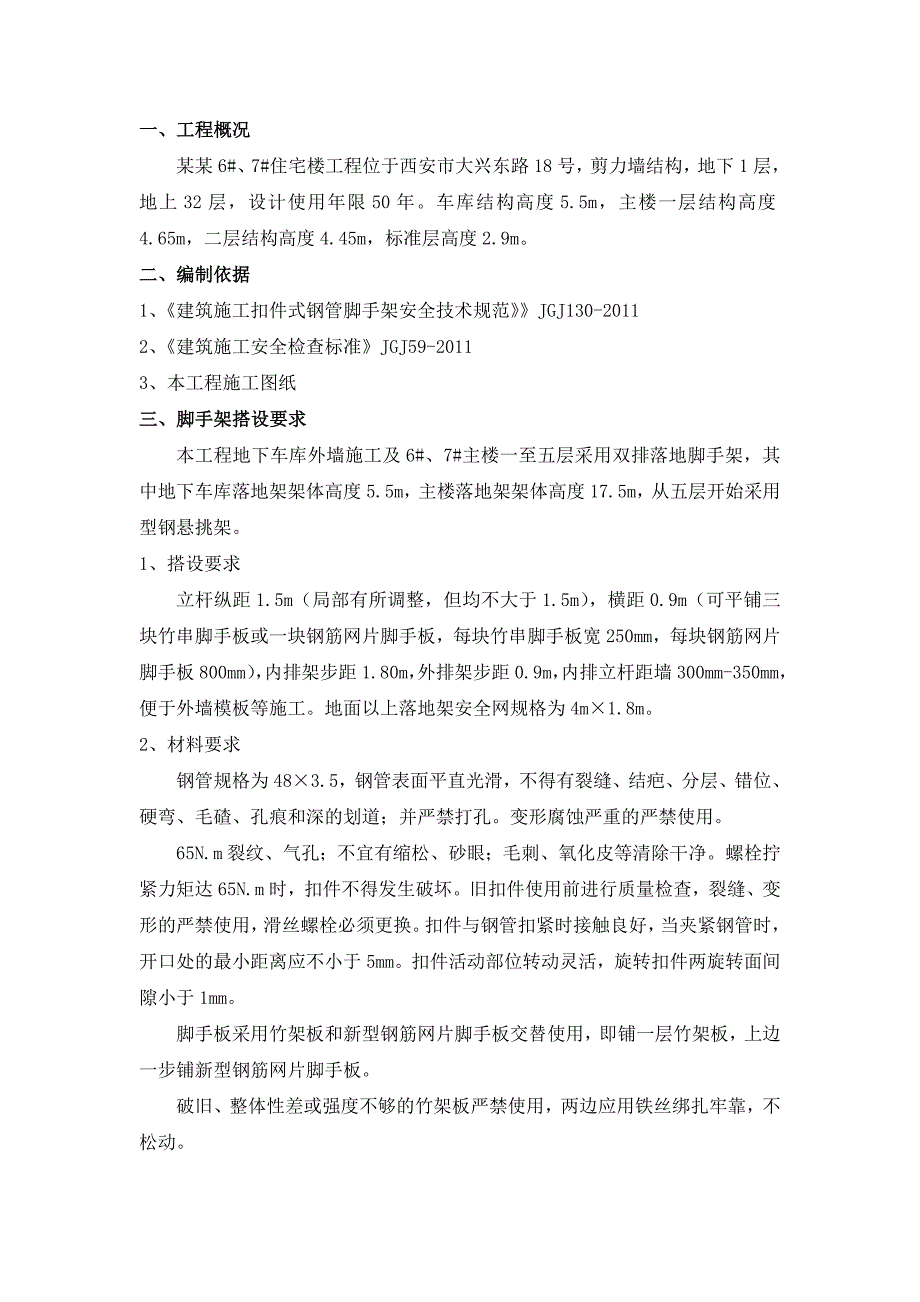

1、一、工程概况某某6#、7#住宅楼工程位于西安市大兴东路18号，剪力墙结构，地下1层，地上32层，设计使用年限50年。车库结构高度5.5m，主楼一层结构高度4.65m，二层结构高度4.45m，标准层高度2.9m。二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112、建筑施工安全检查标准JGJ59-20113、本工程施工图纸三、脚手架搭设要求本工程地下车库外墙施工及6#、7#主楼一至五层采用双排落地脚手架，其中地下车库落地架架体高度5.5m，主楼落地架架体高度17.5m，从五层开始采用型钢悬挑架。1、搭设要求立杆纵距1.5m（局部有所调整，但均不大于1.5m），横距0.9m

2、（可平铺三块竹串脚手板或一块钢筋网片脚手板，每块竹串脚手板宽250mm，每块钢筋网片脚手板800mm），内排架步距1.80m，外排架步距0.9m，内排立杆距墙300mm-350mm，便于外墙模板等施工。地面以上落地架安全网规格为4m1.8m。2、材料要求钢管规格为483.5，钢管表面平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛碴、孔痕和深的划道；并严禁打孔。变形腐蚀严重的严禁使用。65N.m裂纹、气孔；不宜有缩松、砂眼；毛刺、氧化皮等清除干净。螺栓拧紧力矩达65N.m时，扣件不得发生破坏。旧扣件使用前进行质量检查，裂缝、变形的严禁使用，滑丝螺栓必须更换。扣件与钢管扣紧时接触良好，当夹紧钢管

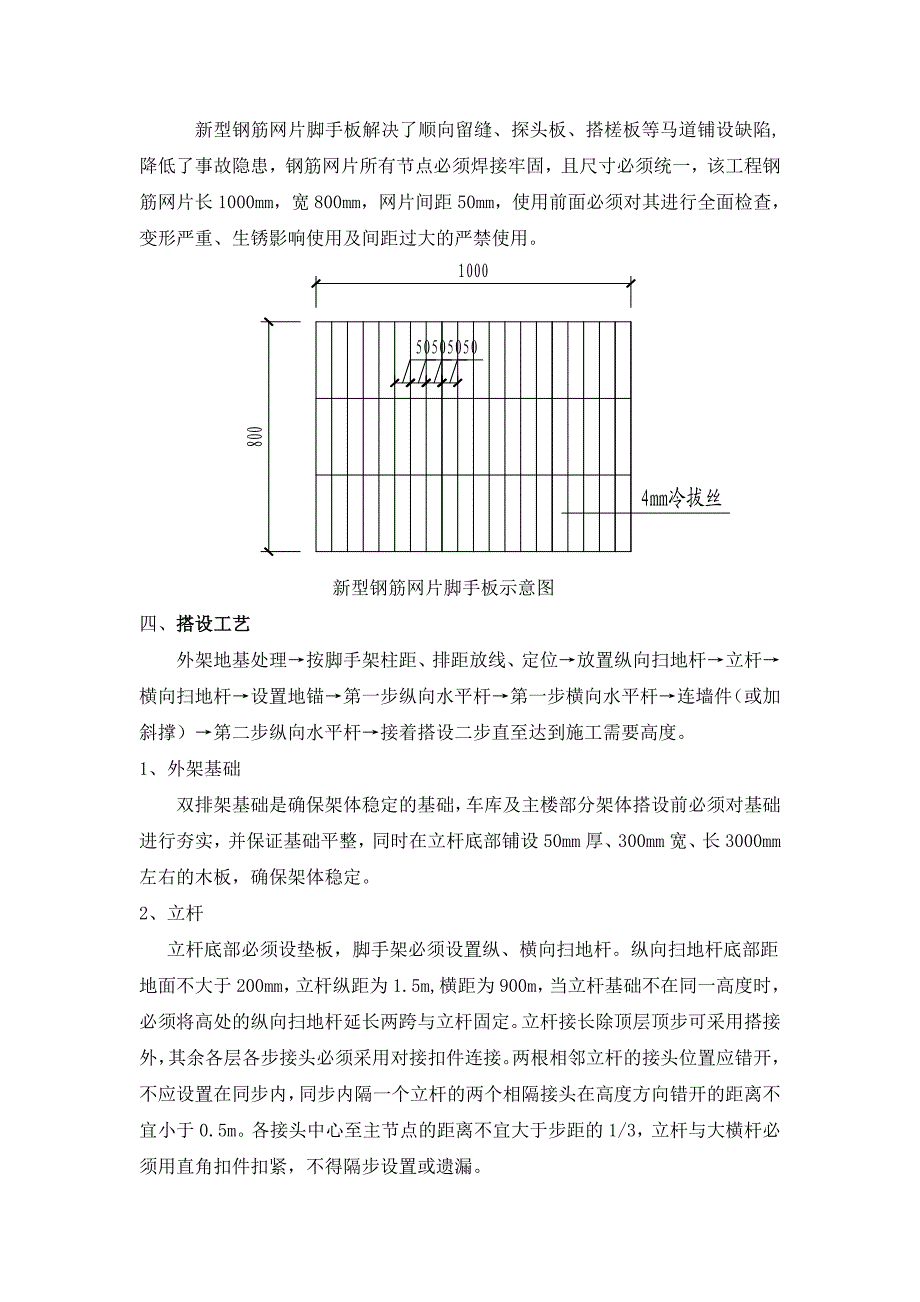

3、时，开口处的最小距离应不小于5mm。扣件活动部位转动灵活，旋转扣件两旋转面间隙小于1mm。脚手板采用竹架板和新型钢筋网片脚手板交替使用，即铺一层竹架板，上边一步铺新型钢筋网片脚手板。破旧、整体性差或强度不够的竹架板严禁使用，两边应用铁丝绑扎牢靠，不松动。新型钢筋网片脚手板解决了顺向留缝、探头板、搭槎板等马道铺设缺陷,降低了事故隐患，钢筋网片所有节点必须焊接牢固，且尺寸必须统一，该工程钢筋网片长1000mm，宽800mm，网片间距50mm，使用前面必须对其进行全面检查，变形严重、生锈影响使用及间距过大的严禁使用。 新型钢筋网片脚手板示意图四、搭设工艺外架地基处理按脚手架柱距、排距放线、定位放置纵

4、向扫地杆立杆横向扫地杆设置地锚第一步纵向水平杆第一步横向水平杆连墙件（或加斜撑）第二步纵向水平杆接着搭设二步直至达到施工需要高度。1、外架基础双排架基础是确保架体稳定的基础，车库及主楼部分架体搭设前必须对基础进行夯实，并保证基础平整，同时在立杆底部铺设50mm厚、300mm宽、长3000mm左右的木板，确保架体稳定。2、立杆立杆底部必须设垫板，脚手架必须设置纵、横向扫地杆。纵向扫地杆底部距地面不大于200mm，立杆纵距为1.5m,横距为900m，当立杆基础不在同一高度时，必须将高处的纵向扫地杆延长两跨与立杆固定。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。两根相邻立杆

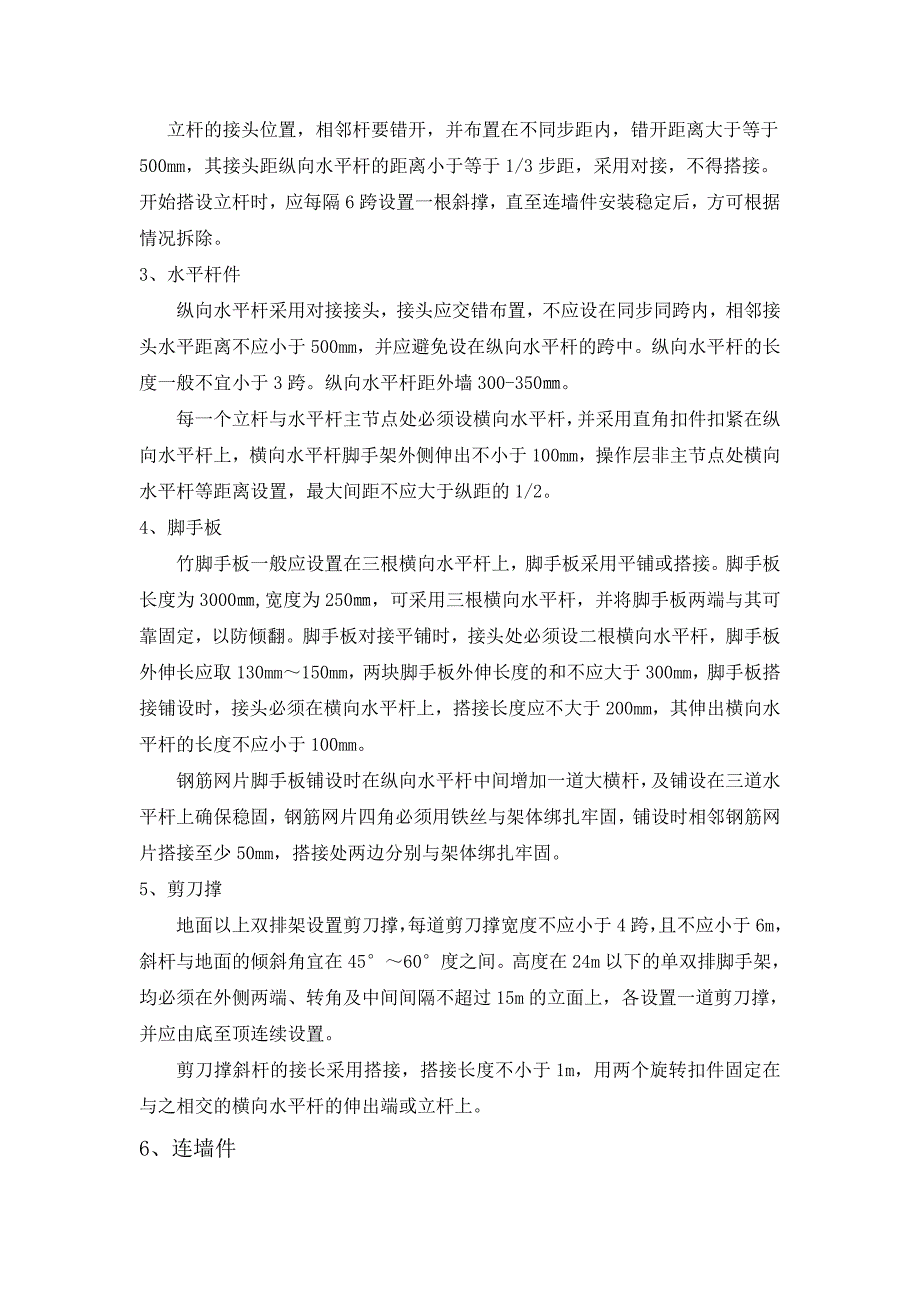

5、的接头位置应错开，不应设置在同步内，同步内隔一个立杆的两个相隔接头在高度方向错开的距离不宜小于0.5m。各接头中心至主节点的距离不宜大于步距的1/3，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。立杆的接头位置，相邻杆要错开，并布置在不同步距内，错开距离大于等于500mm，其接头距纵向水平杆的距离小于等于1/3步距，采用对接，不得搭接。开始搭设立杆时，应每隔6跨设置一根斜撑，直至连墙件安装稳定后，方可根据情况拆除。3、水平杆件纵向水平杆采用对接接头，接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。纵向水平杆的长度一般不宜小于3跨。纵向

6、水平杆距外墙300-350。每一个立杆与水平杆主节点处必须设横向水平杆，并采用直角扣件扣紧在纵向水平杆上，横向水平杆脚手架外侧伸出不小于100mm，操作层非主节点处横向水平杆等距离设置，最大间距不应大于纵距的1/2。4、脚手板竹脚手板一般应设置在三根横向水平杆上，脚手板采用平铺或搭接。脚手板长度为3000,宽度为250，可采用三根横向水平杆，并将脚手板两端与其可靠固定，以防倾翻。脚手板对接平铺时，接头处必须设二根横向水平杆，脚手板外伸长应取130mm150mm，两块脚手板外伸长度的和不应大于300mm，脚手板搭接铺设时，接头必须在横向水平杆上，搭接长度应不大于200mm，其伸出横向水平杆的长度

7、不应小于100mm。钢筋网片脚手板铺设时在纵向水平杆中间增加一道大横杆，及铺设在三道水平杆上确保稳固，钢筋网片四角必须用铁丝与架体绑扎牢固，铺设时相邻钢筋网片搭接至少50mm，搭接处两边分别与架体绑扎牢固。5、剪刀撑地面以上双排架设置剪刀撑，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾斜角宜在4560度之间。高度在24m以下的单双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置。剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，用两个旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。6、 连墙件本工程连墙件采用刚性连接件，采用4

8、82.7钢管，车库落地架外侧直接斜撑在基坑土钉墙上。并在立杆之间搭设斜撑。防止架体的倾斜和加强架体的整体性。主楼落地架连墙件按二步三跨设置，每根连墙件覆盖面积不超过40m2。四、脚手架搭设的质量要求地基基础：基础表面应坚实平整不积水，底座不滑动，沉降总量应小于等于10mm。立杆垂直度：允许偏差为20。间距：步距的允许偏差为20，柱距的允许偏差为50，排距的允许偏差为20。水平杆：纵向水平杆一根杆两端高差应不大于20mm，同跨内、外纵向水平杆高度差不大于等于10mm。横向水平杆外伸长度为120mm ,允许偏差小于20mm。纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。扣件安装：扣件螺栓拧紧

9、扭力距应在4065NM之间，在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点间相互距离不应大于150mm；对接扣件开口应朝上或朝内；各杆件端头伸出扣件边缘的长度不应小于100mm；作业层、斜道的拉杆和挡脚板的搭设应符合下列规定：栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度应为1.2m；挡脚板高度不应小于180mm；中栏杆应居中设置。脚手板的铺设应符合下列规定：脚手板应铺满、铺稳、离开墙面120150mm；采用对接或搭接时均应符合规范构造规定；脚手板探头应用直径3.2mm的镀锌钢丝固定在支撑杆件上；在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，

10、防止滑动；搭设完脚手架后，应随时挂设安全网。安全网采用防火阻燃密目式安全网（2000目）规格为15004000mm,设立于立杆和护身栏杆内侧，四周满挂围护，安全网应封严，与脚手架固定牢靠。扣件开口应朝上，但用于连接大横杆的对接扣件开口应朝架子内侧，螺栓朝上，避开开口朝上，以防雨水进入。脚手板伸出小横杆的外伸长度：如采用对接，宜在100150mm之间，如搭接，应大于等于100mm。五、脚手架拆除首先全面检查脚手架的扣件连接、连墙件、支撑体系是否符合安全要求，确定拆除顺序，逐级进行安全技术交底。其次，清除脚手架上杂物，拆除顺序应逐步由上而下进行，严禁上下同时作业，连墙件应随脚手架逐层拆除，当脚手架

11、采取分段、分立面拆除时对不拆除的脚手架两端，设置连墙杆和横向支撑加固。拆除后的构配件必须及时集中运至地面，严禁抛扔。1、拆除脚手架必须认真向操作人员进行安全交底，拆除时应设警戒区，设置明显标志，并有专人警戒，禁止行人进入。2、拆除脚手架前的准备工作应符合下列规定；应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；应由单位工程负责人进行拆除技术交底；应清除脚手架上杂物及地面障碍物。3、拆除脚手架时，应符合下列规定：拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件

12、整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；当脚手架采取分段分立面拆除时，对不拆除的脚手架两端，应先按规范构造规定设置连墙件和横向斜撑加固。4、严格遵守拆除顺序，由上而下，后绑着先拆，先绑着后拆。一般是先拆栏杆、脚手板，而后拆小横杆、大横杆、立杆等。5、统一信号，上下呼应，动作协调，当松开与另一人有关的结扣时，应先告知对方，以防坠落。6、拆下的扣件和配件应及时送至地面，严禁高空抛扔。卸料时应符合下列规定：各构配件严禁抛掷至地面；运至地面的构配件应及时检查、整修与保养，并

13、按品种、规格随时码堆存放。六、外脚手架安全技术要求1、脚手架搭设人员必须持证上岗，按要求戴好安全帽、安全带、穿防滑鞋等。2、脚手架搭设应按以下几个阶段进行质量检查，以便发现问题及时校正。 基础完工后及脚手架搭设前； 作业层上施加荷载前； 每搭设完6m8m高度后； 达到设计高度后； 遇有六级强风及以上风或大雨后；冻结地区解冻后； 停用超过一个月。3、操作层上的施工荷载应符合设计要求，不得超载，不得将模板支撑、缆风绳等固定在脚手架上，严禁任意悬挂起重设备。4、应设专人负责对脚手架进行经常检查和维修，尤其是在六级大风与大雨过后，停用超过一个月等特殊情况必须进行检查、维修。 5、六级及六级以上大风、雾

14、、雨、雪天应停止脚手架的作业。 6、在脚手架使用期间，严禁任意拆除主节点处的纵、横向水平杆、扫地杆，连墙件、支撑、挡脚板。如有拆除，均应采取安全措施。拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。7、外架外侧防护栏杆满挂密目网，以防坠物伤人。8、工地临时电线路的搭设及脚手架接地、避雷措施等按施工现场临时用电安全技术规范执行。 9、在脚手架使用期间，严禁拆除下列杆件： 主节点处的纵、横向水平杆，纵、横向扫地杆； 连墙件。 10、当在脚手架使用过程中开挖脚手架基础下的设备或管沟时，必须对脚手架采取加固措施。七、防火、消防措施1、垂直悬挂安全网应采用密目防火安全网。2、项目部建立义务消防队，以防发生火灾时应急处理。3、在脚手架高处进行焊接作业时，应用非燃性材料做接火盘，大风天气焊接应设置挡风板，防止火花飞溅，造成架板和防护设施燃烧。4、操作层必须防止灭火器。
