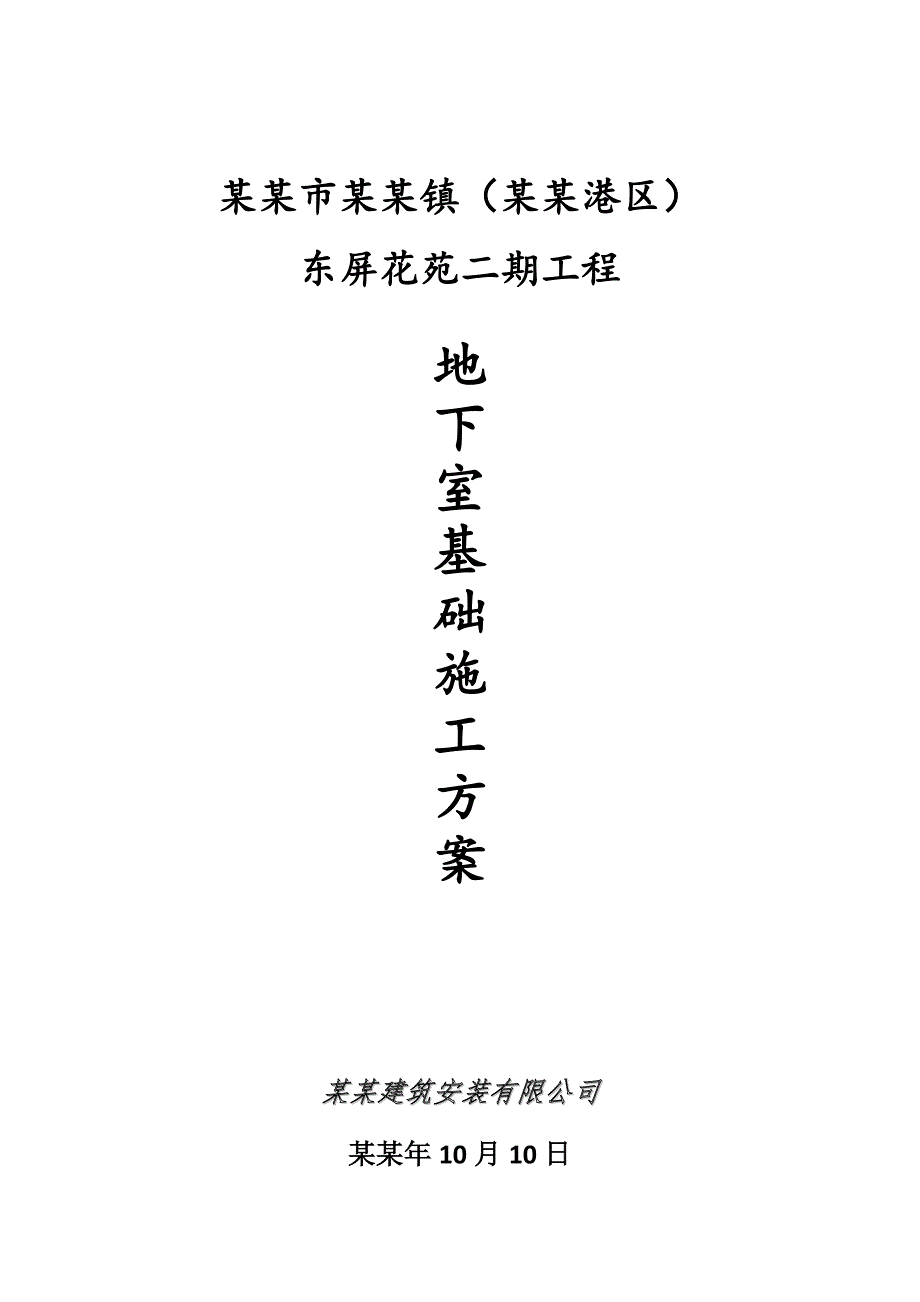

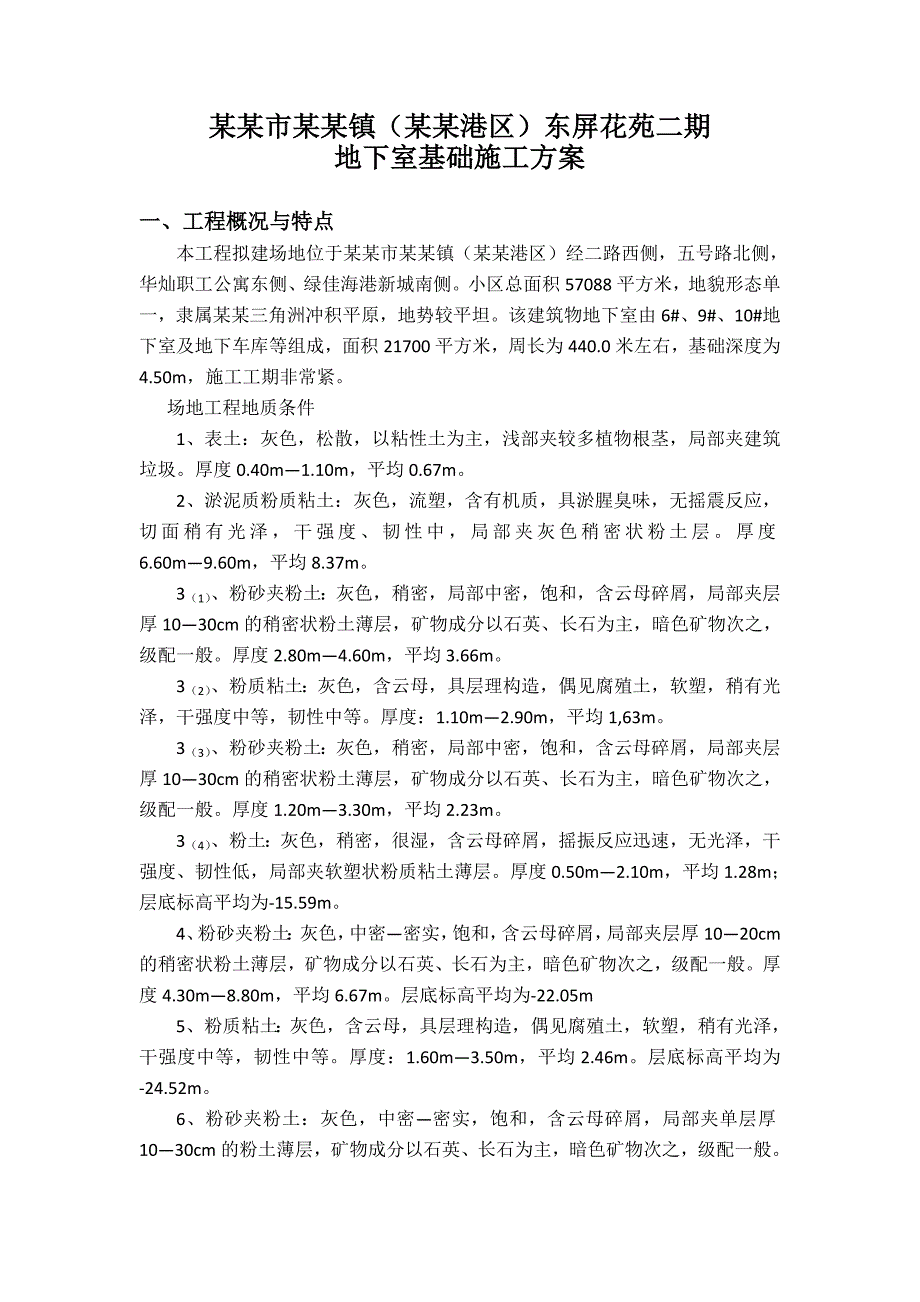

1、某某市某某镇（某某港区）东屏花苑二期工程地下室基础施工方案某某建筑安装有限公司某某年10月10日某某市某某镇（某某港区）东屏花苑二期地下室基础施工方案一、工程概况与特点本工程拟建场地位于某某市某某镇（某某港区）经二路西侧，五号路北侧，华灿职工公寓东侧、绿佳海港新城南侧。小区总面积57088平方米，地貌形态单一，隶属某某三角洲冲积平原，地势较平坦。该建筑物地下室由6#、9#、10#地下室及地下车库等组成，面积21700平方米，周长为440.0米左右，基础深度为4.50m，施工工期非常紧。场地工程地质条件1、表土：灰色，松散，以粘性土为主，浅部夹较多植物根茎，局部夹建筑垃圾。厚度0.40m1.10

2、m，平均0.67m。2、淤泥质粉质粘土：灰色，流塑，含有机质，具淤腥臭味，无摇震反应，切面稍有光泽，干强度、韧性中，局部夹灰色稍密状粉土层。厚度6.60m9.60m，平均8.37m。3（1）、粉砂夹粉土：灰色，稍密，局部中密，饱和，含云母碎屑，局部夹层厚1030cm的稍密状粉土薄层，矿物成分以石英、长石为主，暗色矿物次之，级配一般。厚度2.80m4.60m，平均3.66m。3（2）、粉质粘土：灰色，含云母，具层理构造，偶见腐殖土，软塑，稍有光泽，干强度中等，韧性中等。厚度：1.10m2.90m，平均1,63m。3（3）、粉砂夹粉土：灰色，稍密，局部中密，饱和，含云母碎屑，局部夹层厚1030cm

3、的稍密状粉土薄层，矿物成分以石英、长石为主，暗色矿物次之，级配一般。厚度1.20m3.30m，平均2.23m。3（4）、粉土：灰色，稍密，很湿，含云母碎屑，摇振反应迅速，无光泽，干强度、韧性低，局部夹软塑状粉质粘土薄层。厚度0.50m2.10m，平均1.28m；层底标高平均为-15.59m。4、粉砂夹粉土：灰色，中密密实，饱和，含云母碎屑，局部夹层厚1020cm的稍密状粉土薄层，矿物成分以石英、长石为主，暗色矿物次之，级配一般。厚度4.30m8.80m，平均6.67m。层底标高平均为-22.05m5、粉质粘土：灰色，含云母，具层理构造，偶见腐殖土，软塑，稍有光泽，干强度中等，韧性中等。厚度：1

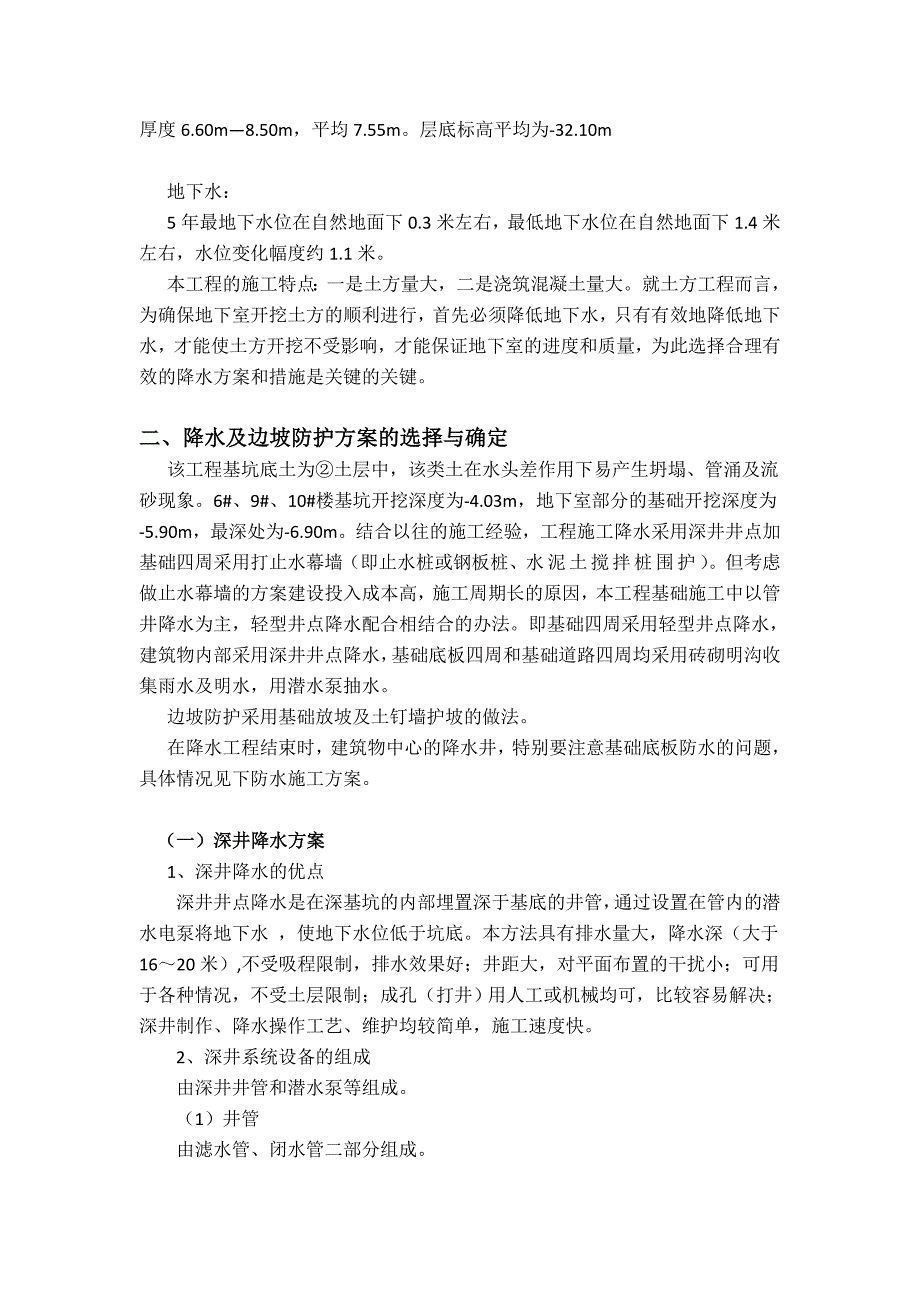

4、.60m3.50m，平均2.46m。层底标高平均为-24.52m。6、粉砂夹粉土：灰色，中密密实，饱和，含云母碎屑，局部夹单层厚1030cm的粉土薄层，矿物成分以石英、长石为主，暗色矿物次之，级配一般。厚度6.60m8.50m，平均7.55m。层底标高平均为-32.10m 地下水：5年最地下水位在自然地面下0.3米左右，最低地下水位在自然地面下1.4米左右，水位变化幅度约1.1米。本工程的施工特点：一是土方量大，二是浇筑混凝土量大。就土方工程而言，为确保地下室开挖土方的顺利进行，首先必须降低地下水，只有有效地降低地下水，才能使土方开挖不受影响，才能保证地下室的进度和质量，为此选择合理有效的降水

5、方案和措施是关键的关键。二、降水及边坡防护方案的选择与确定该工程基坑底土为土层中，该类土在水头差作用下易产生坍塌、管涌及流砂现象。6#、9#、10#楼基坑开挖深度为-4.03m，地下室部分的基础开挖深度为-5.90m，最深处为-6.90m。结合以往的施工经验，工程施工降水采用深井井点加基础四周采用打止水幕墙（即止水桩或钢板桩、水泥土搅拌桩围护）。但考虑做止水幕墙的方案建设投入成本高，施工周期长的原因，本工程基础施工中以管井降水为主，轻型井点降水配合相结合的办法。即基础四周采用轻型井点降水，建筑物内部采用深井井点降水，基础底板四周和基础道路四周均采用砖砌明沟收集雨水及明水，用潜水泵抽水。边坡防护

6、采用基础放坡及土钉墙护坡的做法。在降水工程结束时，建筑物中心的降水井，特别要注意基础底板防水的问题，具体情况见下防水施工方案。（一）深井降水方案1、深井降水的优点深井井点降水是在深基坑的内部埋置深于基底的井管，通过设置在管内的潜水电泵将地下水 ，使地下水位低于坑底。本方法具有排水量大，降水深（大于1620米）,不受吸程限制，排水效果好；井距大，对平面布置的干扰小；可用于各种情况，不受土层限制；成孔（打井）用人工或机械均可，比较容易解决；深井制作、降水操作工艺、维护均较简单，施工速度快。2、深井系统设备的组成由深井井管和潜水泵等组成。（1）井管由滤水管、闭水管二部分组成。滤水管和闭水管采用D40

7、0的混凝土管，长度为1m0.05m，滤水管采用80目尼龙丝布包裹井管，以此达到虑水目的。（2）水泵采用出口直径D75的潜水泵。（3）滤砂每口井约8-10t粗砂。3、深井布置（1）根据建筑物总平面布置图，经理论计算，并结合实际经验，深井井点沿外排轻型井点降水管向内6.57.5m布置，井距为1315m。（2）测放井位根据施工图的纵、横轴线，合理安排测点放出各个井位，测放出各口管井的位置，并做好控制桩标志并加以保护，以及提供挖土机配合施工，井位测放误差不得超过30cm。（3）管井内径为40cm，钻70cm的井孔，并采用QZ-1250型潜水泵电钻正循环成孔，管井周围用粗砂作滤料灌填。井深度为25米左右

8、。（4）根据工程勘察报告，因本地区地下水-1825m的为丰水区，故井深度应设至最低点-14m左右为最佳，若过浅达不到降水的效果。（5）打井结束要用粗砂进行填实，以提高井的透水性。4、管径的间距根据经验公式：井距d=（1315）2*3.14r，取d=（1315）*2*3.14*0.2=16.318.8米，实际采用井距为15米左右（详见管井平面布置图）坑基涌水量计算：第一小时降水量大约：3T*16=48T或3T*22=66T第一天出大约水量： 48*24=1152T或66*24=1584T地下水的供应量若不及泵的总出水量，故基坑的涌水量将出现越抽越少的现象，这样就可达到理想的降水效果。5、共需54

9、口深井降水井，具体布置深井降水平面布置图6、技术措施（1）深水井打完后，将立即开泵抽水降水，并派34人具体负责，24小时巡回检查抽水、排水情况，保证深井连续抽水，如出现停电，工地将用备用发电机组发电抽水。（2）在管井降水期间，对井内的水位必须定时测量，一般每个台班施测两次，并做好井内水位测量记录。（3）深水井降水后，在土方开挖的过程中，如遇到特殊情况时可视情况采取相应的补救措施。7、对于基础集水坑处有中间出现地下水位上升情况采取布置轻型井点降水，配合深井降水。（二）轻型井点降水方案本基坑因四周未考虑做止水幕墙，在基础外四周56m左右，选用轻型井点降低该工程的地下水位最为经济。根据本公司长期的施

10、工经验和理论计算，结合本工程的实际情况采用外围临时井点（详见布置图）的布置方法。井点布置时应采用缩短总管长度的办法，减少集水真空的体积，增强降水效果。施工时应严格控制井点管沉设间距，一般在1.2m以内。总管长度控制在30m左右。其中的深基坑采用二次降水确保施工顺利进行。1、轻型井点降水计算 1）、井点管长度计算： HH1+h+IL(m) H1井点降水埋设面至基坑地面的距离(m) h基坑地面到降低后的地下水位线的距离取 0.5mI水力坡度，环状井点取1/10 L井点管至基坑中心的距离(m)H5.90+1/1010=5.90m 取6 m2）、涌水量计算有效深度h值S/S+L0.20.30.50.8

11、H1.3(S+L)1.5(S+L)1.7(S+L)1.85(S+L)抽水影响半径：R=1.95S（HK）1/2=52.62mH含水层厚度(m) 见地质报告粉质土(2.71m)K土的渗透系数m/d,KV9.32E0.4,KH2.04E/0.4基坑假设半径： X0=(F/)1/2=(4280/3.14) 1/2=36.92mF为环型系统所见围的面积(4280m2)根据计算：假想半径X0影响半径R，环型井点系统满足要求基坑涌水量计算： Q=1.366K(2H-S)S/(R-X0) =10512.88m3/d单根井管的极限涌水量计算： q=65dI(K)1/3 =2.82 m3/dd滤管直径(m) I

12、滤管长度(m) K土的渗透系数m/d 3）、共需16台井点降水泵，具体布置见井点降水平面布置图 2、施工技术A、开沟：施工前，由机械开挖宽1m的沟槽，以便冲孔时大量水的循环和排放，深度为挖掉沟槽内的杂物为止(一般为1.5m左右)。B、冲孔：冲孔时冲枪应垂直插入土中，并作环形摆动，以加快土体溶解，确保滤管四周及底部能填入足够的黄砂。C、埋管：井孔冲成后插入井点支管，且位于孔的中间，以确保支管四周填砂均匀。D、加砂：开始加入20kg砂后，提起支管使砂沉入孔底，继续加砂的同时摆动支管，使砂能充分灌入，淹没滤头。E、管路设备连接：管路连接时的包丝管不得有破损，各接头要缠紧不得漏气。真空泵尽量靠近总管，

13、减少真空损失。F、机组运行：在运转过程中，现场操作人员要通过对真空表读数的变化和连接软管中水流的变化及时发现有无“漏气”现象。如有此现象采用薄膜缠线连接软管和用铁丝扎紧连接软管的方法排除“漏气”。G、排水：排水管尽量成下坡布置，抽出地下水经沉定后排离基坑。4).施工时应注意以下几点 A 本工程采用人工高压水冲孔法成孔，端部必须扩孔、深度应大于井管深度0.5m。 B 冲孔成型后采用二次灌砂法，即回灌部分底砂后再下井管，然后立即回灌黄砂。 C 黄砂选用中粗砂规格。 4 先排设总管后打井点管，井管打好后当天必须连接好，并立即抽水，避免淤积。 D 井点支管与总管的连接管必须确保严密，严禁采用破损的总管

14、、软管，一旦发现立即更换。 E 抽水期间应保证电力供应，不得长时间断电，以免产生淤积，影响抽水效果。3、机械设备轻型井点采用1995年曾获上海市重大科研成果奖的轻型井点喷射机组，机组型号为IBL-9-60，电机功率7.5KW，总管65mm，支管48mm，滤头长度800mm。 4、人员配置 施工时一般配备电工2名；管工6名；铺工5名组成。开机后由26名人员实行24小时看护。可根据工程实际情况做好各组同时施工的准备。5、安全生产及现场文明施工5.1安全用电1、现场施工用电采用三相五线制。2、配电箱设置总开关，同时做到一机一闸一漏电保护。3、照明与动力用电分开，插座上标明设备使用名称。4、电缆线及支

15、线架空或埋地，架空敷设采用绝缘子，不直接绑扎在金属构架上，严禁用金属裸线绑扎。5、移动电箱内动力与照明分箱设置。6、电线和设备安装完毕以后，由动力部门会同安全部门对施工现场进行验收，合格后方可使用。7、经常对职工进行电气安全教育，未经考核合格的电工、机工和其他人员一律不准上岗作业。5.2文明施工1、严格遵守施工现场安全生产六大纪律及有关规定、规程，作好安全生产。2、在施工前应进行安全技术交底，施工中作好有关安全台帐，现场安全员监督安全生产。3、严格遵守市有关卫生、市容、消防、环境等规定。现场材料、机具应整齐堆放、泥浆应流入泥浆池中，并及时抽出。同时应控制运输车辆外带污染，现场设专职人员作好清洁工作
