1、悬挑脚手架施工方案一、工程概况：某某二期工程位于某某工业园区金鸡湖路南，星州街西，星港街东。本工程由20栋716F的小高层组成，建筑物的最大高度为54.1m，自然地面与室内正负零高差约2.3m。一层层高4.5m，标准层高3.2m。具体布置如下：序号楼 号标准层层高（m）层 数悬挑梁位置悬挑高度（m）11#3.27+13F顶17.722#3.293F顶20.933#3.210+13F顶25.645#3.27+13F顶17.756#3.212+13F顶/8F顶16/17.768#3.29+13F顶24.1710#3.212+13F顶/8F顶16/17.7811#3.212+13F顶/8F顶16/1

2、7.7915#3.215+13F顶/10F顶22.4/20.91017#3.215+14F顶/10F顶19.2/20.91119#3.212+13F顶/8F顶16/17.71221#3.2134F顶/9F顶16/14.51323#3.211+13F顶/8F顶16/14.51425#3.212+13F顶/8F顶16/17.71527#3.29+13F顶24.11628#3.210+13F顶25.61729#3.27+14F顶14.51830#3.29+14F顶20.91931#3.210+14F顶24.12032#3.210+13F顶25.6具体见平面布置图。其中1#楼、29#楼采用联梁型钢悬挑

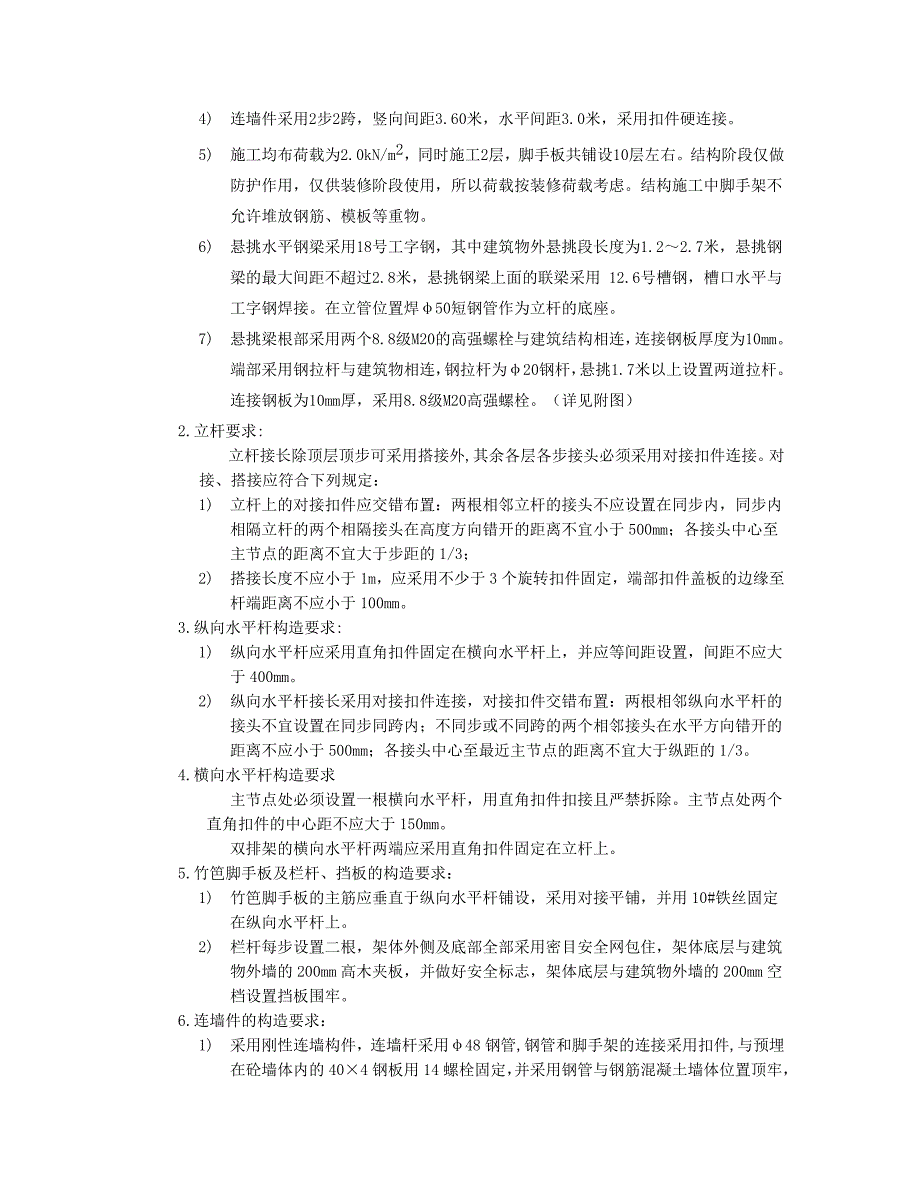

3、双排脚手架，方案、计算书及平面图等附后。二、编制依据：建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）钢结构设计规范（GB50017-2003）建筑施工安全检查标准(JGJ59-99)建筑工程计算手册某某小高层施工图纸三、构造要求： 1.基本构造1) 计算的脚手架为双排脚手架，搭设高度按26米计算，立杆采用单立管。2) 搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，立杆的步距1.80米。3) 采用的钢管类型为483.0，标准扣件。4) 连墙件采用2步2跨，竖向间距3.60米，水平间距3.0米，采用扣件硬连接。5) 施工均布荷载为2.0kN/m2，同时施工2层，脚手板共铺

4、设10层左右。结构阶段仅做防护作用，仅供装修阶段使用，所以荷载按装修荷载考虑。结构施工中脚手架不允许堆放钢筋、模板等重物。6) 悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度为1.22.7米，悬挑钢梁的最大间距不超过2.8米，悬挑钢梁上面的联梁采用 12.6号槽钢，槽口水平与工字钢焊接。在立管位置焊50短钢管作为立杆的底座。7) 悬挑梁根部采用两个8.8级M20的高强螺栓与建筑结构相连，连接钢板厚度为10mm。端部采用钢拉杆与建筑物相连，钢拉杆为20钢杆，悬挑1.7米以上设置两道拉杆。连接钢板为10mm厚，采用8.8级M20高强螺栓。（详见附图）2.立杆要求:立杆接长除顶层顶步可采用搭接

5、外,其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：1) 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内相隔立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；2) 搭接长度不应小于1m，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。3.纵向水平杆构造要求:1) 纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。2) 纵向水平杆接长采用对接扣件连接，对接扣件交错布置：两根相邻纵向水平杆的接头不宜设置在同步同跨内；不同步或不同跨的两个相邻接

6、头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。4.横向水平杆构造要求主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。双排架的横向水平杆两端应采用直角扣件固定在立杆上。 5.竹笆脚手板及栏杆、挡板的构造要求：1) 竹笆脚手板的主筋应垂直于纵向水平杆铺设，采用对接平铺，并用10#铁丝固定在纵向水平杆上。2) 栏杆每步设置二根，架体外侧及底部全部采用密目安全网包住，架体底层与建筑物外墙的200mm高木夹板，并做好安全标志，架体底层与建筑物外墙的200mm空档设置挡板围牢。6.连墙件的构造要求：1)

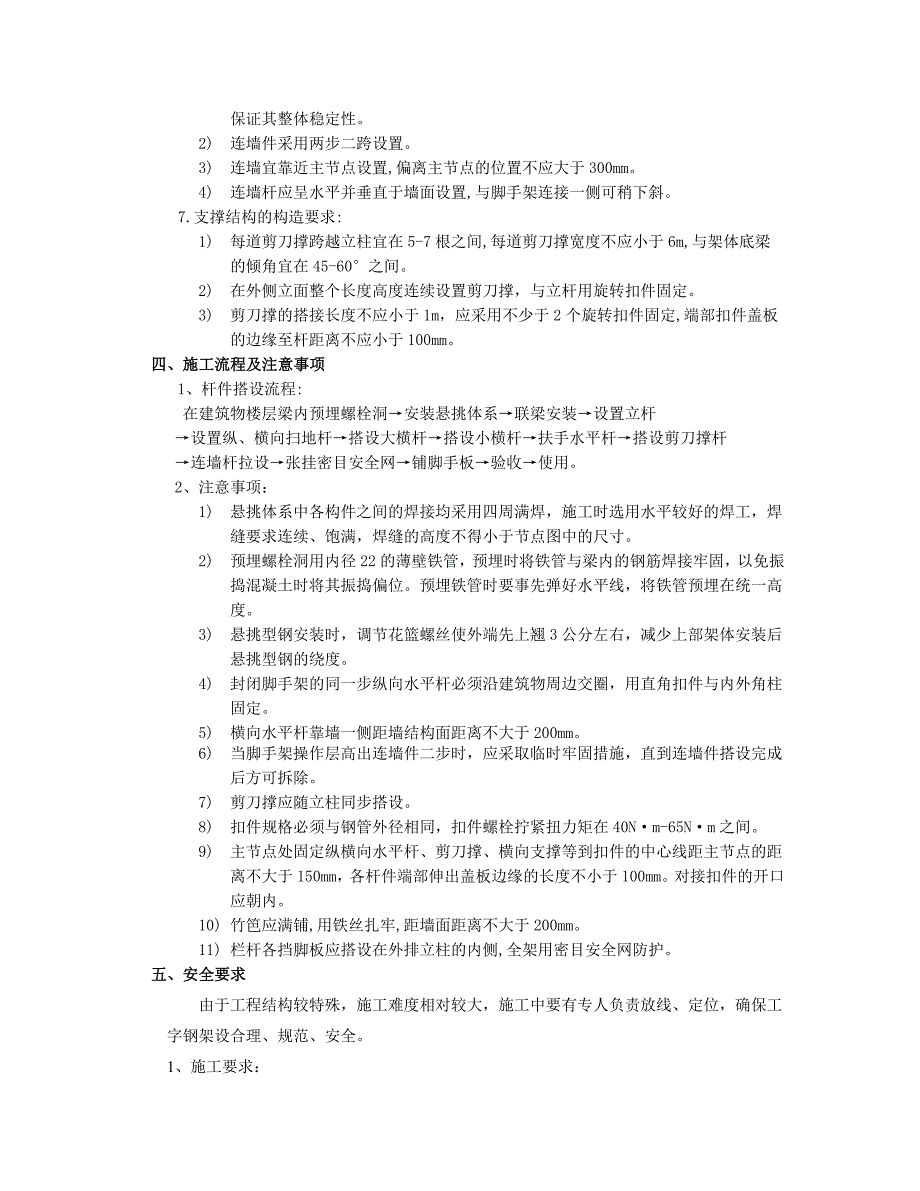

7、 采用刚性连墙构件，连墙杆采用48钢管,钢管和脚手架的连接采用扣件,与预埋在砼墙体内的404钢板用14螺栓固定，并采用钢管与钢筋混凝土墙体位置顶牢，保证其整体稳定性。2) 连墙件采用两步二跨设置。3) 连墙宜靠近主节点设置,偏离主节点的位置不应大于300mm。4) 连墙杆应呈水平并垂直于墙面设置,与脚手架连接一侧可稍下斜。7.支撑结构的构造要求:1) 每道剪刀撑跨越立柱宜在5-7根之间,每道剪刀撑宽度不应小于6m,与架体底梁的倾角宜在45-60之间。2) 在外侧立面整个长度高度连续设置剪刀撑，与立杆用旋转扣件固定。3) 剪刀撑的搭接长度不应小于1m，应采用不少于2个旋转扣件固定,端部扣件盖板的

8、边缘至杆距离不应小于100mm。四、施工流程及注意事项 1、杆件搭设流程:在建筑物楼层梁内预埋螺栓洞安装悬挑体系联梁安装设置立杆设置纵、横向扫地杆搭设大横杆搭设小横杆扶手水平杆搭设剪刀撑杆连墙杆拉设张挂密目安全网铺脚手板验收使用。2、注意事项：1) 悬挑体系中各构件之间的焊接均采用四周满焊，施工时选用水平较好的焊工，焊缝要求连续、饱满，焊缝的高度不得小于节点图中的尺寸。2) 预埋螺栓洞用内径22的薄壁铁管，预埋时将铁管与梁内的钢筋焊接牢固，以免振捣混凝土时将其振捣偏位。预埋铁管时要事先弹好水平线，将铁管预埋在统一高度。3) 悬挑型钢安装时，调节花篮螺丝使外端先上翘3公分左右，减少上部架体安装后

9、悬挑型钢的绕度。4) 封闭脚手架的同一步纵向水平杆必须沿建筑物周边交圈，用直角扣件与内外角柱固定。5) 横向水平杆靠墙一侧距墙结构面距离不大于200mm。6) 当脚手架操作层高出连墙件二步时，应采取临时牢固措施，直到连墙件搭设完成后方可拆除。7) 剪刀撑应随立柱同步搭设。8) 扣件规格必须与钢管外径相同，扣件螺栓拧紧扭力矩在40Nm-65Nm之间。9) 主节点处固定纵横向水平杆、剪刀撑、横向支撑等到扣件的中心线距主节点的距离不大于150mm，各杆件端部伸出盖板边缘的长度不小于100mm。对接扣件的开口应朝内。10) 竹笆应满铺,用铁丝扎牢,距墙面距离不大于200mm。11) 栏杆各挡脚板应搭设

10、在外排立柱的内侧,全架用密目安全网防护。五、安全要求由于工程结构较特殊，施工难度相对较大，施工中要有专人负责放线、定位，确保工字钢架设合理、规范、安全。1、施工要求：1) 悬挑脚手架所用的工字钢、槽钢、钢板应无缺损，钢管、扣件、圆钢、高强螺栓等强度检测合格，焊条、花篮螺杆套筒、连接钢板应有合格证，焊工、架子工应有上岗证。2) 18号工字钢水平间距不大于2.8m，12.6号槽钢作为联梁与18号工字钢焊接连成一个整体。3) 12.6号槽钢上在立管位置焊50短钢管作为立杆的底座。4) 所有焊缝必须饱满并要满足焊缝高度要求。5) 下料采用氧气乙炔火焰切割，切口必须平整，无裂缝、无夹渣6) 搭设过程必须

11、由专职安全员在场，按安全操作规程指导下进行，以及在施工全过程内也有专职安全员全天上班前认真检查螺栓受力情况、脚手架稳定性、安全设施是否正常。一旦发现异常停止作业，待处理好且经技术部门认真复查后复工，并作记录。7) 工字钢根部与砼接触部分应是紧贴，遇不平处应给予处理好。预埋的钢套管埋放位置应正确。8) 认真注意钢管与横梁槽钢的连接以及槽钢与工字钢的连接是否牢固可靠。9) 螺栓必须设置相应的垫片。10) 悬挑超出1.7m的一定要设双拉杆与结构相连。11) 脚手架外立面整个长度和高度上连续设置剪刀撑，斜杆与地面的倾角宜在4560度之间。12) 异种钢材焊接可选用强度等级较低底的钢材所选用的焊条。六、

12、交底与验收： 脚手架搭设前，施工负责人必须组织作业人员进行技术交底，搭设后组织有关人员按照施工方案要求进行检查验收，确认符合要求后方可投入使用。1) 严格按建筑施工安全检查标准(JGJ59-99)表3.0.4-2进行检查验收.2) 按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）表8.2.4规定进行验收。 七、安全管理1.脚手架搭设人员必须是经过去时国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工,上岗人员应定期体检,体检合格后方可发上岗证;架子工高空作业时严格遵守建筑施工高处作业安全技术规范中的有关规定,上岗时必须戴安全帽,安全带,穿防滑鞋。2.脚手架构配件必

13、须符合各自的质量要求，脚手架搭设分以下几个阶段进行验收：1) 工字钢、槽钢、斜拉杆、50短钢管安装完成后；2) 操作层上施加荷载时；3) 每搭设完10M高度后；同步对斜拉杆的调节螺栓进行调节，使得每根斜拉杆受力均匀；4) 达到设计高度后。5) 遇有六级大风或大雨后。6) 脚手架达到质量标准后方可使用。3.操作层上的施工荷载必须符合设计要求1) 严禁将模板支撑等固定在脚手架上，严禁在脚手架上悬挂起重设备。2) 六级以上大风天气应停止脚手架作业,并由专职安全员对脚手架经常进行检查,并经常有人保修。4.检查保修项目1) 主节点处的各杆件的安装,连墙件、剪刀撑门洞的构造是否符合施工组织设计的要求。2)

14、 型钢不允许随意的打眼、钻孔；3) 在脚手架使用期间严禁拆除下列杆件:主节点处纵横向水平杆 ,连墙件,支撑,栏杆及安全防护网。4) 在脚手架上进行电气焊作业时,必须有防火措施,并有专人看管。5) 脚手架避雷,接地措施按国家现行施工现场用电安全技术规范(JGJ46-88)中的有关规定执行，现场使脚手架架体与结构的避雷系统形成连接。6) 搭设和拆除脚手架时,地面应设围栏及警戒标志,并有专人看守,严禁一切非操作人员入内。八、拆除要求：1、拆除脚手架墙的准备工作应符合下列规定：1) 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求2) 应由单位工程安全负责人进行拆除安全技术交底。3) 应清除脚手架上的杂物机及地面障碍物。2、拆除脚手架时，应符合下列规定：1) 拆除作业必须由上而下作业，严禁上下同时作业2) 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。3) 当脚手拆至最后一根长钢管时，应在适当位置搭设抛撑作临时加固，后拆除连墙件。当脚手架实行分段分立面拆除时，应按有关规定设置连墙件和横向支撑。4) 各构配件应分段集中运至地面，严禁高空抛物。5) 拆除型钢悬挑体系时，上部的脚手架必须已经全部拆除完毕且下部一定要先搭设好落地脚手架，保证拆除型钢的工作面，确保安全。6)
