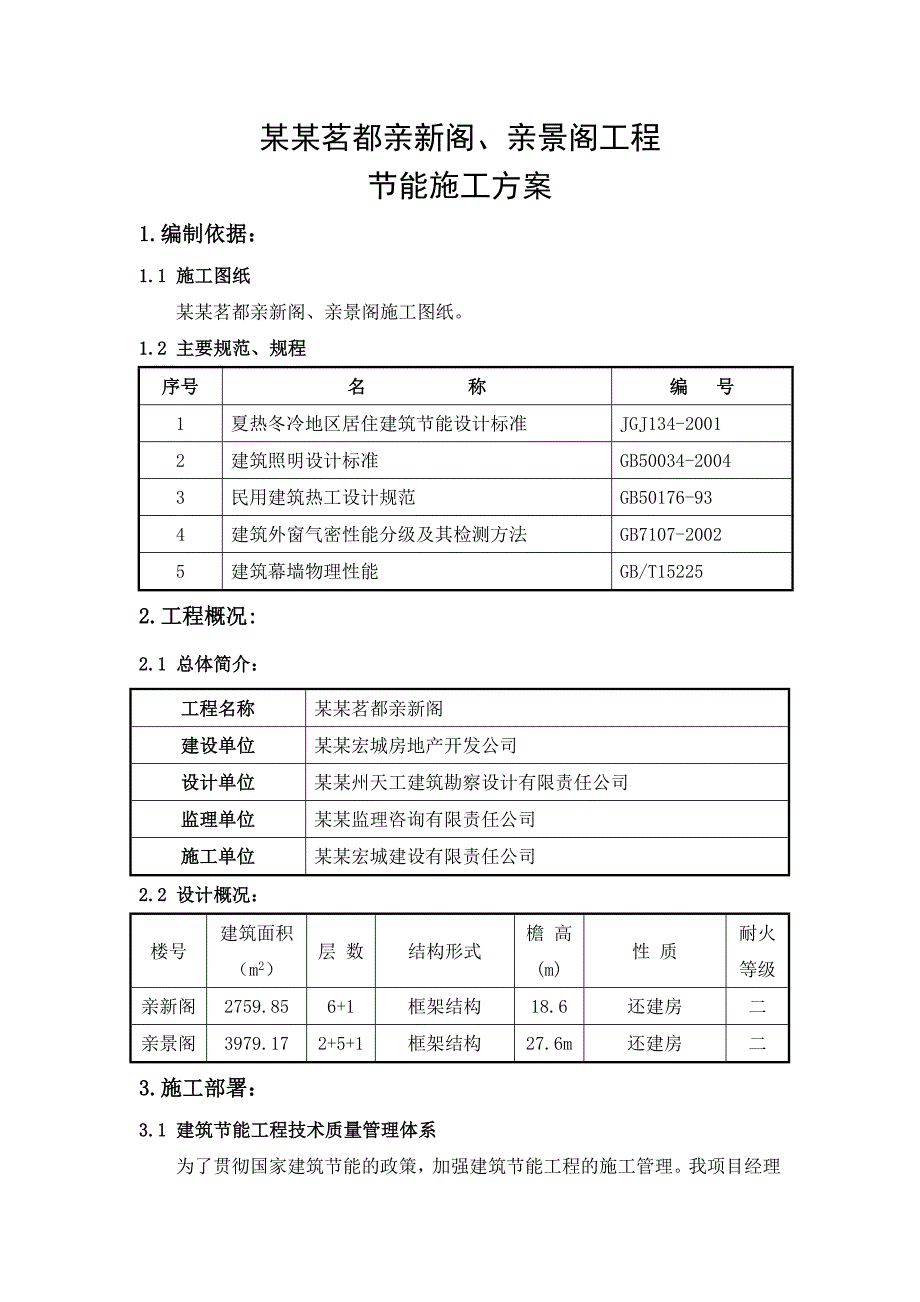

1、某某茗都亲新阁、亲景阁工程节能施工方案1.编制依据：1.1 施工图纸某某茗都亲新阁、亲景阁施工图纸。1.2 主要规范、规程序号名 称编 号1夏热冬冷地区居住建筑节能设计标准JGJ134-20012建筑照明设计标准GB50034-20043民用建筑热工设计规范GB50176-934建筑外窗气密性能分级及其检测方法GB7107-20025建筑幕墙物理性能GB/T152252.工程概况:2.1 总体简介：工程名称某某茗都亲新阁建设单位某某宏城房地产开发公司设计单位某某州天工建筑勘察设计有限责任公司监理单位某某监理咨询有限责任公司施工单位某某宏城建设有限责任公司2.2 设计概况：楼号建筑面积（m2）层

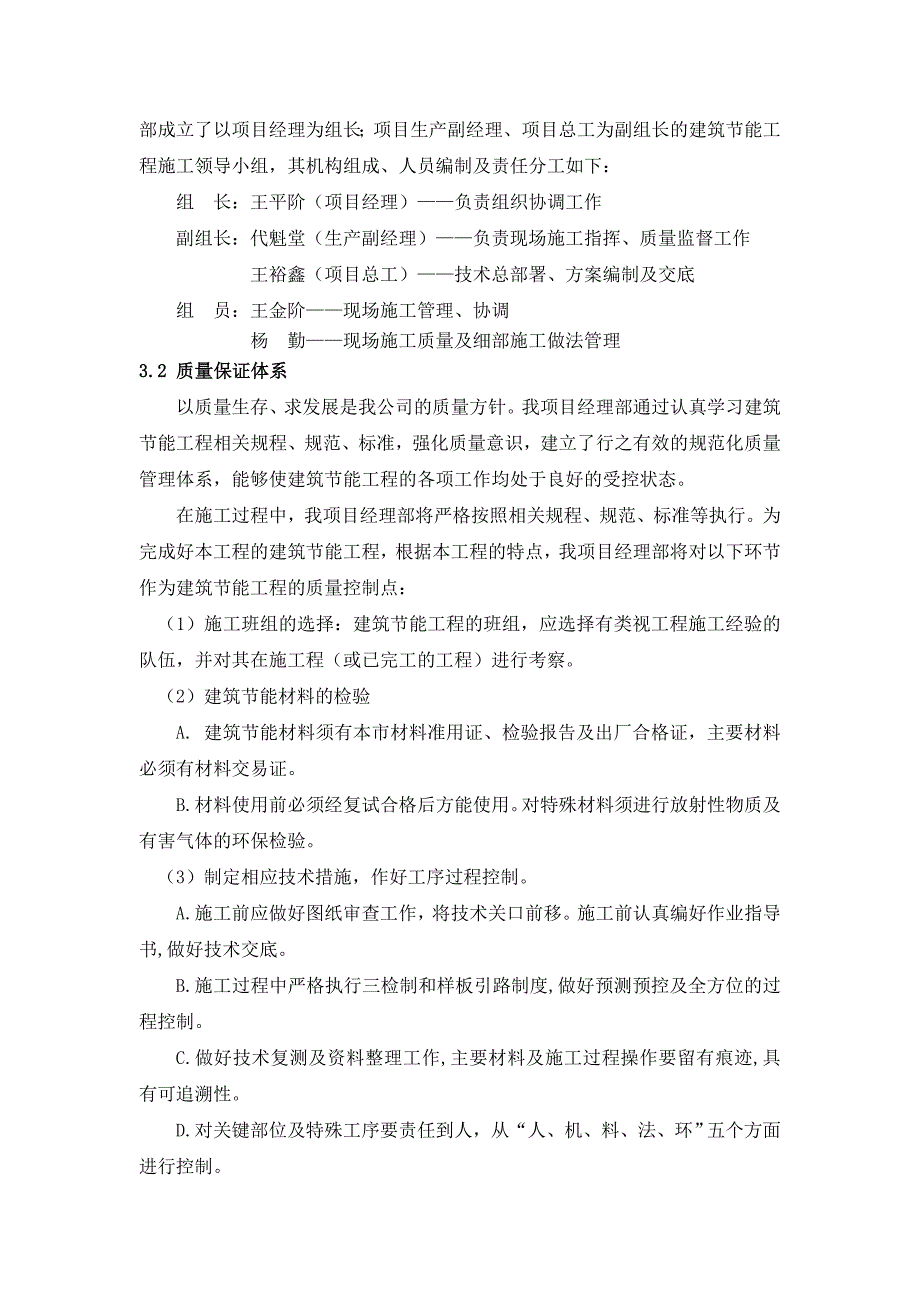

2、 数结构形式檐 高(m)性 质耐火等级亲新阁2759.856+1框架结构18.6还建房二亲景阁3979.172+5+1框架结构27.6m还建房二3.施工部署：3.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：王平阶（项目经理）负责组织协调工作副组长：代魁堂（生产副经理）负责现场施工指挥、质量监督工作王裕鑫（项目总工）技术总部署、方案编制及交底组 员：王金阶现场施工管理、协调杨 勤现场施工质量及细部施工做法管理3.2

3、 质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）施工班组的选择：建筑节能工程的班组，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。（2）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证

4、。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（3）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3.3 本工程采用的建筑节能措施主要有：(1)外墙采用250厚加气砼砌块外贴50厚挤塑型聚苯板（EPS）保温

5、层；(2)屋面采用50厚挤塑型聚苯板（EPS）保温层；(3)外檐门窗采用中空玻璃、塑钢型材；(4)入户门采用成品保温、隔音、防盗门；4.施工计划 本工程的建筑节能工程。其中，外墙挤塑型聚苯板（EPS）保温、屋面挤塑型聚苯板（EPS）保温各组织两个施工队伍分别进行亲景阁、亲新阁的施工，外檐塑钢门窗组织一个施工队伍进行施工。分项工程名称亲景阁施工人数（人）亲新阁施工人数（人）外墙挤塑型聚苯板（EPS）保温1010屋面挤塑型聚苯板（EPS）保温55外檐塑钢门窗125.主要施工方法5.1挤塑聚苯乙烯泡沫板外保温墙面5.1.1 工程概况:本工程外墙采用挤塑聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方

6、式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。5.1.2 材料组成（1）挤塑聚苯乙烯泡沫板规格为1200mm600mm50mm，平头式，阻燃型，表观密度2532kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%。（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。（3）固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6kN。（4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mm4mm，宽度1000mm，每卷长度100

7、m。（5）聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.4 倍选用。5.1.3 施工要求及条件（1）经业主、监理、施工单位、外保温施工班组联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5 级。5.1.4 施工工具电热丝切割器或壁纸刀（裁挤塑板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用

8、）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。5.1.5 工艺流程（1）基层清理 清理墙面上残留的浮灰、脱模剂油污等杂物。 剔除墙面接槎处粘结的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。 要求粘贴挤塑板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用12.5水泥砂浆抹灰，需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角

9、方正、上下通顺。（2） 配制砂浆 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。 砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。（3） 刷专用界面剂一道为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。（4） 预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的80

10、mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴挤塑板时再将剩余网格布翻包过来。（5） 粘贴挤塑板 施工前，根据整个外墙立面的设计尺寸编制挤塑板的排板图，以达到节约材料、加快施工速度的目的。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。 施工单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。挤塑板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平

11、线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。 粘贴挤塑板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用挤塑板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。 按照事先排好的尺寸（见下图）切割挤塑板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。外墙挤塑板排列示意图 用抹子在每块挤塑板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm。然后再在挤塑板上抹3个厚10mm100、6

12、个厚10mm80的圆形聚合物粘结砂浆灰饼，如下图所示。挤塑板条点粘接法 用条点法涂好聚合物砂浆的挤塑板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。当采用如图所示条点发涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于挤塑板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。 挤塑板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因挤塑板切割不直形成缝隙，要用

13、木锉锉直后再张贴。 挤塑板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%50%，以保证挤塑板与墙体粘结牢固。 网格布翻包：从拐角处开始粘贴大块挤塑板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于80mm，且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见下图。门窗洞口附加网络布示意图 在门窗洞口部位的挤塑板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。见下图。挤塑板洞口处切割及接缝距离

14、要求示意图 为防止外窗漏水，要求窗洞口四周侧壁挤塑板与窗副框间留通槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及打耐侯密封胶。64 系列窗通槽尺寸为22.2mm，53 系列窗为10mm。为防止保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置与槽相同宽度的挤塑板条，槽内打胶时再行取出；同时应注意挤塑板表面与钢副框边线平行及槽宽均匀一致。 在窗洞口位置的板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板（详见门窗洞口附加网络布示意图）。 在遇到脚手架连墙件等突出墙面且以后拆除的部位，按照整幅板

15、预留，最后随拆除随进行收尾施工。（6） 安装固定件 挤塑板粘结牢固后，应在824h内安装固定件，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内50mm（有抹灰层时，不包括抹灰层厚度）。 固定件个数按照下图要求放置（横向位置居中、竖向位置均分），任何面积大于0.1m2 的单块板必须加固定件，且每块板添加数量不小于4 个。固定件布置图 操作时，自攻螺栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相一致，将工程塑料膨胀钉的钉帽比挤塑板边表面略拧紧一些；以保证挤塑板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之与基体充分挤紧。 固定件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范围内需加密，间距不大于300mm，距基层边缘为60mm，如下图所示。墙体边角、洞口处固定件示意图（7）打底挤塑板接缝处表面不平时，需用衬有木方的粗砂纸打磨。打磨动作要求
