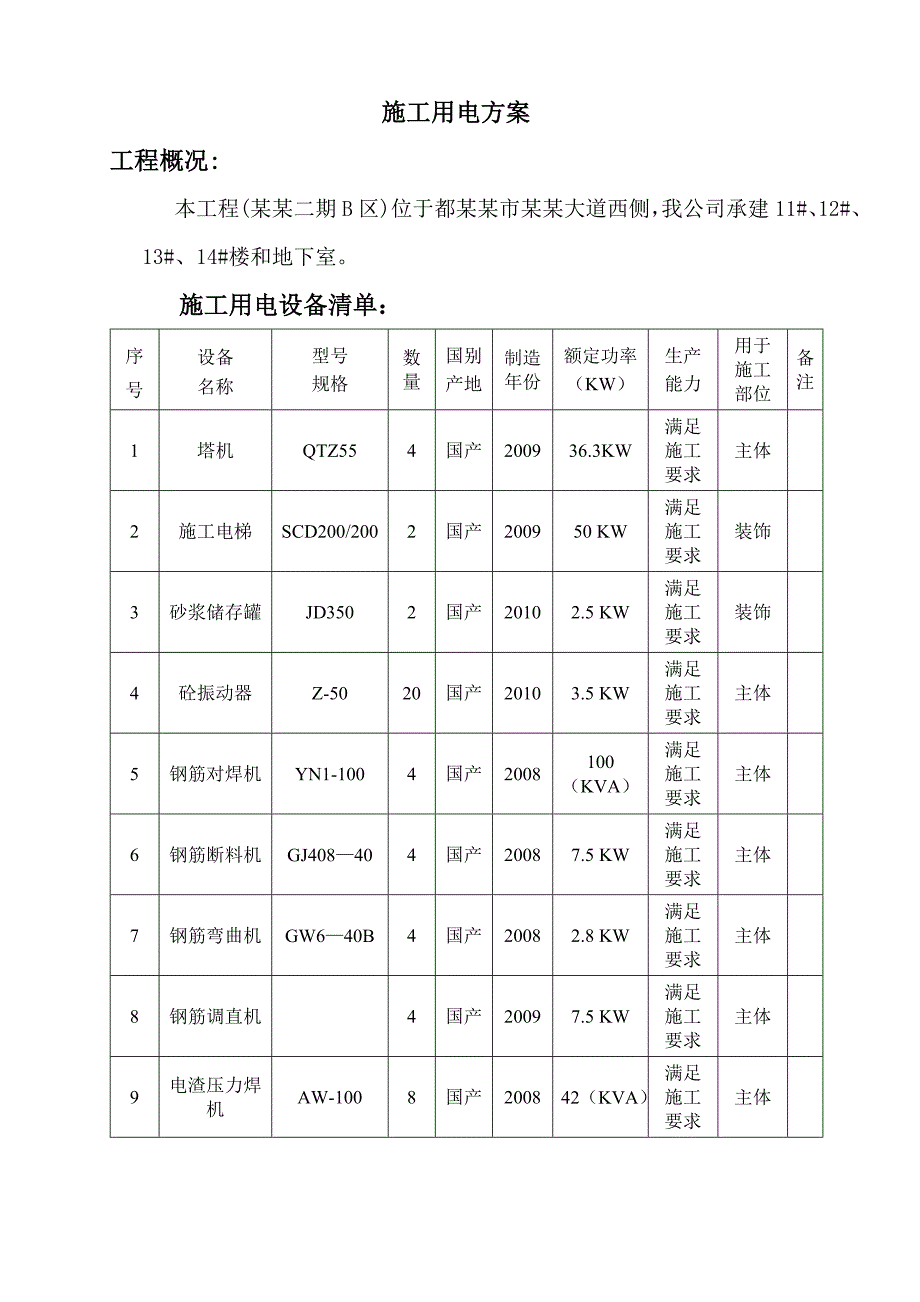

1、施工用电方案工程概况:本工程(某某二期B区)位于都某某市某某大道西侧，我公司承建11#、12#、13#、14#楼和地下室。施工用电设备清单： 序号设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1塔机QTZ554国产200936.3KW满足施工要求主体2施工电梯SCD200/2002国产200950 KW满足施工要求装饰3砂浆储存罐JD3502国产20102.5 KW满足施工要求装饰4砼振动器Z-5020国产20103.5 KW满足施工要求主体5钢筋对焊机YN1-1004国产2008100（KVA）满足施工要求主体6钢筋断料机GJ408404国产20087.5 KW

2、满足施工要求主体7钢筋弯曲机GW640B4国产20082.8 KW满足施工要求主体8钢筋调直机4国产20097.5 KW满足施工要求主体9电渣压力焊机AW-1008国产200842（KVA）满足施工要求主体10钢筋电焊机BX3-3304国产200815 KW满足施工要求主体11蛙式打夯机H201D型12国产20092 KW满足施工要求主体12木工锯刨MJYI503-14国产20086 KW满足施工要求主体13混凝土输送泵HBT803国产200975 KW满足施工要求主体14发电机200GFZ4国产2008180 KW满足施工要求主体15门架SS-10B2国产200811 KW满足施工要求装饰一

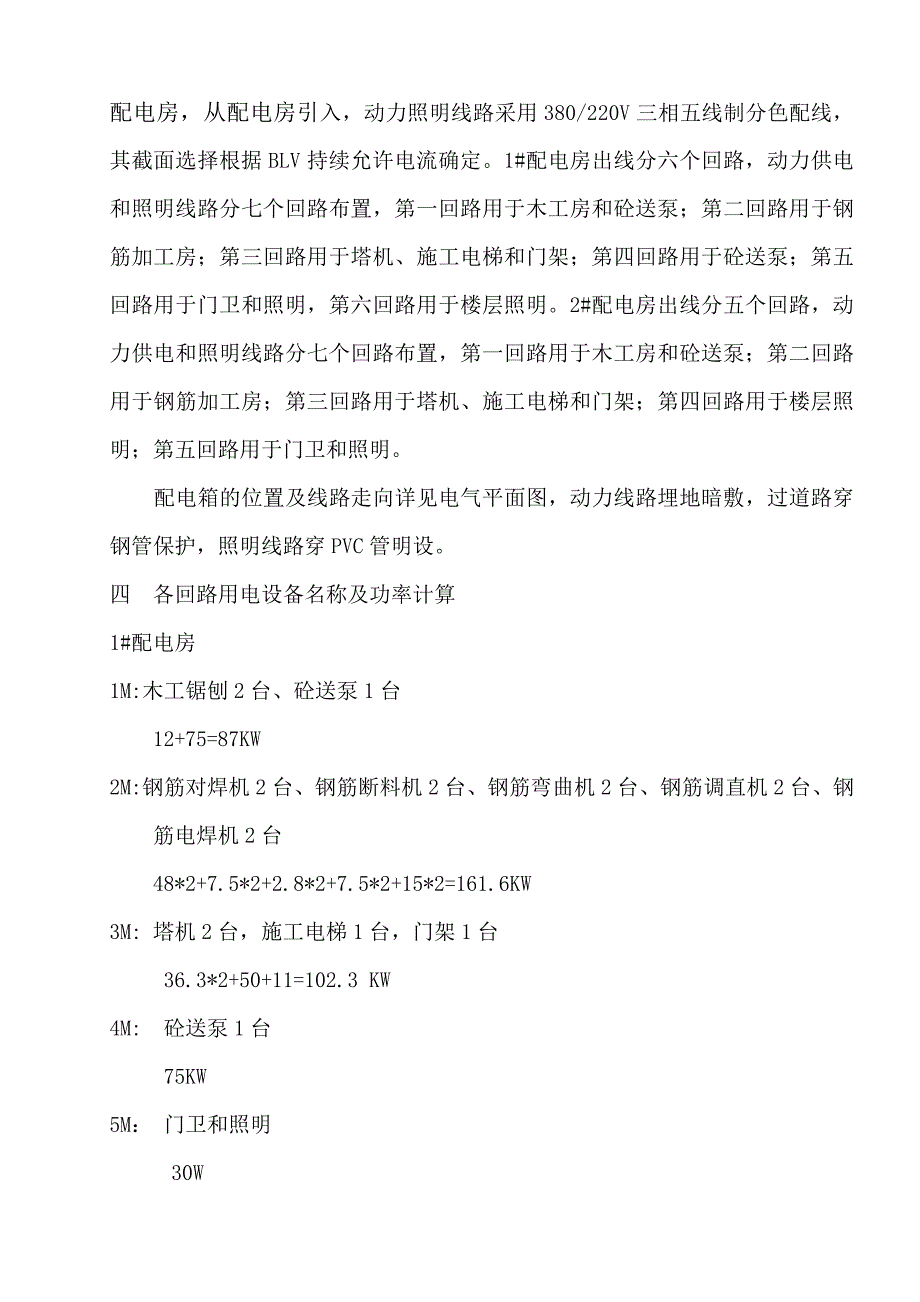

3、 编制依据1、建设工程施工现场供用电安全规范GB50194-93 2、施工现场临时用电安全技术规范JGJ46-2005 3、低压配电设计规范GB50054-95 4、通用用电设备配电设计规范GB50055-93 5、建设单位提供的现场电源资料6、现场临时用电设备负荷和配置资料二 用电量确定P总=915.9KW三、 用电线路布置本工程施工总用电量为915.9KW，其中1#配电房495KW、2#配电房420.9KW。本方案综合了基础施工和结构施工用电负荷，施工现场设置2个配电房，从配电房引入，动力照明线路采用380/220V三相五线制分色配线，其截面选择根据BLV持续允许电流确定。1#配电房出线分

4、六个回路，动力供电和照明线路分七个回路布置，第一回路用于木工房和砼送泵；第二回路用于钢筋加工房；第三回路用于塔机、施工电梯和门架；第四回路用于砼送泵；第五回路用于门卫和照明，第六回路用于楼层照明。2#配电房出线分五个回路，动力供电和照明线路分七个回路布置，第一回路用于木工房和砼送泵；第二回路用于钢筋加工房；第三回路用于塔机、施工电梯和门架；第四回路用于楼层照明；第五回路用于门卫和照明。配电箱的位置及线路走向详见电气平面图，动力线路埋地暗敷，过道路穿钢管保护，照明线路穿PVC管明设。四 各回路用电设备名称及功率计算1#配电房1M:木工锯刨2台、砼送泵1台12+75=87KW2M: 钢筋对焊机2台

5、、钢筋断料机2台、钢筋弯曲机2台、钢筋调直机2台、钢筋电焊机2台 48*2+7.5*2+2.8*2+7.5*2+15*2=161.6KW3M: 塔机2台，施工电梯1台，门架1台36.3*2+50+11=102.3 KW4M: 砼送泵1台 75KW5M： 门卫和照明30W6M：楼层照明系统40KW2#配电房1M:木工锯刨2台、砼送泵1台12+75=87KW2M: 钢筋对焊机2台、钢筋断料机2台、钢筋弯曲机2台、钢筋调直机2台、钢筋电焊机2台 48*2+7.5*2+2.8*2+7.5*2+15*2=161.6KW3M: 塔机2台，施工电梯1台，门架1台36.3*2+50+11=102.3 KW4M

6、： 门卫和照明30W5M：楼层照明系统40KW五 配电房至各总箱导线截面及箱内电气设备选择1#配电房 5.1 1M回路导线截面及箱内电气设备选择5.1.1 计算电流 查表Kx0.5，cos0.6 u0.38 6 I包木机KxPe/3( ucos)0.5 7.62A3（0.380.6）查表Kx0.65，cos0.65 u0.38 75I 输送泵KxPe/3( ucos)0.65 115.4A3（0.380.65）5.1.2 根据查表选线为YJLV-450+125，P100埋地敷设，箱内空气开关型号DZ20LE-200-4。漏电保护器为DZ15LE200/3。 5.2 2M回路的导线截面及箱内电气

7、设备选择5.2.1 计算电流 查表Kx0.65，cos0.6 u0.38 48 I对焊机KxPe/3( ucos)0.65 79.9A3（0.380.6）查表Kx0.5，cos0.6 u0.38 7.5 I断钢机KxPe/3( ucos)0.65 11.5A3（0.380.6） 2.8 I弯钢机KxPe/3( ucos)0.65 4.3A3（0.380.6）7.5 I调直机KxPe/3( ucos)0.65 11.5A3（0.380.6）15 I电焊机KxPe/3( ucos)0.65 23A3（0.380.6）5.2.2选线为YJLV-495+150，P100埋地敷设，箱内空气开关型号DZ2

8、0LE-200-4。漏电保护器为DZ15LE-200/3; 5.3 3M回路的导线截面及箱内电气设备选择5.3.1 计算电流 查表Kx0.7，cos0.7 u0.38 40 I塔吊 KxPe/3( ucos)0.7 60.6A3（0.380.7） 50 I施工电梯 KxPe/3( ucos)0.7 76.9A3（0.380.7） 11 I门架 KxPe/3( ucos)0.7 16.9A3（0.380.7） 5.3.2选线为YJLV-470+135，P100埋地敷设，箱内空气开关型号DZ20LE-200-4。漏电保护器为DZ15LE-200/3; 5.4 4M回路的导线截面及箱内电气设备选择5

9、.4.1 计算电流 查表Kx0.7，cos0.7，u0.3875I 输送泵KxPe/3( ucos)0.65 115.4A3（0.380.65） 5.4.2根据查表选线为YJLV-450+125，P100埋地敷设，箱内空气开关型号DZ20LE-100-4。漏电保护器为DZ15LE100/3; 5.5 5M回路的导线截面及箱内电气设备选择5.5.1 计算电流 查表Kx0.65，cos0.65 u0.38 30I门卫和照明KxPe/3( ucos)0.65 46.2A3（0.380.65）5.5.2选线为YJLV-425+116，P50埋地敷设，箱内空气开关型号DZ20LE-100-4。漏电保护器

10、为DZ15LE-100/3; 5.6 6M回路导线截面及箱内电气设备选择5.6.1 计算电流 查表Kx0.5，cos0.6 u0.38 40 I楼层照明KxPe/3( ucos)0.65 61.5A3（0.380.6）5.6.2选线为YJLV-435+116，P50埋地敷设，箱内空气开关型号DZ20LE-100-4。漏电保护器为DZ15LE-100/3; 5.7 配电房内配电柜选择5.7.1 总负荷同时系数K取0.35，cos=0.78则Pz0.35495173.25IKxPz/3( ucos) 0.35173.25(1.7320.380.35) 266.53A5.8.2 柜内空气开关型号DZ

11、20LE-300-4。2#配电房 5.21 1M回路导线截面及箱内电气设备选择5.21.1 计算电流 查表Kx0.5，cos0.6 u0.38 6 I包木机KxPe/3( ucos)0.5 7.62A3（0.380.6）查表Kx0.65，cos0.65 u0.38 75I 输送泵KxPe/3( ucos)0.65 115.4A3（0.380.65）5.21.2 根据查表选线为YJLV-450+125，P100埋地敷设，箱内空气开关型号DZ20LE-200-4。漏电保护器为DZ15LE200/3。 5.2 2M回路的导线截面及箱内电气设备选择5.22.1 计算电流 查表Kx0.65，cos0.6 u0.38
