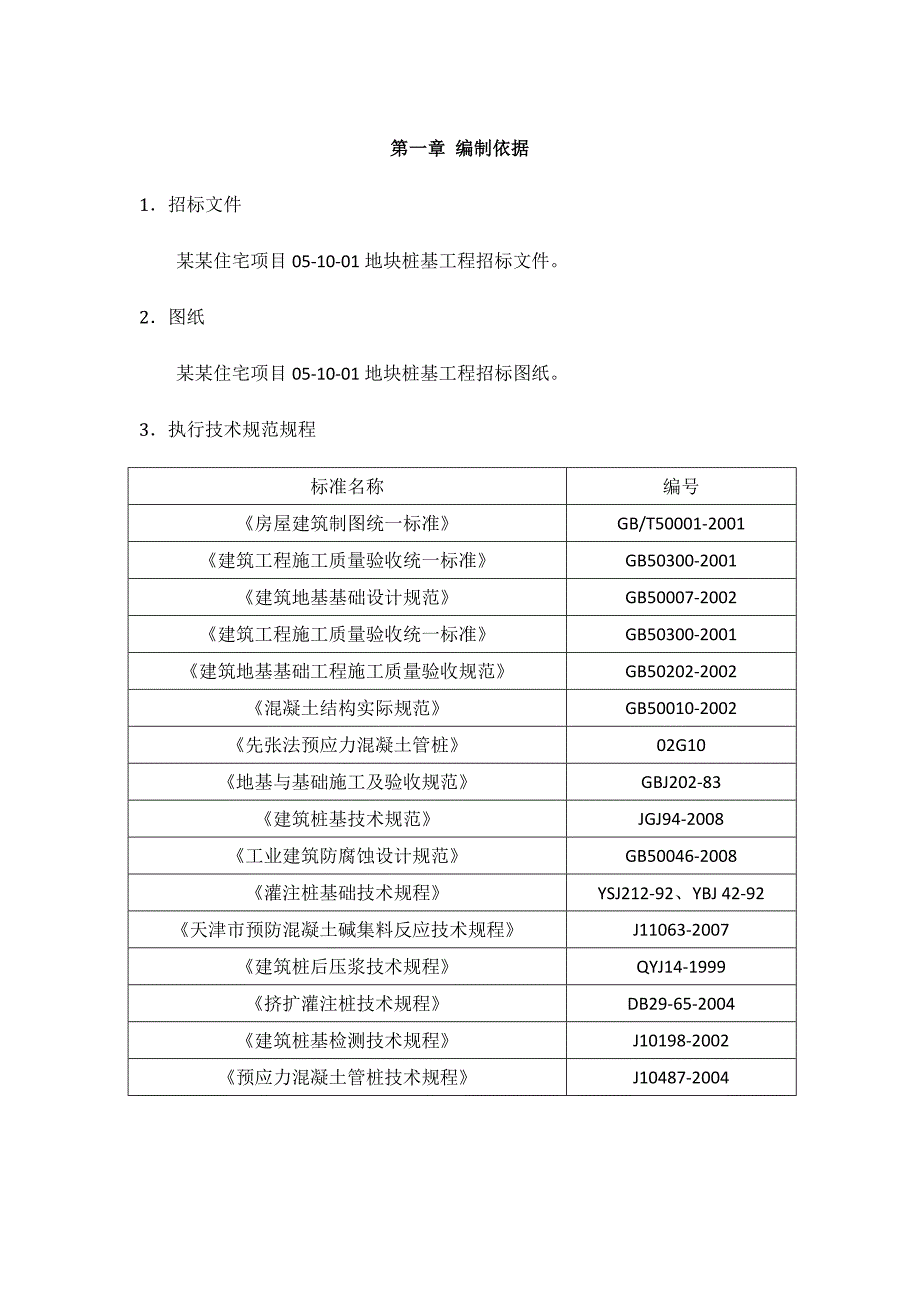

1、第一章 编制依据1招标文件某某住宅项目05-10-01地块桩基工程招标文件。2图纸某某住宅项目05-10-01地块桩基工程招标图纸。3执行技术规范规程标准名称编号房屋建筑制图统一标准GB/T50001-2001建筑工程施工质量验收统一标准GB50300-2001建筑地基基础设计规范GB50007-2002建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构实际规范GB50010-2002先张法预应力混凝土管桩02G10地基与基础施工及验收规范GBJ202-83建筑桩基技术规范JGJ94-2008工业建筑防腐蚀设计规范GB5004

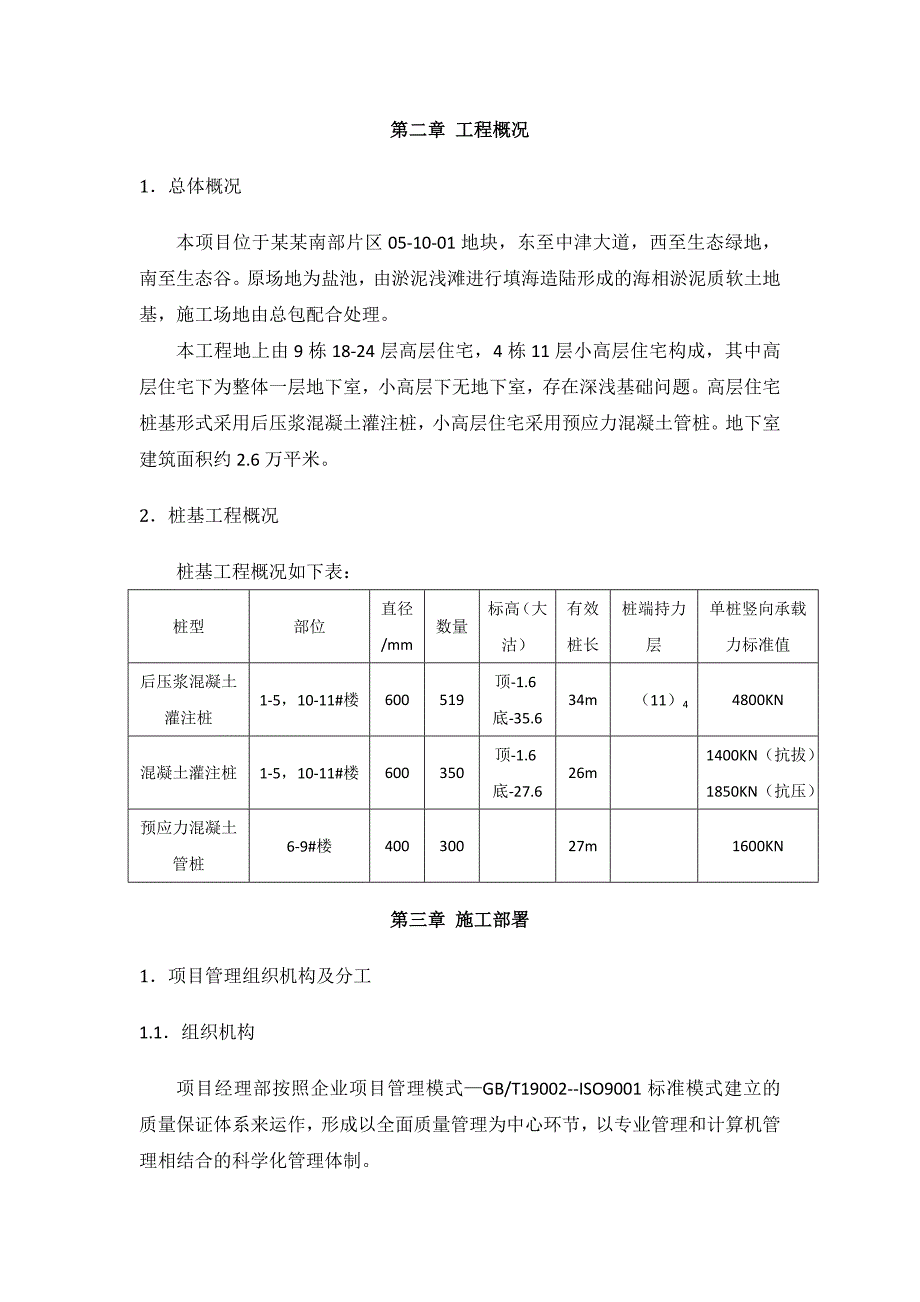

2、6-2008灌注桩基础技术规程YSJ212-92、YBJ 42-92天津市预防混凝土碱集料反应技术规程J11063-2007建筑桩后压浆技术规程QYJ14-1999挤扩灌注桩技术规程DB29-65-2004建筑桩基检测技术规程J10198-2002预应力混凝土管桩技术规程J10487-2004第二章 工程概况1总体概况本项目位于某某南部片区05-10-01地块，东至中津大道，西至生态绿地，南至生态谷。原场地为盐池，由淤泥浅滩进行填海造陆形成的海相淤泥质软土地基，施工场地由总包配合处理。本工程地上由9栋18-24层高层住宅，4栋11层小高层住宅构成，其中高层住宅下为整体一层地下室，小高层下无地下

3、室，存在深浅基础问题。高层住宅桩基形式采用后压浆混凝土灌注桩，小高层住宅采用预应力混凝土管桩。地下室建筑面积约2.6万平米。2桩基工程概况桩基工程概况如下表：桩型部位直径/mm数量标高（大沽）有效桩长桩端持力层单桩竖向承载力标准值后压浆混凝土灌注桩1-5，10-11#楼600519顶-1.6底-35.634m（11）44800KN混凝土灌注桩1-5，10-11#楼600350顶-1.6底-27.626m1400KN（抗拔）1850KN（抗压）预应力混凝土管桩6-9#楼40030027m1600KN第三章 施工部署1项目管理组织机构及分工1.1组织机构项目经理部按照企业项目管理模式GB/T190

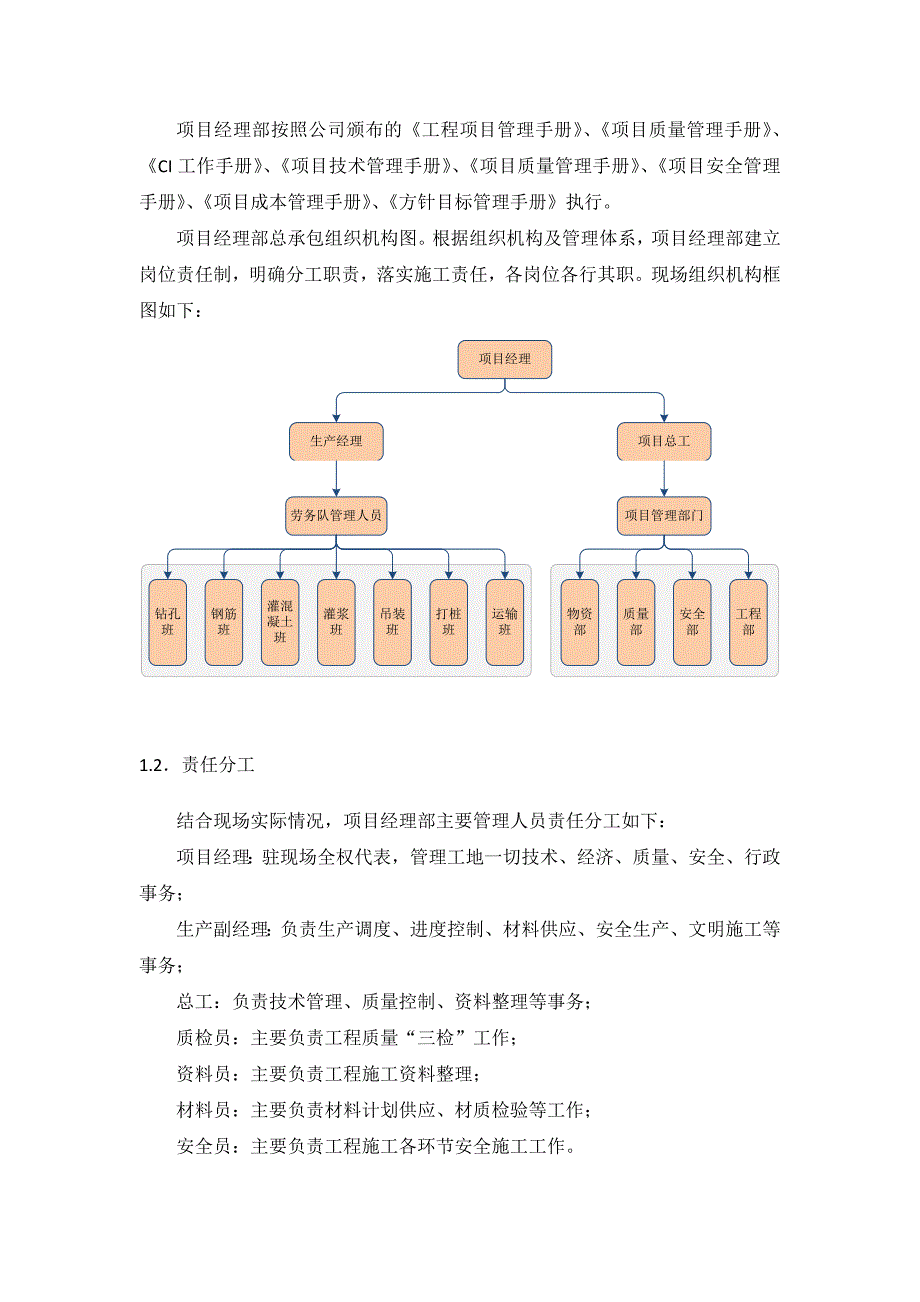

4、02-ISO9001标准模式建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制。项目经理部按照公司颁布的工程项目管理手册、项目质量管理手册、CI工作手册、项目技术管理手册、项目质量管理手册、项目安全管理手册、项目成本管理手册、方针目标管理手册执行。项目经理部总承包组织机构图。根据组织机构及管理体系，项目经理部建立岗位责任制，明确分工职责，落实施工责任，各岗位各行其职。现场组织机构框图如下：1.2责任分工结合现场实际情况，项目经理部主要管理人员责任分工如下：项目经理：驻现场全权代表，管理工地一切技术、经济、质量、安全、行政事务；生产副经理：负责生

5、产调度、进度控制、材料供应、安全生产、文明施工等事务；总工：负责技术管理、质量控制、资料整理等事务；质检员：主要负责工程质量“三检”工作；资料员：主要负责工程施工资料整理；材料员：主要负责材料计划供应、材质检验等工作；安全员：主要负责工程施工各环节安全施工工作。2主要进场机械设备计划在进行桩基施工期间主要进场机械设备计划如下：序号名称规格单位数量用途备注1钻机R516台6成孔一台备用2钻头600个10成孔两台备用3混浆泵3PNL台10灌注回灌补浆4潜水泵1.5KW台4抽水5导浆管259米300灌注砼6灌浆架台10灌注砼7泥浆比重计个2测定泥浆比重一台备用8注浆泵2SNS台2基桩后压浆9搅拌机B

6、LY22台2搅拌泥浆10压力表KBY-1A个3测定泥浆压力11泥浆罐车5M3辆1废弃泥浆外运12打桩机DCB60-15台2管桩沉桩13筒式柴油锤上海产D25个5管桩沉桩14汽车吊QY16台4吊放钢筋笼、管桩15送桩器50012m台3送桩16电焊机FK-500台16制作钢筋笼，管桩接头17经纬仪TDJ-2E台3定位一台备用18水准仪AL328台4定位及水平一台备用3施工力量部署施工队伍的素质是保证施工进度和质量的关键因素，项目部将选择长期合作的并从队伍管理到工人素质具有较高水平的，并且具有资质保证，履约能力强的劳务队伍进行工程的施工，保证分包队伍素质，确保工程按计划进行。按不同工种、不同施工部位

7、来划分作业班组，使专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。劳动力包括钻孔、注浆、砼浇筑、吊装管桩等所需劳动力，详见下表：岗位名称人数岗位责任质量责任灌注桩机长2全面掌握钻进成孔工艺，明确施工技术要求，对钻机安装、定位、钻进、测井清孔、吊放钢筋笼、下导浆管等工作负责保证成孔桩质量，执行操作规程、坚持安全、文明生产钻工10负责钻机搬迁、安装、钻进、下放钢筋笼、导浆管等严格执行操作规程，保证施工质量灌混凝土队长队员216负责灌注，要求与机台一起下放钢筋笼、导浆管灌注混凝土、起拨冲洗导浆管，清理现场对灌注成桩负全部质量责任，保证安全无事故钢筋工30负责

8、钢筋笼制作及制作现场的材料管理保证制笼质量护筒工8挖设护筒，基坑及泥浆循环系统保证护筒安放质量基桩后压浆6负责水泥浆搅拌与后压浆工作对后压浆质量负责预应力管桩桩机长2全面掌握钻进沉桩工艺，明确施工技术要求，对桩机安装、定位、沉桩、接桩、送桩熟悉掌握保证成沉桩质量，执行操作规程、坚持安全、文明生产桩机手6桩机操作严格执行操作规程，保证施工质量倒桩手10配合吊装、静压作业严格执行操作规程，保证施工质量电焊工8接桩焊接保证接桩质量吊车、挖掘机、铲车8负责设备吊装、材料运送、挖掘废渣、生产用车等完成经理部交给的任务，安全交通电工、钳工2负责线路安装、机械修理、电焊、气焊操作、设备运行检查及安全防护保证

9、工地机械正常运转测量员2桩位测量，放线对桩、孔偏差负责4施工进度计划及保证措施本工程工序随钻孔、注浆施工、钢筋笼制作及安装、砼浇筑施工进行，各工序采取流水作业，平衡搭接施工，尽量减少各工序的工作时间，创造最优工程。施工过程中，经常做计划进度与实际进度的动态比较，以便及时对进度进行有效的控制。施工进度计划如下图：项目部还将采取如下具体措施，以此作为施工计划的保障。1、建立完善的计划保证体系建立完善的计划保证体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键一环。本项目的计划体系将以施工总进度计划为总体实施计划，以月、周、日计划为具体执行计划，并由此派生出技术保障计划、商务保障计划、物

10、资供应计划、质量检验与控制计划、安全防护计划及后勤保障一系列计划，使进度计划管理形成层次分明、深入全面、贯彻始终的特色。2、技术工艺及措施的保证“方案先行，样板引路”是本工程开展的基本原则，本工程将按照方案编制计划，制定详细的、有针对性和可操作性的专项施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程有条不紊的按期保质地完成。3、施工机械配置科学配置机械设备是确保计划完成的重要条件。机械设备的配置原则：性能良好、数量充足等，保证台班效率，从而保证整体施工进度。4、优秀的施工专业队伍为确保工程按计划进行，项目部将选择有资质保证、履约能力强、队伍素质较高、有丰富的同类工程施

11、工经验的专业施工队进行各专项工程的施工。 5、工期的分阶段控制在施工过程中，严格以总控计划进行管理，以日保周、周保月、月保总控的模式进行层层管理，建立定期召开生产例会制度，每日下午4:30召开碰头会，针对每日的生产情况进行总结，安排次日的工作，并做好物资准备；每周生产例会时间，将对上一周的情况进行总结，对施工中出的工期拖后、质量问题进行分析,找出原因，下周进行改进。5现场平面布置场区总平面布置的原则：充分利用有限的施工场地，综合考虑施工条件，本着经济合理、管理方便、安全可靠的原则布置施工现场，积极按总包要求配合总包进行平面布置。1、在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口

12、、临时堆放场地的优化合理布置。2、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。3、临电电源、电线敷设要避开人员流量大的出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。4、本工程应着重加强现场安全管理力度，严格按照公司的项目安全管理手册的要求进行管理。5、本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序合理的状态。6、执行ISO14001标准，布置控制粉尘设施、排污、废弃物处理及噪声设施。7、设置便于大型运输车辆通行的现场道路并保证其可靠性。8、桩基施工总面如下图：6具体施工部署6.1总体部署本工程主要分3大施工项目：后压浆法混凝土灌注桩

13、，钻孔灌注混凝土桩，预应力管桩。由于工程量大、工序多、工期短，施工场地狭窄，要求机械设备多、日产量高，是按期完成任务的根本保证，要解决好工作面与日产量，工序间工作面相互制约的矛盾，因此，要采用工序间立体交叉，流水作业，每个工作面都要采用定机械设备、定日产量、定工期等三定措施，确保工程顺利进行。1、施工准备阶段我方进场后立即进行场地平整，管线改造，临水临电及临舍等施工准备工作，临水临电暂考虑由甲方协调接入，办公区和劳务队宿舍布置在现场的南侧，钢筋原材、预应力管桩、施工所用机械设备等一部分堆放在施工场内（土方挖运前期可堆放在基坑上口，随基坑下挖，其边坡堆载应严格控制，此时可将少量材料堆放在基坑内）

14、。工程正式开始前，首先进行工程定位测量工作，放定主要工程桩控制轴线，基坑边线。2、混凝土灌注桩施工本工程1-5，10，11#楼均为深基础，采用混凝土灌注桩，待深基础土方挖至大沽标高+2.0m后，桩基工程开始插入。各栋楼采用平行施工，其中1、5#楼每栋2台钻孔设备，2-4、10、11#楼每栋楼一套钻孔设备。3、预应力管桩施工考虑到预应力管桩对支护桩的排挤效应，其中6，8，9#楼临近深基坑周边支护桩先不做，采用大放坡后挂网喷浆支护。6，7，8，9#楼的预应力管桩施工，采用平行施工，每栋楼由中间向四周的原则进行跳打，每栋楼使用一套打桩设备。第四章 施工方法1施工准备1.1技术准备1、组织施工人员进行施工图自审，并对工程地质资料及施工技术进行交底。2、对桩基的轴线和标高进行测定，并办理复检手续。3、根据轴线放出桩
