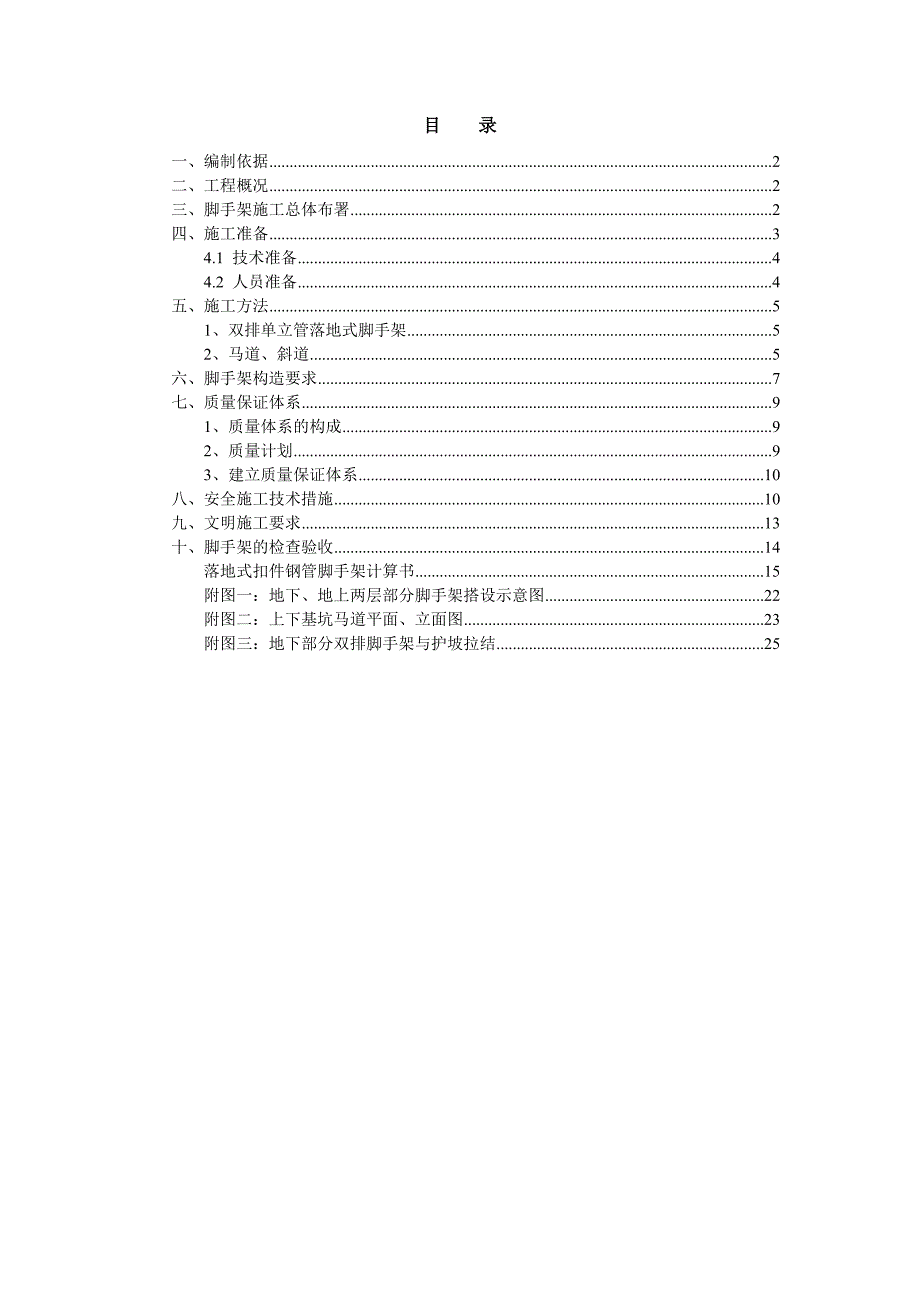

1、目 录一、编制依据2二、工程概况2三、脚手架施工总体布署2四、施工准备34.1 技术准备44.2 人员准备4五、施工方法51、双排单立管落地式脚手架52、马道、斜道5六、脚手架构造要求7七、质量保证体系91、质量体系的构成92、质量计划93、建立质量保证体系10八、安全施工技术措施10九、文明施工要求13十、脚手架的检查验收14落地式扣件钢管脚手架计算书15附图一:地下、地上两层部分脚手架搭设示意图22附图二:上下基坑马道平面、立面图23附图三:地下部分双排脚手架与护坡拉结25一、编制依据1、建筑施工高空作业安全技术规程 JGJ33-912、建筑工程施工扣件式钢管脚手架安全技术规范JGJ130
2、-20113、建筑施工安全检查标准 JGJ59-994、某某市建筑工程施工现场安全管理标准DBJ01-62-2002二、工程概况本工程由甲2#办公楼、9#住宅、甲3#商业楼、汽车库组成,地上225层,地下2层,为全现浇剪力墙框架结构,地下结构面积10596m,地上建筑面积34143m。开发单位为某某某某企业有限公司;设计单位为某某某某恒基工程设计有限公司;监理单位为某某双圆工程咨询监理有限公司。本工程地基采用天然地基,局部采用CFG进行地基处理,结构类型为板式筏板基础,全现浇砼结构,地下二层局部有夹层,地上部分为办公式公寓、住宅。工程目前正处于基础施工阶段,基坑护坡采用土钉墙、护坡桩和预应力锚
3、杆相结合的方式,基础底板板面标高大部分为-10.40m,最底处-13.60m,基础厚度为600mm2000不等。由于目前为地下结构施工,主体结构部分为工字钢悬挑,因此本方案只对地下部分及二层主体部分操作脚手架进行阐述。三、脚手架施工总体布署总体思路根据工程进度及施工总体安排,本工程外墙脚手架(地下室至地上两层)采用落地式脚手架(双排单立管扣件式脚手架),在筏板基础浇筑完成后,绑扎挡土墙体钢筋之前进行搭设,一次搭设高度为6米以保证钢筋班组绑扎钢筋、木工支设模板及作为作业平台防护。地下部分总高度为11.4米,以保证施工至土0.000 m。基坑土方回填完后,甲2#及9#楼土0.000m以上主体部分采

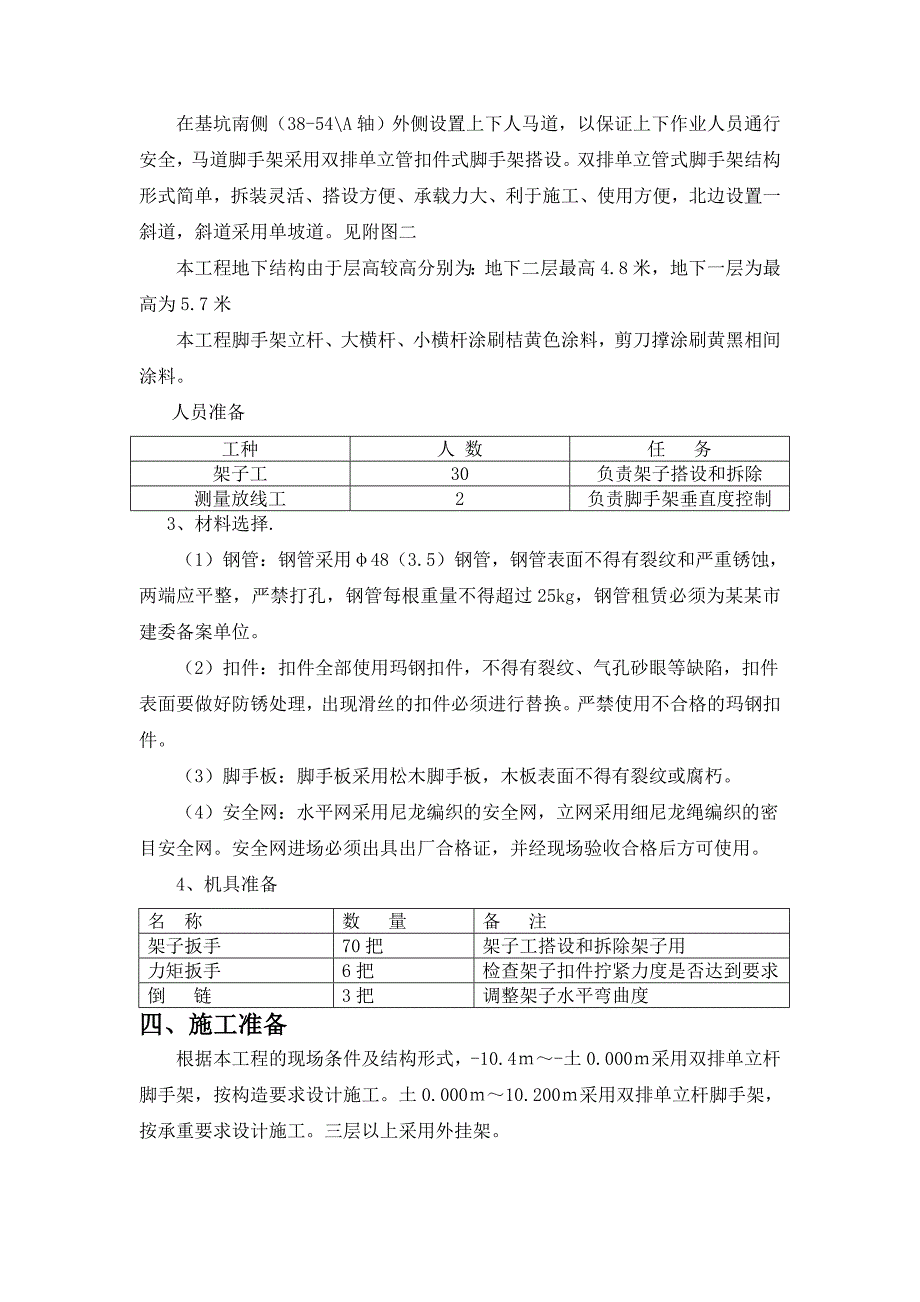

4、用悬挑脚手架,甲2#、3#商业基坑土方回填完后,采用采用落地式脚手架(双排单立管扣件式脚手架)一次搭设高度保证各自工程模板、钢筋、砼浇筑作业面及安全防护。总高度为10.5米。地下、地上两层部分脚手架搭设详见附图一在基坑南侧(38-54A轴)外侧设置上下人马道,以保证上下作业人员通行安全,马道脚手架采用双排单立管扣件式脚手架搭设。双排单立管式脚手架结构形式简单,拆装灵活、搭设方便、承载力大、利于施工、使用方便,北边设置一斜道,斜道采用单坡道。见附图二本工程地下结构由于层高较高分别为:地下二层最高4.8米,地下一层为最高为5.7米本工程脚手架立杆、大横杆、小横杆涂刷桔黄色涂料,剪刀撑涂刷黄黑相间涂
5、料。人员准备工种人 数任 务架子工30负责架子搭设和拆除测量放线工2负责脚手架垂直度控制3、材料选择.(1)钢管:钢管采用48(3.5)钢管,钢管表面不得有裂纹和严重锈蚀,两端应平整,严禁打孔,钢管每根重量不得超过25kg,钢管租赁必须为某某市建委备案单位。(2)扣件:扣件全部使用玛钢扣件,不得有裂纹、气孔砂眼等缺陷,扣件表面要做好防锈处理,出现滑丝的扣件必须进行替换。严禁使用不合格的玛钢扣件。(3)脚手板:脚手板采用松木脚手板,木板表面不得有裂纹或腐朽。(4)安全网:水平网采用尼龙编织的安全网,立网采用细尼龙绳编织的密目安全网。安全网进场必须出具出厂合格证,并经现场验收合格后方可使用。4、机
6、具准备名 称数 量备 注架子扳手70把架子工搭设和拆除架子用力矩扳手6把检查架子扣件拧紧力度是否达到要求倒 链3把调整架子水平弯曲度四、施工准备根据本工程的现场条件及结构形式,-10.4-土0.000采用双排单立杆脚手架,按构造要求设计施工。土0.00010.200采用双排单立杆脚手架,按承重要求设计施工。三层以上采用外挂架。4.1 技术准备4.1.1由技术负责人、安全主管组织技术人员、施工作业人员熟悉施工图纸,了解周边情况,召开会议进行方案研讨及施工方案交底。4.1.2组织技术人员编制施工方案,编写技术交底。4.2 人员准备4.2.1成立现场安全领导小组:组长:屈学军(负责现场监督);副组长
7、:甄米莎(负责现场检查、管理及技术交底);脚手架班组(负责现场生产、方案实施)。4.2.2计划20名架子工,要求对参与高处施工人员(架子工)必须经专业安全技术培训、考试合格,持特种作业操作证上岗作业。4.3 物资准备4.3.1脚手架钢管: 钢管采用外径为48mm,壁厚为3.5mm的管材。钢管的表面应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应有产品质量合格证,钢管必须涂有防锈漆并严禁打孔。脚手架钢管的长度横向水平杆为1500mm,其它杆6000mm;每根钢管的最大重量不得大于25Kg;外径和壁厚偏差不得大于0.5mm;钢管两端应平整,偏差不得大于1.7mm。4.3.2
