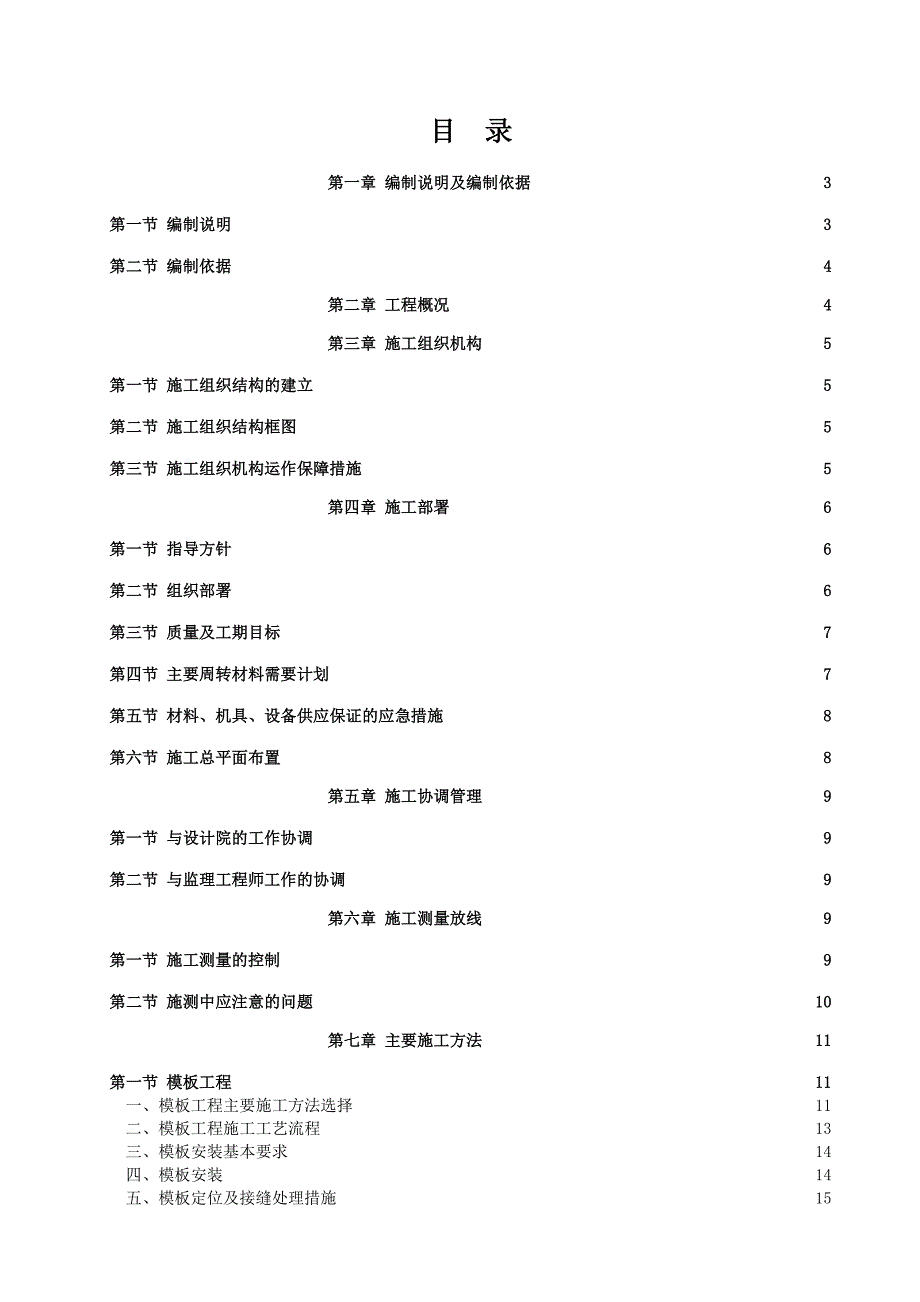

1、目 录第一章 编制说明及编制依据3第一节 编制说明3第二节 编制依据4第二章 工程概况4第三章 施工组织机构5第一节 施工组织结构的建立5第二节 施工组织结构框图5第三节 施工组织机构运作保障措施5第四章 施工部署6第一节 指导方针6第二节 组织部署6第三节 质量及工期目标7第四节 主要周转材料需要计划7第五节 材料、机具、设备供应保证的应急措施8第六节 施工总平面布置8第五章 施工协调管理9第一节 与设计院的工作协调9第二节 与监理工程师工作的协调9第六章 施工测量放线9第一节 施工测量的控制9第二节 施测中应注意的问题10第七章 主要施工方法11第一节 模板工程11一、模板工程主要施工方法

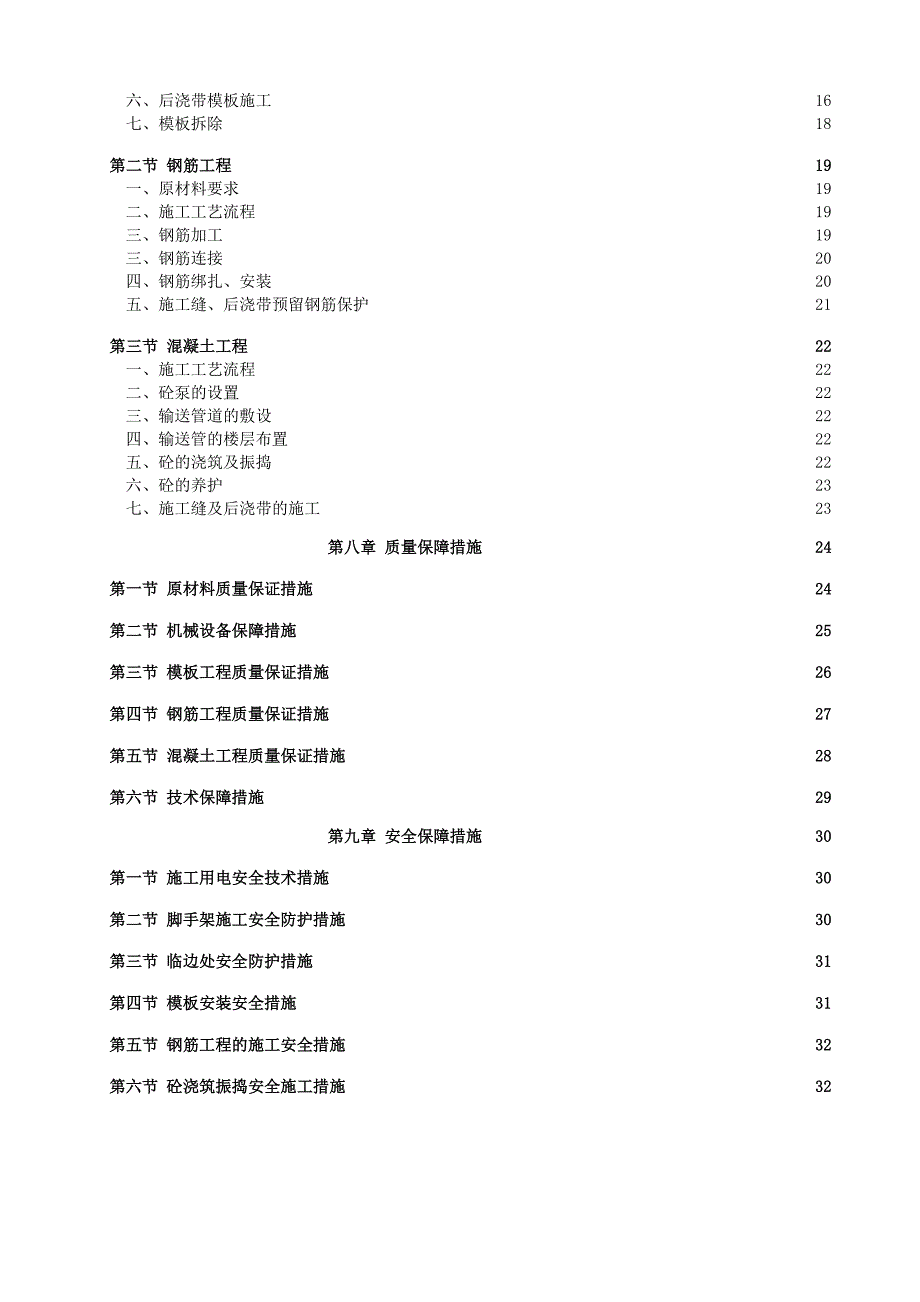

2、选择11二、模板工程施工工艺流程13三、模板安装基本要求14四、模板安装14五、模板定位及接缝处理措施15六、后浇带模板施工16七、模板拆除18第二节 钢筋工程19一、原材料要求19二、施工工艺流程19三、钢筋加工19三、钢筋连接20四、钢筋绑扎、安装20五、施工缝、后浇带预留钢筋保护21第三节 混凝土工程22一、施工工艺流程22二、砼泵的设置22三、输送管道的敷设22四、输送管的楼层布置22五、砼的浇筑及振捣22六、砼的养护23七、施工缝及后浇带的施工23第八章 质量保障措施24第一节 原材料质量保证措施24第二节 机械设备保障措施25第三节 模板工程质量保证措施26第四节 钢筋工程质量保证

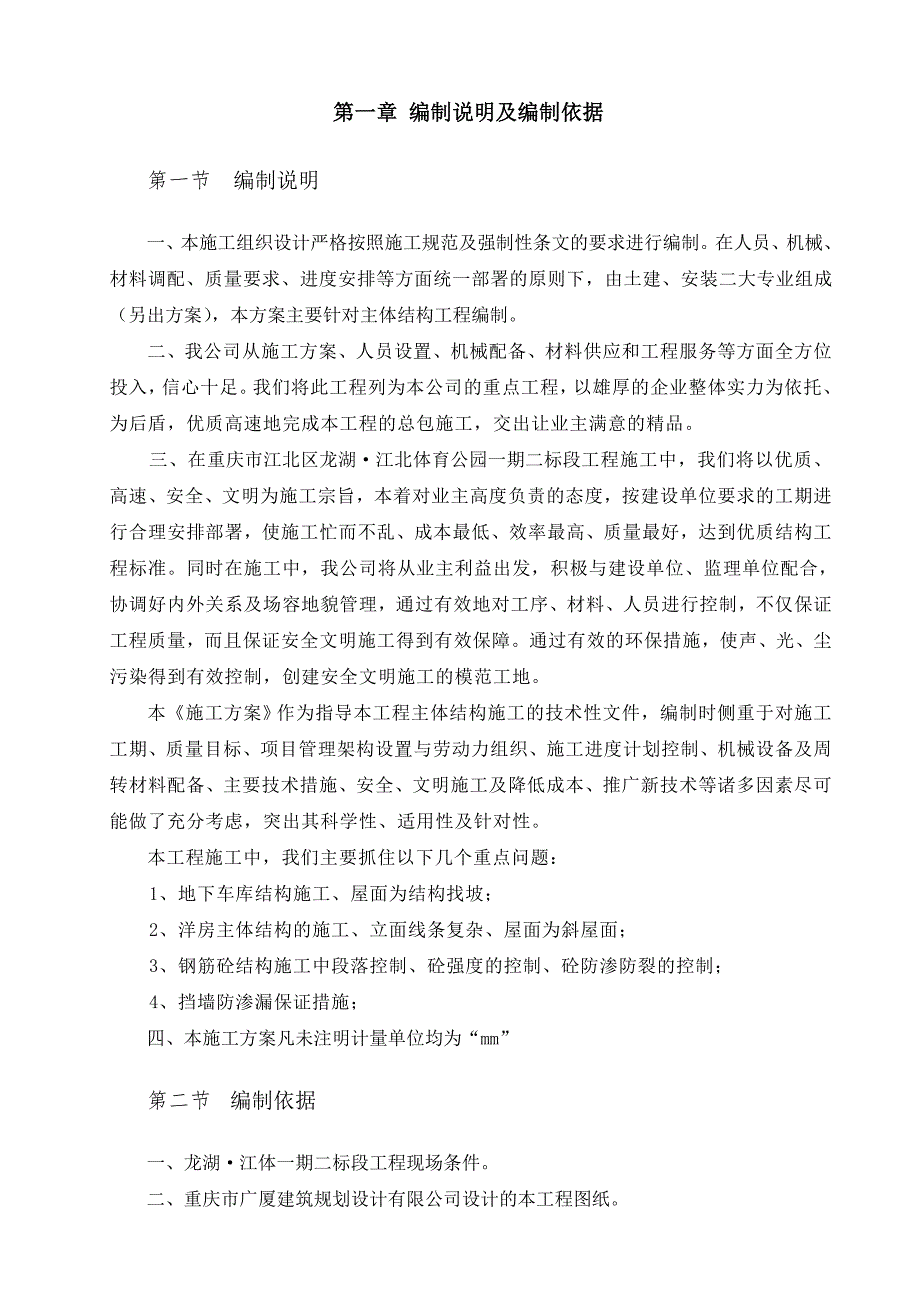

3、措施27第五节 混凝土工程质量保证措施28第六节 技术保障措施29第九章 安全保障措施30第一节 施工用电安全技术措施30第二节 脚手架施工安全防护措施30第三节 临边处安全防护措施31第四节 模板安装安全措施31第五节 钢筋工程的施工安全措施32第六节 砼浇筑振捣安全施工措施32第一章 编制说明及编制依据第一节 编制说明一、本施工组织设计严格按照施工规范及强制性条文的要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下，由土建、安装二大专业组成（另出方案），本方案主要针对主体结构工程编制。二、我公司从施工方案、人员设置、机械配备、材料供应和工程服务等方面全方位投入，

4、信心十足。我们将此工程列为本公司的重点工程，以雄厚的企业整体实力为依托、为后盾，优质高速地完成本工程的总包施工，交出让业主满意的精品。 三、在重庆市江北区龙湖江北体育公园一期二标段工程施工中，我们将以优质、高速、安全、文明为施工宗旨，本着对业主高度负责的态度，按建设单位要求的工期进行合理安排部署，使施工忙而不乱、成本最低、效率最高、质量最好，达到优质结构工程标准。同时在施工中，我公司将从业主利益出发，积极与建设单位、监理单位配合，协调好内外关系及场容地貌管理，通过有效地对工序、材料、人员进行控制，不仅保证工程质量，而且保证安全文明施工得到有效保障。通过有效的环保措施，使声、光、尘污染得到有效控

5、制，创建安全文明施工的模范工地。本施工方案作为指导本工程主体结构施工的技术性文件，编制时侧重于对施工工期、质量目标、项目管理架构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工及降低成本、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。 本工程施工中，我们主要抓住以下几个重点问题： 1、地下车库结构施工、屋面为结构找坡； 2、洋房主体结构的施工、立面线条复杂、屋面为斜屋面； 3、钢筋砼结构施工中段落控制、砼强度的控制、砼防渗防裂的控制； 4、挡墙防渗漏保证措施；四、本施工方案凡未注明计量单位均为“mm”第二节 编制依据一、龙湖江体一

6、期二标段工程现场条件。二、重庆市广厦建筑规划设计有限公司设计的本工程图纸。三、我公司的技术、机械设备装备情况及管理制度。四、国家和行业现行的施工及验收规范。混凝土结构工程施工及验收规范(GB50204-2011)地基与基础工程施工及验收规范（GBJ202-83）冷轧扭钢筋砼技术规程(JBJ115-97)钢筋焊接及验收规范 (GBJ202-83)施工现场临时用电安全技术规范(JGJ46-88)建筑施工安全检查标准(JGJ59-99)建筑施工高处作业安全技术规范(JGJ80-91)建筑安装工程质量检验评定统一标准(GBJ300-88)建筑工程质量检验评定标准(GBJ301-88)五、地方和企业现行

7、的施工工艺和工法：高层建筑泵送砼施工方法（GJGF07-96）竖向电渣压力焊施工工法（Q/CJZ（TG）004-96）第二章 工程概况龙湖江北体育公园一期二标段工程由D1#、D2#、D8#、D9#、D10#、D11#、D12#、D13#、D14#、D15#、D16#、D17#、D18#、D21#、D22#组成，总建筑面积为.89m2，其中D1#、D2#、D3#为A1户型单拼，D8#、D9#、D10#、D11#、D13#、D14#、D15#、D16#、D21#、D22#为A1户型双拼, D12#、D17#、D18#为A1户型3拼.车库建筑面积为78567.02m2，综合商业为大开间框架结构，柱子

8、最大截面为700700m；挡墙最大厚度为400mm;梁最大截面为550900mm，最大净跨度7400mm。钢筋最大直径为25mm。柱子混凝土等级C40，地下室挡墙、负一层、一层梁及板、后浇带、转换梁及板、各分项图特别标明处采用补偿收缩混凝土。梁、板、墙、柱、楼梯C30，构造柱、压顶、砌体中混凝土带为C20。第三章 施工组织机构第一节 施工组织结构的建立针对此工程的特殊性，公司组织优秀的项目经理来组建项目班子。项目班子相关人员一律持证上岗、押证施工，并且该项目经理部仅负责此工程。实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做

9、到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。第二节 施工组织结构框图施工组织管理机构框图如下页所示： 第三节 施工组织机构运作保障措施1、组织强有力的项目班子，选派业务精、能力强、善合作、服务好的管理人员进入项目管理班子。2、建立健全项目经理、技术负责人、内业、材料、机械、质检等岗位责任制，由工程领导小组定期对各专业进行考核。3、建立工程领导小组现场办公制，每天下午召开一次碰头会，重点帮助解决项目的质量、进度、技术等难题、对次日的工作进行协调安排，以确保项目各项工作的高效运转。4、用工管理，选派组织能力强，技术水平高，能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时和

10、提前完成。第四章 施工部署第一节 指导方针该工程的施工质量、施工进度乃至场容场貌，对业主、承建人都具有重要的现实意义，因此，我公司对本工程的施工指导方针如下：一、由公司优秀项目经理挂帅，将本工程列为公司200102011年度之首的重点工程。二、我公司将对业主履行以科学管理创时代精品是企业永恒的主题，以优质服务让顾客满意是我们庄严的承诺的质量方针。三、我公司愿用自身特有的各种优势，如用建造过类似工程所积累的施工经验，先进技术为业主降低工程造价，本着企业的承受能力，最大限度的为业主提供优惠承诺。本工程的经营宗旨是“保本、微利、求发展”。四、以科学、求实、严格的施工管理，敢为人先的创业精神和热忱周到

11、的配合服务来赢得业主的信任。我公司全体员工深信：“今天的场容、质量和服务，就是明天的市场”。第二节 组织部署1、 总承包组织施工以土建为主，水电安装、消防、设备安装配合施工。2、 本工程工期以土建为主要进度控制，中间插入其余分部分项工程，确保结构施工总进度计划。3、与分包单位的协调1）责成分包单位所选用的设备、材料必须在事前征得发包方代表和总承包商的审定，严禁擅自代用材料和使用劣质材料。2）责成各分包单位严格按施工总进度计划编制“实施进度计划”和“施工组织设计”建立质保体系，确保工程总目标实现。3）各分包单位严格按照总承包商制定的总平面布置图，“按图就位”且按总承包商制定的现场标准化施工的文明

12、管理规定，并做好施工现场的标准化工作。4）严格履行总包义务，组织指挥各分包施工单位科学合理地进行作业生产，协调施工中所产生的各类矛盾，尽可能地减少施工中出现的责任模糊而贻误工程或造成经济损失。5）不断加强对各分包施工单位的教育，提请分包单位增加员工对产品的保护，做到上道工序对下道工序负责，完工产品对发包方负责，使产品不受污、不受损。4、协调方式。1）按总进度计划制定的控制节点，组织协调工作会议，检查节点实施的情况,制订、修正、调整下一个节点的实施要求。2）由总承包商的项目经理部经理负责主持施工协调会，以周为单位进行协调。3）项目部以周为单位,提出工程周报，及向业主、监理和有关单位反映、通报工程

13、进展状况及需要解决的问题，使有关各方了解工程的进行情况，及时解决施工中出现的困难和问题。根据工程进展，不定期地召开各种协调会，协助业主协调与社会各业务部门的关系以确保工程进度。第三节 质量及工期目标一、质量目标坚持“质量第一、信誉至上”的原则，运用科学的管理方法，制定严格的质量控制措施，大力采用新技术、新工艺和新材料，做到精心组织、精心施工，将本工程建成优质结构工程，让业主满意。二、工期目标本工程合理安排人力物力，形成流水作业面，计划于2011年10月交房。第四节 主要周转材料需要计划根据本工程的工程特点及工程量，以经济实用的原则，对主要的周转材料作如下选择，具体详见下表：1F48钢管t500

14、模班板支撑架、防护设施等2十字扣件套80000与钢管配套使用3接头卡套5000与钢管配套使用4旋转卡套5000与钢管配套使用518mm九夹板平方米柱、墙、梁、板支模6绿色安全网平方米20000防护架、提升架围护75cm厚竹跳板张1000用于脚手架板、安全通道等8木枋立方米600用于支模板底搁栅等9早拆体系头个5000与钢管配套使用第五节 材料、机具、设备供应保证的应急措施一、材料方面1、各阶段施工半月前，现场材料组，尤其是采购人员需与甲方一起落实好厂家货源，采用“货比三家”,以比质、比价、比服务的原则进行动作，特别是结构所用钢材一律采用大厂材料，确保工程质量。2、项目应在地材丰产期内根据施工需用数量，尽可能储备多一些，以便顺利渡过地材低产期。3、现场材料、半成品的贮备量应比实际需用量多一些。二、机具、设备方面1、施工阶段的机具，根据所提需用量计划，再附加一定的备用量。2、施工大型设备如塔吊等，需配备足够的易损零部件或总成件。3、现场设置施工机具设备，管、用、养、修专人负责及抢修。施工机具一览表序号设备名称台数单机功率（KW）合计功率(KW)备注1庆江塔吊QTZ-40B/QTZ-632/650450洋房阶段2钢筋弯曲机62.81683钢筋剪断机45.5
