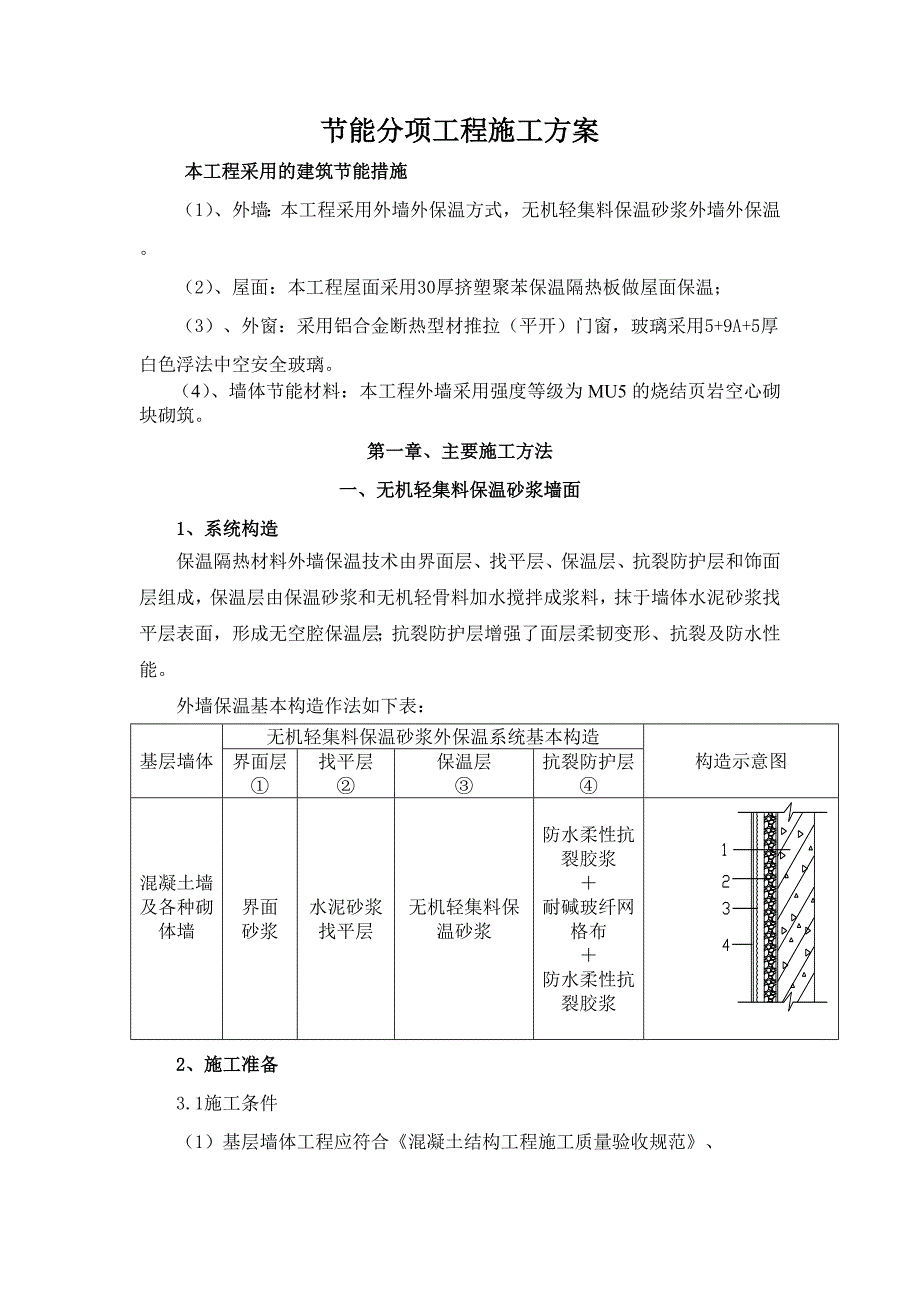

1、节能分项工程施工方案本工程采用的建筑节能措施（1）、外墙：本工程采用外墙外保温方式，无机轻集料保温砂浆外墙外保温。（2）、屋面：本工程屋面采用30厚挤塑聚苯保温隔热板做屋面保温；（3）、外窗：采用铝合金断热型材推拉（平开）门窗，玻璃采用5+9A+5厚白色浮法中空安全玻璃。（4）、墙体节能材料：本工程外墙采用强度等级为MU5的烧结页岩空心砌块砌筑。第一章、主要施工方法一、无机轻集料保温砂浆墙面1、系统构造保温隔热材料外墙保温技术由界面层、找平层、保温层、抗裂防护层和饰面层组成，保温层由保温砂浆和无机轻骨料加水搅拌成浆料，抹于墙体水泥砂浆找平层表面，形成无空腔保温层；抗裂防护层增强了面层柔韧变形、

2、抗裂及防水性能。外墙保温基本构造作法如下表：基层墙体无机轻集料保温砂浆外保温系统基本构造构造示意图界面层找平层保温层抗裂防护层混凝土墙及各种砌体墙界面砂浆水泥砂浆找平层无机轻集料保温砂浆防水柔性抗裂胶浆耐碱玻纤网格布防水柔性抗裂胶浆2、施工准备3.1施工条件（1）基层墙体工程应符合混凝土结构工程施工质量验收规范、GB50204-2000和砌体工程施工质量验收规范、GB5020-2000的要求，外门窗口安装完毕，经有关部位检查验收合格。（2）门窗外框与墙体连接处应预留保温层厚度。（3）基层应坚实平稳，保温层施工前，应进行基层处理。（4）外保温工程施工期以及完工后24小时内基层及环境空气温度不应低

3、于5，夏季应避免阳光的暴晒，风力在5级以上及雨天不得施工。温度过高要洒水保养。（5）主体施工遗留空洞等提前处理好。（6）大面积施工前做好样板墙面，对外墙保温系统所组成的各个节点加以评估和制定技术控制措施。3.2施工机具外接电源设备，垂直运输机械，水平运输手推车，300L砂浆搅拌机，外墙脚手架。测量仪器，电锤及放线工具，水桶，滚刷，铁锹，手锤，剪刀，钳子，经纬仪，托线板，垂直尺，检测尺，直角检测尺，靠尺，塞尺，钢尺及常用抹灰工具，抹灰专用检测工具等。3.3技术准备（1）对现场主体工程的外墙外保温部分墙体作详细的验收。（2）熟悉施工环境、施工面的情况。（3）进行现场施工人员的培训和技术要点的交底。

4、（4）所有的节点处理均由技术熟练的施工人员做好样板示范。（5）对现场施工人员进行保温工程施工规范要求培训。3.4施工准备（1）工具与机械一览表：名称数量规格砂浆搅拌机2台300升垂直运输设备1台/幢手推车10辆0.10m3/辆手提搅拌机5台以及标线工具、灰桶、木桶、剪刀、滚刷、铁锹、扫帚、手锤、铁抹子、托线板、方尺、靠尺、探针、钢尺等手工工具。（2）搅拌棚的搭设：搅拌棚的地点应选择背风向，搅拌棚靠近垂直运输机械；且三侧封闭，一侧作为进出料通道，应有顶棚，地面应平整坚实，远离砂石料场。所有的材料必须在搅拌棚内机械搅拌；无机轻骨料应在有专门的堆放场地，防止包装的破坏；对搅拌人员的操作必须做专门的技

5、术交底；（3）保温施工作业前提：作业时，环境温度不应低于5度，风力不大于5级，雨天不得施工。（4）保温系统材料进入现场应检查的内容：材料合格证、检测报告必须齐全，并与所送材料配套；抽检材料单位的重量、体积与合格证明必须在合理误差范围内；检查包装的完整性；检查材料的有效期。4、系统材料说明及组成材料的性能要求（一）系统材料说明：无机轻集料保温砂浆外墙外保温系统：由界面胶浆，无机轻集料保温砂浆，防水柔性抗裂胶浆和加强材料构成。1、 界面胶浆界面胶浆（单组份）由粉状高分子聚合物、无机胶凝材料组成。2、 无机轻集料保温砂浆无机轻集料砂浆由高分子聚合物和无机轻骨料组成，其防火性能好、强度高和粘接性好，耐

6、候抗老化性强。3、 防水柔性抗裂胶浆防水柔性抗裂胶浆由高分子聚合物、无机骨料、多种添加剂等材料组成，具有极佳的柔韧性、抗裂性、防水性等功能。防水柔性抗裂剂由粉状高分子聚合物、辅助材料组成。4、 耐碱玻纤网格布以耐碱玻纤维织成的网格布为基布，表面涂覆高分子耐碱涂层制成。（二）性能指标：（1）界面砂浆主要技术指标：项目单位指标界面砂浆压剪粘结强度原强度MPa0.7耐水MPa0.5耐浆融MPa0.5（2）无机聚合物保温砂浆的性能指标项目指标干表观密度，kg/m3450导热系数，W/（moK）0.085抗压强度，MPa1.0拉伸粘结强度，KPa200线性收缩率，%0.25软化系数0.6（3）防水抗裂砂

7、浆性能项目指标要求拉伸粘结强度0.70MPa浸水拉伸粘结强度0.50MPa可操作时间1.5h在可操作时间内拉伸粘结强度0.70MPa压析比3.0（4）涂塑耐碱玻纤网格布主要性能指标项目指标要求网孔中心距4466单面面积重量160g/300g/断裂强力经向1250N/50mm经向3000N/50mm耐碱强力保留率（经、纬向）经向、纬向90%断裂伸长率（经、纬向）经向、纬向5%涂塑量20g/玻璃成份符合JG197的规定5、施工工艺5.1施工工艺流程：滚涂界面剂不同墙体接缝处钉300宽钢丝网基层墙面清理及处理20厚水泥砂浆找平层粉刷前隔夜浇水贴饼、冲筋墙面局部找平15厚保温层分层赶平压实第一遍2mm

8、抗裂胶浆施工洒水保养一周自然保养4-5d第二遍2mm抗裂胶浆施工洒水保养一周期耐碱玻纤网5.2系统相关材料现场搅拌及施工方法：5.2.1界面胶浆（用于砼墙面）施工现玚直接兑水，水灰比例控制在0.25:1左右（水0.25，粉料1），搅拌均匀即可施工。一般施工厚度在1mm左右，可滚涂施工，浆料应在4小时内用完。5.2.2水泥砂浆找平层施工1抹灰前检查基体表面平整，以决定其抹灰厚度。抹灰前应在大角两面、阳台、窗台两侧弹出抹灰层控制线，以作为打底的依据。.2在檐口、窗台、雨蓬、阳台、压顶和突出墙面等部位，上面应做出6的流水坡度，线条及窗台厚度为100。下面应做滴水线（槽），流水坡度及滴水线（槽）距外表

9、30mm，滴水线（老鹰嘴）应保证其坡向正确。.3外墙抹灰前必须浇水湿润。糙底施工时，一次性厚度不得超过10，要分层赶平并派专人进行浇水养护。.4在抹面层灰以前，应先检查底层砂浆有无空裂现象，如有空裂，应剔凿返修后再抹面层灰。另外应注意底层砂浆上的尘土，污垢等应先清理干净，浇水湿润后方可进行面层抹灰。5当底灰六、七成干时，即可开始抹罩面灰。面层灰的厚度应控制在810，罩面灰应二次成活，第一次按灰饼厚度抹平，用大括尺垂直、水平刮找平整，用木抹子搓平，再用铁抹子轻轻顺水平方向轻压一遍，做毛光。5.2.3无机轻集料保温砂浆无机轻集料保温浆料适宜机械搅拌，现场直接加水搅拌成保温浆料即刻上墙粉刷。搅拌时间

10、不少于5分钟，搅拌均匀后倒出，应随拌随用。无机轻集料保温砂浆必须在搅拌机内进行。加水拌制好的保温浆料应在4小时内用完。a、 保温层厚度按设计要求分遍抹灰，每遍间隔时间应在4-5d以上（当在寒冷或潮湿的气候下施工，应适当延长间隔时间）。b、 在界面剂末干时，抹第一遍保温砂浆，宜采用湿碰湿施工，以增加保温层与基层的粘结性。抹第一遍保温砂浆厚度 1.5cm左右，且压紧压实（尤其在砖缝处）。以保证与基层粘结牢固，施工顺序从上至下。c、 抹第二遍抹灰时间与第一遍间隔时间4-5d以上，厚度应达到搭饼厚度，并用大杠槎平，垂直度和平整度应达到规范质量和总保温层厚度满足设计要求。d、 门窗洞口保温砂浆的厚度不少

11、于20mm，分二遍抹，每遍10mm。e、 无机轻集料保温砂浆保温层后期固化干燥时间一般为一周左右，并洒水保养表干并达到手掌按不动后方可进行防水柔性抗裂胶浆的施工。f、 检查无机轻集料保温层的的整体施工情况，如有质量不符之处及时修补。5.2.4防水柔性抗裂防护层防水柔性抗裂胶浆适宜机械搅拌，现场直接加水搅拌均匀即可使用。搅拌时间不少于3分钟，水灰比一般控制在1:0.2左右，搅拌均匀后倒出，应随伴随用。加水拌制好的抗渗防裂砂浆应在4小时内用完。a、在保温层上从上至下先抹第一遍2mm抗裂砂浆，门窗洞口、阴阳角转角部位用加强网格布进行反包。b、耐碱网格布搭接应不小于100mm，阴阳角处、门窗洞口和外窗

12、处应加铺一层网格布。网格布铺贴应平整，无褶皱，砂浆饱满度100%，严禁干搭接。5.3施工要点1、外墙保温系统的施工应在外墙及外门窗口施工及验收完毕后进行。2、基层墙面清理及处理:2.1基层墙面清理：清理主体施工时墙面遗留的钢筋头、废模板，填堵施工孔洞；清扫墙面的浮灰，清洗油污；凸出墙面的砂浆、砖、混凝土等清除干净。2.2基层墙面处理：对墙面平整度进行验收，表面平整度、垂直度控制在规范范围之内（平整度8mm、垂直度5mm），对鼓出规范范围之外的墙面进行凿除，负差部分用1：2.5的水泥砂浆找平，使之符合墙面验收规范要求。砖墙：在施工前一天浇水湿润，自然干燥施工时表面成阴干状。混凝土墙：在施工前清理

13、表面浮尘，无须淋水。表面用界面剂滚涂施工，将搅拌好的浆料用滚刷均匀地涂抹于外墙面，墙面覆盖面必须100%，厚度1mm左右，经检验合格后才可进行保温层的施工。2.3贴饼、冲筋、吊垂直、套方找规矩，按设计厚度30mm用保温砂浆做标准厚度搭饼，以免形成热桥。2.4不同墙体材料接缝处、梁底、柱与墙不同材料之间钉300宽钢丝网，钢丝网宽度300mm，再用锚钉固定。（此项工作必须在墙体基层处理时完成）2.5在界面剂末干时，抹水泥砂浆，按灰饼厚度，分层压实找平，用搓板挤压严实搓平。5.4局部构造节点（1）、滴水槽的施工1、根据设计要求弹控制线；2、用壁纸刀沿线划开设定的凹槽；3、用抗裂砂浆填满凹槽，将滴水槽

14、嵌入凹槽与抗裂砂浆粘结牢固，收去两侧沿口浮浆，滴水槽应镶嵌牢固；4、要求滴水槽一个水平面上，且到窗口外边缘的距离相等。（2）、伸缩缝1、根据设计要求弹线；2、用壁纸刀沿线划开设定的凹槽；3、用抗裂胶浆填满凹槽，粘贴完整的耐碱玻璃纤维网将隔条压入凹槽中；4、分隔缝两侧纤维网各留出50mm搭接。（3）、进行窗户后塞口的保温施工从外墙面顶的檐口处沿洞口两侧吊垂直控制通线，同层窗口拉水平控制通线；控制通线的位置应考虑外窗肩、窗沿、窗台等保温抹灰后压住窗框的距离。保温抹灰压住窗框周边尺寸宜为3-5mm。根据控制通线做好窗口窗户周边的灰饼，抹灰时注意，抹灰面与窗框接触面应留直口，留茬应在同一个平面上。（4）在洞口上四角沿45方向要贴加强型耐碱网格布1、在保温层的温度发生变化时，在洞口的长度方向上发生纵向变形，形成纵向应力，在洞口的宽度方向上发生横向变形，形成横向应力，在横竖交接处，产生应力集中，相应的易形成沿洞口对角线的延长线上的裂缝，而大面的耐碱网格布在45线上非径向受力，故应贴一道垂直于裂缝发展方向的耐碱网格布，使耐碱网格布受径向力，分散应力，减少裂缝的发生。（5）、耐碱网格布搭接要求将耐碱网格布裁好，保温层上抹抗裂砂浆，厚度控制在2mm（网格搭接处可加厚度至3mm），然后用铁抹子将耐碱网格布压入抗裂砂浆内，网眼砂浆饱满度应为100%；耐碱网格布搭接宽度
