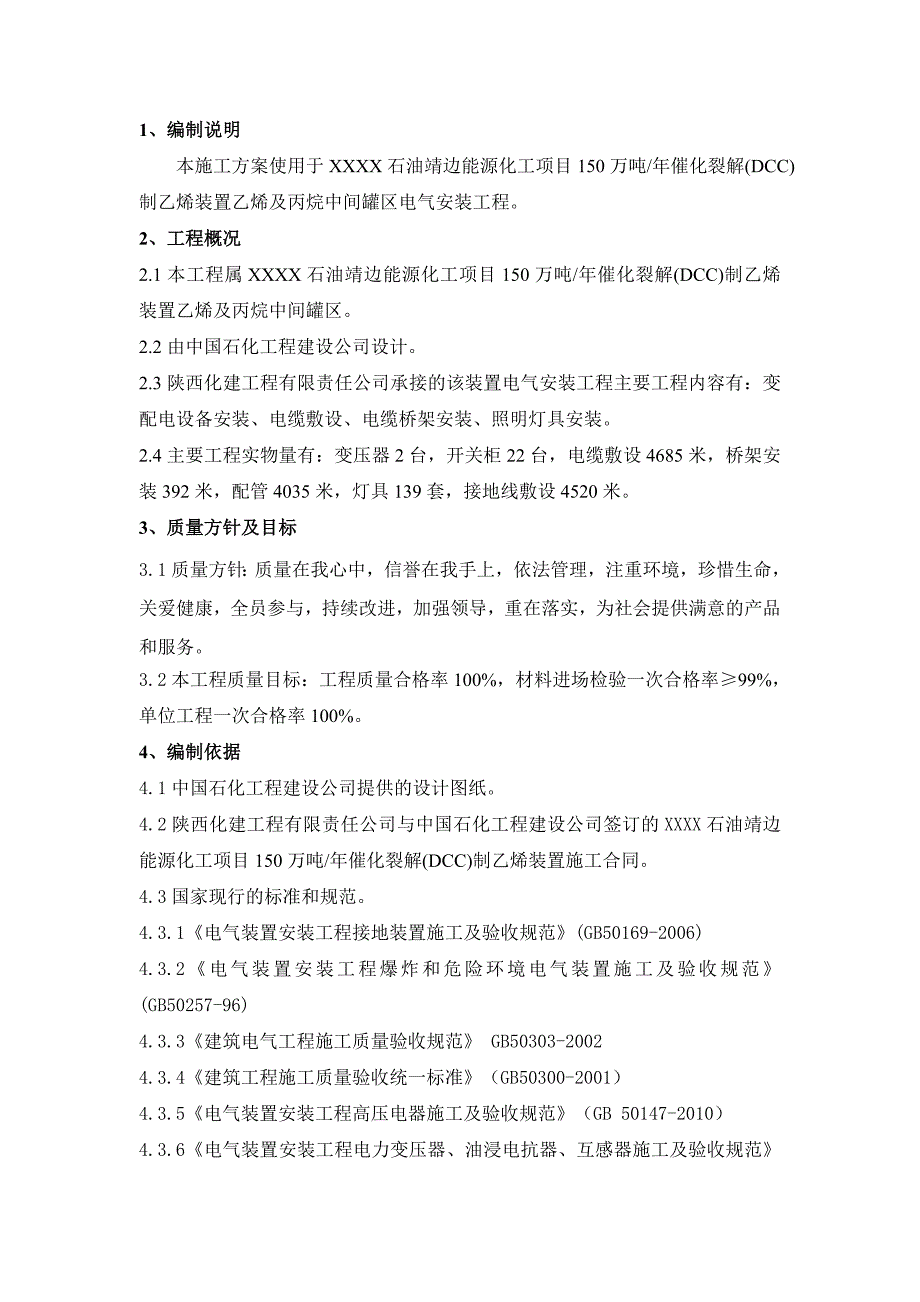

1、1、编制说明 本施工方案使用于XXXX石油靖边能源化工项目150万吨/年催化裂解(DCC)制乙烯装置乙烯及丙烷中间罐区电气安装工程。2、工程概况2.1本工程属XXXX石油靖边能源化工项目150万吨/年催化裂解(DCC)制乙烯装置乙烯及丙烷中间罐区。2.2由中国石化工程建设公司设计。2.3陕西化建工程有限责任公司承接的该装置电气安装工程主要工程内容有：变配电设备安装、电缆敷设、电缆桥架安装、照明灯具安装。2.4主要工程实物量有：变压器2台，开关柜22台，电缆敷设4685米，桥架安装392米，配管4035米，灯具139套，接地线敷设4520米。3、质量方针及目标3.1质量方针：质量在我心中，信誉在

2、我手上，依法管理，注重环境，珍惜生命，关爱健康，全员参与，持续改进，加强领导，重在落实，为社会提供满意的产品和服务。3.2本工程质量目标：工程质量合格率100%，材料进场检验一次合格率99%，单位工程一次合格率100%。4、编制依据4.1中国石化工程建设公司提供的设计图纸。4.2陕西化建工程有限责任公司与中国石化工程建设公司签订的XXXX石油靖边能源化工项目150万吨/年催化裂解(DCC)制乙烯装置施工合同。4.3国家现行的标准和规范。4.3.1电气装置安装工程接地装置施工及验收规范(GB50169-2006)4.3.2电气装置安装工程爆炸和危险环境电气装置施工及验收规范 (GB50257-9

3、6)4.3.3建筑电气工程施工质量验收规范 GB50303-20024.3.4建筑工程施工质量验收统一标准（GB50300-2001）4.3.5电气装置安装工程高压电器施工及验收规范（GB 50147-2010）4.3.6电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GB 50148-2010）4.3.7电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171-1992）4.3.8电气装置安装工程蓄电池施工及验收规范（GB50172-1992）4.3.9电气装置安装工程母线装置施工及验收规范（GB50149-2010）4.3.10电气装置安装工程电力变流设备施工及验收

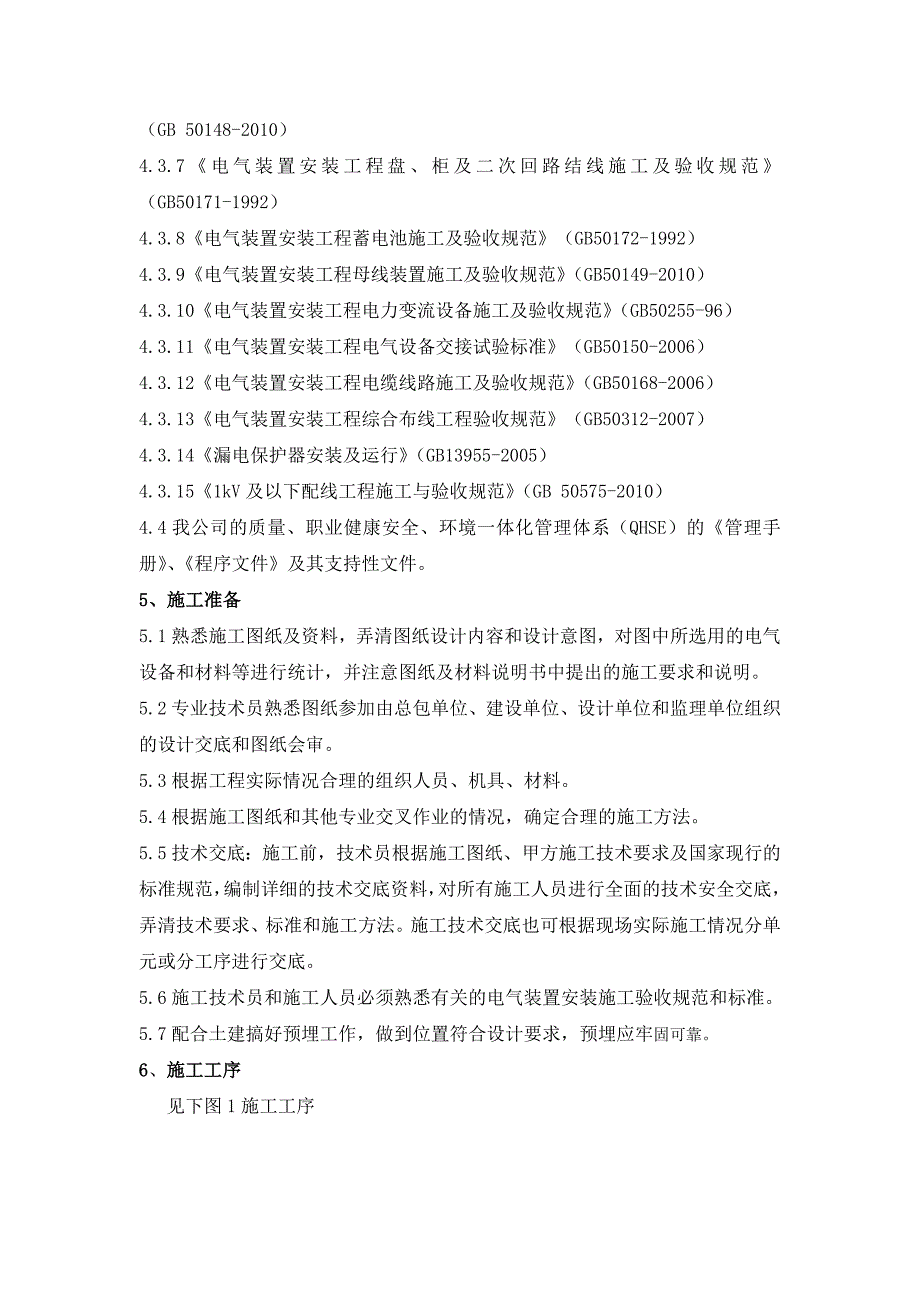

4、规范（GB50255-96）4.3.11电气装置安装工程电气设备交接试验标准（GB50150-2006）4.3.12电气装置安装工程电缆线路施工及验收规范（GB50168-2006）4.3.13电气装置安装工程综合布线工程验收规范（GB50312-2007）4.3.14漏电保护器安装及运行（GB13955-2005）4.3.151kV及以下配线工程施工与验收规范（GB 50575-2010）4.4我公司的质量、职业健康安全、环境一体化管理体系（QHSE）的管理手册、程序文件及其支持性文件。5、施工准备5.1熟悉施工图纸及资料，弄清图纸设计内容和设计意图，对图中所选用的电气设备和材料等进行统计，

5、并注意图纸及材料说明书中提出的施工要求和说明。5.2专业技术员熟悉图纸参加由总包单位、建设单位、设计单位和监理单位组织的设计交底和图纸会审。5.3根据工程实际情况合理的组织人员、机具、材料。5.4根据施工图纸和其他专业交叉作业的情况，确定合理的施工方法。5.5技术交底：施工前，技术员根据施工图纸、甲方施工技术要求及国家现行的标准规范，编制详细的技术交底资料，对所有施工人员进行全面的技术安全交底，弄清技术要求、标准和施工方法。施工技术交底也可根据现场实际施工情况分单元或分工序进行交底。5.6施工技术员和施工人员必须熟悉有关的电气装置安装施工验收规范和标准。5.7配合土建搞好预埋工作，做到位置符合

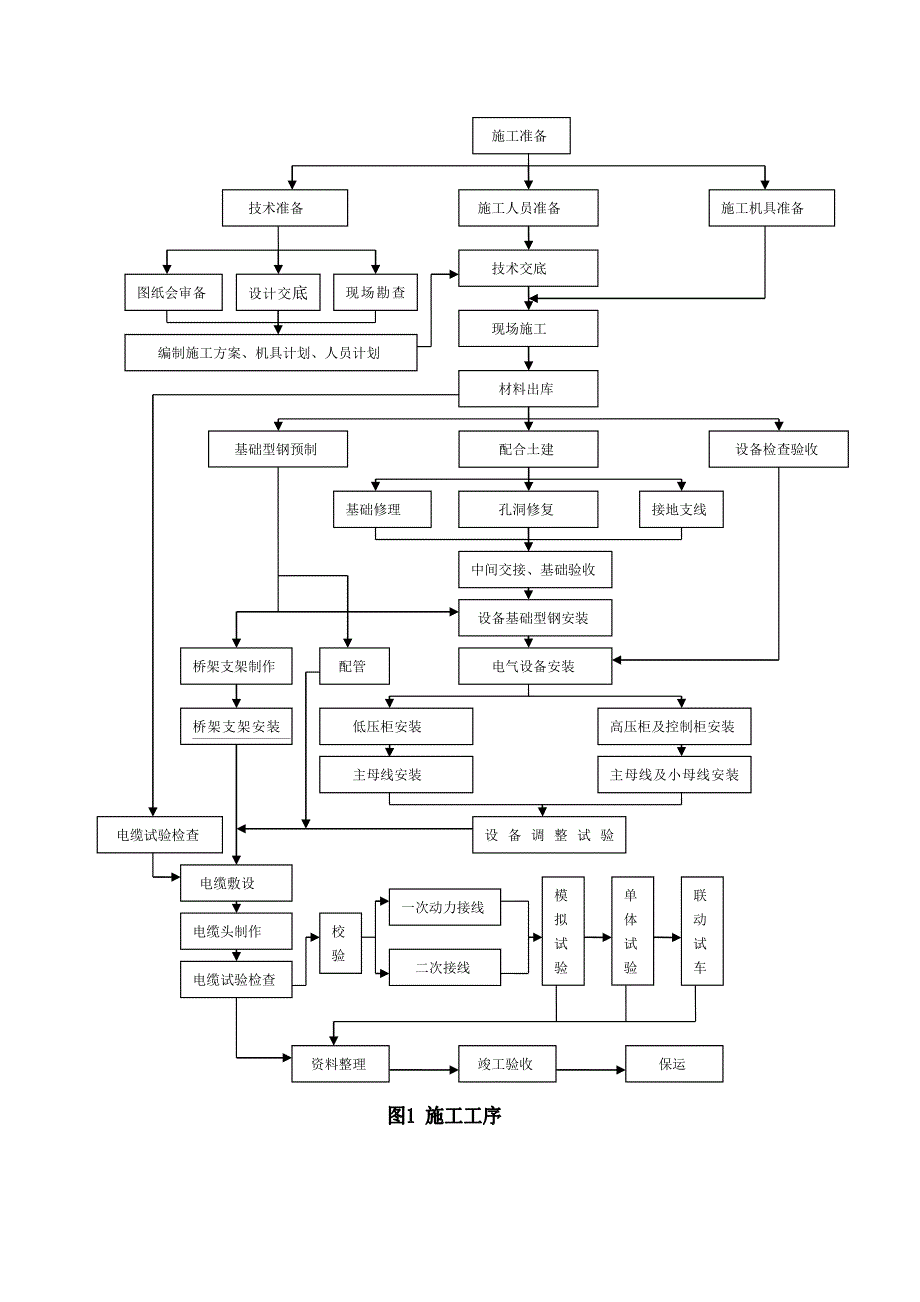

6、设计要求，预埋应牢固可靠。6、施工工序见下图1施工工序施工准备技术准备施工人员准备施工机具准备技术交底图纸会审备设计交底准备现场勘查准备编制施工方案、机具计划、人员计划现场施工材料出库配合土建基础型钢预制设备检查验收孔洞修复接地支线基础修理中间交接、基础验收设备基础型钢安装电气设备安装低压柜安装高压柜及控制柜安装主母线安装主母线及小母线安装设备调整试验配管桥架支架制作桥架支架安装电缆试验检查电缆敷设电缆头制作电缆试验检查校验二次接线一次动力接线联动试车单体试验模拟试验竣工验收保运资料整理7、主要施工方法及要求7.1电缆管敷设7.1.1主要工作操作流程电缆管质量验收确定支架位置支架制作、安装电缆

7、管安装电缆管接地7.1.2电缆管质量验收7.1.2.1材料到达现场后，应检查其有无产品合格证明。7.1.2.2对管子应进行外观检查，钢管不应有凹瘪和裂缝，管内无铁屑和毛刺，切断口应锉平，管口应刮光。7.1.3确定支架位置7.1.3.1确定电气设备的安装位置。7.1.3.2按图纸要求，划出管路中心线和管路交叉位置。7.1.3.3电缆配管支承点的设置：水平配管间隔2米设一支承点，垂直配管间隔1.5米设一支承点。管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150-500mm。7.1.3.4电缆配管根据设计要求确定其标高，故可用沿天花板敷设和吊支架敷设。7.1.3.5电缆管与桥架接口时，根据需要

8、可伸进桥架，也可离开桥架一段距离，以保证电缆有一定的弯曲半径。7.1.4支架制作、安装7.1.4.1支架所用型钢应平直，无显著扭曲，切口应无卷边、毛刺。7.1.4.2支架应安装牢固，横平竖直。7.1.4.3支架应作好防腐处理。7.1.5电缆管安装7.1.5.1对电缆配管的切口，应锉平，管口应刮光。7.1.5.2电线管路的弯曲处，不应有折皱、 凹穴和裂缝等现象，弯曲半径应不应小于弯管外径的812倍，中压电缆配管的弯曲半径R12D，其他配管的弯曲半径R8D。（注：D为弯曲前的配管直径）。7.1.5.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒的位置应便于穿线。（1）电线管长度

9、每超过30米，无弯曲。（2）电线管长度每超过20米，有一个弯曲。（3）电线管长度每超过15米，有二个弯曲。（4）电线管长度每超过8米，有三个弯曲。7.1.5.4电缆管过梁或在离地1.8m及以上位置弯曲时，可使电缆管断开，让电缆外露，但应尽量减少电缆外露的长度。7.1.5.5在防爆区钢管与钢管、钢管与电气设备、钢管与钢管附件之间的连接应采用螺纹连接，并要符合下列要求：（1）在爆炸性气体环境1区和2区时，螺纹有效啮合扣数管径为25mm及以下钢管不应少于5扣；管径32及以上钢管不应少于6扣。（2）在爆炸性气体环境1区或2区时，与隔离型设备连接时，螺纹连接处应有锁紧螺母。（3）外露丝扣不应过长，电气管

10、路之间不得采用倒扣连接。7.1.5.6电缆配管在厂房内与其它各工艺管道的最小距离如下(单位：mm)。电缆配管在厂房内与其它各工艺管道的最小距离管道名称配线方式穿管配线绝缘导线明敷设裸导线配线蒸汽管平行管道上200020002000管道下200020002000交叉5005001500暖气管、热水管平行管道上200020002000管道下200020002000交叉5005001500通风 给排水及压缩空气管平行5005001500交叉50050015007.1.5.7电气配管穿墙、穿楼板时，一般情况下在预留孔内走，局部地方按设计要求采用预埋套管的方法，预埋套管的尺寸一般比电缆配管尺寸大12-2

11、2mm。（1）在没有预埋件的地方也可根据现场实际情况利用工艺配管的支吊架加以固定，但间隔距离要符合表1要求。（2）水平与垂直敷设的明配管允许偏差值，在2米以内均为3mm，全长不应超过管子内径的1/2。（3）金属软管引入设备时应符合：a软管与钢管或设备连接应采用软管接头连接。b不得利用金属软管作为接地导体。c 防爆区内要采用防爆挠性软管。7.1.5.8埋在地下的电缆配管不宜穿过设备基础，在穿过建筑物基础时应加保护管保护。7.1.5.9进入落地或配电箱的管路，排列应整齐，管口高出基础面应不小于50mm。7.1.5.10暗配时，管子弯曲半径不应小于管外径的6倍；埋设于地下或砼楼板内时，不应小于管外径

12、的10倍。7.1.5.11 采用螺纹连接时，管螺纹长度不应小于管接头长度的1/2，连接后其螺纹宜外露23扣，螺纹表面应光滑，无缺损，螺纹上应涂电力复合脂。7.1.5.12 采用套管连接时，套管长度宜为外径的2.2倍，管与管的对口处应位于套管中心，焊缝应牢固严密。地上部分做防锈处理，地下部分做防腐处理。7.1.5.13 钢管不得直接对焊连接，也不得采用倒扣连接。7.1.5.14进入室内两端的管口要加以密封。7.1.6电缆管接地线安装7.1.6.1所有管子断开的地方，均应用导线或裸铜线连接起来，连接应采用专用的连接卡。7.1.6.2钢管的接地线要连至电缆桥架的接地上。7.1.6.3电缆配管安装完毕

13、，应将其与厂房接地线连成一体。7.2接地线敷设7.2.1接地装置中使用镀锌钢材做接地的地方，其焊接部位应作防腐处理，在作防腐处理前，表面必须除锈并清除干净焊接处残留的焊药。7.2.2接地线在穿过墙壁、楼板和地坪处应加装钢管或其它坚固的保护套，有化学腐蚀的部位还应采取防腐措施。7.2.3电气装置的接地应以单独的接地线与接地干线相连，不得串联。7.2.4配电柜、动力（照明）箱、控制箱等设备的金属底座、外壳和框架都应可靠的接地。7.2.5所有正常不带电设备的金属外壳及平台、梯子、管架等均应接地。接地线引出地面处应加PVC保护管，保护管高度地坪0.000以下0.3米，以上0.4米。接地干线沿柱子引上及
