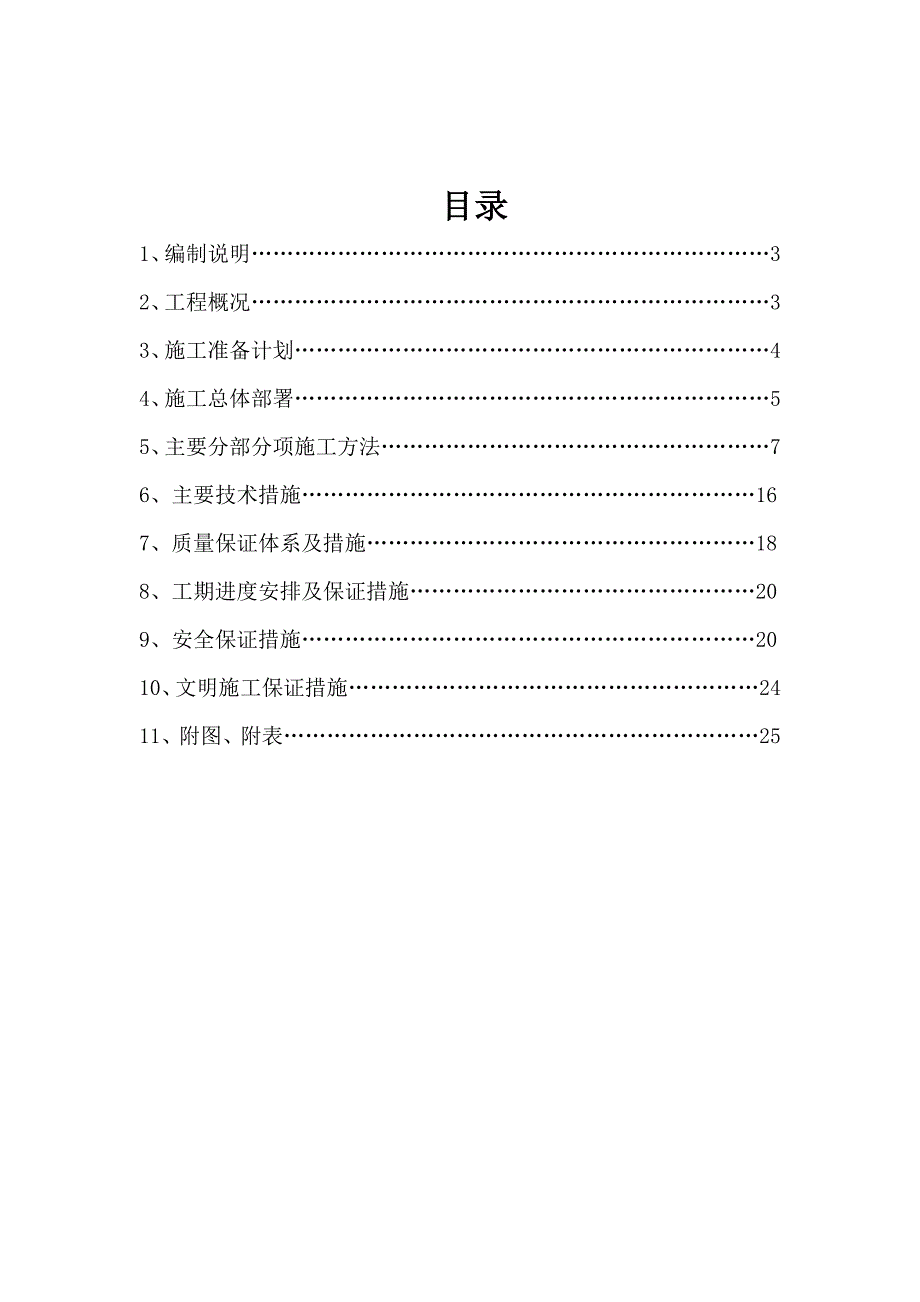

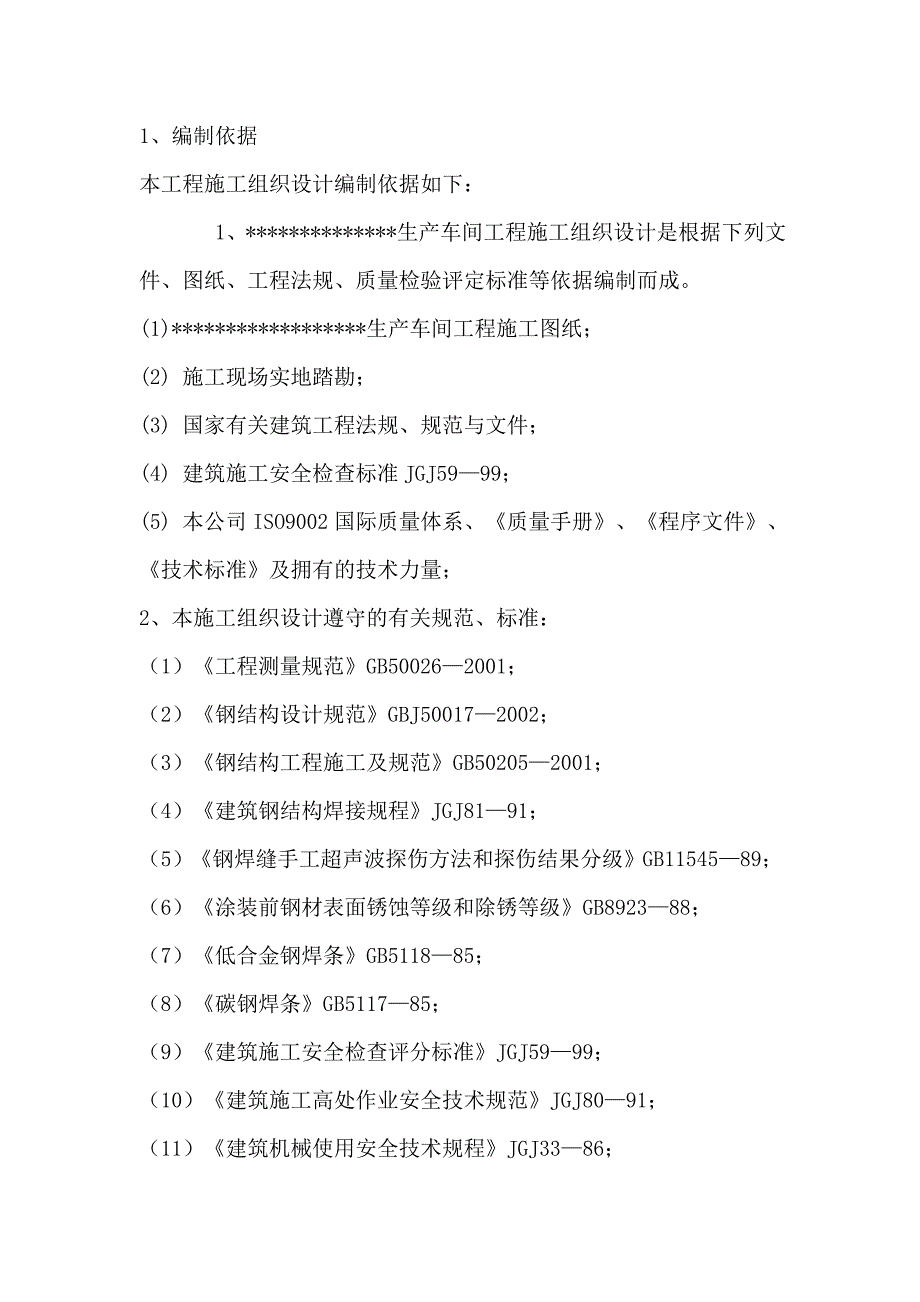

1、全钢结构框架施工组织设计方案目录1、编制说明32、工程概况33、施工准备计划44、施工总体部署55、主要分部分项施工方法76、主要技术措施167、质量保证体系及措施188、工期进度安排及保证措施209、安全保证措施2010、文明施工保证措施2411、附图、附表25 1、编制依据本工程施工组织设计编制依据如下： 1、*生产车间工程施工组织设计是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。(1)*生产车间工程施工图纸；(2) 施工现场实地踏勘；(3) 国家有关建筑工程法规、规范与文件；(4) 建筑施工安全检查标准JGJ5999；(5) 本公司ISO9002国际质量体系、质量手册、

2、程序文件、技术标准及拥有的技术力量；2、本施工组织设计遵守的有关规范、标准：（1）工程测量规范GB500262001；（2）钢结构设计规范GBJ500172002；（3）钢结构工程施工及规范GB502052001；（4）建筑钢结构焊接规程JGJ8191；（5）钢焊缝手工超声波探伤方法和探伤结果分级GB1154589；（6）涂装前钢材表面锈蚀等级和除锈等级GB892388；（7）低合金钢焊条GB511885；（8）碳钢焊条GB511785；（9）建筑施工安全检查评分标准JGJ5999；（10）建筑施工高处作业安全技术规范JGJ8091；（11）建筑机械使用安全技术规程JGJ3386；（12）施工

3、现场临时用电安全技术规范JGJ4688；（13）门式刚架轻型房屋钢结构技术规程CECS102:2002。2、工程概况本工程为*生产车间工程，为全钢结构框架，建筑总长90米，宽为24米，檐口高度为6米，建筑面积：2250平方米。基础：本工程为钢筋混凝土独立基础；结构：本工程为轻钢结构，采用刚架柱H350-750220810和刚架梁H350-750220810，H300220610建筑物所用的钢材为Q345B。钢柱为焊接H型柱，钢梁为焊接H型钢梁，屋面为 mm压型彩钢板，外墙面为 mm压型彩板；檩条和墙梁采用Q235, C18070202.5薄壁型钢；钢板天沟采用3mm厚的钢板，内外进行红丹漆防锈

4、处理。本工程施工范围：上海林彬塑料制品有限公司1#生产车间工程的钢结构系统的制作与现场安装施工以及保修。 3、施工准备计划3.1 施工技术准备：积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工组织设计和技术交底，把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施。做好现场定位桩的测设工作，完成工程的定位放线工作等。3.2 物资的准备：根据施工预算和分部分项工程施工方法和施工进度的安排，组织货源，确定加

5、工、供应地点和供应方式，签订物资供货合同。根据各种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管。3.3 劳动力等组织准备：成立以项目经理为领导的项目经理部的组织机构（组织机构图见附表11），建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期

6、和劳动力需要量计划，组织劳动力进场，同时要进行安全、防火和文明施工等方面的教育。在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。为了加快施工准备工作的进度，必须加强建设单位、设计单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作由领导、有组织、有计划和分期分批地进行。对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。主要施工人员表机构 项目部成员 姓名 职务 职称 主要资历、经验及承担过的项目项目部 项目经理 项目经理 工程师 技

7、术负责人 技术负责人 工程师 施工负责人 施工负责人 工程师 质检员 质检员 工程师 安全员 安全员 工程师 施工员 施工员 工程师 材料员 材料员 工程师 预算员 预算员 工程师 主要劳动力计划表序号 工种 人数 备注 序号 工种 人数 备注1 下料工 2 2 组立工 2 3 矫正工 2 4 机修工 1 5 电焊工 5 6 安装工 14 7 钻孔工 1 8 架子工 1 9 喷漆工 2 10 杂工 2 4、施工总体布署为了合理地安排，组织好施工，根据本工程自身的特点,结合实际情况,本工程流水法施工。即：在施工上海林彬塑料制品有限公司1#生产车间工程基础的同时开始加工制作钢结构（钢柱、钢梁、钢檩

8、条等）。钢结构采取分批分段施工。4.1 任务安排：钢结构部分由专业施工钢结构的安装施工队伍施工。4.2 施工布署： 本工程施工包括施工准备（见施工准备工作计划）及钢结构施工两个阶段。4.2.1施工准备阶段：包括施工现场准备、技术准备、材料准备、劳动力和工机具准备，均在工程开工之前完成。4.2.2钢结构施工阶段：包括钢结构加工制作、运输、吊装、安装、校正、涂刷油漆、安装彩钢板等，均组织好流水施工。4.3 施工顺序和进度计划： 本工程遵循“先地下、后地上；先结构、后装修”的原则安排施工。4.3.1本工程施工顺序如下：钢结构部分：材料检验材料矫直放样号料切割加工（矫正、成型、制孔）-对接（焊接）-X

9、光检验校正组装焊接校正划线制孔除锈试装装配质量检验-涂层-编号、发送现场检验单片现场组装钢柱吊装水平支撑吊装-钢屋架吊装钢檩条吊装斜支撑安装拉条安装校正补漆天沟安装中间验收墙面彩钢板安装屋面板安装门窗安装验收。4.4本工程施工进度计划（见工程进度计划表）。4.5施工平面布置图(具体平面布置见施工总平面布置图).4.主要施工机械的选择:主要施工机械设备一览表序号 机械设备名称 规格型号 数量 功率(KW） 备注1 型钢自动组立机 1台 5.5 钢结构焊接2 H型钢矫正机 1台 5 钢结构焊接3 气割枪 J01-30 2套 钢结构焊接4 台式砂轮切割机 S3SL-250 2台 2.2 切割钢材5

10、门式自动埋弧焊机 MZG-z*1000 1组 10.2 钢结构焊接6 八头抛丸除锈机 DG*90*180 1组 94.6 钢结构焊接7 数控多头直条切割机 3000B 1组 9.4 钢板切割8 全自动彩板复合机 XBJ-V1 1组 彩钢板制作9 数控平面钻床 1台 钢构件钻孔10 压型机 HV-200 1台 4.2 彩钢板制作11 水准仪 TGJ-1000 1台 测量、校正12 经纬仪 J6 1台 测量、校正13 移动式卷扬机 1台 7.5 吊装14 吊车 LDA 2辆 18t 吊装钢结构15 交流电焊机 AX4-300-1 4台 15 钢结构焊接16 手推车 自制 4部 运输17 剪板机 1

11、台 彩钢板制作18 扭矩扳手 6把 紧固螺栓、主要分部分项工程施工方法5.1钢结构加工制作:5.1.1材料检验：钢结构制作与安装需用的钢材，必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。配件、连接材料（焊条、焊丝和焊剂，高强度螺栓、普通螺栓及铆钉等）和涂料均应具有质量合格证，并应符合设计要求和现行国家技术标准的规定。5.1.2材料矫正：钢结构制作工艺中矫正是关键的工序，是确保钢结构制作质量重要环节。对于各种型材，如变形超标，下料前应以矫正。制作钢结构的钢材矫

12、正应用平板机、型钢矫直机矫正和人工矫正，矫正后钢材表面，不应有明显的凹面或损伤，划痕深度不大于0.5mm。人工矫正钢板时，应根据变形情况，确定锤击顺序。5.1.3放样：5.1.3.1放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；5.1.3.2度量工具必须经法定计量单位校验；5.1.3.3放样应以施工图的实际尺寸1:1的大样放出有关的节点，连接尺寸，作为控制号料、弯制、剪切、铣刨、钻孔和组装等的依据。5.1.3.4放样样板制作：样板采用厚度0.3mm的薄铁皮制作，应考虑切割、焊接、铣、刨及火煨等加工余量。样板上应标记切线、孔径、上下、左右、反正的工作线和加工符号（如弯

13、曲、铲、刨等），注明规格、数量及编号，标记应细小清晰。5.1.3.5放样应在放样平台上进行，平台必须平整稳固。放样平台严禁受外力冲击，以免影响平台的水平度。放样时首先应在平台上弹出垂直交叉基线和中心线，依次放出构件各节点的实样。5.1.4号料：号料前应详细熟悉样板上的符号和号料的数量。板材号料应号出基准检查线；号孔应号规孔线。号料后应在零件上注明零件的编号、数量、加工方法等，并应根据零件不同的材料统一采用不同颜色标注。号料应依据施工工艺要求预留切割和边缘加工的余量，以及焊接收缩余量。5.1.5切割：本工程钢板切割均采用气割的方法。在气割钢板和型材时，厚度在14mm以下时缝宽为2mm；厚度在16

14、20mm以下时缝宽为2.5mm，气割后的钢板和型钢的气割面的平面度和割纹深度以及局部缺口深度都必须符合钢结构工程施工质量验收规范（GB50205-2001）的规定。5.1.6加工：为了消除切割后钢材硬化或产生淬硬层，以保证构件连接接触严密、平整和其焊接坡口的加工质量。所以需要对切割后钢材的边缘进行加工，以确保加工的精度。边缘加工的宽度、长度、边直线度、相邻两边夹角、加工面垂直度以及加工面表面粗糙度都必须符合钢结构工程施工质量验收规范（GB50205-2001）的规定。5.1.7制孔：采用钻孔的方法钻孔是在钻床上进行。为了确保指控的质量应预先在零件上冲成或钻成小孔，待结构装配时，将孔扩钻至设计孔径，确保孔壁不受损伤达到孔壁光滑。为了确保群控制作的质量，应预先制成钻模，严格控制孔群的位置，制孔时将钻模覆在零件上钻孔。所有制孔的质量应符合钢结构工程施工质量验收规范（GB50205-2001）的规定。5.1.8焊接：5.1.8.1严禁使用药皮脱落或焊芯生锈的焊条、受潮结块的焊剂。
