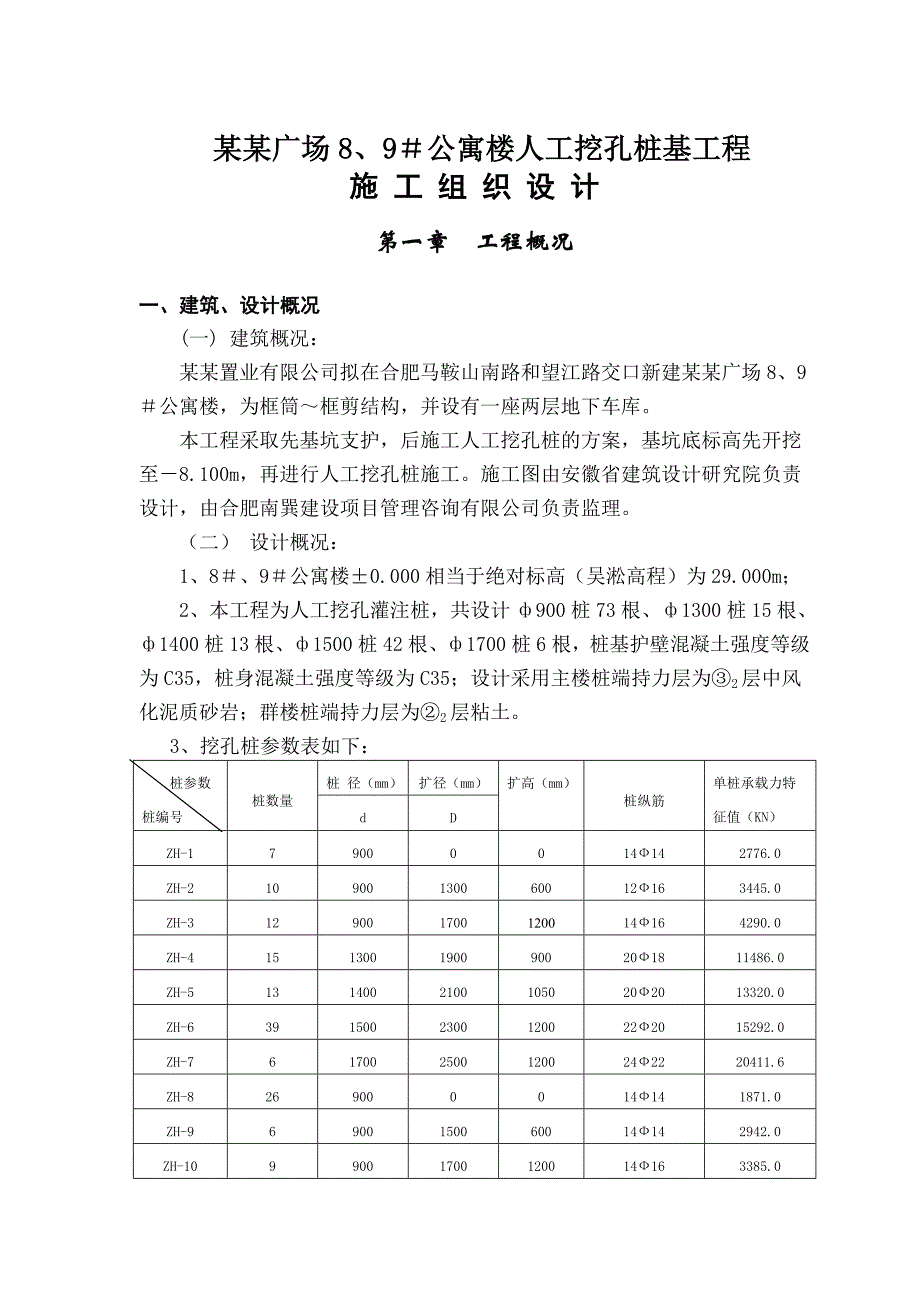

1、 某某广场8、9公寓楼人工挖孔桩基工程施 工 组 织 设 计第一章 工程概况一、建筑、设计概况(一) 建筑概况：某某置业有限公司拟在合肥马鞍山南路和望江路交口新建某某广场8、9公寓楼，为框筒框剪结构，并设有一座两层地下车库。本工程采取先基坑支护，后施工人工挖孔桩的方案，基坑底标高先开挖至8.100m，再进行人工挖孔桩施工。施工图由安徽省建筑设计研究院负责设计，由合肥南巽建设项目管理咨询有限公司负责监理。（二） 设计概况：1、8、9公寓楼0.000相当于绝对标高（吴淞高程）为29.000m； 2、本工程为人工挖孔灌注桩，共设计900桩73根、1300桩15根、1400桩13根、1500桩42根、

2、1700桩6根，桩基护壁混凝土强度等级为C35，桩身混凝土强度等级为C35；设计采用主楼桩端持力层为2层中风化泥质砂岩；群楼桩端持力层为2层粘土。 3、挖孔桩参数表如下：桩参数桩编号桩数量桩 径（mm）扩径（mm）扩高（mm）桩纵筋单桩承载力特征值（KN）dDZH-179000014142776.0ZH-210900130060012163445.0ZH-3129001700120014164290.0ZH-41513001900900201811486.0ZH-513140021001050202013320.0ZH-639150023001200222015292.0ZH-76170025

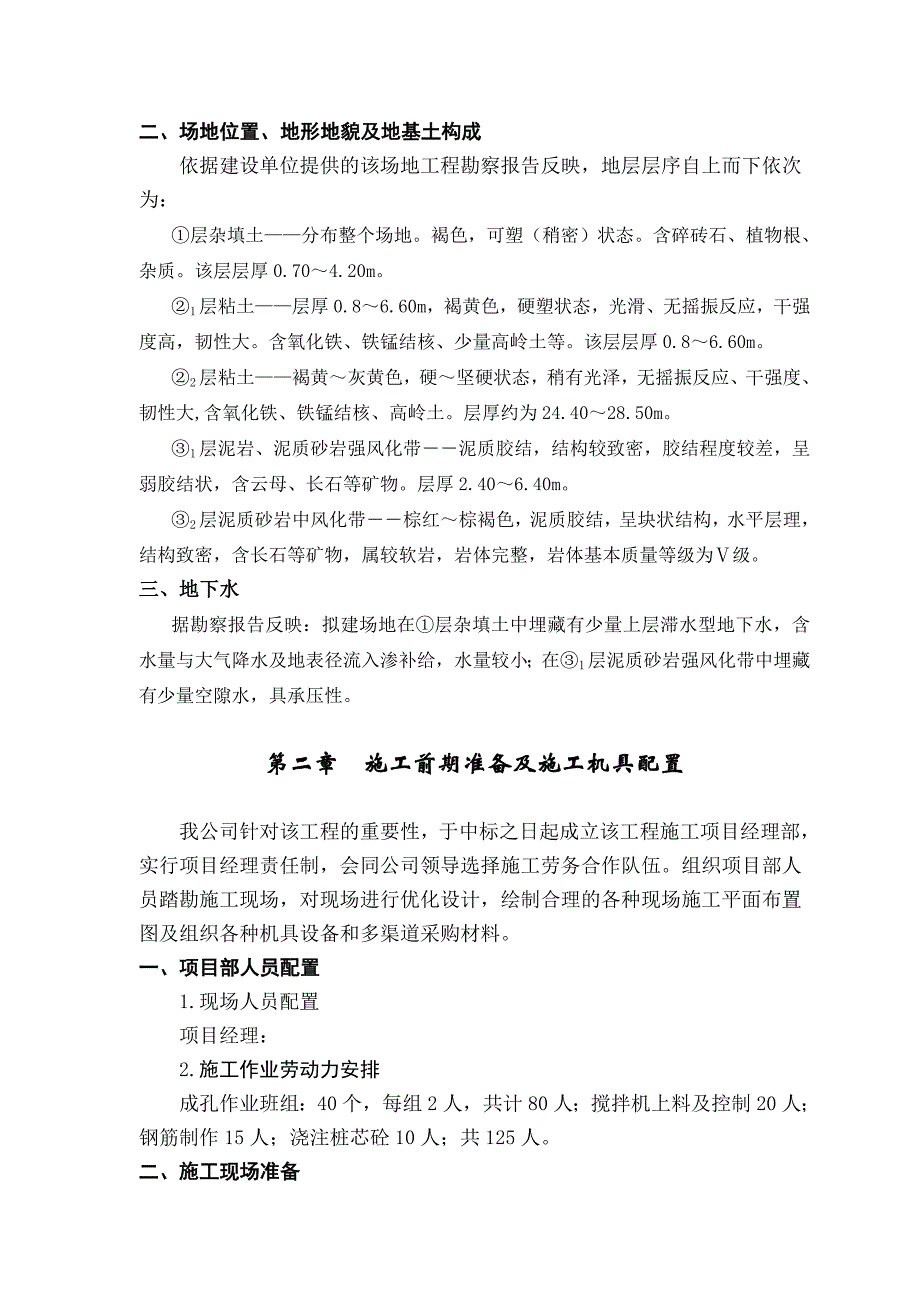

3、001200242220411.6ZH-8269000014141871.0ZH-96900150060014142942.0ZH-1099001700120014163385.0二、场地位置、地形地貌及地基土构成依据建设单位提供的该场地工程勘察报告反映，地层层序自上而下依次为：层杂填土分布整个场地。褐色，可塑（稍密）状态。含碎砖石、植物根、杂质。该层层厚0.704.20m。1层粘土层厚0.86.60m，褐黄色，硬塑状态，光滑、无摇振反应，干强度高，韧性大。含氧化铁、铁锰结核、少量高岭土等。该层层厚0.86.60m。2层粘土褐黄灰黄色，硬坚硬状态，稍有光泽，无摇振反应、干强度、韧性大,含氧化铁

4、、铁锰结核、高岭土。层厚约为24.4028.50m。1层泥岩、泥质砂岩强风化带泥质胶结，结构较致密，胶结程度较差，呈弱胶结状，含云母、长石等矿物。层厚2.406.40m。2层泥质砂岩中风化带棕红棕褐色，泥质胶结，呈块状结构，水平层理，结构致密，含长石等矿物，属较软岩，岩体完整，岩体基本质量等级为级。三、地下水据勘察报告反映：拟建场地在层杂填土中埋藏有少量上层滞水型地下水，含水量与大气降水及地表径流入渗补给，水量较小；在1层泥质砂岩强风化带中埋藏有少量空隙水，具承压性。第二章 施工前期准备及施工机具配置我公司针对该工程的重要性，于中标之日起成立该工程施工项目经理部，实行项目经理责任制，会同公司领

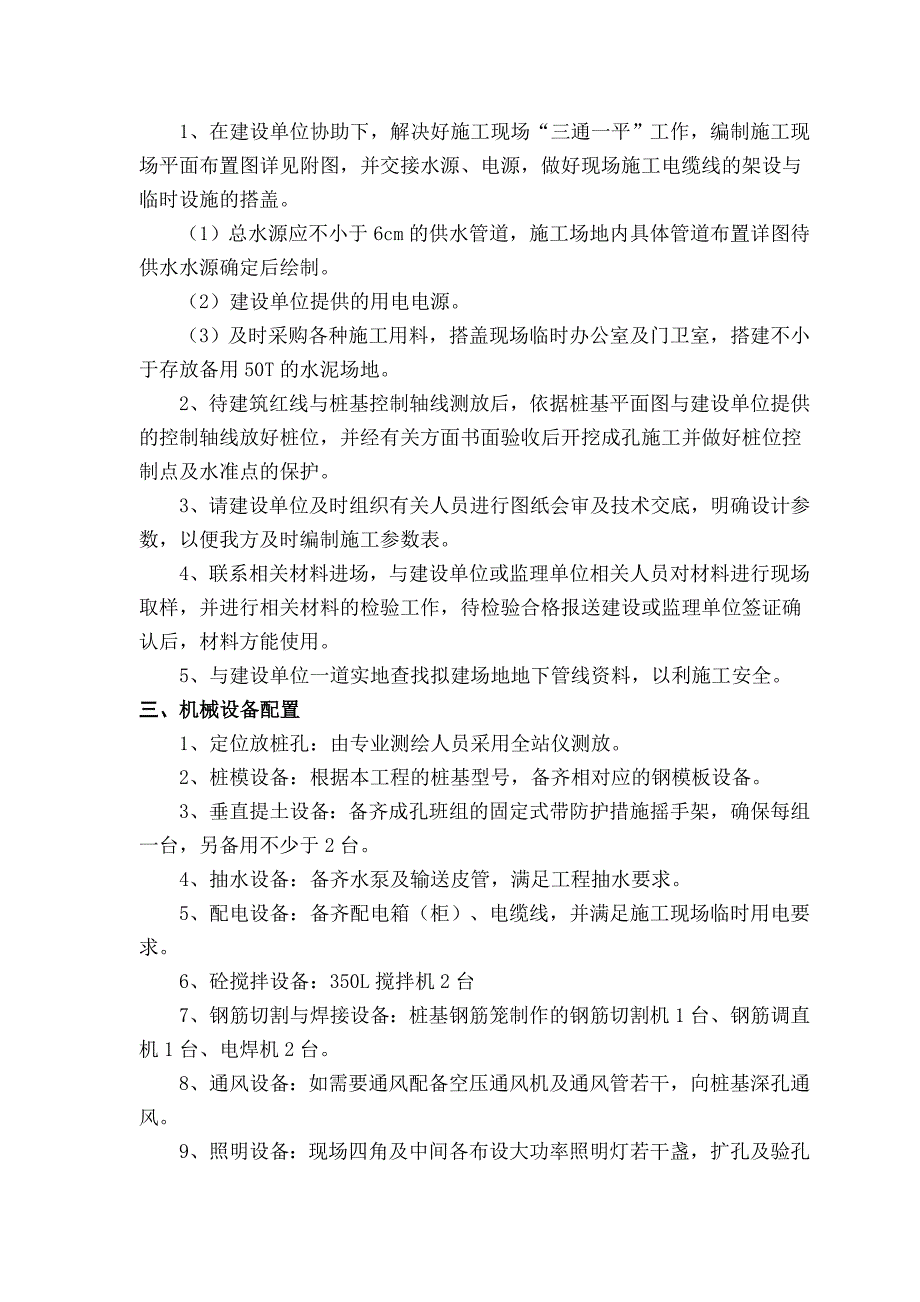

5、导选择施工劳务合作队伍。组织项目部人员踏勘施工现场，对现场进行优化设计，绘制合理的各种现场施工平面布置图及组织各种机具设备和多渠道采购材料。一、项目部人员配置1.现场人员配置项目经理：2.施工作业劳动力安排成孔作业班组：40个，每组2人，共计80人；搅拌机上料及控制20人；钢筋制作15人；浇注桩芯砼10人；共125人。二、施工现场准备1、在建设单位协助下，解决好施工现场“三通一平”工作，编制施工现场平面布置图详见附图，并交接水源、电源，做好现场施工电缆线的架设与临时设施的搭盖。（1）总水源应不小于6cm的供水管道，施工场地内具体管道布置详图待供水水源确定后绘制。（2）建设单位提供的用电电源。（

6、3）及时采购各种施工用料，搭盖现场临时办公室及门卫室，搭建不小于存放备用50T的水泥场地。2、待建筑红线与桩基控制轴线测放后，依据桩基平面图与建设单位提供的控制轴线放好桩位，并经有关方面书面验收后开挖成孔施工并做好桩位控制点及水准点的保护。3、请建设单位及时组织有关人员进行图纸会审及技术交底，明确设计参数，以便我方及时编制施工参数表。4、联系相关材料进场，与建设单位或监理单位相关人员对材料进行现场取样，并进行相关材料的检验工作，待检验合格报送建设或监理单位签证确认后，材料方能使用。5、与建设单位一道实地查找拟建场地地下管线资料，以利施工安全。三、机械设备配置1、定位放桩孔：由专业测绘人员采用全

7、站仪测放。2、桩模设备：根据本工程的桩基型号，备齐相对应的钢模板设备。3、垂直提土设备：备齐成孔班组的固定式带防护措施摇手架，确保每组一台，另备用不少于2台。4、抽水设备：备齐水泵及输送皮管，满足工程抽水要求。5、配电设备：备齐配电箱（柜）、电缆线，并满足施工现场临时用电要求。6、砼搅拌设备：350L搅拌机2台7、钢筋切割与焊接设备：桩基钢筋笼制作的钢筋切割机1台、钢筋调直机1台、电焊机2台。8、通风设备：如需要通风配备空压通风机及通风管若干，向桩基深孔通风。9、照明设备：现场四角及中间各布设大功率照明灯若干盏，扩孔及验孔配齐防罩低压安全灯若干（备齐相应的低压变压器）。10、砼送运设备：输送砼

8、翻斗推车30辆。11、砼振捣器：插入式振捣器3台。12、钢筋笼吊放设备：8T吊车1台。其它：满足本工程施工要求的大小设备、组织齐全，配备到现场，以满足要求。第三章 主要施工方法与施工技术措施成桩质量控制为最重要的质量控制环节，直接影响到成桩的各种施工参数（桩孔直径、桩孔垂直度等）、钢筋笼制作及桩芯砼浇注，如不加强管理，将很难满足工程质量要求。本工程根据工期要求及桩长等特点，拟采用同期开挖成孔，并要求连续浇注桩芯砼。我公司拟采用以下施工方法及技术措施：一、成孔要点 1、桩位施工放线经有关方面以书面形式认可后，严格按桩位平面图，用MU7.5机制砖砌筑好导向圈，以控制桩径放样(导向圈的内径为桩径十护

9、壁厚度)，砌筑高度100150mm，砌筑宽度为120mm，复核无误后在导向圈正交方向划桩位控制线，逐节开挖、逐节支护。 2、桩孔第一节开挖深度为0.90m，绑扎好护壁筋支模，校正桩孔中心偏差，满足要求后方能浇注护壁砼，并在桩孔表面向四周浇注宽250mm、厚100mm的钢筋砼翻面层，以利护壁承托及加强护壁的整体作用。3、一般情况下，每开挖0.95m，由现场管理人员与有关方面测量毛孔尺寸，满足设计要求后，即可进行下一道工序施工。绑扎好护壁钢筋，由现场管理人员与有关方面测量护壁钢筋的间距、保护层等，满足要求后，即可支模板，校正垂直度。浇注良好和易性的护壁砼。护壁砼搭接长度为50mm，采用锤击模板内侧

10、，确保护壁砼的密实性与岩土之间的紧密粘结。4、当桩孔开挖进入持力层后，经勘察人员检验确认满足设计要求时进行扩孔。扩孔尺寸应严格满足设计图纸要求。当持力层岩性特征符合设计要求后方可加深到设计要求标高，并应及时清除干净桩孔底部沉渣。5、桩端持力层的开挖采用“双控”(控制入岩深度、控制桩长)，并以控制入岩深度为主，确保桩端阻力达到设计要求。6、当持力层特征符合设计要求后方可加深到设计要求标高，并应及时清除干净桩孔底部沉渣。为防止桩端持力层浸水软化，影响桩端持力层的工程特性，我公司用与桩芯同强度等级的混凝土封底，封底厚度控制在不小于200mm。 8、施工工艺流程图详见附图。二、钢筋笼制作与安放1、严格

11、按施工图纸及施工规范要求进行制作。钢筋主筋搭接拟采用闪光对焊。钢筋笼制作时，搭接的长度大于5倍的钢筋直径。主筋的焊接接头应互相错开，相邻接头间距应大于35d且应不小于500mm。在该区段内有接头的主筋数量不得超过主筋总数的50%。其施工操作技术要求、试验方法和检验规则等均应符合国家行业标准钢筋焊接及验收规程JGJ182003的规定。2、钢筋笼在制作成形过程中严格按规范及施工图纸制作。箍筋与主筋采用部分点焊和大部分绑扎成型，箍筋应紧贴在主筋上，箍筋搭接必须满足搭接长度不小于30d。加劲箍筋事先采用机械加工，接头长度不少于5d，加劲箍应与主筋可靠焊接，以利钢筋笼吊放就位。3、为确保钢筋笼顶标高准确

12、无误及锚固钢筋垂直度，应于钢筋笼顶设置222横担钢筋，以稳固钢筋笼。三、桩芯砼浇注1、砼浇灌前需经有关方面对成孔和钢筋笼进行全面验收，验收合格后，浇注前做好二次清底工作。2、在保证桩芯砼质量的情况下拟采用干法灌注工艺，倘若砼护壁渗水情况较严重，应采用有效措施进行封堵。3、当挖孔桩桩芯砼浇注结束后，加盖安全防护网，终凝后加入约占桩孔30cm高的水量进行桩顶养护，防止桩顶出现龟裂。第四章 质量目标、质量管理体系、质量控制及保证措施一、质量目标：合格确保质量总目标达到合格，具体做好以下工作：1、各分项工序验收满足设计及规范要求；2、工程桩桩位及标高验收均满足施工规范及设计要求；3、桩动测合格率100

13、，无三类桩、四类桩；4、砼试块按规范留取、试压，统计合格；5、所有存档资料完整、清晰。二、质量控制及保证措施1、针对本工程特点及重要性，公司以总经理、总工为指导，建立一个项目经理领导、技术负责人中间控制，质检员基层检查的三级管理体系，形成从项目经理到生产作业班组的质量管理网络（见附图）。明确各岗位职责，保证各项技术措施落实、质量保证措施实施。项目部人员职能、分工如下：（1）项目经理1）带领项目部全体成员依据本工程投标书精神及施工合同，精心施工，承担本工程的质量、工期、安全及文明施工的全部责任。2）做好本项目部内部人员分工及各岗位的协调工作。3）负责收集本项目的质量信息。（2）项目技术负责人1）

14、协助项目经理依据工程合同进行施工技术管理，对本工程的技术质量负责。2）指导施工技术员及施工管理员，对关键部位及特殊工序进行质量监控。3）及时解决工程施工中出现的技术问题，对质量问题提出主导性改进意见。（3）施工技术员1）在项目经理领导下，实施施工全过程技术管理，对本工程的质量、进度直接负责。2）依据设计及施工规范要求，严格检查、督促各主要工序质量、进度，认真做好隐蔽工程验收记录，并对各作业班组进行技术交底。3）在施工过程中对工程质量进行抽检。4）做好工程项目开工，中间验收及竣工交验中的技术工作，做好资料归档工作。(4)施工管理员1)对所承担项目的质量、安全、进度及文明施工负责。2)安排好本工程

15、中各专业工种、各施工队之间、设备及材料的管理协调，提高工程施工效率。3)依据设计要求，做好施工现场总平面布置，对所承担项目的工程质量进行自检，并对各主要工种及作业班组每天的工作作出安排。(5)质检员1）监督检查工程施工质量，每天抽检各作业班组施工质量。2）对工程施工中出现的质量问题，及时反馈给项目经理，并监督整改措施的落实。3）协助工程项目的中间验收及竣工验收。(6)安全员1）对本工程的工地安全直接负责。2)依据施工安全组织设计及项目经理要求，检查落实工程各主要环节的安全情况，对安全隐患提出主导性整改意见。3)作好安全施工日志，及时提供安全信息。(7)材料员、机修员1)编制材料、设备供应计划，明确品种规格的质量要求，材料供应商应在公司确定的合格的承包方中选择，并多家比较，择优选取。
