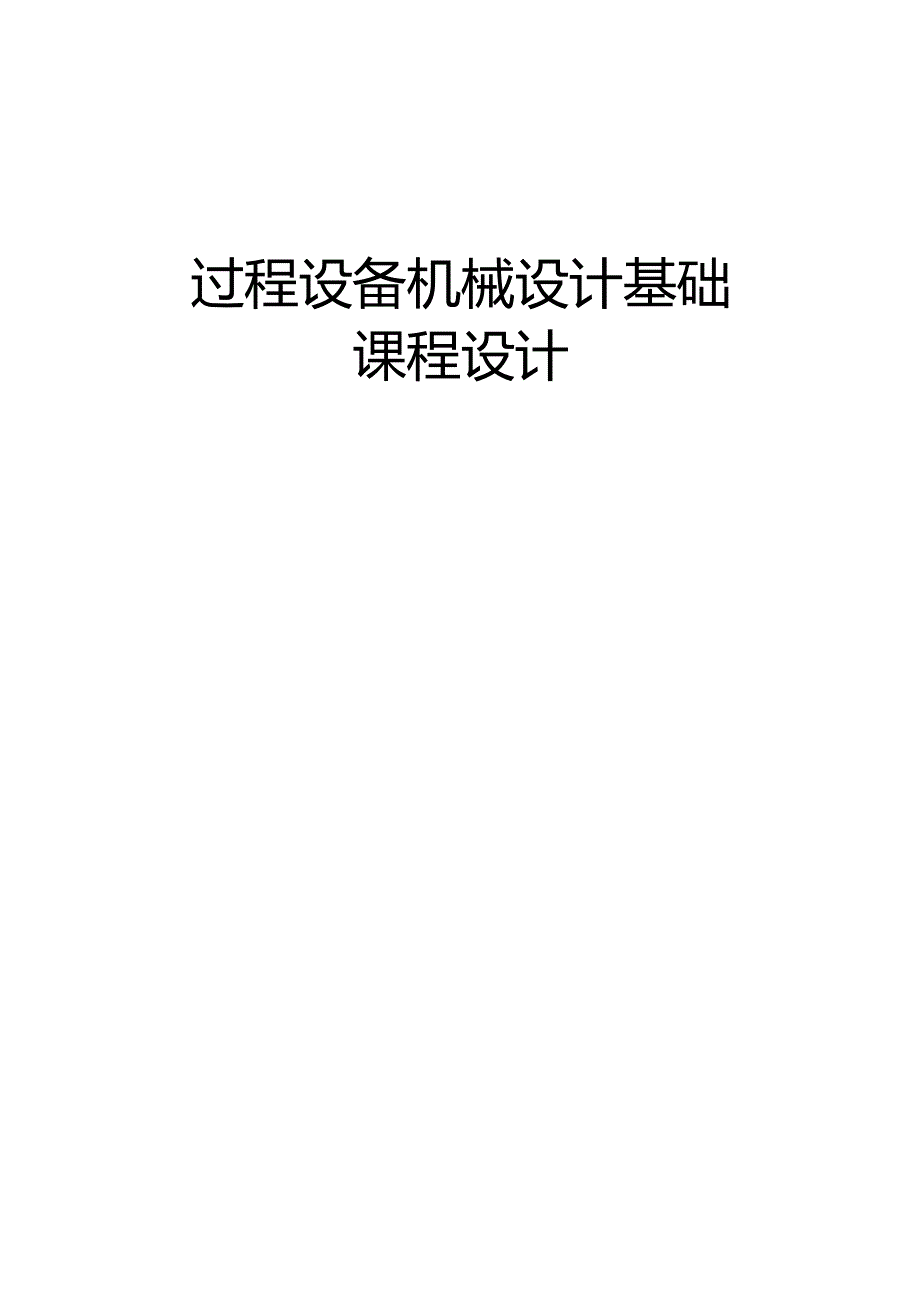

1、过程设备机械设计基础课程设计设计好书设计单位华东理工大学工艺数据表反应建设计条件表工程置I序at式事IM平IX拱项设备名称设备位号惮细工程设计R4O2改安装地点二白枳IV-口户外口质植0塞内r113mH缶文件号外形尺寸，台敷设备净质tkg别ABCD-N工作压（MPII力1)菱内0.10.55-0.10.S50.10.550.3央套0.30.30.60.6工作阻度釜内8080120120一(V)央套14014016516S一工作介质釜内无腐炫性物料夹套水或蒸汽传热面积（m2）3.57.15.47.5设备容租（m3）1.03.252.43.5腐蚀裕量（mm）2平桨式851.52平架式854.02平

2、桨式652.02平桨式652.5搅拌If型式搅拌轴转速（rpm）电机功率（Kw）保温材料/厚度（mm）岩楠/50岩梅/50岩楠/50Wlt/50号勺O符号DN管PN口引连接面连接标准阁TTfflJS身1250.6S0/RFHG20592笈汽入口r三Pb250.6S0/RFHG20592反应物料进口C4500.6S0/RFHG20592人孔-d400.6S0/RFHG2O592温度计管口e250.6S0RFHG2O592压力赛接口:3(250.6S0RFHG2O592备用口g500.6S0/RFHG20S92压料管按口P一h800.6S0/RFHG20592视镜P400.6S0RFHG20592

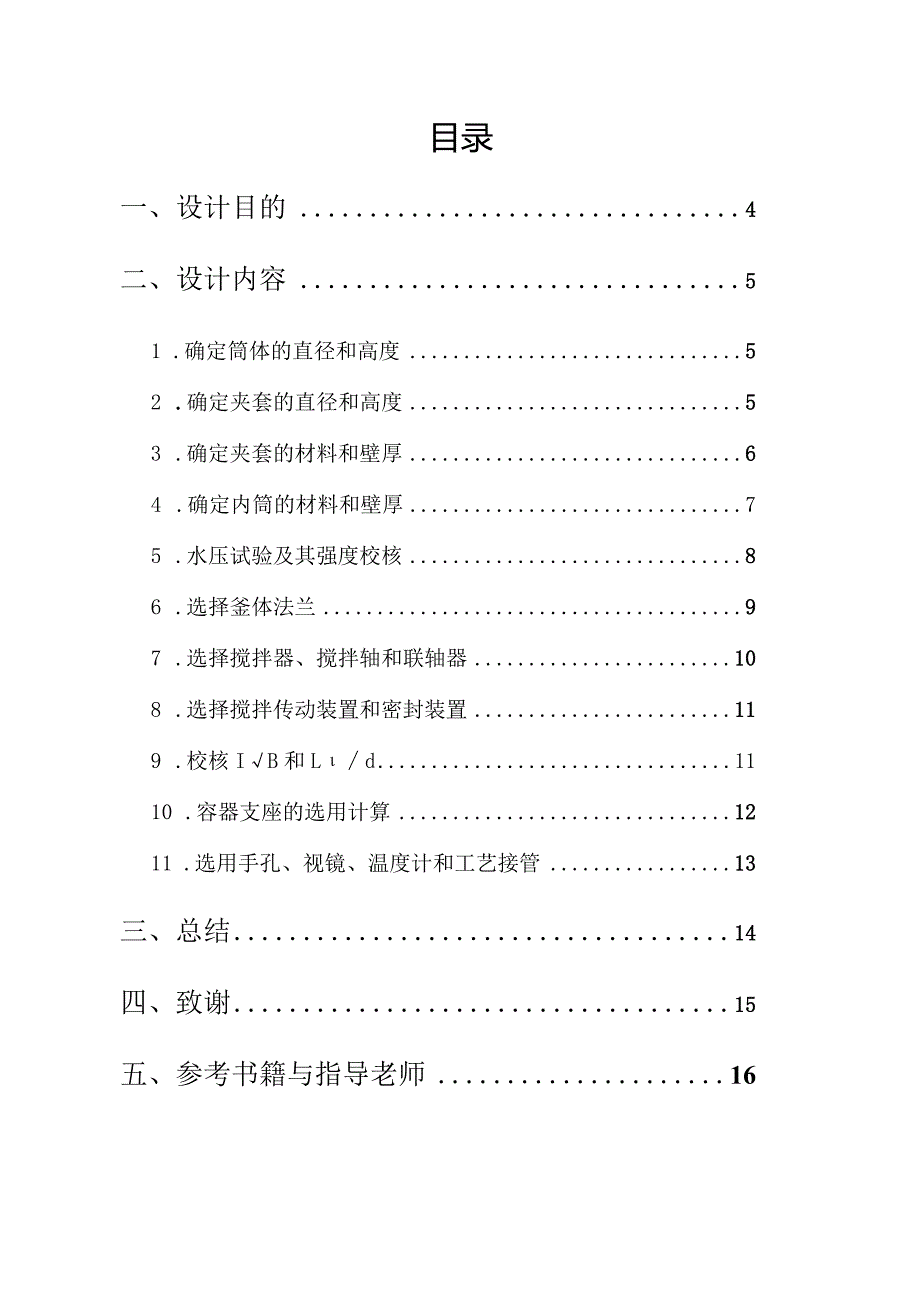

3、冷凝水出口i25物料排放口呻、X设计、加遗.检验要求一GBISo-1998叫川遗、除险技术规定HG20S84-1998_饵接接头_无81检舄AGAttn检图标准釜楼国方法检图率%合幡皴别反应设计条件图ABRT200CDRT20箕他检验要求a*.包找、运.主要材料体楼（外）V*()接管At兰林（内）一一内件10(内)片_主铮接材X一限”0号W!MMU*Ja-I/MI日期一*依目录一、设计目的4二、设计内容51 .确定筒体的直径和高度52 .确定夹套的直径和高度53 .确定夹套的材料和壁厚64 .确定内筒的材料和壁厚75 .水压试验及其强度校核86 .选择釜体法兰97 .选择搅拌器、搅拌轴和联轴器

4、108 .选择搅拌传动装置和密封装置119 .校核IB和Ld1110 .容器支座的选用计算1211 .选用手孔、视镜、温度计和工艺接管13三、总结14四、致谢15五、参考书籍与指导老师16-设计目的1 .机械是一门与工程实践紧密相关的课程，仅通过书本知识的学习很难做到真正体会知识的内涵。因此，进行此次课程设计训练对领会所学知识具有重要意义。2 .通过设计能提高综合运用所学知识的能力，加强对课本知识内容的理解，了解和熟悉相关的设计规范，加深对过程设备的理解。3 .通过全面考虑设计内容及过程的参与，初步掌握过程设备机械设计的一般方法和步骤，掌握识图、制图、设计计算、编写设计说明书等设计基本技能，培

5、养一定的工程设计能力，树立正确的设计理念，为今后的工作实践打下基础。4 .课程设计中很多问题需要同学们之间的相互探讨和交流，在设计过程中不仅能够做到取长补短，相互学习，而且有助于增强同学之间沟通交流的能力。5 .设计中需要查阅许多资料，可以学到有关标准、手册、图册、规范及相关资料的查阅方法，并且在课程设计中需要正确选用设计标准，培养利用设计资料的能力。6 .通过设计培养积极思考、深入钻研、独立工作的能力，踏实细致、积极主动的学习精神，及高质量高要求按时完成任务的工作习惯。二设计内容现在以设计任务书所示的设备设计条件D为例来进行搅拌釜反应器的设计。1 .确定筒体的直径和高度选取反应釜装料系数n=

6、0.8设备体积V=3.5m3由表中V=3.511对于液.液相类型选取且二1.2,由式DiDr出/Di计算得Di=1.549m将计算结果圆整至公称直径标准系列，选取筒体直径Dj=1500mm,查附录，DN=1500mm时标准椭圆封头曲面高度h=375mm,封头直边高度h2=40mm,容积Vh=O.4860m3,表面积Fh=2.5568m3o由查表得每一米高的筒体容积为V=1.767m3,表面积F1=4.71m2o由Vi计算得到H=(3.5-0.4860)l.767=1.7057m筒体高度圆整为H=1700mmoHD=1.13,复核结果基本符合原定范围。2 .确定夹套的直径和高度对于筒体内径，O=

7、7001800W，夹套的内径D=Q+100,因此Dj=1500+100=1600mm,符合压力容器公称直径系列。ILj由H估算：Hj=(0.83.5-0.4860)/(1.767)=1.310mHj=I40Omm,则。=一%=1700-1400=30Omm,这样是便于筒体法兰螺栓装拆的。验算夹套传热面积为F=FHj+Fh=1.4X4.71+2.5568=9,157.5m2夹套传热面积符合设计要求。3 .确定夹套的材料和壁厚由于夹套内的介质为水或蒸汽，介质对材料的腐蚀轻微，故选用Q235-A为夹套材料，查手册，知道板厚为4.5-16mm,设计温度为165时，Q235-A的许用应力打=105姐(选

8、用温度为200oC时的许用应力)，夹套加热蒸汽系统装有安全阀，选取夹套设计压力P=Llp,即T=0.66此,夹套筒体与内筒的环焊缝因无法双面焊和作相应的探伤检查，从安全考虑，夹套上所有焊缝均取焊缝系数=0.60,取壁厚附加量中的钢板厚度负偏差C产0.8mm,单面腐蚀取腐蚀余量C2=2mm.o夹套的壁厚计算如下：td=-+。=(0661600)/(21050.6-0.66)+2.8=11.23mm2-p凸形封头的壁厚附加量也只考虑Cl和,加工成型的减薄量由制造厂根据加工条件来确定，以保证壁厚符合图纸要求，设计计算时可以不作考虑。取G=0.8mm,C2=2mm,标准椭圆形夹套封头的壁厚为：td=-

9、+C=(0.661600)(21050.6-0.50.66)2-0.5p+1.8=11.23mm圆整至钢板规格厚度并查阅封头标准，选取夹套的筒体和封头壁厚均为tn=12mm04 .确定内筒的材料和壁厚筒体材料也选用Q235-R,筒体设计内压为p=l.IPw=0.33MPa,设计温度120,参考前面计算夹套壁厚的结果，同时考虑到筒体又要受外压作用，按设计外压p=0.66MPa,所得壁厚大于内压设计壁厚，则按外压稳定设计的壁厚一定能满足内压设计要求，可以不再做内压设计校核。以下进行筒体外压校核：筒体受单面腐蚀，初选筒体壁厚tn=14mmo选取Cl=O.8mm,c2=2mm,筒体有效壁厚te=tn-

10、C=14-2.8=11.2mmD0=Di+2r=1528mm,Dote=1528/11.2=136mm内筒受外压作用的计算长度L为被夹套包围的筒体部分加凸形封头高的l3o1.=Hj+h2+h3=1400+40+3753=1565mm1.Do=1565/1500=1.04查教材过程设备机械基础（华东理工大学出版社，2006）图,由Dote=154811.2=138mm和LD0=1565/1500=1.04,查得系数A=8.110-4;再查该书，由系数A查得系数B=105MPa0筒体的需用外压为川=B/(Dote)=105/(136)=0.770MPa0.66MPa,且基本比较接近，所以取筒体tn

11、=14rn,此外外压稳定和内压强度均能满足要求。选取筒体下封头壁厚tn=14mm,壁厚附加量中c=0.8mm,C2=2mm,所以筒体下封头的有效壁厚te=tn-C=14-2.8=11.2mm标准椭圆封头的外压计算当量球面半径Ri=Ko=O.9x1500=135Omm计算系数A为A=O.125/(1350/11.2)=1.04103查表，得B=115MPap=115(l350/11.2)=0.95MPa0.66MPa取筒体下封头壁厚*=14mm,符合外压稳定和内压强度要求。筒体的上封头只受内压作用，并不受外压作用，为了便于制造取上封头和下封头壁厚相同。筒体的上封头只受内压作用，并不受外压作用，为

12、了便于制造上封头壁厚与筒体下封头相同。5 .水压试验及其强度校核内筒体水压试验压力由Pt=O.33+0.1=0.43MPa和Pi=I.25p=0.4125MPa中大者,取p0.45Mpao夹套水压试验压力由Pr=O.66+0.1=0.76Mpa和P=l.25p=0.825MPa中大者，取p=0.85Mpao内筒水压试验时，壁内应力分田+(广。=0.45(1500+11.2)/(211.20.85)=35.7Mpa2*(-c)KD+05*(/,-c)二0.45义(0.91500+0.511.2)/(20.852*(-c)X11.2)=32.OMpa夹套水试验时，壁内应力P叫+(c)2*(h-c)

13、=111. 8Mpa而=瞪竽=Wpa由于Q235-A在常温时的屈服强度为q=235MP.,计算0.9=211,5MP.可见水压试验时内筒、夹套壁内应力都小于0.9q,水压试验安全，满足要求。可见水压试验时内筒，夹套壁内应力都小于0.9Os,水压试验安全。在水压试验实验时，釜体将受外压作用。因夹套的实验压力为Pj=0.85Mpa,而筒体的许用外压为P=0.761MPa,固在夹套的水压实验时，筒内需要冲压才能稳定。6 .选择釜体法兰根据筒体内操作压力、温度和筒体直径，查表初选乙型平焊法兰和压力容器法兰类型与技术条件，法兰材料为Q235-A,。再查标准JB47022000乙型平焊法兰，公称压力PNkOMPA的Q235-A乙型平焊法兰在操作温度下120时的许用工作压力为0.66MPa。大于筒体设计压力0.6MPa,所选用的乙型平焊法兰合适。查标准非金属软垫片，缠绕垫片，和金属包垫片以及压力容器法兰类型与技术条件，选择石棉橡胶垫片和光滑面密封。查标准甲乙型平焊法兰，选用乙型平焊法兰光滑密封面，公称压力为LOMPa,公称直径为DN1500.标记为：法兰GI
