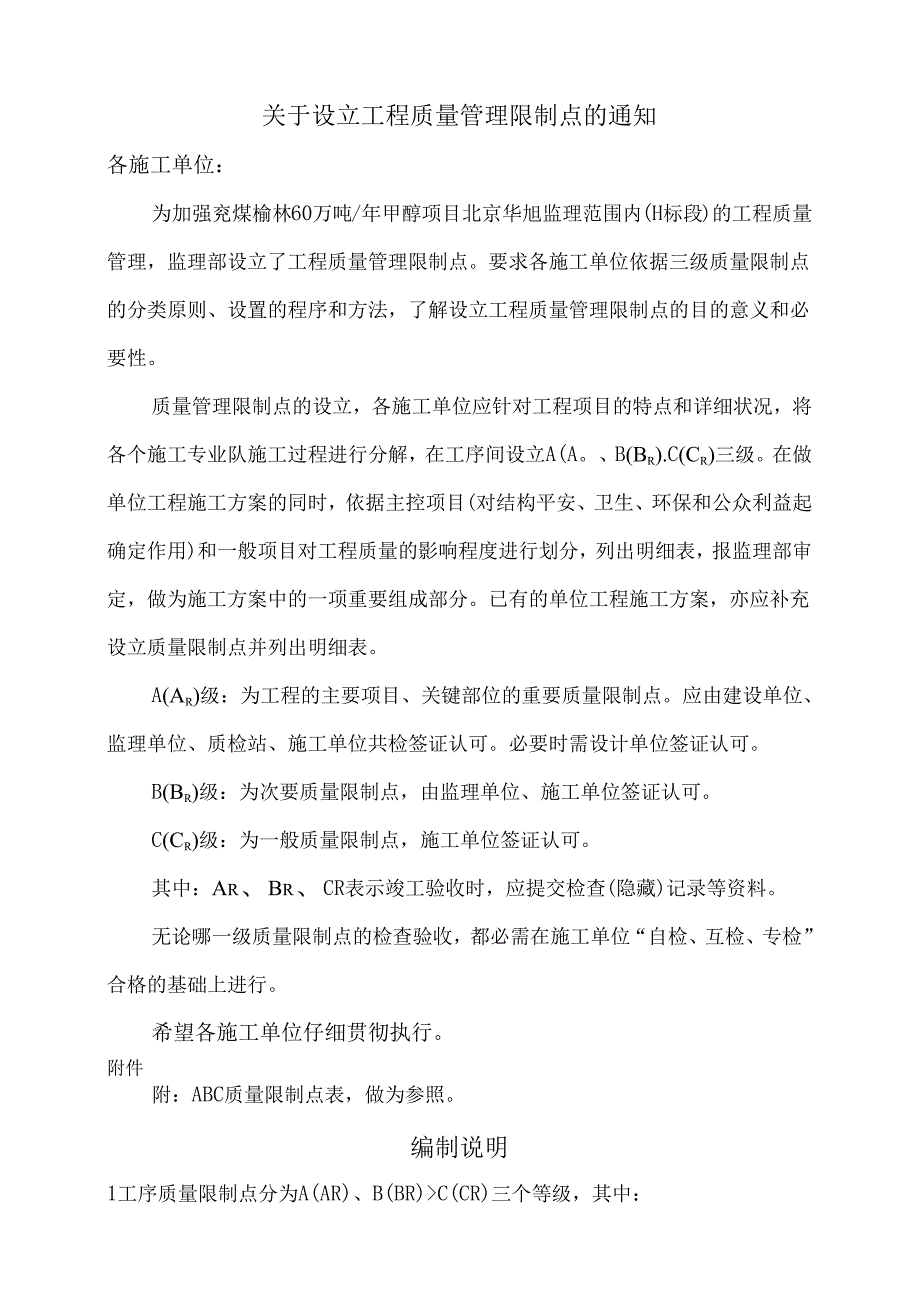

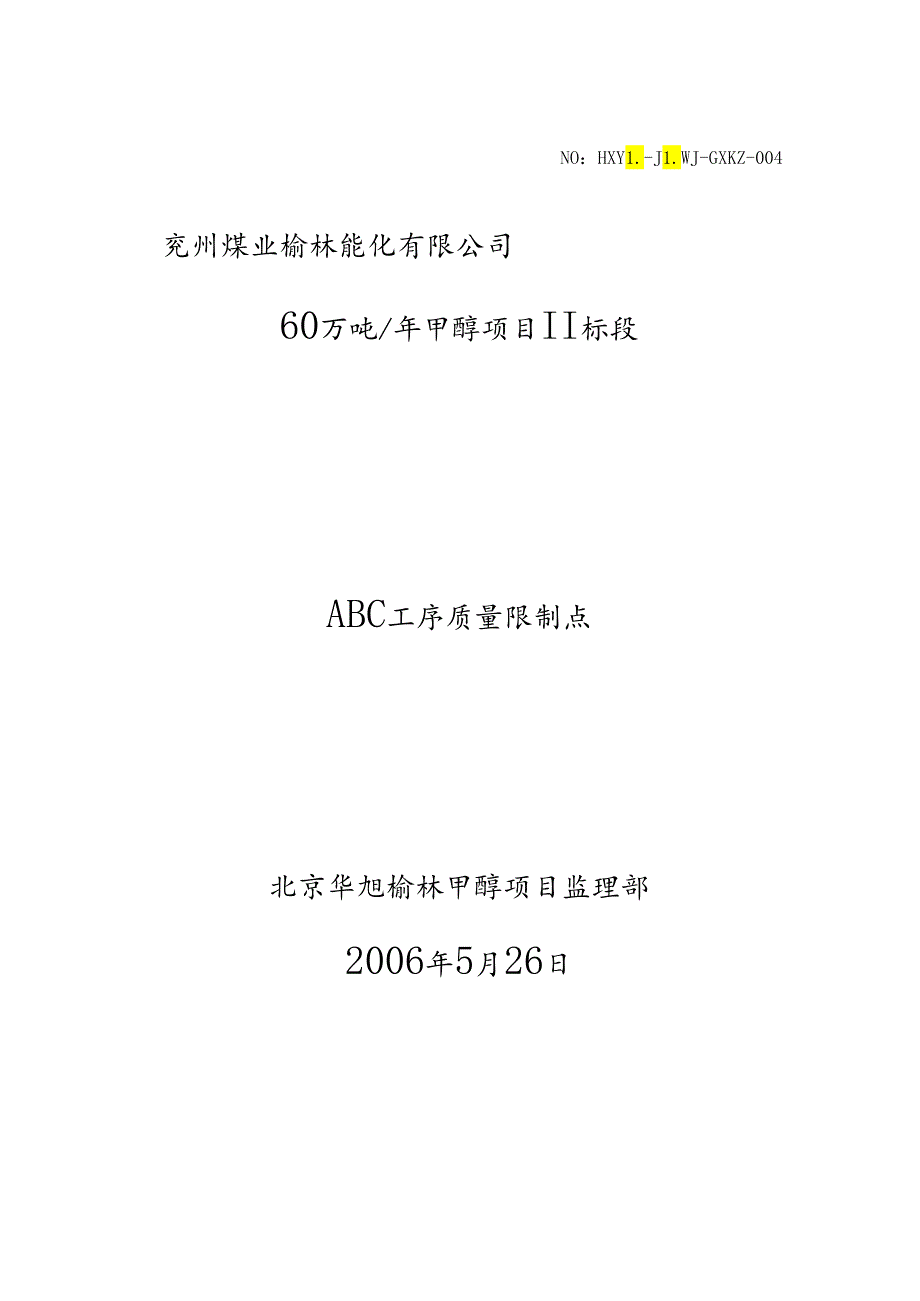

1、NO：HXY1.-J1.WJ-GXKZ-004兖州煤业榆林能化有限公司60万吨/年甲醇项目II标段ABC工序质量限制点北京华旭榆林甲醇项目监理部2006年5月26日关于设立工程质量管理限制点的通知各施工单位：为加强兖煤榆林60万吨/年甲醇项目北京华旭监理范围内(H标段)的工程质量管理，监理部设立了工程质量管理限制点。要求各施工单位依据三级质量限制点的分类原则、设置的程序和方法，了解设立工程质量管理限制点的目的意义和必要性。质量管理限制点的设立，各施工单位应针对工程项目的特点和详细状况，将各个施工专业队施工过程进行分解，在工序间设立A(A。、B(Br).C(Cr)三级。在做单位工程施工方案的同时

2、，依据主控项目(对结构平安、卫生、环保和公众利益起确定作用)和一般项目对工程质量的影响程度进行划分，列出明细表，报监理部审定，做为施工方案中的一项重要组成部分。已有的单位工程施工方案，亦应补充设立质量限制点并列出明细表。A(Ar)级：为工程的主要项目、关键部位的重要质量限制点。应由建设单位、监理单位、质检站、施工单位共检签证认可。必要时需设计单位签证认可。B(Br)级：为次要质量限制点，由监理单位、施工单位签证认可。C(Cr)级：为一般质量限制点，施工单位签证认可。其中：Ar、Br、CR表示竣工验收时，应提交检查(隐藏)记录等资料。无论哪一级质量限制点的检查验收，都必需在施工单位“自检、互检、

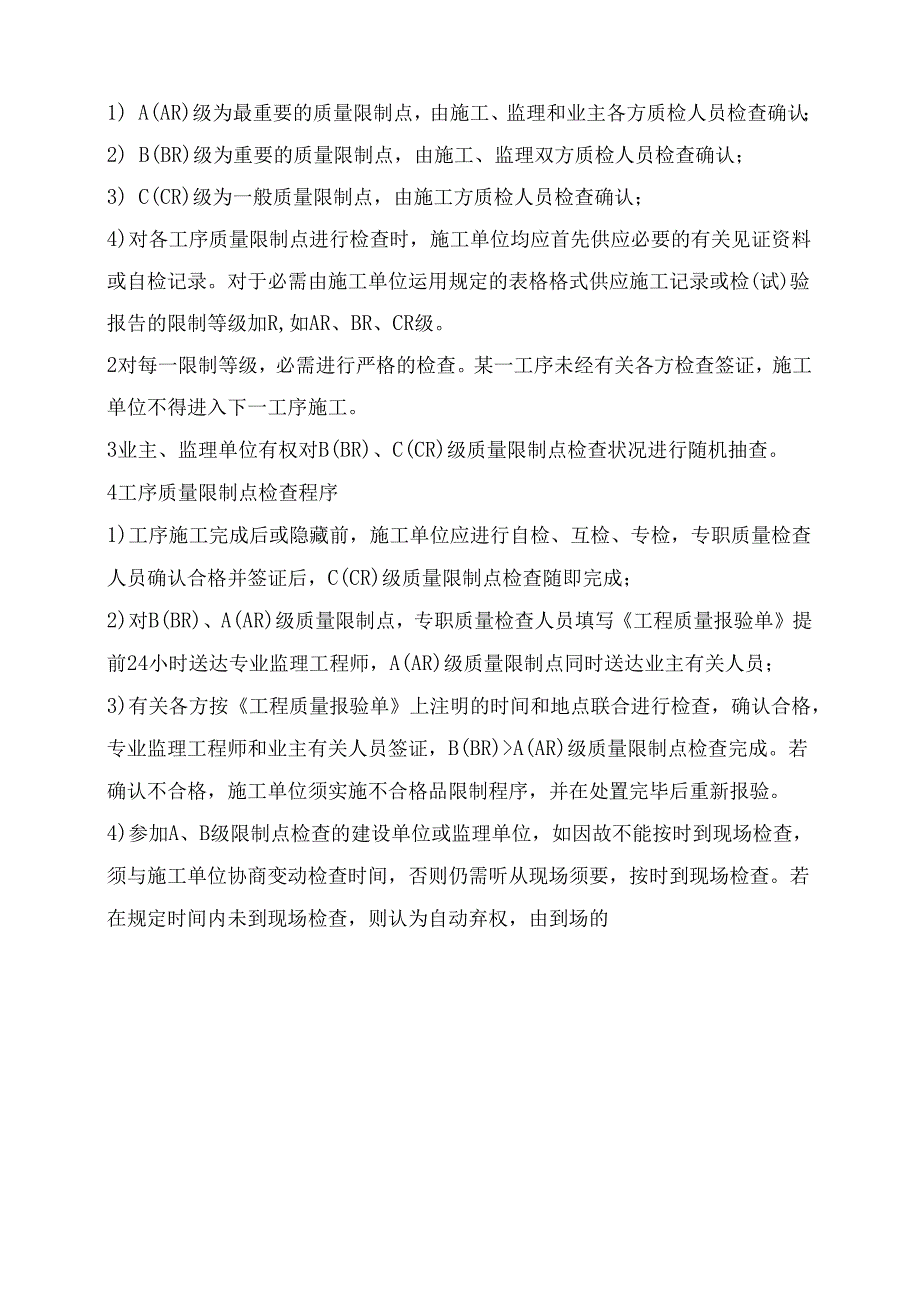

3、专检”合格的基础上进行。希望各施工单位仔细贯彻执行。附件附：ABC质量限制点表，做为参照。编制说明1工序质量限制点分为A(AR)、B(BR)C(CR)三个等级，其中：1) A(AR)级为最重要的质量限制点，由施工、监理和业主各方质检人员检查确认；2) B(BR)级为重要的质量限制点，由施工、监理双方质检人员检查确认；3) C(CR)级为一般质量限制点，由施工方质检人员检查确认；4)对各工序质量限制点进行检查时，施工单位均应首先供应必要的有关见证资料或自检记录。对于必需由施工单位运用规定的表格格式供应施工记录或检(试)验报告的限制等级加R,如AR、BR、CR级。2对每一限制等级，必需进行严格的检

4、查。某一工序未经有关各方检查签证，施工单位不得进入下一工序施工。3业主、监理单位有权对B(BR)、C(CR)级质量限制点检查状况进行随机抽查。4工序质量限制点检查程序1)工序施工完成后或隐藏前，施工单位应进行自检、互检、专检，专职质量检查人员确认合格并签证后，C(CR)级质量限制点检查随即完成；2)对B(BR)、A(AR)级质量限制点，专职质量检查人员填写工程质量报验单提前24小时送达专业监理工程师，A(AR)级质量限制点同时送达业主有关人员；3)有关各方按工程质量报验单上注明的时间和地点联合进行检查，确认合格，专业监理工程师和业主有关人员签证，B(BR)A(AR)级质量限制点检查完成。若确认

5、不合格，施工单位须实施不合格品限制程序，并在处置完毕后重新报验。4)参加A、B级限制点检查的建设单位或监理单位，如因故不能按时到现场检查，须与施工单位协商变动检查时间，否则仍需听从现场须要，按时到现场检查。若在规定时间内未到现场检查，则认为自动弃权，由到场的责任人按规定进行检查签证。未到现场的责任人员，事后应对检查结果予以认可，并补充签证。5)凡应检查而未通知进行检查的工序或限制点该分项工程不许报工程进度，并进行罚款处理。5工业安装工程施工工序质量限制点的设置原则上遵循化学工业工程建设交工技术文件规定(HG20237-94),只做了少量调整、补充、增加，并用*符号表达：* 只对等级做了修改；*

6、 *补充的检查项目；* *“中压快装锅炉”为增加内容。6随着工程施工进展，本限制点表需进行必要的修改或调整时，华旭监理部将另行发布。序号检查项目等级备注1地基与基础1.1土方线路、建（构）筑物平面、高程测量限制网布设AR基坑（槽）放线C基坑（槽）开挖宽度、标高C轴线定位、标高测量、地基验槽AR地基与基础隐藏前检查AR回填标高、密实度检查CR土方分项工程质量验评CR1.2灰土、砂、砂石和三合土地基原材料及协作比检查B分层填夯及密实度检查C灰土、砂、砂石和三合土地基隐藏前检查AR灰土、砂、砂石和三合土地基分项工程质量验评CR1.3防水碎结构（含水池）轴线定位、标高测量检查AR原材料及协作比检查B1

7、.3.3模板见2.1钢筋见2.2碎见2.3碎抗渗试验C水池渗漏试验AR防水碎结构（含水池）隐藏前检查AR防水碎结构（含水池）分项工程质量验评CR1.4水泥砂浆防水层原材料及协作比检查B基层处理检查C防水层隐藏前检查AR水泥砂浆防水层分项工程质量验评CR1.5钢筋见2.21.6碎见2.31.7砌砖、砌石见2.52主体2.1模板模板清扫、隔离剂涂刷检查C一般支模强度、刚度、稳定性、支撑点检查C重要支模强度、刚度、稳定性、支撑点检查B支模方案实施结果检查B序号检查项目等级备注预留孔、预埋件、各部中心、标高尺寸检查C模板接缝沉降缝处理检查C模板分项工程质量验评CR2.2钢筋原材料检查B焊工合格证及焊接

8、试验检查BR钢筋制作半成品检查C预留连接钢筋、锚固筋检查C钢筋隐藏前检查AR钢筋分项工程质量验评CR2.3碎原材料及协作比检查B碎搅拌（协作比、计量、时间）检查C碎浇注、振捣时间、间隙、程序检查C碎试块制作、塌落度检查C校养护检查C一般结构（构件）、设备基础碎试块强度检查C重要结构（构件）、设备基础碎试块强度检查B一般碎结构（构件）、设备基础外观及允差检查C重要税结构（构件）、设备基础外观及允差检查B现浇碎隐藏前检查AR税分项工程质量验评CR基础（设备基础）沉降观测（要求时）CR2.4构件安装预制构件验收B预制构件安装前的杯口、预埋件、梁垫检查C预制构件吊装CR预制构件就位灌浆检查C构件安装分

9、项工程质量验评CR结构验收AR2.5砌砖、砌石轴线定位、标高测量检查AR原材料及砂浆协作比检查B砂浆试块强度检查C砌体及留槎、拉结筋、预埋件、预留洞检查C砌体隐藏前检查AR砌砖、砌石分项工程质量验评CR2.6钢结构焊接原材料检查B焊条烘烤及发放记录检查C序号检查项目等级备注焊接工艺及焊工资格认定BR一般焊缝焊接质量检验C一、二级焊缝外观及探伤检查BR钢结构焊接分项工程质量验评CR2.7钢结构制作钢材材质检查B一般构件放样检查C重要构件放样检查B一般构件组对检查C重要构件组对检查B螺栓拧紧外观检查B钢结构制作分项工程质量验评CR2.8钢结构安装钢结构吊装前外观尺寸检查C钢结构吊装方法检查C钢结构

10、安装位置、标高、垂直度等检查BR钢梯、栏杆、平台焊接点检查B螺栓连接检查C钢结构安装验收AR钢结构安装分项工程质量验评CR2.9钢结构油漆涂料接收检查B钢结构除锈及隐藏前检查AR涂刷遍数及每遍厚度检查C涂刷总厚度及外观检查AR钢结构油漆分项工程质量验评CR2.10预应力钢筋碎原材料检查B锚夹具检查C模板见2.1钢筋见2.2钢丝锻头强度、外观检查C张拉值检查CR断丝与滑丝检查C碎见2.3后张法碎及灌缝强度B预应力结构允许偏差检查B预应力结构荷载试验AR预应力钢筋硅分项工程质量验评CR3地面与楼地面序号检查项目等级备注3.1基层原材料及协作比检查B基土填夯及密实度检查C垫层厚度及强度（协作比）检查

11、C找平层、结合层厚度及标高检查C基层隐藏前检查AR基层分项工程质量验评CR3.2整体楼地面原材料及协作比检查B基层处理检查C面层,地漏,踢脚线,楼梯踏步台阶,镶边质量检查C砂、砂浆试块强度检查C整体楼地面分项工程质量验评CR3.3板块楼地面板块材质及粘结砂浆协作比检查B结合层（基层）处理检查C板块地面铺设形式、填缝和平整度检查B粘结砂浆试块强度检查C板块楼地面分项工程质量验评CR4门窗4.1木门窗制作木门窗选材含水率、防腐处理检查B胶结材料质量检查B纤维板合格证或强度试验报告检查B木门窗框扇隼槽拼装检查C木门窗出厂合格证及外观检查（成品）B木门窗制作分项工程质量验评CR4.2木门窗安装木门窗出厂合格证及外观检查B木门窗扇、小五金位置、弹簧门扇安装检查C木门窗安装分项工程质量验评CR4.3钢门窗安装含塑钢门窗钢门窗及附件出厂合格证及外观检查B钢门窗安装标高及基准线检查C钢门窗安装附件检查C钢门窗框与预埋件位置、埋设、连接检查C钢门窗安装分项工程质量验评CR4.4塑钢、铝合金门窗安装塑钢、铝合金门窗与附件出厂合格证及外观检查B塑钢、铝合金门窗与附件安装检查C序号检查项目等级备注塑钢、铝合金门窗与墙体预埋件连接、嵌缝检查C塑钢、铝合金门窗安装分项工程质量验评CR5装饰5.1一般抹灰抹灰用材料与协作比检查B基体处
