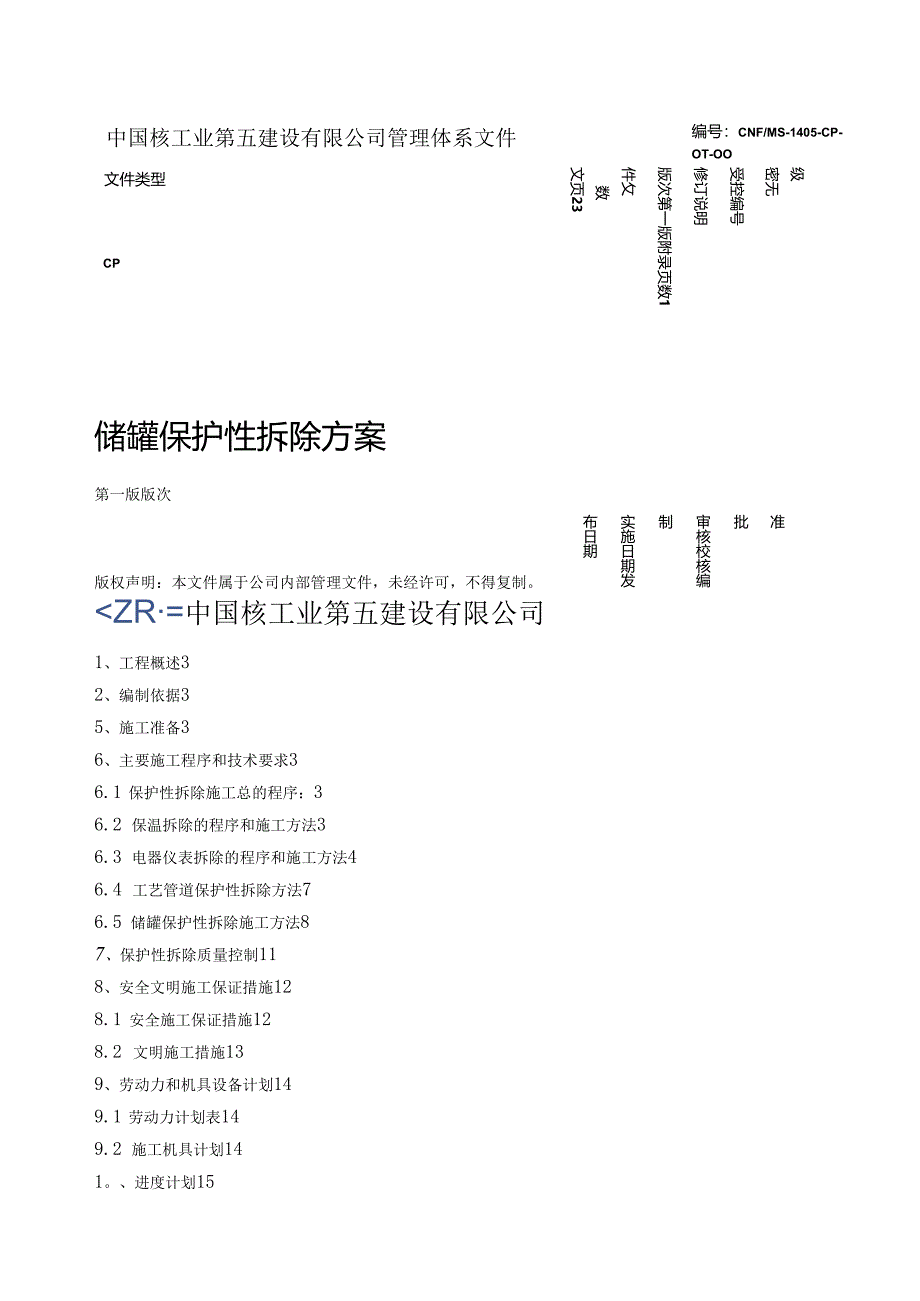

1、中国核工业第五建设有限公司管理体系文件编号：CNF/MS-1405-CP-OT-OO文件类型CP级密无受控编号修订说明版次第一版附录页数1件攵数文页23储罐保护性拆除方案准批审核校核编制实施日期发布日期第一版版次版权声明：本文件属于公司内部管理文件，未经许可，不得复制。ZR=中国核工业第五建设有限公司1、工程概述32、编制依据35、施工准备36、主要施工程序和技术要求36.1 保护性拆除施工总的程序：36.2 保温拆除的程序和施工方法36.3 电器仪表拆除的程序和施工方法46.4 工艺管道保护性拆除方法76.5 储罐保护性拆除施工方法87、保护性拆除质量控制118、安全文明施工保证措施128.

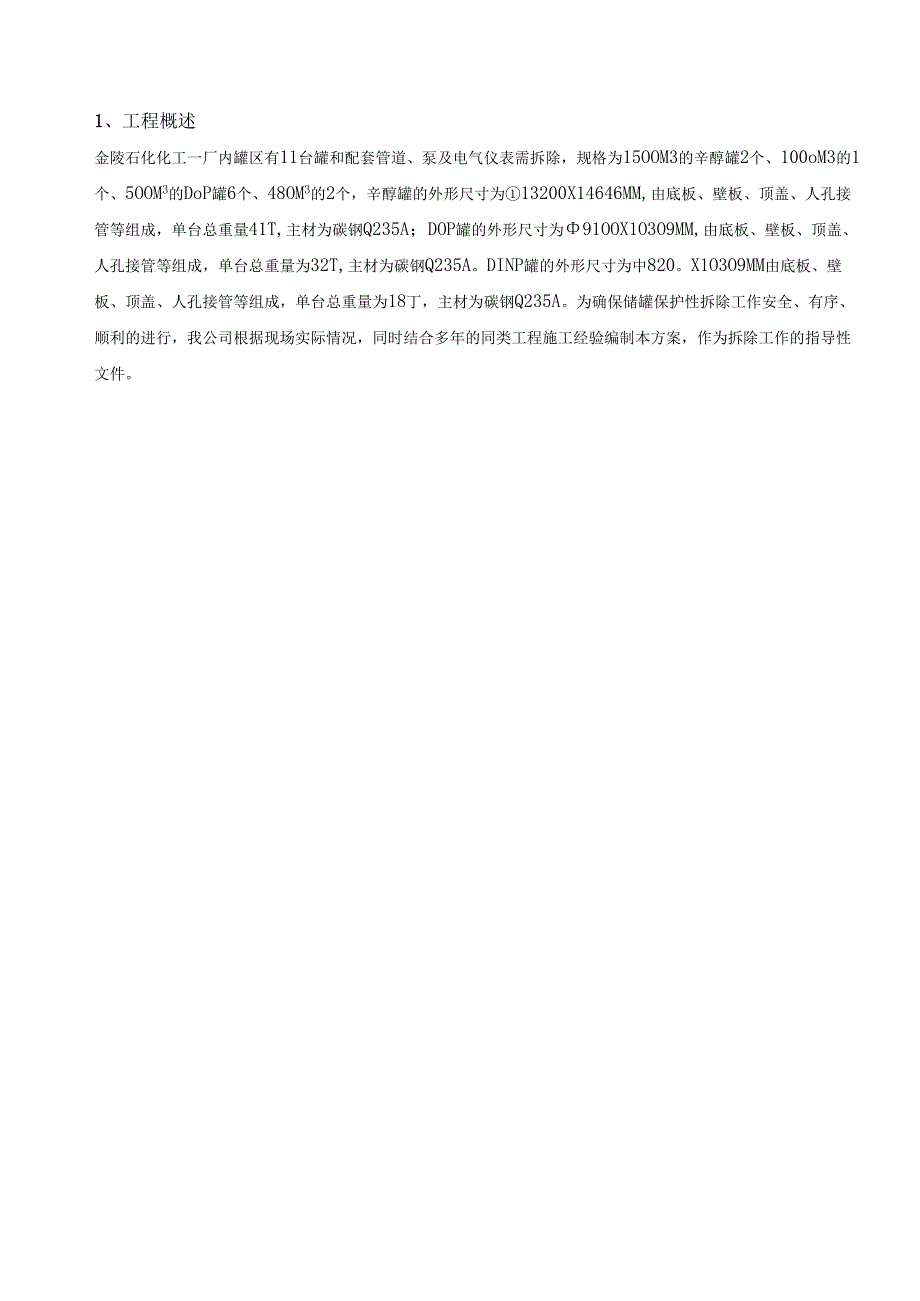

2、1 安全施工保证措施128.2 文明施工措施139、劳动力和机具设备计划149.1 劳动力计划表149.2 施工机具计划141。、进度计划151、工程概述金陵石化化工一厂内罐区有11台罐和配套管道、泵及电气仪表需拆除，规格为15OOM3的辛醇罐2个、100oM3的1个、5OOM3的DoP罐6个、48OM3的2个，辛醇罐的外形尺寸为13200X14646MM,由底板、壁板、顶盖、人孔接管等组成，单台总重量41T,主材为碳钢Q235A；DOP罐的外形尺寸为91OOX1O3O9MM,由底板、壁板、顶盖、人孔接管等组成，单台总重量为32T,主材为碳钢Q235A。DINP罐的外形尺寸为中820。X1O3

3、O9MM由底板、壁板、顶盖、人孔接管等组成，单台总重量为18丁，主材为碳钢Q235A。为确保储罐保护性拆除工作安全、有序、顺利的进行，我公司根据现场实际情况，同时结合多年的同类工程施工经验编制本方案，作为拆除工作的指导性文件。2、编制依据2.1 本工程项目的原设计图纸和招标文件的相关要求。2.2 我公司近几年承建的类似装置施工经验。2.3 石油化工施工安全技术规程SH35O5-19995、施工准备5.1 技术准备5.1.1 按照施工计划和方案的要求合理组织、调配有一定拆除经验的施工人员。在施工前对参加施工的人员进行施工技术和安全交底。施工技术人员进入施工现场，熟悉施工现场的环境,了解拆除工作的

4、主要内容，掌握所拆除设备的结构特点及其有关管道的走向、长度及其障碍物等。5.1.2 施工机具、材料准备，包括吊装工具、切割工具及手段材料准备齐全。5.1.3 进出储罐区的公用管线和相关管线应切断并盲板隔离。储罐内及配套管道吹扫置换、分析化验、气体合格，符合安全交出条件。该部分工作由金陵石化化工一厂完成。5.1.4 拆除施工前，施工单位要取得业主装置已安全，能够进行拆除施工的书面文件。5.2 施工场地的准备521施工现场具备拆除条件，道路畅通；522拆除场地周围阻碍吊车站位的地方已经处理；5.2.3材料堆放场地主要利用储罐区内和附近的水泥地面。5.3 施工用水、电5.3.1 现场的施工用电按照业

5、主要求敷设临时电源,老装置的所有电源全部切断并拆除。5.3.2 现场的施工用水利用原来的给水点。不能覆盖的区域用软塑料管临时接入6、主要施工程序和技术要求6.1保护性拆除施工总的程序:-保温拆除仪电设备拆除电缆拆除管道和支架拆除储罐拆除堆放。6.2保温拆除的程序和施工方法r准备工作保温外保护层拆除保温层拆除保护层分类堆放运至指定地点保温层装袋62】保温拆除工程施工方法621.1拆除前1）保温的拆除要先开好工作票。2）施工人员必须先熟悉拆除方案及拆除下来的存放位置。3）准备好安全带和安全帽等安全用品4）合理配置工机具、准备好手段用料5）准备好包装袋6.2.1.2拆除过程中1）拆除的镀锌铁皮和铝皮

6、分开堆放。2）拆除的保温材料尽量采用装袋，以免到处飘洒。3）保温材料水平运输采用人工板车或汽车搬运，垂直运输采用绳或绳配滑轮进行吊运。4）工人不得站在阀门、仪器仪表和管道上进行拆除作业6.2.1.3拆除后1）拆除的镀锌铁皮和铝皮运至甲方指定地点。2）拆除的保温材料（装袋）运至甲方指定地点。3）现场及时清扫6.3电器仪表拆除的程序和施工方法6.3.1 电气设备拆除施工程序6.3.2 施工准备6.3.2.1 拆除前应根据现场情况和新厂安装进度要求。向施工人员进行拆除技术交底。使工作人员了解保护性拆除的要求和施工方法。63.2.2根据施工方案设置电仪设备、电线电缆和配件临时存放仓库和桥架线管堆放场地

7、。63.2.3做好施工机具、设备的准备工作。6.324装置全部断电并上锁6.3.3电气设备的保护性拆除方法63.3.1电缆连接管的拆除装置全部断电并上锁电缆编号及配套电缆保护管用油漆笔进行标识。检查电缆连接管的连接处，鉴别是否可进行保护性拆除。如电缆连接管锈蚀严重，不能进行保护性拆除的则进行破坏性拆除。进行破坏性拆除时，只能使用锯条小心锯断连接管，注意保护以防伤及管内的电缆。先从设备的接线端子上卸下电缆。拆除保护管，分区域分类保护好，并注意保护好标识，并把同样的标识粘贴在电缆上。6.3.3.2电气盘柜及电气设备的拆除根据图纸的位号在设备上用油漆笔写上标识拆除盘柜及电气设备上的电缆。拆除盘柜及电

8、气设备的地脚螺栓或连接螺栓。拆除盘柜及电气设备。对拆下的盘柜及电气设备进行保护，并分区域分类摆放好。6.3.3.3电缆、桥架及线管拆除根据图纸用油漆笔写上电缆标识（一般应与其保护管的编号保持一致）确认电缆两头的端子均已拆除完毕。用电工胶布包好电缆头。沿着电缆的路径，根据电缆长度的不同，合理安排人员进行电缆牵引拆除。分段同时均匀牵引，把电缆从桥架和线管里拉引出来，拉引时注意不能使用蛮劲。遇到卡滞时，先停下每段区域负责牵引的人员检查好自己负责区段内的电缆是否存在卡滞，并查明卡滞原因，解决卡滞后方能重新开始牵引施工，以防因桥架及线管锐角破坏电缆绝缘。电缆牵引拆除下来后，先目测检查电缆绝缘是否已存在破

9、损。用绝缘摇表测量电缆绝缘并做好记录。由甲方现场专业负责人根据现场检查结果，给出鉴别该电缆是否能投入使用到利邦安装项目中的结论，并以书面形式予以签字确认。盘好电缆并保护好。分区域摆放好电缆。确定待拆线管内的电缆已经拆除完毕。在线管接头处分段拆下线管。确认待拆桥架上的电缆已经拆除完毕。在桥架的连接板处拆除，先拆下连接板，然后分段拆除桥架。拆除线管及桥架的支吊架。分类分区域堆放好线管、桥架及支吊架。由甲方现场专业负责人检查，给出鉴别该批桥架、线管是否能投入使用到利邦安装项目中的结论，并以书面形式予以签字确认。把能利旧的线管、桥架摆放好，并用标识标明用于哪个装置。63.3.4照明系统及灯具拆除核实每

10、一个灯具和开关的回路，采用通断测试，在测试过程中做好记录，确保没有遗漏。断开所有照明回路的电源并上锁。用非接触式验电笔测试需拆除墙面上的照明开关是否带电，若发现有带电的开关需查清该回路的电缆路径，确认所有开关及灯具均处于断电的情况下方可进行下一步施工。用电工胶布包好线头。拆除旧照明线管和电缆。6.3.4仪表设备的保护性拆除63.4.1就地显示仪表拆除本项拆除对象包括：双金属温度计、压力表、压差表、转子流量计、就地液位计。根据图纸对就地仪表用油漆笔写上标识。根据鉴定结果，标识好能够利旧的就地仪表。确认就地仪表所检测的设备、管线等都已经关断，并已处于安全的状态。从仪表与工艺设备的连接处把仪表拆下，

11、拆除时如遇因螺栓锈蚀而难以松开时，严禁硬扳，先用松锈剂对螺栓连接处进行润滑，直至可以轻易松开为止。如实在没法松开,则由甲方专业负责人现场见证，再次判定该仪表无法进行保护性拆除。把拆下的就地仪表本体、附件等放好在一处。仪表用泡沫膜包装好。分类分区域装箱。包装形式如下：6.34.2远传仪表拆除根据图纸做好传感器或变送器的标识，并用油漆笔写在仪表上。确认待拆仪表已经处于断电，其检测的设备容器或管路已经关断并处于安全的状态下。拆开仪表变送器后盖，卸下仪表的电源线、控制箱及信号线。从仪表与工艺设备的连接处把仪表拆下，拆除时如遇因螺栓锈蚀而难以松开时，严禁硬扳，先用松锈剂对螺栓连接处进行润滑，直至可以轻易

12、松开为止。如实在没法松开,则由甲方专业负责人现场见证，再次判定该仪表无法进行保护性拆除。再次检查仪表电气连接口检查，查看丝口是否完好，尤其是有防爆要求的仪表的电气接口，检查其丝口是否能满足爆炸环境的使用要求。仪表用泡沫膜包装好，分类分区域装箱。温度检测远传仪表的保护性拆除温度检测远传仪表包括热电阻、热电偶。热电阻传感器拆除：用螺丝刀和扳手把热电偶从被测设备及管道上拆卸下来包装好,并作好标记。热电偶传感器拆除：用螺丝刀和扳手把热电偶从被测设备及管道上拆卸下来，并把其上的热电偶补偿导线或延长导线拆下，把导线与热电偶一起打包，并按位号和分度号做好标记。压力远传仪表的保护性拆除把压力变送器的导压管拆卸

13、下来。压力变送器为一体式仪表，因此只需打开仪表后盖，把变送器上的线缆拆除，再用扳手把变送器从所检测的工艺设备或管道上（或从仪表柱上）卸下即可。因压力变送器前盖带有液晶显示器，变送器下部有压力检测膜片，所以包装时都要注意用泡沫块包装保护好，以防在运输过程中把液晶显示器和膜片碰坏；用胶塞或防火泥把变送器的电气口封堵起来。把拆下的变送器做好标记并放置在箱子里。流量检测远传仪表的保护性拆除差压式流量变送器的拆除：先把变送器表头上的电线电缆拆除，然后依次把变送器的导压管、表头拆下，用胶塞或防火泥把表头上的电气接口保护好，用包装泡沫把表头的显示板保护好，最后把安装在管道上的节流装置（包括孔板、喷嘴、文丘里

14、管、圆缺孔板等）拆下。把表头、导压管、节流装置一起包好并根据位号做好标记。物位检测远传仪表的保护性拆除差压式物位传感器：拆除方法与差压式流量计相同。电容式物位传感器：先把传感器上的电线电缆拆除，然后松开传感器与罐子之间的连接法兰，把传感器抽出，对其电极进行清洗并用干净的布条缠裹保护好，并按图纸位号做好标识并包装好。阀类拆除步骤与远传仪表相同。6.34.3仪表电缆、桥架及线管拆除仪表电缆、桥架及线管拆除方法及步骤与电气专业相同。6.4工艺管道保护性拆除方法6.4.1、 工艺管道拆除施工程序网”包装.和分类堆放6.4.2、 施工准备拆除前应向施工人员进行技术和安全交底。使施工人员了解管道拆除施工的

15、方法、步骤、技术要求。根据施工方案设置管道、配件临时存放仓库和场地。不锈钢管与碳钢管要分系统、分材质放在管道存放架上或垫有木方的水泥地面上。不锈钢中3161.与其它不锈钢要做好标识工作，碳钢与合金钢也应做好标识工作，以免混淆。规格WDNI5。的管道放在临时存放架或下垫有木方的地上，规格工200的管道放在地上的木方上。合理配置施工机具、设备，切割机、电焊机等应性能良好,随时可用。管道标示采用油漆笔,按图纸上的管线号直接写在管道上，没管线号的应按介质标号。643、工艺管道保护性拆除的方法6.4.3.1管道拆除前管道拆除前，化工一厂必须已经将管道置换完毕，进出装置的界外管线必须采取盲板隔离，禁止采取阀门关闭隔离，此部分工作由化工一厂负责完成。管道拆除前，电仪施工人员已经将相关电器仪表装置拆除，确保仪表设备无电无动作。管道拆除前，通知业主及我方安全人员，以确认管道内的介质有无危险，有危险的需进行安全评估，制定安全防
