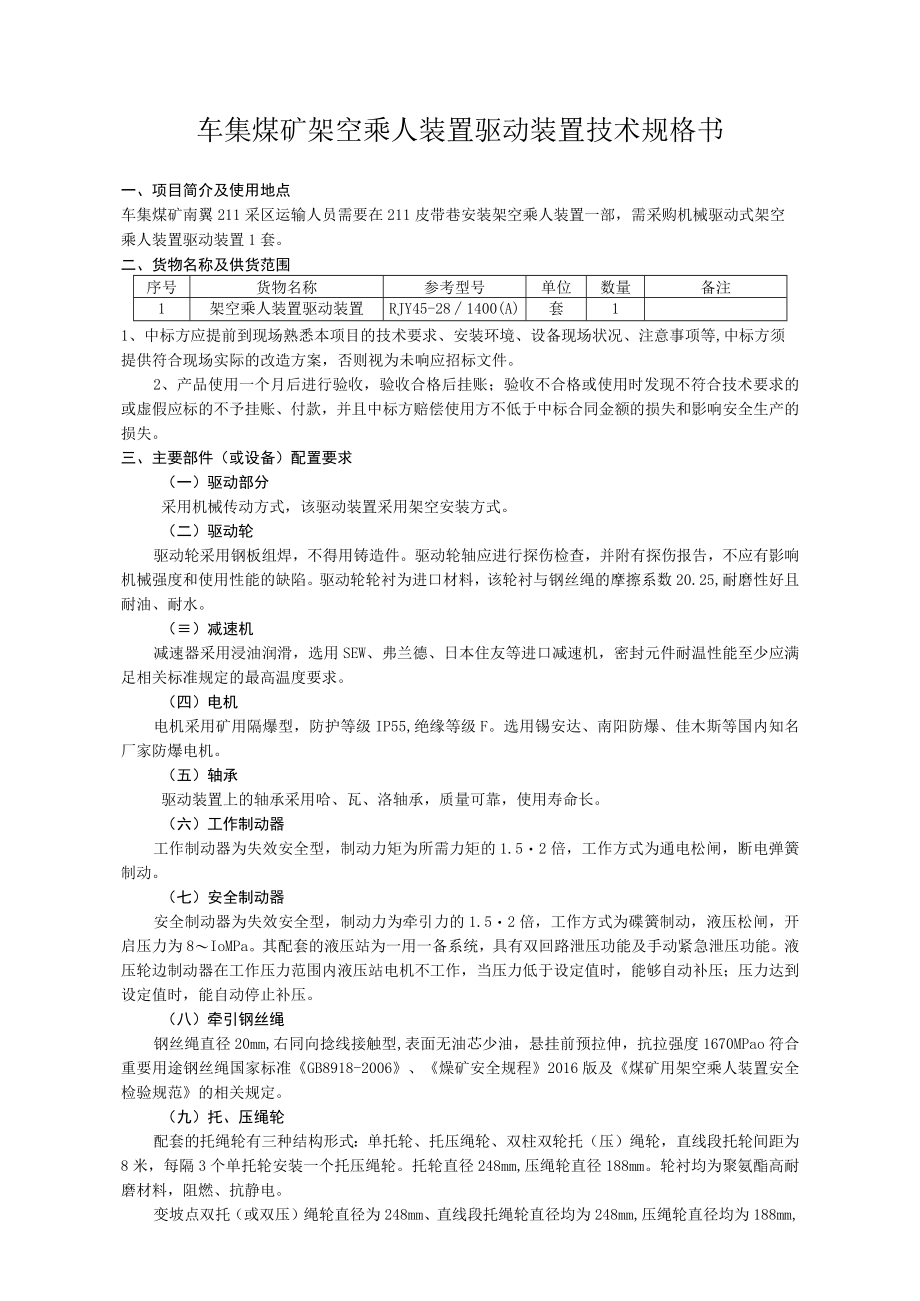

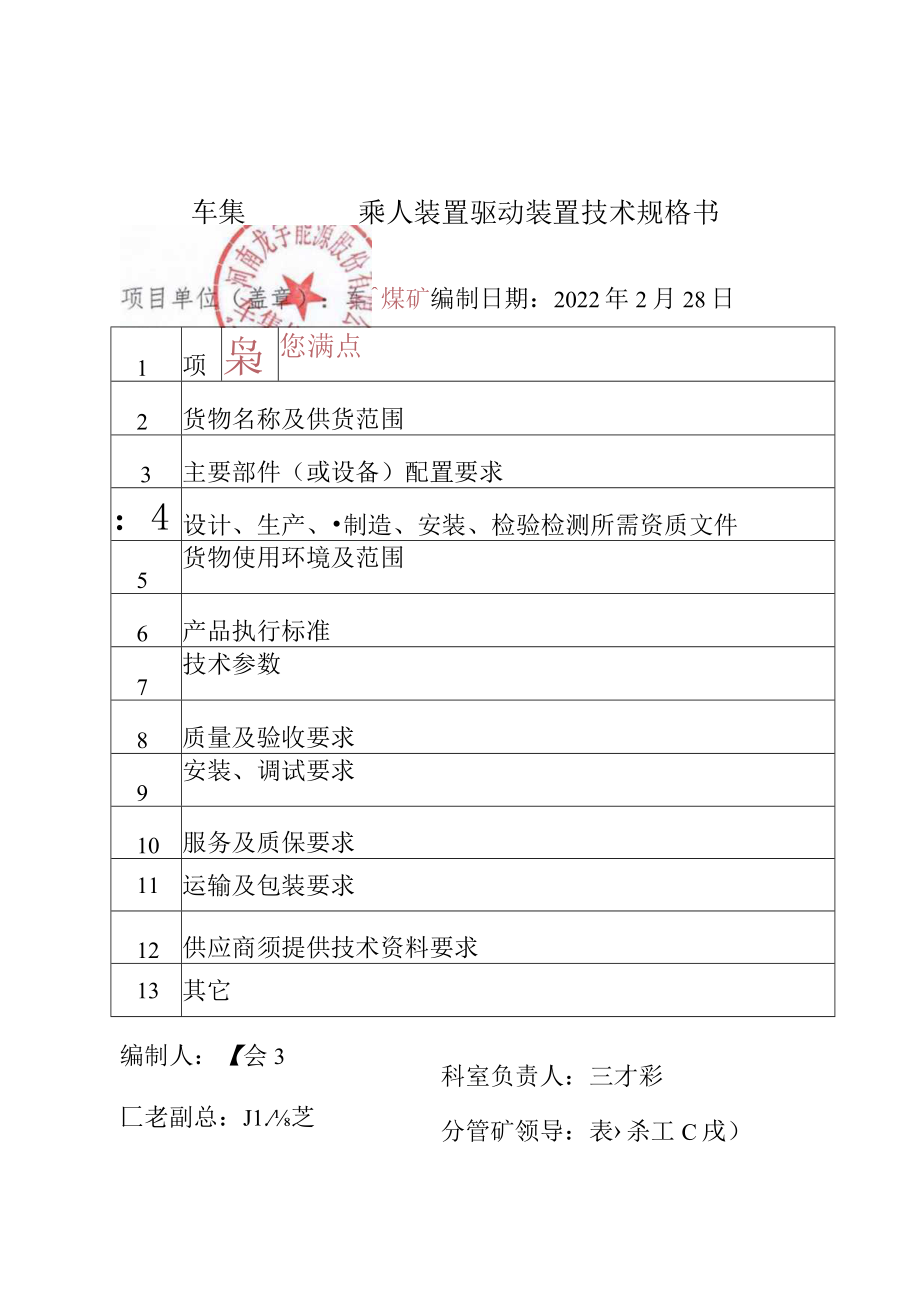

1、车集乘人装置驱动装置技术规格书1项枭J您满点2货物名称及供货范围3主要部件（或设备）配置要求：4设计、生产、制造、安装、检验检测所需资质文件5货物使用环境及范围I6产品执行标准7技术参数：8质量及验收要求9安装、调试要求；10服务及质保要求11运输及包装要求12供应商须提供技术资料要求13其它煤矿编制日期：2022年2月28日编制人：【会3匚老副总：J1.芝科室负责人：三才彩分管矿领导：表杀工C戌）车集煤矿架空乘人装置驱动装置技术规格书一、项目简介及使用地点车集煤矿南翼211采区运输人员需要在211皮带巷安装架空乘人装置一部，需采购机械驱动式架空乘人装置驱动装置1套。二、货物名称及供货范围序号

2、货物名称参考型号单位数量备注1架空乘人装置驱动装置RJY45-281400(A)套11、中标方应提前到现场熟悉本项目的技术要求、安装环境、设备现场状况、注意事项等,中标方须提供符合现场实际的改造方案，否则视为未响应招标文件。2、产品使用一个月后进行验收，验收合格后挂账；验收不合格或使用时发现不符合技术要求的或虚假应标的不予挂账、付款，并且中标方赔偿使用方不低于中标合同金额的损失和影响安全生产的损失。三、主要部件（或设备）配置要求（一）驱动部分采用机械传动方式，该驱动装置采用架空安装方式。（二）驱动轮驱动轮采用钢板组焊，不得用铸造件。驱动轮轴应进行探伤检查，并附有探伤报告，不应有影响机械强度和使

3、用性能的缺陷。驱动轮轮衬为进口材料，该轮衬与钢丝绳的摩擦系数20.25,耐磨性好且耐油、耐水。（）减速机减速器采用浸油润滑，选用SEW、弗兰德、日本住友等进口减速机，密封元件耐温性能至少应满足相关标准规定的最高温度要求。（四）电机电机采用矿用隔爆型，防护等级IP55,绝缘等级F。选用锡安达、南阳防爆、佳木斯等国内知名厂家防爆电机。（五）轴承驱动装置上的轴承采用哈、瓦、洛轴承，质量可靠，使用寿命长。（六）工作制动器工作制动器为失效安全型，制动力矩为所需力矩的1.52倍，工作方式为通电松闸，断电弹簧制动。（七）安全制动器安全制动器为失效安全型，制动力为牵引力的1.52倍，工作方式为碟簧制动，液压松

4、闸，开启压力为8IoMPa。其配套的液压站为一用一备系统，具有双回路泄压功能及手动紧急泄压功能。液压轮边制动器在工作压力范围内液压站电机不工作，当压力低于设定值时，能够自动补压；压力达到设定值时，能自动停止补压。（八）牵引钢丝绳钢丝绳直径20mm,右同向捻线接触型,表面无油芯少油，悬挂前预拉伸，抗拉强度1670MPao符合重要用途钢丝绳国家标准GB8918-2006、燥矿安全规程2016版及煤矿用架空乘人装置安全检验规范的相关规定。（九）托、压绳轮配套的托绳轮有三种结构形式：单托轮、托压绳轮、双柱双轮托（压）绳轮，直线段托轮间距为8米，每隔3个单托轮安装一个托压绳轮。托轮直径248mm,压绳轮

5、直径188mm。轮衬均为聚氨酯高耐磨材料，阻燃、抗静电。变坡点双托（或双压）绳轮直径为248mm、直线段托绳轮直径均为248mm,压绳轮直径均为188mm,吊椅通过时平稳无振动。绳轮采用轴端注油，能实现实时在线加油。.所有吊架可在横梁上旋转，托轮在吊架上可上下移动调节，从而实现托压绳轮的四向可调，弥补横梁的水平度和垂直度安装误差。采用双吊架结构，即每根横梁安装两个吊架，每个吊架配套安装一件托轮轮组，方便现场调节钢丝绳间距。（+）乘人座椅吊椅总高1.75,吊椅采用34X3.5无缝钢管材料折弯而成，禁止采用焊接钢管。吊椅有足够的强度，安全系数不小于5。吊椅坐凳为可拆卸式橡胶包边坐板凳，符合人机工程

6、学。（1一）抱索甥抱索器为固定抱索器，采用锻造工艺，要有锻造检验合格证书。抱索器具有足够强度，安全系数不小于5。（十二）电控系统及安全保护1主要控制功能：1.1 运行控制智能化：以P1.C为电控核心，利用CAN总线传输技术，对猴车的运行状态与故隙信息进行实时采集与显示；通过音频总线能实现“猴车”机头、机尾互打点、互对讲及和语音报警等功能。1.2 安全保护控制智能化:系统的安全保护控制由P1.C可编程控制器实现自动检测和自动控制；13连续、间断、检修多种运行方式选择功能。13.1 连续运行方式：启动运行后，24小时不停地运行，此状态适用于人员流动较大的矿井。13.2 间断运行方式：是一种节能运行

7、方式，配合机头、机尾时间刷新功能以程序内部设定的时间限时运行。当有人乘坐时，系统自动启动，无人乘坐时系统自动停车。13.3 3检修运行方式：此方式为检修人员检修设备使用。可按照正常启动流程操作，设备沿线的如上变坡掉绳、沿线急停、脱绳保护等安全保护应有效。1.4 提供以太网远程控制通讯接口；1.5 强制例行检查功能系统能设定的每日强制例行检查时间，运行至检修时间，系统能停车闭锁，且有日常检修项目的语音提示。1.6 换油提醒功能系统能设定的换油提醒时间，倒计时为零时，系统自动停车闭锁，且有“换油时间到，请及时换油”的语音警告提示。1.7 运行信息记录功能可将设备的运行信息、故障信息、操作信息等数据

8、实时记录存储，存储时间大于30天且不能修改，且存储记录可查询分析。2通讯、报警功能2.1 当乘坐人员将要到达下车点时，语音提示系统会发出“前方到站，准备下车”声光提示信号，提醒乘坐人员准备下车。2.2 有弯道时，当乘坐人员将要到达转弯位置时，语音提示系统会发出“前方弯道，注意安全”的声光提示信号，提醒乘坐人员注意安全。2.3 机头机尾互打点、互通话、延时启动声光预警。2.4 背景音乐播放功能巷道沿线每隔1.00150米安装一台通讯机，实现背景音乐的播放。2.5 辅助远程故障诊断功能利用地面手机端与井下设备的双向呼叫功能，实现辅助远程故障诊断。3.安全保护安全保护项目一览表：序号安全保护项目序号

9、安全保护项目1机头机尾越位保护9吊椅防过摆保护装置2过速、欠速保护10油箱温度超温保护3全线紧急停车保护11尾轮极限位置保护4张紧力下降保护12打滑保护5变坡点掉绳捕绳急停保护13头尾轮入绳口安全防护装置6制动器动作失效保护14系统防静电保护7减速机油温保护15断轴保护8防脱绳保护16沿线故障停车保护17系统防静电保护以上安全保护由P1.C可编程控制器自动控制，系统自动检测信号，任一保护发生动作时,立即停止运行，同时操作显示台上显示故障类别，并发出语言报警和笛声报警，并与电控系统自动闭锁。只有当故障全部消除，系统经人工复位后，方可重新启动。3.1 机头、机尾越位保护若乘坐人员到达下车点未能下车

10、，越过越位保护点时，系统自动停车闭锁，并语音报警.3.2 欠速、超速保护当乘人装置运行速度低于（欠速）或高于额定运行速度的20%时（超速），系统自动停车闭锁，并语音报警。3.3 张紧力下降保护当张紧装置不能使牵引钢丝绳保持恒张力，系统无法安全运行时，系统自动停车闭锁，并语音报警。3.4 全线紧急停车保护全巷道中若发生紧急情况，能即时有效触发沿线的保护开关，系统自动停车闭锁，并语音报警。3.5 变坡点掉绳保护当牵引钢丝绳在变坡点脱落时，能有效捕捉钢丝绳防止继续掉落，且系统自动停车闭锁，并语音报警。3.6 减速机温度保护当减速机油温因某种原因而引起温度超过75时，系统自动停车闭锁，并语音报警。3.

11、7 驱动轮主轴断裂保护当驱动主轴断裂时能有效阻止驱动轮往下掉，避免因钢丝绳松弛而造成乘员跌落的危险，系统自动停车闭锁，并语音报警。3.8 打滑保护当牵引钢丝绳运行速度与驱动轮转速相对超差0.4ms时，系统自动停车闭锁，并语音报警。3.9 防脱绳保护当牵引钢丝绳在驱动轮、迂回轮及沿线托轮上脱落时，能有效捕捉钢丝绳防止继续掉落，且系统自动停车闭锁，并语音报警。3.10 尾轮极限位置保护当尾轮因牵引钢丝绳的伸长移动到极限位置时，触动保护开关动作，系统自动停车闭锁，并语音报警。3.11 高、低速制动器动作失效保护设备启动时，工作制动器、安全制动器没有及时松闸或运行过程中制动器动作，系统自动停车闭锁，并

12、语音报警。3.12 油箱温度超温保护当油箱温度超过最高设定值时，系统自动停车闭锁，并语音报警。3.13 吊椅防过摆保护装置可防止吊椅在托轮处大幅摆动，避免吊椅因托轮或吊架干涉而造成的安全事故。3.14 头尾轮入绳口安全防护装置可防止人员或异物卷入驱动轮与尾轮处而造成安全事故。3.15 系统防静电保护能实时消除牵引钢丝绳运行时产生的静电，防止静电伤人或静电释放的电火花等危害。4配置软启动器注：电气降压式软启动四、设计、生产、制造、安装、检验检测所需资质文件1、设备整机及涉及煤安标志的零部件均必须有“MA”标志和“MA”标志使用证书，符合国家煤安标志产品的相关要求。2、所有电气设备及缆线必须有防爆

13、合格证。3、所有设备及部件均有产品合格证，钢丝绳提供第三方检验合格证。五、货物使用环境及范围1 .使用地点：煤矿井下。2 .使用环境条件：环境温度040,相对湿度不超过90%。3 .乘人装置工作时周围空气中的甲烷、煤尘和硫化氢、二氧化碳等有害气体浓度不超过煤矿安全规程中所规定的安全含量。5.211巷道基本情况巷道总长1050m,最大坡度16,平均坡度16；六、货物适用标准煤矿安全规程2022版；AQ1038-2007煤矿用架空乘人装置安全检验规范；MTfT1117-2011煤矿用架空乘人装置；乘人装置的电气设备应符合GB3836.1、GB3836.2和GB3836.4的规定，且应经国家授权的防

14、爆检验机构进行防爆检验，并取得煤矿矿用产品安全标志证书。七、技术参数序号名称单位参数值备注1适应最大坡度O282最大工作距离m14003运行速度m/s1.24驱动轮直径mm12005迂回轮直径mm12006系统工作电压VAC66011407防爆电动机功率kW45C660V1140v,转速980r/min8低速端轮边制动器制动力N429009牵引钢丝绳直径mm20必须是绳芯少油表面无油，右同向捻八、质量及验收要求设备出厂检验严格按国家有关标准对零部件及成套设备进行个体和整体检验。水泵的转动部件应进行动平衡试验，出厂前应进行水泵的泵室密封后进行超压力试验,组装后进行全性能试验，并为产品使用人提供相应的验收标准，以及相关验收报告。按协议、合同及有关标准验收。九、安装、调试要求产品出卖人负责所供设备的设计、制造、出厂调试以及现场的安装指导、调试和运行。产品出卖人应派遣有经验的技术人员到产品使用人现场实施技术服务0十、服务及质保要求1 .安装过程的服务设备到达现场后，产品出卖人应及时派人到现场与产品使用人代表一起清点设备，办理有关手续。产品使
