1、水表改造施工方案编制第一章编制依据41.1编制依据4第二章工程概况及编制原则42.1 工程概况42.2 编制原则4第三章施工总体部署53.1 劳动力配备表53.2 施工组织机构63.3 项目班子施工组织结构图63.4 施工机具设备用量计划及进退场安排63.5 计划投入的主要施工机械设备表63.6 材料质量保证7第四章施工方案及工艺74.1 现场查勘74.2 施工准备84.3 项目施工8第五章文明施工保证措施155.1 文明施工徵里措施15第六章实施项目的安全技术措施166.1实胸目的安全生产体系16第七章质量保证计划197.1 质量保证体系197.2 质量保证计划21第八章项目进度计划228.

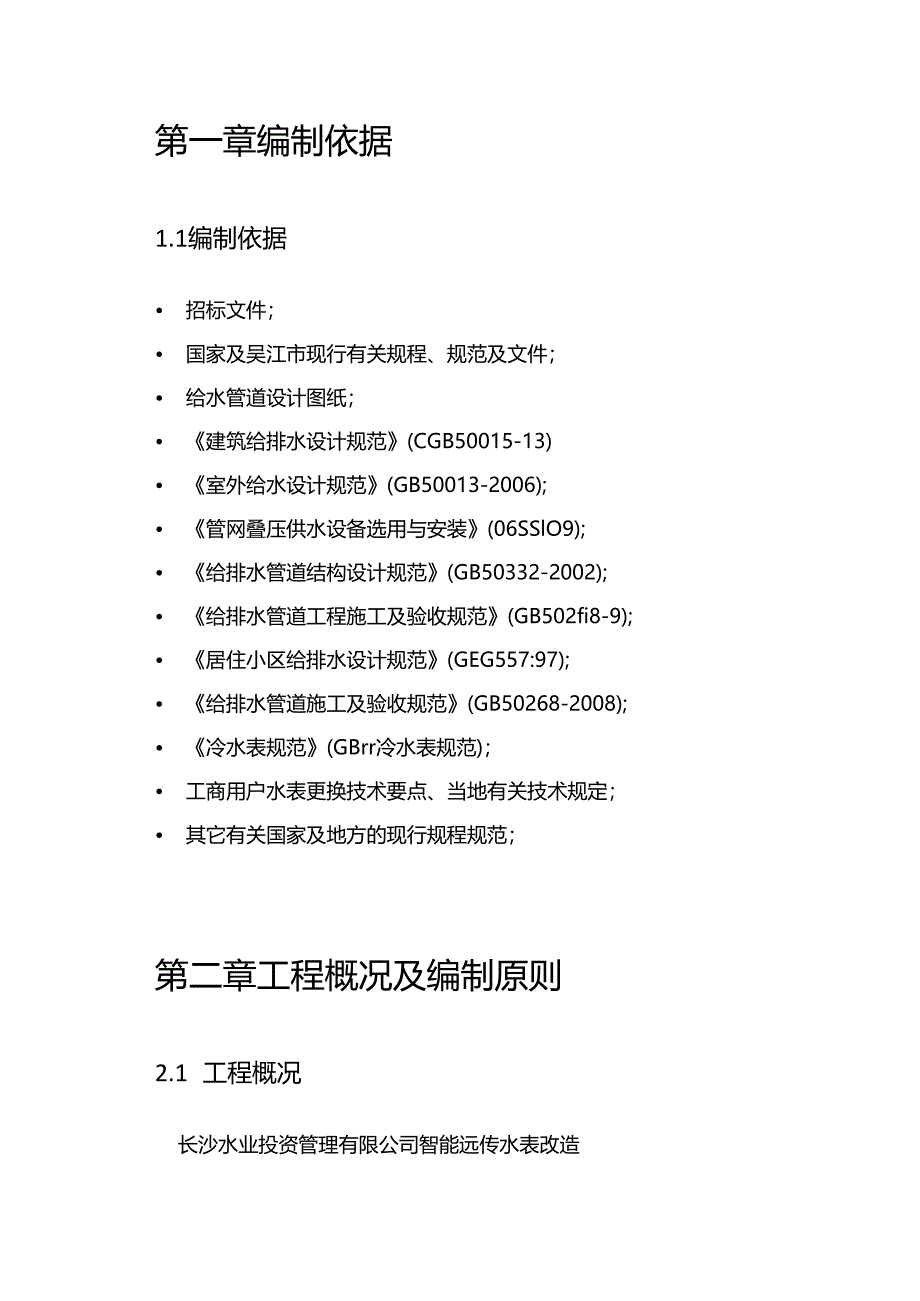

2、1 项目结构分析228.2 成立进度控制管理小组238.3 制定控制;超呈24第九章环境保护措施279.1 工程中的环境WI措施279.2 防止扰民措施28第一章编制依据1.1编制依据 招标文件； 国家及吴江市现行有关规程、规范及文件； 给水管道设计图纸； 建筑给排水设计规范(CGB50015-13) 室外给水设计规范(GB50013-2006); 管网叠压供水设备选用与安装(06SSlO9); 给排水管道结构设计规范(GB50332-2002); 给排水管道工程施工及验收规范(GB502fi8-9); 居住小区给排水设计规范(GEG557:97); 给排水管道施工及验收规范(GB50268-

3、2008); 冷水表规范(GBrr冷水表规范)； 工商用户水表更换技术要点、当地有关技术规定； 其它有关国家及地方的现行规程规范；第二章工程概况及编制原则2.1 工程概况长沙水业投资管理有限公司智能远传水表改造2.2 编制原则实行，一户一表、分户计量的用水制度，可以提高用水管理水平，达到节能降耗、堵漏保收的目的，充分保护用户和供水单位双方的利益。确保满足招标文件对木工程施工工期、质量、安全、等方面所作的要求。充分考虑本工程的特点和施工环境。以主要工程项目及关键工序的施工方法和技术措施作为木施工组织设计的重点。第三章施工总体部署3.1 劳动力配备表姓名项目职务职称同时管理在建项目数每天驻现场时间

4、项目经理工程师11小时项目副经理工程师1小时项目工程师工程师1小时质量管理工程师1小时安全管理助工1小时材料管理助工1小时计划管理助工1小时施工员一1小时施工员-1小时3.2 施工组织机构按照惯例，该项目的施工也将采用项目部组织施工，其组织机构如下图所示。项目经理部是公司直接派出机构，是代表公司对该项目进行管理的机构，行使公司赋予的有关管理职能。3.3 项目班子施工组织结构图3.4 施工机具设备用量计划及进退场安排配备足够的机具，分期分批进场备用。还应按设备进场计划进行施工设备的调配，现场的施工机械应满足施工需要。并且应对机械设备操作人员的资格进行确认。无证或资格不符合者，严禁上冈。3.5 计

5、划投入的主要施工机械设备表序号设备名称单位数量计划进退场时间监理确认记录栏1旋转式断管器台52管钳把53万用表只24人工手推车辆33.6 材料质量保证水表的规格应符合设计图纸要求，表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整;阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏;管材的截面特性，可按生产厂提供的截面尺寸确定。管材的外观质量及尺寸应符合现行国家产品标准的质量要求。木工程所用砂、石、水泥、砖等材料均在周边地区采购，使用前须由试验室出据的合格试验证明，并经监理工程师验证后，方可使用。不得使用国家限制使用和淘汰落后

6、的建材。以上工程物资都应有产品质量合格证及相关检验报告。在装卸、运输、堆放时，应轻抬轻放，严禁抛落拖滚和互相撞击。第四章施工方案及工艺施工时，按照以下步骤进行：4.1 现场查勘现场查勘应查明楼前上水走向、厨卫位置、室内装修及室外条件等。水表应安装在便于检修和读数，不受暴晒、冻结、污染和机械损伤的地方。根据查勘情况确定表井位置及大小、入户管道的管径和敷设，确定施工方案，并根据施工方案进行提料，做好准备工作。4.2 施工准备1、水表井施工材料及机具准备(1)主材：砖，采用普通机制砖，其品种、规格、外观、强度等级必须符合设计要求；有出厂证明、试验报告单。水泥，采用普通硅酸盐水泥或矿渣硅酸盐水泥，应有

7、产品合格证和出厂检验报告，其质量必须符合国家现行标准的规定。砂，宜采用质地坚硬、级配良好而洁净的中粗砂，其含泥量不应超过3%;砂的品种、质量应符合国家现行标准的要求。所有材料进场后应取样复试合格。(2)主要机具：灰铲、勾缝灰溜、水平尺、小线、托灰板、线坠、灰桶等。2、给水管道施工材料及工、机具准备(1)主材：PVC-U防护管、铝塑复合管、分水器、阀门,应符合设计要求，无色差，内外应光滑平整，无气泡、裂口、裂纹、脱皮、分解变色线及明显的痕纹、槽沟、杂质及碰撞凹陷，应有出厂合格证及材质证明报告。(2)辅材：固定卡子、扎带、卡套式连接件、插接式连接件、表面应光滑无毛刺，无缺损和变形，无气泡和砂眼。同

8、一口径管件的锁紧螺帽，紧箍环应能互换，应有出厂合格证及材质证明报告。(3)主要机具:手压泵、电锤、电钻、管道切割机、热熔焊机、电熔焊机。(4)主要工具：管剪、弯管弹、弯管器、整圆扩口器、管钳、扳手、压力表、断管器、锯弓、刮刀、钢卷尺、角尺、水平尺、线坠、螺丝刀、钳子、鎏子、手锤等。4.3项目施工(一)水表井施工1、施工工艺流程测量放线、定位T井室开挖T垫层施工T井室砌筑T井壁勾缝或抹灰T井盖安装T井外壁回填士面层恢复2、水表井定位要求水表井应统一设置在散水附近，单元口两侧，前后应在同一直线上，井外壁不得伸入楼前路内。受场地条件限制的，也可跨楼前路设在人行道或花池内，严禁横放在楼前路上及单元口。

9、3、施工技术要求(1)砌筑砂浆应随拌随用，应在拌成后3小时内用完，夏季如果气温在30。C以上的应在2小时内用完。砂浆如有泌水现象时，应在砌筑前重新拌合。(2)井室砌筑应按照设计图纸要求进行施工，按要求进行勾缝或抹灰、安装预留套管，管道与井壁衔接处应用水泥砂浆分两次填塞密实。(3)井室砌筑验收合格后应及时回填，回填时应保证砌体水泥砂浆达到一定的强度，以确保井室不位移和破坏，且槽内的杂物已彻底清除。(4)回填土时不得采用有机土、冻土及砖石硬块。(5)水表井井盖高出散水或硬面26cm,井盖四周抹成带棱斜坡。4、质量控制要点(1)井室基土处理应符合设计要求。(2)砖和砂浆强度等级应符合设计要求。(3)

10、井室砖砌体砌筑偏差应控制在规范允许范围内，组砌方法应正确，上下错缝，转角搭砌，最上一皮应为丁砖砌筑。(4)砖砌体灰缝应横平竖直，厚薄均匀，横竖缝交接严整，灰缝应控制在8mm12mm内。水平灰缝的砂浆饱满度不得小于80%o(5)当井内壁抹灰时，水泥砂浆与基层及各层间应粘接牢固，不得有空鼓、裂纹等，接茬应平整，阴阳角清晰顺直。(二)PVC-U防护管施工室内立管敷设采用PVe-U管防护，距墙体净距不小于50mm,分户采用变径顺水三通。1.工艺流程安装准备T预制加工T弹线定位T架卡安装T立管安装T完工清理2、施工技术要求(1)管卡间距不大于1米,立管垂直度偏差不大于20MMo根据现场情况和各连接管件的

11、尺寸量好管道长度，用细齿锯、砂轮机进行配管和断管，断口要平齐，用铳刀或刮刀除掉断口内外飞刺，外棱铳出1530。角,完成后将残屑清除干净。(2)管道及管件采用承插粘接连接方式，将配好的管与管件试插，试插合格后，用干布将承插口需粘接部位的水分、灰尘全部擦拭干净，如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口转动90。，以利于粘接剂分布均匀，约30秒1分钟即可粘接牢固，粘牢后应立即将挤出的粘接剂擦拭干净，并注意三通留置的位置及方向。(3)管道穿楼地面部位必须作好防水处理。顶楼防护管出楼地面不小于30MMo套管与楼地面间空隙用柔性填料填实，上部用防水油

12、膏抹成斜坡状，楼板底面用高标号水泥沙浆补抹平并罩白。3、质量控制要点(1)安装的允许偏差应在验收规范许可范围内。(2)防护管支架设置应符合验收标准要求。4、成品保护(1)管道在运输过程中要注意保护，不得乱堆乱放、不得曝晒。(2)在承插口粘接过程中，不得用手锤敲打。(3)管道安装完毕后应加强保护，防止管道污染损坏。(4)严禁利用管道作为脚手架的支点或安全带的拉点、吊点。不允许用明火烘烤，防止管道变形。(三)铝塑复合管施工1、工艺流程预制加工一弹线定位T卡架固定T管道敷设与安装T压力试验T管道冲洗2、施工技术要求预制加工(1)检查管材、管件是否符合设计要求和质量标准。(2)管材切割前，根据施工现场

13、实际和图纸复核管道管径及长度。(3)管道调直：管径20mm的铝塑复合管可直接用手调直;管径N25mm的铝塑复合管调直一般在较为平整的地面上进行，固定管端，滚动管盘向前延伸，压住管道调直。(4)管道弯曲：管径25mm的管道可采用在管内放置专用弹簧用手加力直接弯曲；管径32mm的管道宜采用专用弯管器弯曲。(5)管道切断：管道切断应使用专用管剪、断管器或管道切割机，不宜使用钢锯断管，若使用时应用刮刀清除管材锯口的毛边和毛刺，切断管材必须使管断面垂直于管轴线。(6)在条件许可的情况下，可将管材、管件预制组对连接后再安装。管道敷设安装(1)铝塑管出表井并行埋地敷设时：在每间隔1米处用胶带(或胶布)缠绑，

14、非路面下管周围200mm以内用无尖锐硬块的砂子填埋且管顶覆土不小于600MM,回填时不得含有直径大于IOCm的石块和冻土块；铝塑管穿越道路时，需外加铸铁管或普通钢管防护，刷沥青漆两道。(2)管道在穿越基础墙处应设置金属套管。套管顶与基础墙预留孔的孔顶之间的净高，应按照建筑物沉降量确定，且不应小于100mmo(3)自水表井接出的铝塑管至住户室内不得有接头,拐弯时必须为钝角。(4)铝塑管与室内原有给水支管连接应加阀门一个。应避开热(火)源(如热水炉、液化气燃气灶等)，与炉灶距离不得小于400mm;与燃气热水器的距离不得小于200mm,距墙净距不得小于20mm,且不得在炉灶或火源正上方敷设水平管，住户如使用热水器应增设逆止阀门。管道严禁敷设在排水沟、烟道、风道及垃圾道内；严禁穿越大小便槽、橱窗、壁柜、木装修；应避免穿越建筑物的沉降缝，如必须穿越时应采取相应措施。铝塑复合管与其他管材、管件、阀门相连接时，采用带铜内丝或铜外丝的过渡接头、管螺纹连接。管道连接不允许采用速接。管道连接前，应对材料的外观和接头的配件进行检查，并清除管道、管件内的污垢和杂物，使管材与管件的连接端面清洁、干燥、无油。管道卡架固定(1)管道安装时要按照不同管径和要求设置管卡或支、吊架，间距应符合规范要求，位置应准确，埋设应平整
