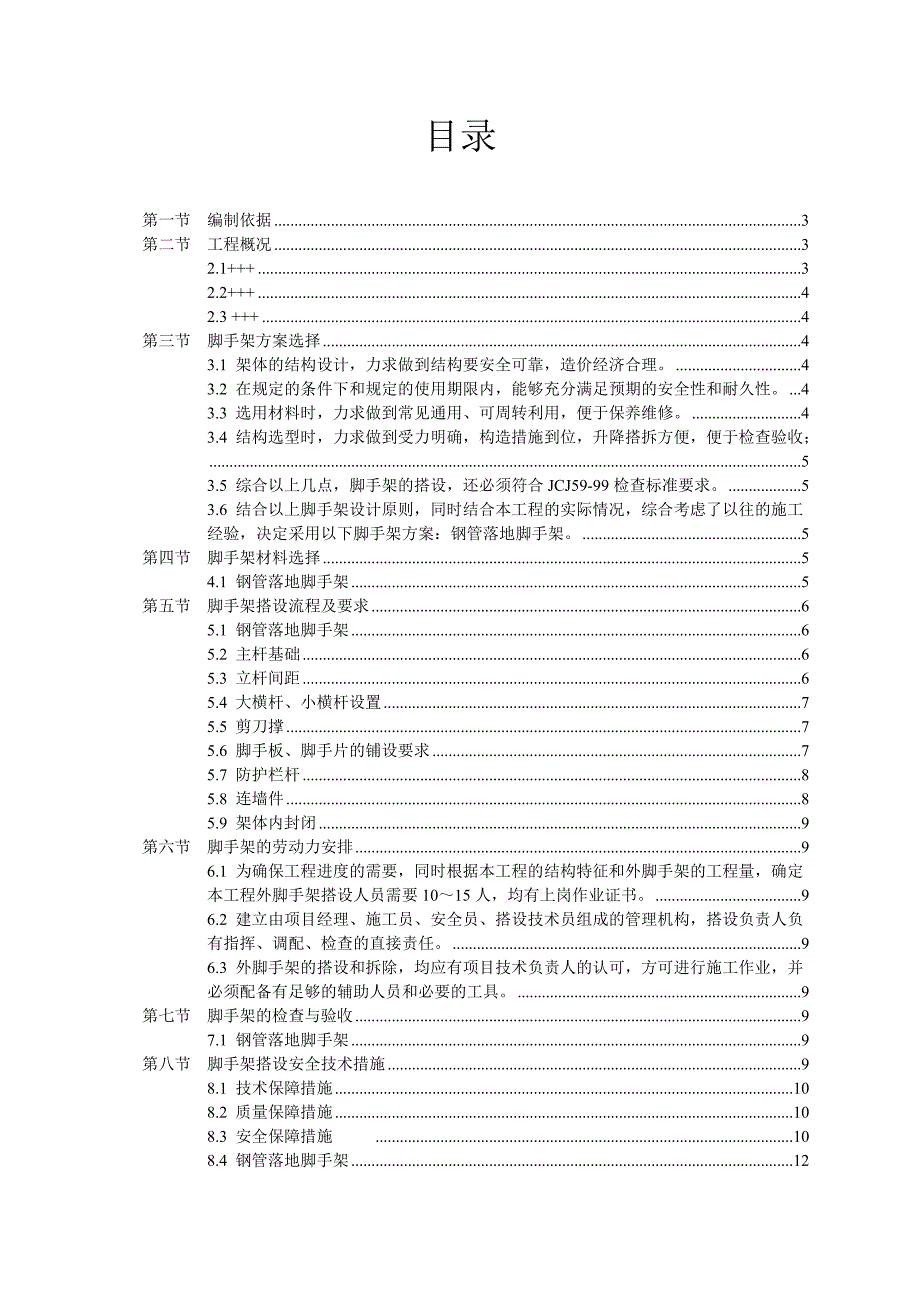

1、目录第一节 编制依据3第二节 工程概况32.1+32.2+42.3 +4第三节 脚手架方案选择43.1 架体的结构设计，力求做到结构要安全可靠，造价经济合理。43.2 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。43.3 选用材料时，力求做到常见通用、可周转利用，便于保养维修。43.4 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；53.5 综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求。53.6 结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：钢管落地脚手架。5第四节 脚

2、手架材料选择54.1 钢管落地脚手架5第五节 脚手架搭设流程及要求65.1 钢管落地脚手架65.2 主杆基础65.3 立杆间距65.4 大横杆、小横杆设置75.5 剪刀撑75.6 脚手板、脚手片的铺设要求75.7 防护栏杆85.8 连墙件85.9 架体内封闭9第六节 脚手架的劳动力安排96.1 为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要1015人，均有上岗作业证书。96.2 建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。96.3 外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行

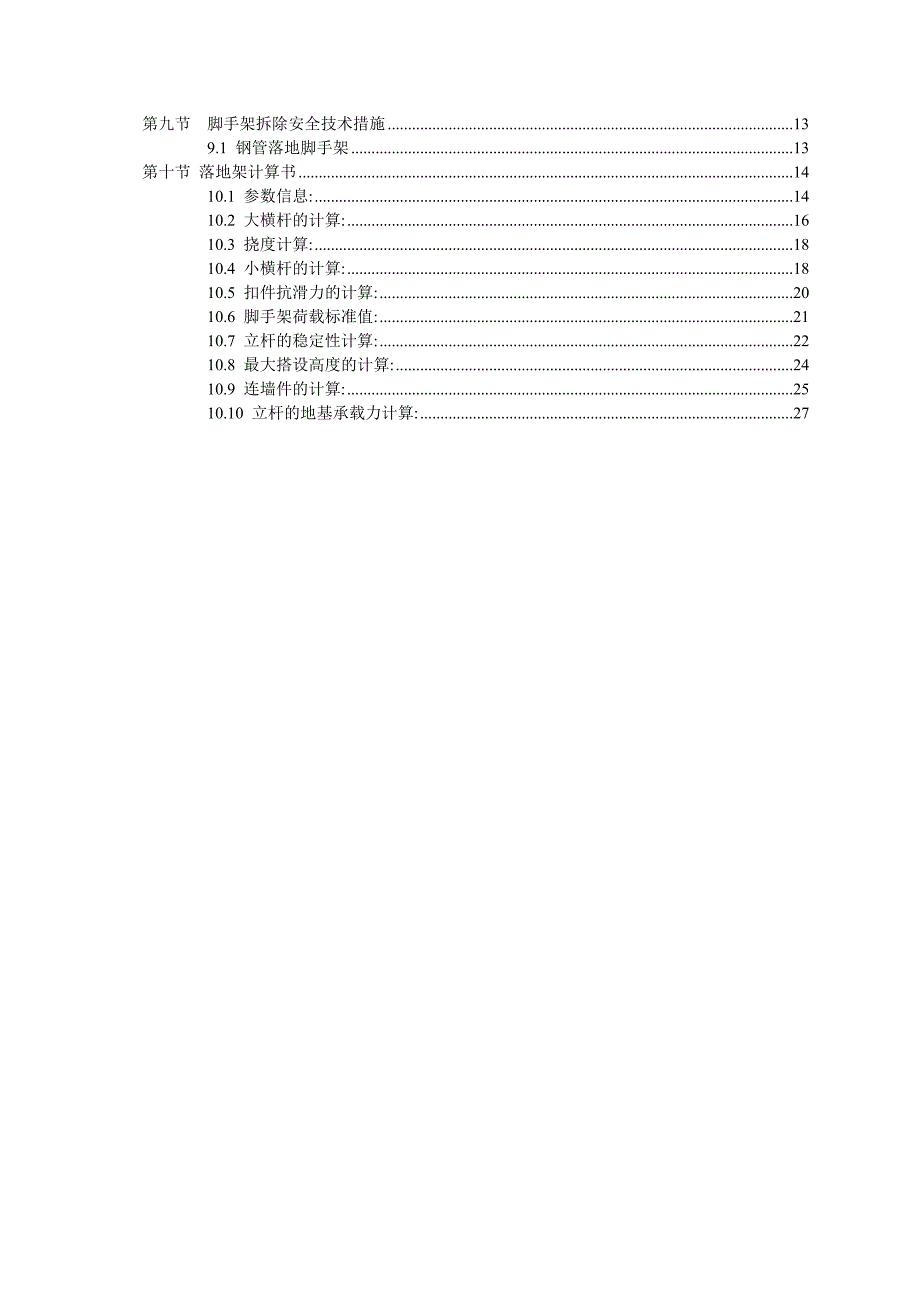

3、施工作业，并必须配备有足够的辅助人员和必要的工具。9第七节 脚手架的检查与验收97.1 钢管落地脚手架9第八节 脚手架搭设安全技术措施98.1 技术保障措施108.2 质量保障措施108.3 安全保障措施 108.4 钢管落地脚手架12第九节 脚手架拆除安全技术措施139.1 钢管落地脚手架13第十节 落地架计算书1410.1 参数信息:1410.2 大横杆的计算:1610.3 挠度计算:1810.4 小横杆的计算:1810.5 扣件抗滑力的计算:2010.6 脚手架荷载标准值:2110.7 立杆的稳定性计算:2210.8 最大搭设高度的计算:2410.9 连墙件的计算:2510.10 立杆的

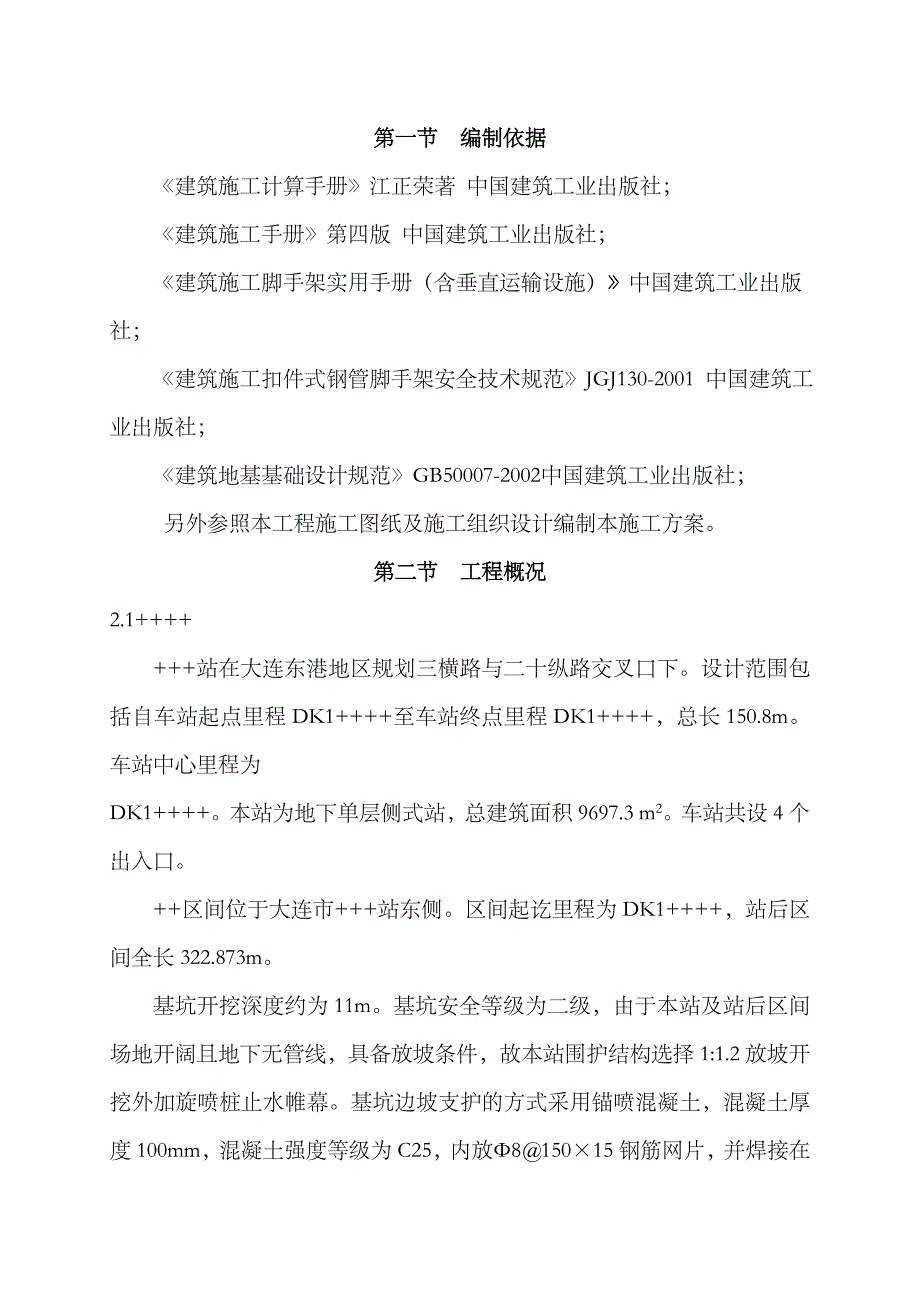

4、地基承载力计算:27第一节 编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社； 建筑地基基础设计规范GB50007-2002中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节 工程概况2.1+站在大连东港地区规划三横路与二十纵路交叉口下。设计范围包括自车站起点里程DK1+至车站终点里程DK1+，总长150.8m。车站中心里程为DK1+。本站为地下单层侧式站，总建筑面积9697

5、.3 m2。车站共设4个出入口。+区间位于大连市+站东侧。区间起讫里程为DK1+，站后区间全长322.873m。基坑开挖深度约为11m。基坑安全等级为二级，由于本站及站后区间场地开阔且地下无管线，具备放坡条件，故本站围护结构选择1:1.2放坡开挖外加旋喷桩止水帷幕。基坑边坡支护的方式采用锚喷混凝土，混凝土厚度100mm，混凝土强度等级为C25，内放815015钢筋网片，并焊接在边坡锚杆上，边坡锚杆采用2525002500呈梅花布置，单根长为2.5m。为了减少边坡水压力，及时排除边坡积水，在喷射混凝土前，预埋100的硬质塑料管。2.2+区间+区间起讫里程为DK1+，区间全1125.938m。区间

6、隧道采用明挖法施工，为矩形断面。正线线间距4.6m，线路纵向从东海公站出站后以7坡度下坡，然后以3.722的坡度上坡，隧道最低点位于里程CK1+058.196处。隧道结构底最大埋深10.865m（覆土厚度4.405m）、最小埋深8.43m（覆土厚度1.97m）。区间于DK1+设施施工联通门，并于DK1+设泵房。2.3 +站+站在大连市东港地区规划三横路与二十纵路交叉口下。设计范围包括自车站起点里程DK1+至车站终点里程DK1+，总长150.8m。车站中心里程为DK1+。本站为地下单层侧式站，总建筑面积9719 m2。车站共设4个出入口。第三节 脚手架方案选择 本工程考虑到施工工期、质量、安全和

7、合同要求，故在选择方案时，应充分考虑以下几点：3.1 架体的结构设计，力求做到结构要安全可靠，造价经济合理。3.2 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3.3 选用材料时，力求做到常见通用、可周转利用，便于保养维修。3.4 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；3.5 综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合滁州市市级安全质量标准化示范工地的有关标准。3.6 结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：钢管落地脚手架。第四节 脚手架材料选择

8、4.1 钢管落地脚手架4.1.1 钢管落地脚手架，选用外径48mm，壁厚3.2mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。4.1.2 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。4.1.3 搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统

9、一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4.1.4 脚手板、脚手片采用符合有关要求。4.1.5 安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。4.1.6 连墙件采用钢筋柔性连接，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。第五节 脚手架搭设流程及要求5.1 钢管落地脚手架 落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向

10、扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。5.2 主杆基础 本工程脚手架基础应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满

11、足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。5.3 立杆间距 5.3.1 脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即两步三跨)；离立杆距建筑物0.2m。5.3.2 脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 5.3.3 立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 5.3.4 立杆的垂直偏差应控制在不大于架高的1400。 5.3.5 立杆及纵横向水平杆构造要求：5.4 大横杆、小横杆设

12、置 5.4.1 大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 5.4.2 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。5.5 剪刀撑 脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。5.6 脚手板、脚手片的铺设要求 5.6.1 脚手架里排立杆与结构层之间均应铺设木板

13、：板宽为200mm，里外立杆间应满铺脚手板，无探头板。 5.6.2 满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 5.6.3 脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。5.7 防护栏杆 5.7.1 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 5.7.2 选用18铅丝张挂安全网，要求严密、平整。 5.7.3 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m

14、。 5.7.4脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。5.8 连墙件 5.8.1 脚手架与建筑物按计算书中连墙件布置要求设拉结点。楼层高度超过4m，则在水平方向加密，如高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 5.8.2 拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 5.8.3 拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 5.8.4 外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。5.9 架体内封闭 5.9.1 脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。 5.9.2 脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。 5.9.3 施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。第六节 脚手架的劳动力安排6.1 为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要1015人，均有上岗作业证书。6.2 建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调
