1、一、编制依据1、根据某某京冶工程技术有限公司提供的设计施工图2、建筑基坑支护技术规程JGJ120-993、建筑地基基础技术规范DBJ12-07-20054、混凝土结构设计规程GB50010-20105、建筑地基基础设计规范GB50007-20026、锚杆喷射混凝土支护技术规范GB50086-20017、建筑基坑工程监测技术规范GB50497-20098、建筑地基基础工程施工质量验收规范GB50202-20029、建筑工程施工质量验收统一标准GB50300-200110、施工现场及周边环境调查资料11、国家、地方行业、省、市有关法律法规、技术规范规定等二、工程概况1、本拟建工程由某某水务集团有限

2、公司投资兴建，由中联环有限公司承建。2、地理位置：位于某某市某某区杏林湾路与和源路交汇东北侧，为一体化的地下污水处理池，建筑面积为3890m2，基坑深度为-4.0m6.5m。3、周边环境：拟建筑物东侧、北侧为空地，南侧距杏林湾路15m，西侧距和源路10m，施工场地环境条件较好，根据现场的实际情况和勘察报告和相关的资料证明，场内没有架空电线电缆通过，也没有地下埋设物。三、设计要求1、本基坑侧壁安全等级为二级，重要性系数ro=1.0，场地施工堆载不能超过10KN/m2。2、本基坑支护安全保证期为一年，超过此期限后重新评定或加固处理。3、支护方案：本工程采用一二级自然放坡，西侧坡地采用水泥搅拌桩重力

3、式挡墙相结合的支护方式，东南西北侧50厚C20喷射砼支护。四、施工准备1、组织准备：该工程按法组织施工，实行项目管理，建立以项目经理为首的项目经理部，展开方针目标管理，对工程质量、进度、安全、文明施工，确保科学管理，或本管理等全面负责。技术负责人技术准备：组织工程内业、外业技术人员熟悉施工图、施工规范、质量要求及安全保障措施，编制好施工方案，做好必要的二料分析，参加图纸会审，将图纸中存在疑问会同业主方、设计方认真研究解决，做好技术交底，同时做好技术培训工作。2、主要施工设备准备：根据本工程的特点和进度计划安排，按注意机械设备的要求，有程序的组织机械设备进场，机械设备除及时运输调用外，还应注意工

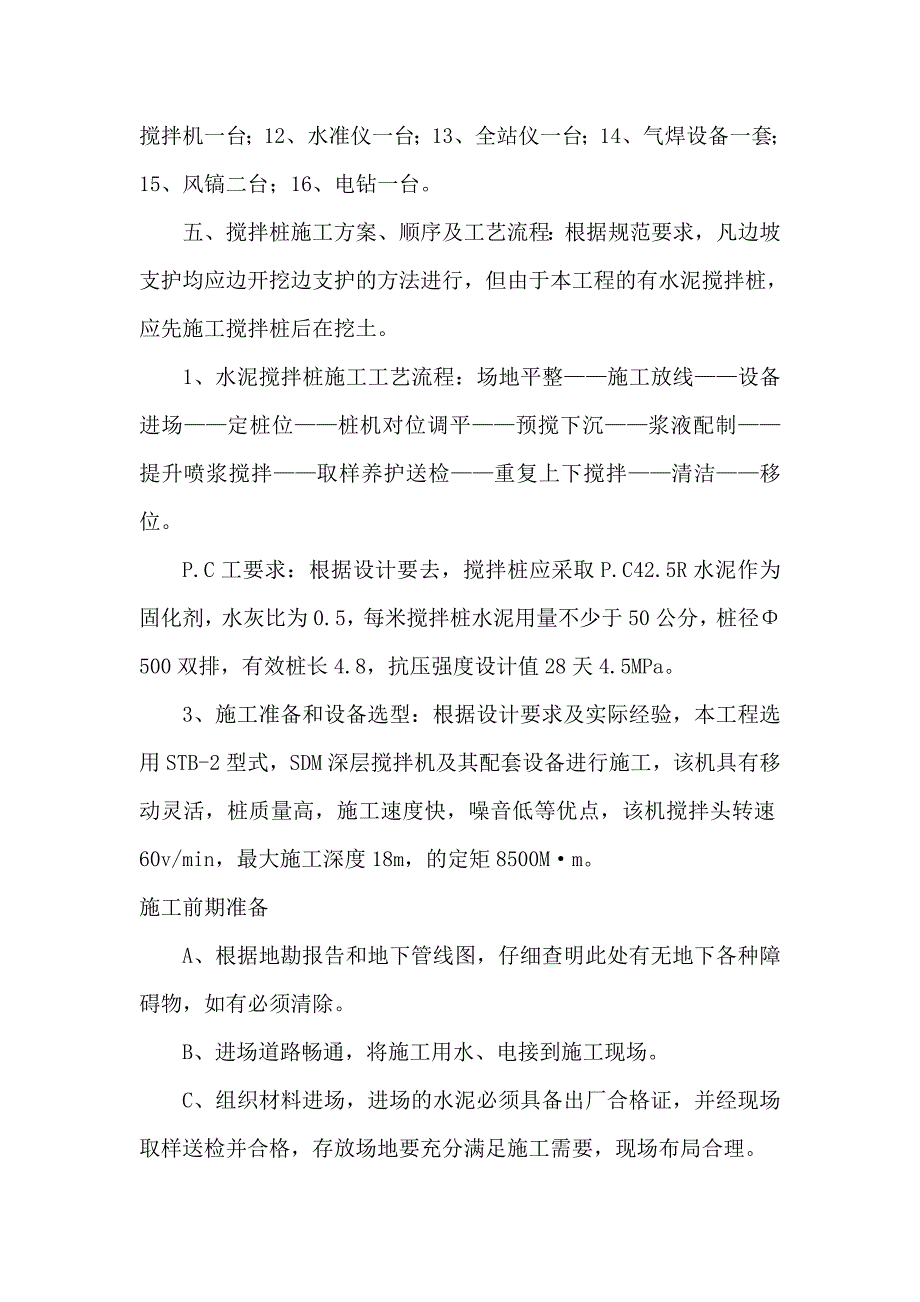

4、前检查及保养工作，拟投入的主要施工机械： 1、砂浆搅拌机一台；2、水泥搅拌桩机一台；3、砼喷射机二台；4、点焊接二台；5、钢筋切割机一台；6、钢筋调直机一台；7、钢筋弯曲机一台；8、空压机二台；9、清水泵二台；10、污水泵二台；11、搅拌机一台；12、水准仪一台；13、全站仪一台；14、气焊设备一套；15、风镐二台；16、电钻一台。五、搅拌桩施工方案、顺序及工艺流程：根据规范要求，凡边坡支护均应边开挖边支护的方法进行，但由于本工程的有水泥搅拌桩，应先施工搅拌桩后在挖土。1、水泥搅拌桩施工工艺流程：场地平整施工放线设备进场定桩位桩机对位调平预搅下沉浆液配制提升喷浆搅拌取样养护送检重复上下搅拌清洁

5、移位。P.C工要求：根据设计要去，搅拌桩应采取P.C42.5R水泥作为固化剂，水灰比为0.5，每米搅拌桩水泥用量不少于50公分，桩径500双排，有效桩长4.8，抗压强度设计值28天4.5MPa。3、施工准备和设备选型：根据设计要求及实际经验，本工程选用STB-2型式，SDM深层搅拌机及其配套设备进行施工，该机具有移动灵活，桩质量高，施工速度快，噪音低等优点，该机搅拌头转速60v/min，最大施工深度18m，的定矩8500Mm。施工前期准备A、根据地勘报告和地下管线图，仔细查明此处有无地下各种障碍物，如有必须清除。B、进场道路畅通，将施工用水、电接到施工现场。C、组织材料进场，进场的水泥必须具备

6、出厂合格证，并经现场取样送检并合格，存放场地要充分满足施工需要，现场布局合理。D、根据设计要求，每桩准备4.6袋50公斤装水泥。E、资料整理：a、现场人员将图纸桩位编号，以便记录；b、每天将报送监理每日的施工记录；c、每天留置试块1组。4、施工工艺及质量保证措施：施工工艺流程：a、桩机就为：检查钻杆长度，钻头直径，将桩机移到指定位置对好桩位；b、拌制固化剂液：深层搅拌机下沉的同时，后台拌制固化剂浆液待压浆前浆液倒入集料斗中；c、喷搅下沉：开启深层搅拌机主电机，桩机钻杆垂直下沉：下沉速度0.38-0.75/分，工作电流不大于额定值，喷搅下沉至设计深度；d、复搅搅拌提升：深层搅拌机下沉到设计深度后

7、，略停后复搅提升，提升速度控制在每分钟0.3-0.5m，e：重复搅拌下沉：重复前次作业。5、保证措施：A、施工现场事业予以平整，不得有回填的未填土或者生活垃圾，如有必须清楚干净，再回填符合搅拌桩的黄土。B、施工前应根据设计要求进行工艺性试验，以确定灰浆泵输浆量，灰浆经输浆管到达搅拌机喷浆口的时间和卷扬机的提升速度等参数当桩周为成层土时，应对相对软弱土层增加搅拌次数或增加水泥掺量。C、搅拌头翼片的枚数、宽度与搅拌轴的垂直夹角，搅拌头的回转数，提升速度相互匹配，确保加固深度范围内土体的搅拌次数满足规范要求。D、施工中始终保持搅拌机底盘的水平和导向架的垂直，搅拌桩的垂直偏差小于或等于10%，桩位的偏

8、差小于50mm或桩直径及桩长必须满足设计要求。E、制备好的浆液不得离析，泵送必须连续。6、搅拌机喷浆提升的速度和次数符合施工工艺要求，并有专人记录。7、施工过程中如因故停浆，要将搅拌头提升至停浆点以上0.5m处，待恢复供浆时再喷浆搅拌下沉，若停机超过三小时，要拆卸输浆管路进行冲洗。8、实测项目：项次检查项目规定值或允许偏差检查方法和频率1桩距（mm）100抽查2%2桩径（mm）不小于设计抽查2%3桩长不小于设计检查桩头长度和施工记录4垂直度10%检查施工记录和现场检查5单桩水泥剂量符合设计要求现场监督6强度不小于设计抽查5%六、喷射砼1、根据设计要求：本支护工程采用标号C20，厚度50mnm的

9、喷射砼。2、施工顺序：在坡顶（设计规定放坡的坡顶内500,处）先挖一条沿坡纵向的临时排水沟挖第一层土（深4m，放坡的宽度6m）人工清坡坡面固定16插筋绑钢筋网片安装泄水管分层分级喷射砼养护再次挖土达到设计深度）人工修破打坡面固定16钢筋绑钢筋网片安装泄水管喷射砼养护做坑底排水沟验收基础垫层施工。3、施工注意事项：A、在喷射混凝土施工之前，清楚坡面的松土，检查固定插筋是否牢固，钢筋网绑扎是否满足要求。B、喷射砼要分层分段进行喷射，每层喷射的厚度在25左右。第二层喷射应在前一层初凝1h后进行，并且在每一次喷射前先用清水喷湿接触面。C、向钢筋网喷射时，喷头应稍作倾斜，这样网后混凝土的流动性应大一些，

10、使其砼的密实性好。D、喷层厚度控制，先在坡面设置固定点，作为参照物再喷射，使其厚度保证。E、在喷射砼时，发现有起鼓、剥落、强度偏低或有其它缺陷的部位，应及时清理、修补或者返工。F、喷射砼施工完毕后应及时养护，养护可用塑料布遮盖或者采用草垫等保湿性材料遮掩，同时保证每天浇水两次。G、喷射砼的原材料必须复合要求，水泥的强度、砂的含泥率均要经过检测后方可使用。4、质量保证的及时措施：A、确保工程质量是工程施工的基本前提，特别是本工程是支护工程，事关人身财产安全，所以必须按照相关的法律法规、规范要求、设计图纸进行施工。B、各级管理人员做到认真学习合同文件、技术规范、按设计要求，严抓质量关，在施工过程中

11、，要按照各项管理制度，严格按程序施工，各施工班组以自检为主，落实自检、互检、交接的三检测，开展一次（按施工方案）三工序（复查上工序、保证本工序、服务下工序）的活动，强化安全质量意识，教育全体施工人员，人人关心质量，人人搞好质量，使分项工程质量不合格不验收。C、施工用的原材料，均要按照设计要求及技术规范的有关规定，每批材料进场均要进行报备监理工程师，经认可后方可进场，所进的材料必须符合质量标准，所有的产品必须有产品合格证或质量检验证明，做到证随物到，材证相等，需要进行复检的材料需认真复检，对不合格的材料不得用于本工程。D、把质量责任制横到边、竖到底，项目经理与各主要管理人员和每位技术人员、现场施

12、工人员、关键岗位的操作工签订质量管理目标责任书，做到责任明确，奖罚分明，真正把工程质量终身制落实到每个职工。E、加强团结对各级施工管理人员和质检人员的培训学习工作，并认真学习贯彻设计文件、技术规范、质量标准和监理规程，除了平时自学以用，项目部针对施工实际，定期进行分层次的集中培训学习，进一步提高业务素质，使之在施工过程中更好的落实规范标准，履行职责，提高质量管理水平，把好质量关，以一流质量创一流牌子。F、抓好全面质量管理工作，成立QC小组，对工程施工中的难点和比较难避免的质量问题，用全员、全过程共同努力的办法来解决。G、强化规范施工，各级质检人员挂牌上岗，并在各路口和各结构物处立牌明确质量责任

13、人，广泛地发动社会共同参与质量监督。H、虚心听取和接受监理工程师指导和监督，坚决执行监理工程师的各项指令，提供满足监理工程师在现场检测需要的人员、仪器调和等，搞好与监理工程师的配合工作，同心协力、创造优良工程。I：项目部定期对工程进行全面检查，加强过程控制，发现问题期限整改，并开展施工作业组的质量竞赛，奖罚并举，项目部每月组织一次按质量管理目标责任书的要求进行检查和考试，奖罚兑现。J：技术措施：建立以技术负责人为主的技术系统质量保证体系，从技术负责人、质检员、施工员、现场负责人，从施工方案、施工工艺、技术措施上确保达到质量标准，从技术上对质量负责。并积极采用的推广先进的施工工艺和科技成果，提高

14、产品质量和产品优良率。K：合理安排施工计划，编制完善的施工组织设计，做到各结构层施工安排衔接得当，搅和场布局合理，材料堆放有序，特殊气候条件施工具备相应对策和措施，认真进行技术交底，明确各道工序的职责和施工责任人，明确自检责任和自检人员，明确质量目标，对关键工序、关键措施等给予明确的事先指导，做到事前应知、应会教育，严格控制材料的质量和试验，材料质量的好坏直接影响工程施工质量和使用质量，采备各种材料前，根据设计和规范要求做好各项试验，各项指标符合要求并报送监理工程师批复同意后，签订供货合同，同时对于进场材料严格按规定进行抽检，不合格材料不得进入施工场地，严格控制用料级配合和拌制质量，严格控制拌

15、合时间，使混合料拌制均匀，施工配合比强度比设计配合比强度提高15%，精心组织安排人、机、料配合三个环节，使之连续作业，施工前对各种施工机械进行调试，确保设备的正常使用。5、确保工期的措施A、加强工程计划管理，详细制定实施性的各分项计划和相应的材料、设备和劳动力安排，并在墙上用文字和图表的表达式表明实际和设计进度，计划实施每旬检查一次，以检查旬计划保月计划，检查月计划保季计划，检查季计划保总体计划的完成。B、积极主动处理好与业主和监理关系，尽力争取他们的关心、支持和配合，创造良好的外部施工环境，使工程比较顺利实施。C、施工前其准备工作有重点地展开，使部位控制工期的单项工程能尽早开工，尽缩短施工前期准备工时间。D、做好机、料等后勤保障工作，及时总结经验，不断提高工作效率，以确保按期完工。E、以质量、安全求速度，只有保证质量和安全，计划才能得以顺利实施，工期才有保障。七、土方开挖施工技术措施：因地质条件，本工程基坑开挖采用放坡结合搅拌桩支护形式，采用500400（搭接100m）水泥搅拌桩止水帷幕支护，基坑上部0.8m，按1:1.5放坡开挖，坡面喷射50mm厚混凝土护面，基坑下部采用双排水泥搅拌桩加固。1、第一层
