1、第一章：工程概况某某新镇 C08-16号地块动迁安置房项目位于某某新区某某镇城南社区，华川西路南侧，曙光路东侧，川周公路北侧，河滨路西侧。其中1#房、2#房、3#房、7#房、8#房、14#房、15#房、S1#房、S2#房、S3#房总占地面积6698.51平方米，总建筑面积60498.889平方米。1#房、2#房、3#房、7#房、8#房、14#房、15#房为地下一层，地上15层的剪力墙结构，S1#房、S2#房、S3#房为地面3层结构。本工程建筑设防烈度为7度，耐久年限50年，结构形势为剪力墙，基础为桩基+梁式承台基础。高层0.000相当于绝对标高5.700，其余相关配套房0.000相当于绝对标高

2、5.000。1#房、2#房、3#房、7#房、8#房、14#房、15#房结构高度为46.6米，S1#房、S2#房、S3#房结构高度为17.7米，现场场地标高为4.20米。脚手架搭设前，先对号房四周进行回填土施工，回填至标高-1.100，然后浇筑10cm厚C20混凝土散水坡。因此，高层脚手架搭设高度为48.8米，配套房搭设高度为19.9米。第二章：编制依据1、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)2、建筑结构荷载规范(GB 50009-2001)3、钢管脚手架扣件标准（GB15831）4、建筑结构静力计算手册5、钢结构设计规范(GB 50017-2003)6、碳素结构钢（G

3、B/T700）7、某某新镇C08-16号地块动迁安置房项目建筑、结构施工图第三章： 脚手架选形与布置本工程脚手架根据建筑物设计特征、结构布置、高度及外墙施工要求，选择双排落地脚手架，以满足建筑物施工过程中模板支撑、操作和安全防护的需要，其布置形式如下：1、一层结构至十一层结构梁板（-1.000米+27.970米），采用双排双立杆钢管落地式脚手架，搭设高度28.970米。2、十一层结构至机房屋顶（27.970米+46.6米），采用双排单立杆钢管脚手架，搭设高度19.830米。3、脚手架用途：本工程外脚手架主要用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，按装饰脚手架的搭设标准执行。第四章

4、：脚手架搭设材料与要求1、搭设脚手架的主要材料采用：482.8管、连墙杆的质量应符合国标碳素结构钢（GB/T700）中Q235-A级钢规定、扣件的材质应符合国标钢管脚手架扣件（GB15831）中的规定、竹芭脚手板、绿色密目安全网、型钢（工字钢、槽钢、钢筋）以及配套构配件应符合建筑施工扣件钢管脚手架安全技术规范（JGJ130-2011）中的规定。2、 所有脚手架外侧立杆设置防护栏杆，并满挂密目式安全绿网，剪刀撑应涂刷蓝色油漆(或者黄白相间颜色)，以保证脚手架外观颜色一致。3、人行斜道应选择外墙比较规则的部位设置，采用落地脚手架搭设的建筑物人行斜道由地（楼）面至操作层连续设置，人行斜道为“之”字型

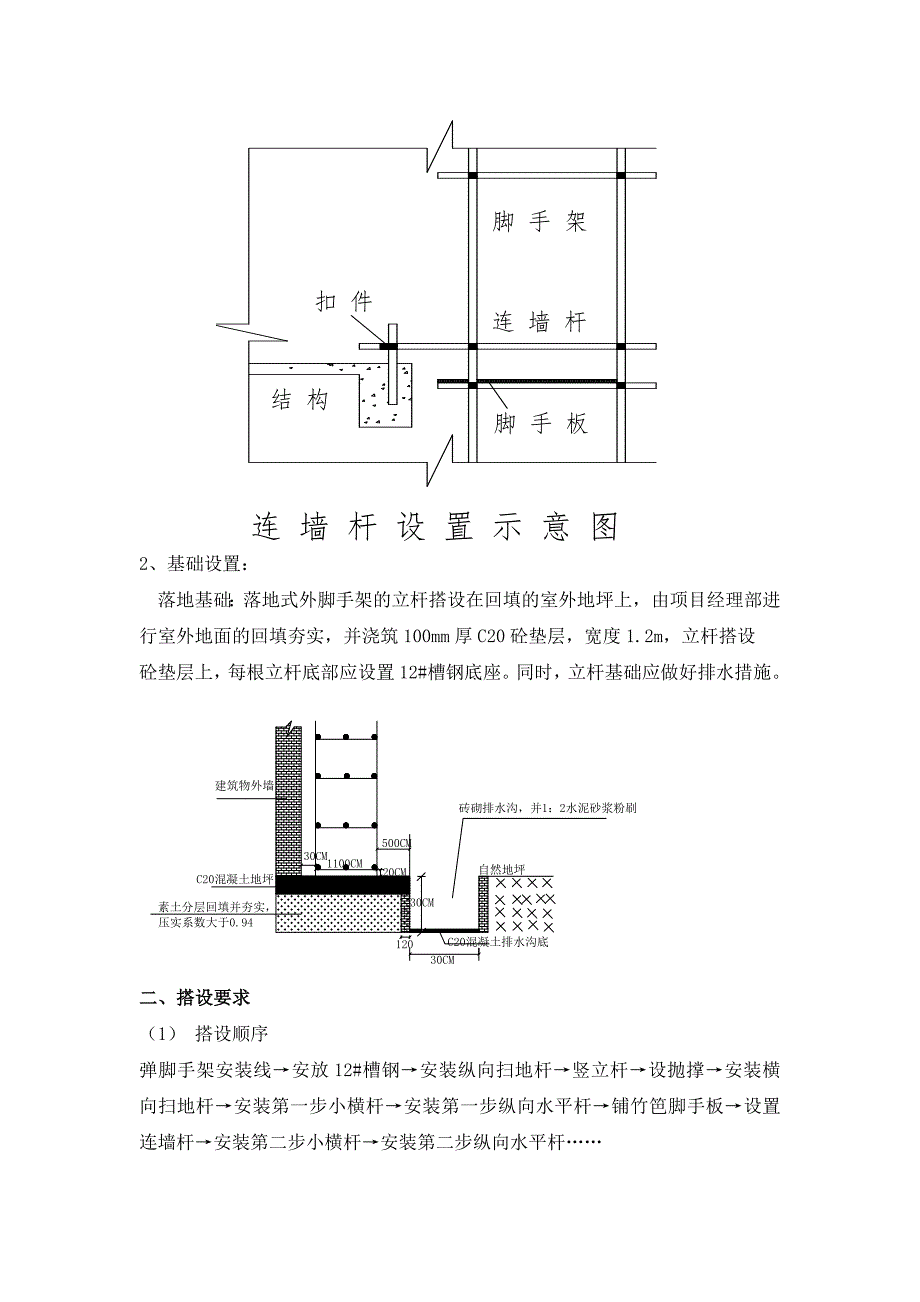

5、形式，并与建筑物或外架连接牢固；人行斜道停止搭设后，在建筑物内部设置安全通道，利用建筑物内部楼梯解决施工人员上下楼层，待结构施工至八层时，开始安装人货两用施工电梯，开始进入八层以下墙体砌筑。第五章：搭设及拆除施工方案第一节：双排钢管落地脚手架一、搭设参数及基础设置1、落地脚手架搭设构造尺寸如下：立杆纵距La=1.5m，立杆横距Lb=1.05m，步距h=1.80m，连墙杆件水平间距L1=4.5m，竖向间距H1=2.8 m，连墙杆件使用482.8钢管，一端用直角扣件与脚手架内外立杆连接，另一端与建筑物预埋的钢管用扣件连接（见下图）；脚手架外侧满挂绿色密目安全立网。2、基础设置：落地基础：落地式外脚

6、手架的立杆搭设在回填的室外地坪上，由项目经理部进行室外地面的回填夯实，并浇筑100mm厚C20砼垫层，宽度1.2m，立杆搭设砼垫层上，每根立杆底部应设置12#槽钢底座。同时，立杆基础应做好排水措施。二、搭设要求（1） 搭设顺序弹脚手架安装线安放12#槽钢安装纵向扫地杆竖立杆设抛撑安装横向扫地杆安装第一步小横杆安装第一步纵向水平杆铺竹笆脚手板设置连墙杆安装第二步小横杆安装第二步纵向水平杆（2）立杆搭设注意事项1） 立杆上的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不得大于步距的1/3。2）开始搭设立杆时，应每隔6跨设置

7、一根抛撑，待连墙杆件安装牢固后，方可根据情况拆除。3）当搭至有连墙杆件的部位时，搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。4）立杆顶端应高出建筑物操作层标高1.5m。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。5）脚手架必须设置纵横向扫地杆，纵向扫地杆应使用直角扣件固定在距垫板不大于200mm处的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上；当立杆基面不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡的立杆到边坡的距离不应小于500mm.（3）搭设纵横向水平杆注意事项1）脚手架纵向水平杆设置在横向水平杆之上，其间距不得

8、大于400mm，接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500 mm，并避免设在纵向水平杆的跨中；搭接接头长度不得小于1m，并应设置3个旋转扣件固定。2）每个主节点处必须设置一根横向水平杆，并采用直角扣件固定在立杆上，脚手架平面外伸长度为200mm，靠墙一侧的外伸长度为250mm。3） 封闭型脚手架的同一步纵向水平杆必须四周交圈，并用直角扣件与内外角立杆固定。（4）设置连墙杆件、剪刀撑、横向支撑注意事项1）脚手架连墙件数量的设置除应满足规范的计算要求外，还应符合下表的规定。连墙件布置最大间距搭设方法高度竖向间距(h)水平间距(la)每根连墙件覆盖面积（）双排落地50m3

9、h3 la40双排悬挑50m2 h3 la27注：h步距；la纵距。2）连墙件的布置应符合下列规定：a、应靠近主节点设置，偏离主节点的距离不应大于300mm；b、应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；c、应优先采用菱形布置，或采用方形、矩形布置。开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。3） 连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。4）连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。5）当脚手架下部暂不能设连墙件时应采取防倾

10、覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后再拆除。6）每道剪刀撑跨越立杆的根数宜在57根之间，其宽度不应小于6m，斜杆与地面的倾角宜在4560度之间。7）高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底到顶连续设置，中间各道剪刀撑之间的净距不应大于15m。高度在24m以上的脚手架应在外侧立面整个长度和宽度上应连续设置剪刀撑；剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应使用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。

11、8）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨距设置一道。（5）人行斜道搭设1）人行斜道宜附着外脚手架或建筑物上，但斜道杆件要独立设置，并采用之字型斜道，斜道宽度不宜小于1米，坡度为1：3，拐弯处应设置平台，其宽度不应小于斜道宽度。2）斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度应为1.2米，挡脚板高度不应小于180mm，并按脚手架的搭设要求设置连墙件、剪刀撑及横向斜撑。（6）扣件安装注意事项1）扣件螺栓拧紧力矩不应小于40Nm，并不大于65Nm，对

12、接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mm。2）主节点处固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑的扣件中心线距主节点的距离不宜超过150mm。（7）、竹笆脚手板铺设及栏杆、挡脚板设置1）竹笆脚手板应按其主筋垂直于纵向水平杆满铺，采用对接平铺，四个角应用直径1.2mm的镀锌铁丝固定在纵向水平杆上。2）栏杆和挡脚板应搭设在外排立杆内侧，栏杆居中设置，挡脚板高度不应小于150mm，如下示意图。3）脚手架每六个步距靠墙一侧与内立杆之间使用18mm厚胶合板对接平铺，背面钉50100 mm木枋加强，接头两边必须设二根横向水平杆，胶合板外伸长度宜控制在100mm，作

13、为脚手架竖向隔离措施，即六步一隔离，如下图所示。（8）当需要在脚手架上开设门洞时，宜采用上升斜杆、平行弦杆桁架结构，斜杆与水平方向的倾角为4560度，并按建筑施工扣件式钢管脚手架安全技术规范的要求选用“B型”形式，见下图。三、落地式脚手架的计算：1计算参数设定 （1）基本参数脚手架搭设高度48.80m,立杆材料采用482.8,横向杆上有2条纵向杆,立杆横距1.00m,立杆纵距La=1.50m,立杆步距h=1.80m;立杆离墙0.30m,连墙件按每层三跨布置,连墙件材料为预埋钢管,顶层层高2.70m;脚手架满铺0.10。（2）钢管截面特征钢管482.8mm,截面积A=397mm2,惯性矩I=mm

14、4；截面模量W=4240mm3,回转半径i=16.0mm,每米长质量0.0306kN/m；Q235钢抗拉,抗压和抗弯强度设计值f=205N/mm2,弹性模量E=N/mm2。（3）荷载标准值 1）永久荷载标准值 每米立杆承受的结构自重标准值0.1111kN/m, 脚手板采用竹笆板,自重标准值为0.10kN/m2 栏杆与挡板采用栏杆、竹串片,自重标准值为0.1700kN/m, 脚手架上吊挂的安全设施（安全网）自重标准值0.010kN/m2 2）施工均布活荷载标准值 装修脚手架2.00kN/m2,结构脚手架3.00kN/m2 3）作用于脚手架上的水平风荷载标准值k 脚手架高度为48.80m,地面粗糙
