1、第一章：工程综述一、编制依据：1、 接线箱基础施工图。2、 公司质量手册B版，质量体系程序文件B版。3、 公司企业管理制度，项目管理制度。4、 工程地点状况及业主要求。5、 主要施工规范、规程：（1） 砼结构工程施工及验收规范（2） 砖砌体结构施工技术规范二、工程概况本工程位于某某综合大港堆场区域内。共计15座。为钢筋混凝土结构，施工现场较为平坦宽敞。三、工程质量及工期目标1、工期：本工程工期为30天，（根据现场实际情况调整）2、工程质量：合格标准。第二章管理目标一、质量目标分部分项工程一次验收合格率100%，确保总体工程质量达到“合格”，使该工程成为让业主满意的合格工程。二、工期目标本工程日

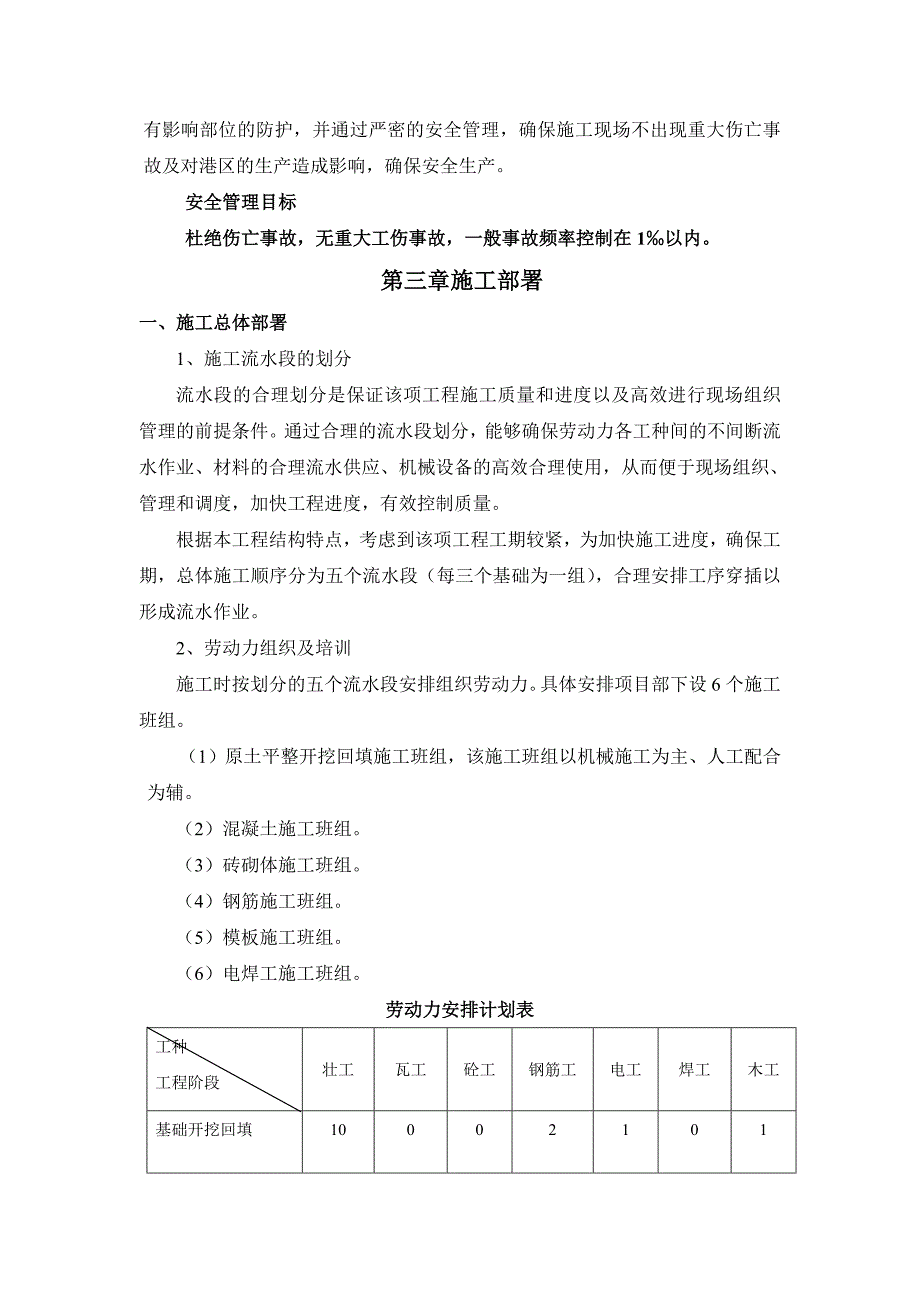

2、历工期为：30天。三、安全目标我公司将根据现场状况，采取切实可行的措施和充足的投入，加强对周围有影响部位的防护，并通过严密的安全管理，确保施工现场不出现重大伤亡事故及对港区的生产造成影响，确保安全生产。安全管理目标杜绝伤亡事故，无重大工伤事故，一般事故频率控制在1以内。第三章施工部署一、施工总体部署1、施工流水段的划分流水段的合理划分是保证该项工程施工质量和进度以及高效进行现场组织管理的前提条件。通过合理的流水段划分，能够确保劳动力各工种间的不间断流水作业、材料的合理流水供应、机械设备的高效合理使用，从而便于现场组织、管理和调度，加快工程进度，有效控制质量。根据本工程结构特点，考虑到该项工程工

3、期较紧，为加快施工进度，确保工期，总体施工顺序分为五个流水段（每三个基础为一组），合理安排工序穿插以形成流水作业。2、劳动力组织及培训施工时按划分的五个流水段安排组织劳动力。具体安排项目部下设6个施工班组。（1）原土平整开挖回填施工班组，该施工班组以机械施工为主、人工配合为辅。（2）混凝土施工班组。（3）砖砌体施工班组。（4）钢筋施工班组。（5）模板施工班组。（6）电焊工施工班组。劳动力安排计划表工种工程阶段壮工瓦工砼工钢筋工电工焊工木工基础开挖回填10002101混凝土施工6062111砌砖6600110模板2000116钢筋、埋件2006142特殊工作和特殊工作人员必须取得上岗资格后方准进

4、场安排，所有进场工人进场后由公司培训部和项目负责人对全体工人进行入场三级教育，经考核合格后方准上岗操作。3、机械设备配置计划，详见下表施工机械设备使用计划表设备名称规格型号功率或容量数量目前所在地反铲挖掘机330型1.6M31台某某装载机ZL502M31台某某交流电焊机23KW2台某某钢筋切断机1台某某打夯机2台某某第四章施工准备一、施工现场准备1、搭建现场办公室、库房、值班室，在一周内完成。按现场实际情况及业主提供的现场条件，对施工现场的临水采用洒水车拉水、临电用250KW发电机组发电，以解决施工生产需要。调集机械设备。2、与业主办理坐标控制点和高程控制点的移交及现场复核，并以设计图纸为依据

5、引测建立现场测量控制点，建立准确可靠的现场测量控制网，编制具体的工程施工测量方案。二、技术准备1、项目总工程师组织全体管理人员认真熟悉施工图，理解设计意图和要求，各专业审图后将图纸疑问分别记录，召开内部图纸会审，形成图纸审查记录，以便在设计交底中进行明确。2项目总工程师组织项目部各专业班组参加业主组织的设计交底会，在设计交底会中将内部图纸会审记录中的疑问向设计和业主提出，交底会中解决的问题形成设计交底记录，作为指导施工的施工文件保管。3、公司技术部根据正式施工合同和施工图纸，组织编制施工组织设计和质保计划。项目总工程师主持编制各项施工方案和作业指导书。4、在遵守国家及交通部质量标准的前题下建立

6、建全质量保证体系，编制创优计划。5、贯彻ISO9001质量管理标准，执行公司质量体系程序文件，编制本工程质量计划。6、结合本工程情况对项目信息管理交流进行初始化，配备信息及计算机管理资源，包括人员、设备，合理调整工作程序，使数据库建立与工程开工同步。7、根据本工程特点明确特殊过程、关键工序，编制作业指导书，以达到控制的目的。8、试验及施工测量工作，委托有试验检验资质的单位派驻人员组建工地试验站，出据水泥稳定砂砾配料单，对水泥稳定砂砾的拌合质量进行控制，现场进行土工项目的干密度检验等工作。对于水泥稳定砂砾配合比所有原材料的检验及其它常规试验项目则由现场试验人员和技术负责人共同负责送样到所委托的试

7、验检测单位的中心实验室进行检验。根据测量要求准备测量和计量器具，使用前进行鉴定。本工程所需检测器具如下表：序号仪器名称规格型号单位数量1经纬仪TDJ2B台22水准仪DS3台33塔尺5m个34砼试模150150150组65环刀200cm3个36钢尺50m个37质检器个38磅称1500kg个39电子天平1000台310干密度实验仪器套1测量工作：对业主提供的基线点和水准点进行复核，并利用此基线水准点和设计提供的坐标值建立现场的平面及高程控制网。具体施工放样和测量校核工作由测量组负责。第五章施工现场总布置一、施工平面布置原则根据本工程特点和设计总平面图中工程项目所处地理位置，因地制宜，合理规划，方便

8、施工，尽量节俭。临时设施平面布置见附图。二、施工平面布置在业主指定的110KV变电站北部临海处搭设临建。三、现场临时用电施工主要用电量为浇筑混凝土和埋件围栏制安，高峰期用电量为50KW。全部用发电机供给。四、现场临时用水全部用洒水车拉水用于满足施工生产需要。第六章主要施工方案和技术措施一、总工艺流程根据工程特点，合理安排施工工艺是保证过程质量和实现最终质量目标的关键，也是保证施工进度如期完成的可靠手段。因此按总体部署确定了本工程的工艺流程。工程施工流程图：机械挖、填基础混凝土垫层钢筋、埋件模板混凝土砖砌体抹灰围栏二、施工测量1、施工测量前的准备（1）校对测量仪器本工程使用经纬仪、水准仪、钢尺等

9、测量仪器及工具，经国家法定计量单位检定校准后方可用于测量工作，保证测量仪器准确和精度。（2）安排测量人员本工程计划安排测量人员1名，验线员1名，所有测量人员经培训合格后持证上岗。（3）认真熟悉图纸，清楚工程所处位置和工程各部位尺寸及标高，编制测量方案。（4）根据总平面图进行现场复测，确保工程坐标的准确性。（5）对施工现场内影响施测的障碍物进行处理。（6）对施测用辅助材料如标高控制桩、油漆、麻线、锤子提前准备到位。2、工程测量定位轴线控制网布设根据建筑物的实际情况，依据工程测量规范进行控制网布设，布设原则遵循：-平面控制遵循先整体，后局部，高精度控制低精度的原则。-布设平面控制网首先根据设计总平

10、面图和现场施工平面布置图。-桩点定位应选择施工测量方便，通视条件好、安全、易保护的地方。-桩点必须用混凝土进行保护，并搭设围护，用红漆做好标记。3、施工高程测量（1）水准点引测：为保证施工的精度要求，根据业主提供的由规划、勘测部门设置的水准点，采用高精度电子水准仪引测现场水准点，进行往返闭合检查，测设现场施工用水准点，现场水准点布置数量不少于6个/条，以便于相互检校和满足各部位施工需要。高程控制点误差要求：H=(L)1/2()施工测量控制网建成后需报监理工程师进行校核和审批后方可进行后续施工。4、质量保证措施（1）所有的测量工作应按照测量方案执行。（2）测量作业各项技术要求按工程测量规范进行。

11、（3）测量人员均应持证上岗。（4）所使用的测量仪器，必须检定合格，并在有效期限内，标识保存完好。（5）由业主提供的施工图、标准桩点，必须经核算校测，并办理交接手续，方可作为测量依据。（6）加强现场内桩点保护，所有桩点必须明确标识，包括现场和记录。（7）所有测量记录均应手续完毕，并作为技术档案存档。三、土方工程1、依据设计标高，测量后采用翻铲挖掘机和装载机平整场地人工配合。2、工艺流程：抄平放线场地平整机械人工修整3、场地平整准备（1）机械工具设备：反铲挖掘机1台（斗容量1.0m2）,铁锨10把。装载机1台。（2）劳动力准备：配合挖土工人需10人。（3）现场准备：现场照明用镝灯3个。4、挖填土方

12、平整场地设计（1）平整顺序自东向西进行，一步到位，人工配合修整，防止超挖，扰动原土。（3）采用蛙式打夯机夯填。四、钢筋工程1、钢筋采购钢筋及其它工种用钢材由公司物资部统一采购并送到施工现场。2、进场检验钢筋进场后，由材料员组织项目部质检员、专业工长及试验员进行验收，提供完备证明资料，按规定取样复试，复试合格后，方可开始钢筋加工。同时向监理报验，作为记录。3、钢筋加工因现场条件限制，钢筋存放和加工全部安排在临建现场进行加工；钢筋加工成型严格按照设计要求执行；由钢筋抽料员负责对各构件钢筋抽料放样，编制翻样表，项目技术负责人审核批准后，进行加工制作。钢筋加工包括盘条调直与除锈、断料、成型。4、钢筋的

13、存放钢筋原材运到加工场地后，必须严格按批号、等级、牌号、直径、长度分别挂牌存放标识，不得混淆。存放钢筋场地要求进行平整夯实，并设排水坡度，堆放时钢筋下面垫以垫木，离地面不少于20cm，以防钢筋锈蚀和污染。加工好的半成品钢筋要分部位、分层、分段和材料名称挂牌标识、堆放，标明使用部位、规格、尺寸、数量。5、钢筋半成品的运输钢筋加工后经检验进行标识，由钢筋工长，按施工需要分部位运至施工现场操作面，注意标识不清损坏丢失，防止混淆。6、钢筋连接本工程用钢筋为级钢612，级钢1225。本工程纵向钢筋18采用对焊连接（直螺纹闪光连接、柱电渣压力焊），其它全部采用绑扎搭接。7、钢筋绑扎：底板及底梁钢筋绑扎：（

14、1）绑扎顺序：放线布底板下铁、绑扎绑扎主梁（横向）绑扎次梁（纵向）立墙柱竖筋布架立筋绑扎底板上铁。（2）绑扎要求：因本工程底板钢筋型号局部有变化，因此在审图和下料时应仔细看清楚各部位钢筋的型号和部位，以及相互搭接尺寸。在布置时要核对所布钢筋的锚固、搭接、错位等应符合规范和图纸要求。底板钢筋的锚固尺寸在图中均有标注。底板下铁在支座搭接，上铁为盖铁，搭接倍数20d并且不低于250。接头面积同截面不得超过50。接头相互错开不少于1.3倍的搭接长度。基础底梁钢筋严格按照G320及03G101-1图集施工。（3）钢筋绑扎：根据抗震要求，柱箍筋弯钩为135，平直长度不小于10d。绑扣时要注意主筋垂直，垂直度控制在3mm以内，采用水平梯筋控制竖向筋，为工具式固能使用。接头施工现场检验与验收1、每种规格钢筋母材进行抗拉强度试验。2、每种规格钢筋接头的试件不应少于三根。3、接头的现场检验按验收批进行，同一施工条件下的同一批材料的同等级同规格接头，以300个为一个验收批进行检验与验收，不足300个也作为一个验收批。8、钢筋工程的检验和质量标准(1)根据施工
