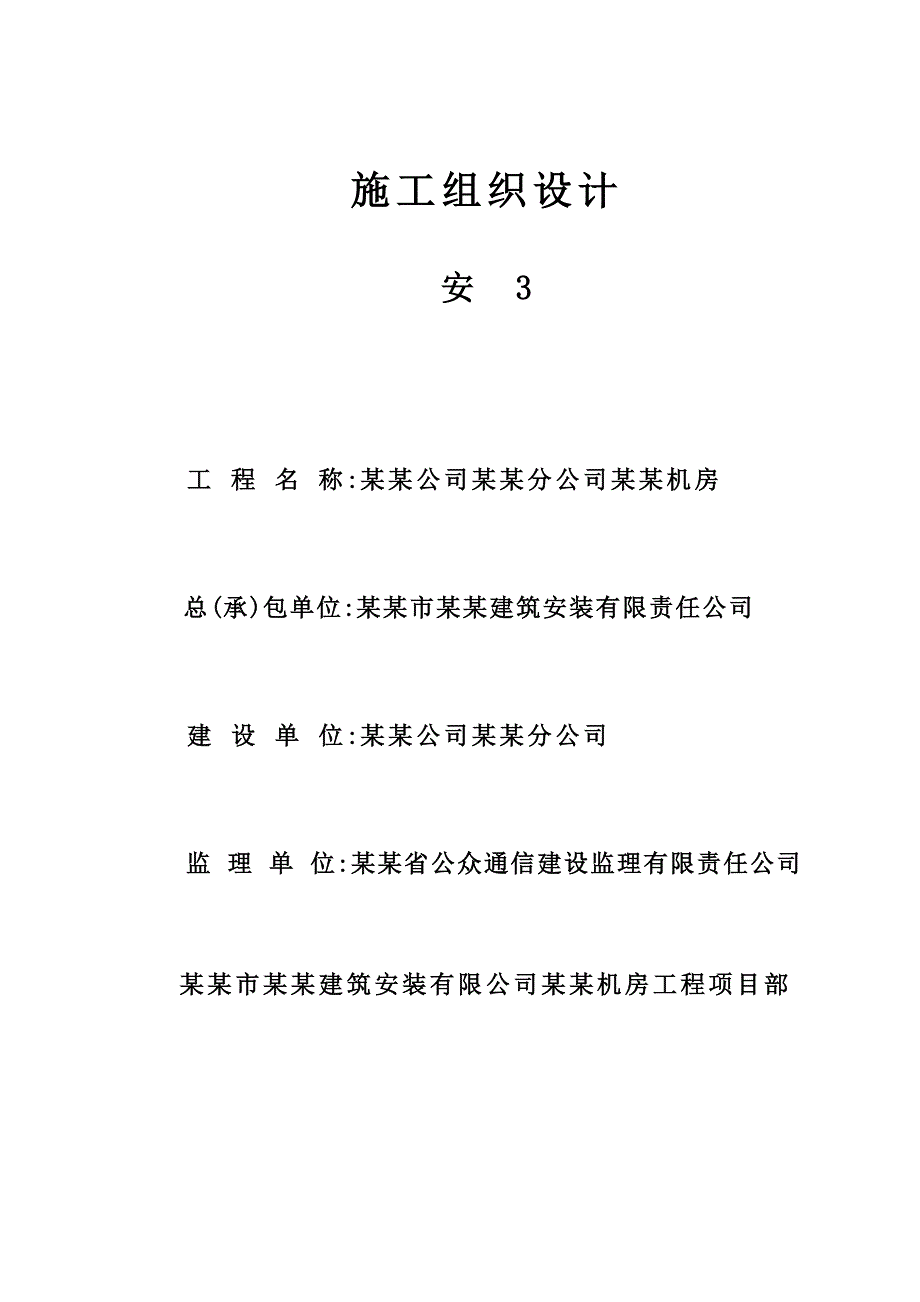

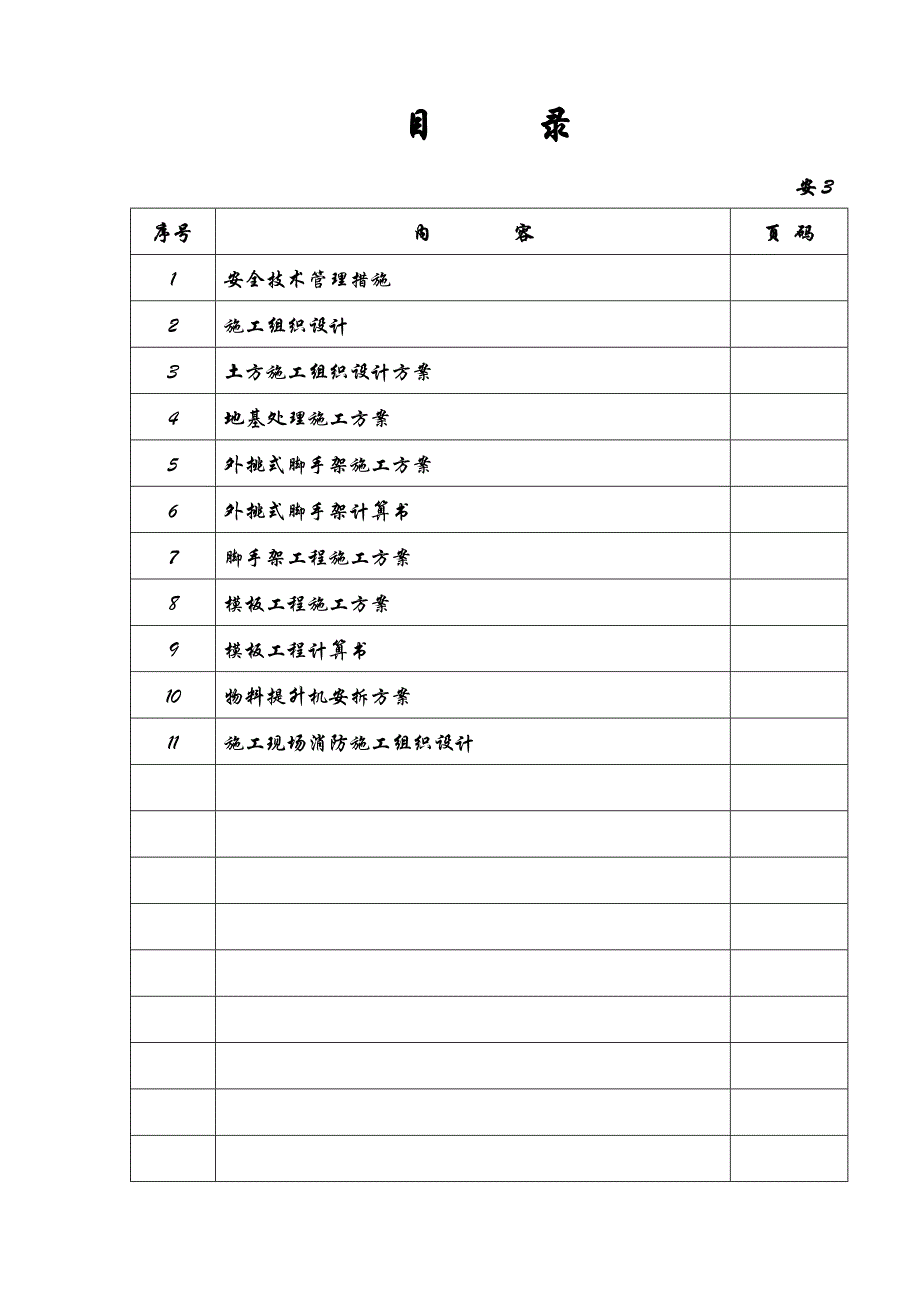

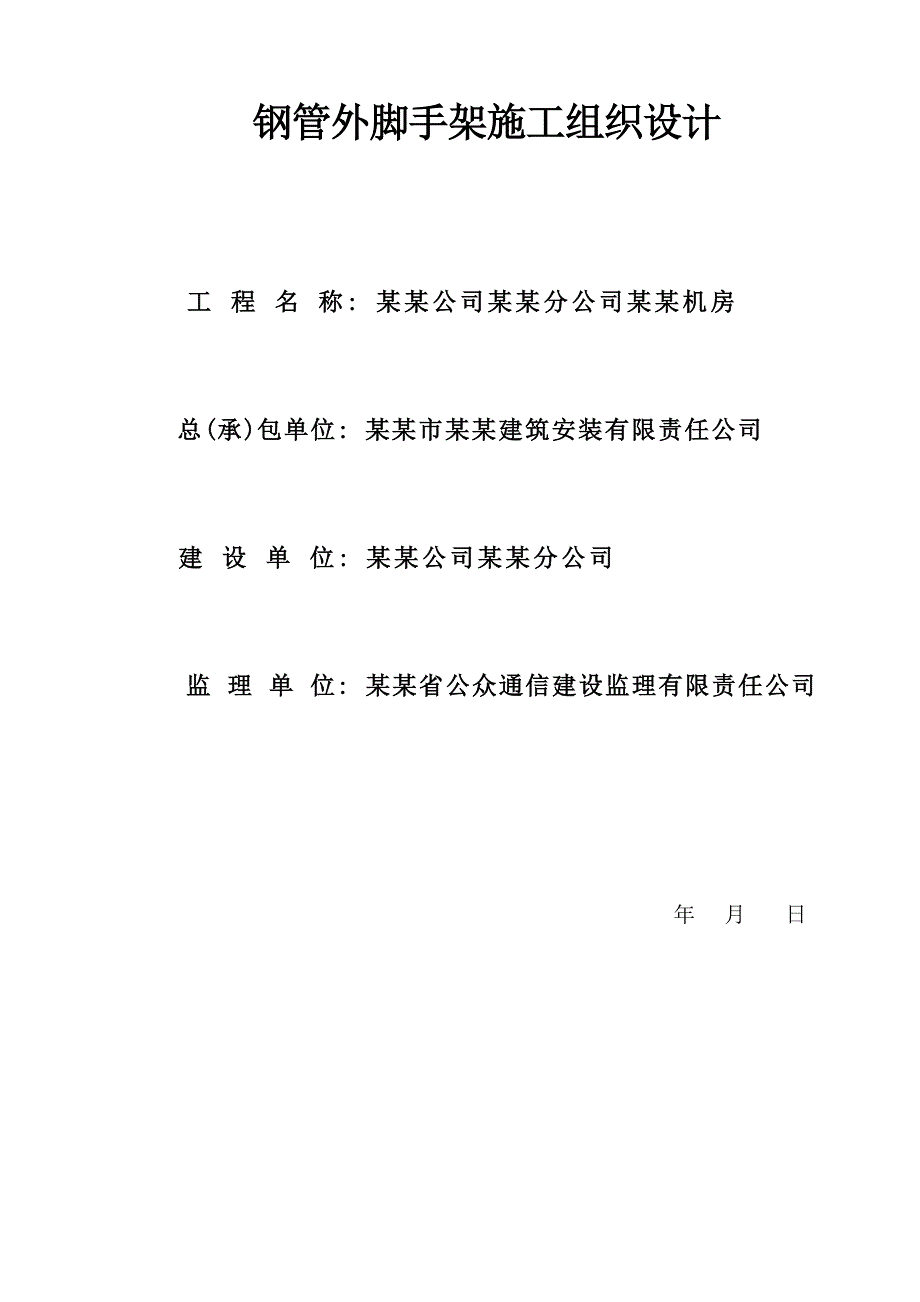

1、 施工组织设计安 3 工 程 名 称:某某公司某某分公司某某机房 总(承)包单位:某某市某某建筑安装有限责任公司 建 设 单 位:某某公司某某分公司 监 理 单 位:某某省公众通信建设监理有限责任公司某某市某某建筑安装有限公司某某机房工程项目部目 录安3序号内 容页 码1安全技术管理措施2施工组织设计3土方施工组织设计方案4地基处理施工方案5外挑式脚手架施工方案6外挑式脚手架计算书7脚手架工程施工方案8模板工程施工方案9模板工程计算书10物料提升机安拆方案11施工现场消防施工组织设计钢管外脚手架施工组织设计 工 程 名 称: 某某公司某某分公司某某机房 总(承)包单位: 某某市某某建筑安装有限

2、责任公司 建 设 单 位: 某某公司某某分公司 监 理 单 位: 某某省公众通信建设监理有限责任公司 年 月 日 签 名 审 批 栏编 制 人：职 称：职 务：审 批 人：职 称：职 务： 某某某某建筑安装有限公司年 月 日一、 材料选择：1 钢管采用外径48mm，壁厚为3.5mm，其材质应符合GB700-79的技术要求；表面有凹凸不平状，疵点、裂纹、变形和扭曲等现象一律不准使用；钢管两端的切口须平直，严禁有斜口、毛刺、卷口等现象；钢管还必须有出厂产品质量合格证明。2 扣件应采用可锻铸铁、并应符合KJ33-8的技术要求，凡有变形、裂纹、砂眼等现象的扣件不得使用。3 脚手板采用杉木制成，厚度不小

3、于50mm，板长为3m，宽度为250mm，端部用10#镀锌铁丝绑扎，凡有腐朽、扭纹、破裂和大横透节或虫眼的木板均不能使用。二、 脚手架基础构造：1 先将脚手架地基回填地分层夯实，达到坚实、平整和规范要求的密实度外，并上铺20cm厚道渣，并做好排水处理再用枕木支垫后，沿纵向仰铺通长12050mm的木板，使立杆垂直稳定在木板上。四、立杆搭设要求：1 立杆的纵向间距为1.5米，横向间距为1米。立杆接头，相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离不要大于步距的1/3。2 立杆的垂直偏差不大于架高的1/4001/600，同时全高要不大于100mm。3 立杆与大横杆要用直扣件扣紧，不能隔步设置

4、或遗漏。4 经计算,立杆的横向距离为1.5M,纵向不应大于1.5M。五、横杆搭设要求：1 从底部开始，将相邻两步架的大横杆错开布置在立杆的内外侧，以减少立杆偏的受载情况。2 同一排大横杆的水平偏差不得大于该片架总长的1/300，也不要大于50mm。3 大横杆的对接扣件，开口应向架子内侧，螺栓要向上，以防雨水进入。4 小横杆应贴近立杆布置，用直角扣件与大横杆扣紧，且靠墙端要离开墙面50mm，各杆件相交伸出的端头，均要大于100mm，以防杆件滑脱。5 大横杆步距为1.5M,小横杆间距不大于1.0M.。六、剪刀撑的设置要求：1 本工程除在脚手架两端和转角处设置剪刀撑，并每隔79根立杆要设置，且每片架

5、子不少于3道，并应连续设置。2 本工程脚手架在相邻两道剪刀撑之间，沿竖向每隔1015M高加设一组长剪刀撑，并要将各道剪刀撑联结成整体。3 剪刀撑的两端除用旋转扣件与脚手架的立杆和大横杆扣紧外，中间还要增加4个扣接点，与之相交的立杆或大横杆扣紧。4 剪刀撑的搭设将一根扣在立杆上，另一根扣在小横杆的伸出部分上，斜杆两端扣件与立杆节点的距离不大于200mm，最下面的斜杆与立杆的连接点离地面不大于500mm。七、连墙杆的设置：1 连墙杆要设置在框架或楼板附近等具有较好抗水平力作用的结构部位。2 连墙壁杆的垂直距离不大于M，也不得大于个大横杆的步距，水平距离为.5.0M,也不得大于立杆的个纵距，并且应连

6、续设置。3 水平斜拉杆应布置在有连墙杆的步架平面内，以便加强横向刚度。八、特殊部位外理：1 过门洞时，脚手架间挑空2根立杆，即在第一步大横杆处断开，将立杆从第2步大横杆绑起，此处大横杆，用双根，在悬空的立杆处用斜杆撑顶，逐根连接8步以上的大横杆，以使荷载分布在两侧立杆上，斜杆下端与地面的夹角要成60左右，凡斜杆与立杆、大横杆相交处均应扣接式绑扎。2 对于较大的挑檐和其它凸出部分可用杆件搭设挑脚手架，进行施工时，挑出部分宽度及斜立杆间距均不应大于1.5M,斜立杆底端应与墙面顶牢,且挑出架与原架的过渡段至少应设三道大横杆,在外侧面和两端要设置剪刀撑或八字撑,并在临空面设置栏杆及挡脚板,应严格控制在

7、11M2内，且受力不超过1000N。九、脚手架的使用：1 搭设完毕后在投入使用前应逐层，逐流水段，由主管工长，架子班组长和专职技安人员一起组织验收时，必须有主管审批架子施工方案一级的技术和安全部门参加，并填写验收单。2. 严格控制各式脚手架的施工使用荷载，特别是对于桥式、吊、挂、挑等脚手架更应严格控制施工使用荷载。3. 在脚手架上同时进行多层作业的情况下，各作业层之间应设置可靠的防护棚挡子以防止上层坠落物伤及下层作业人员，任何人不准私自拆改架子。十、避雷措施：1 本工程在脚手架顶端处四大角用10的镀锌圆钢1.5M长与架体焊接作为避雷针。2 在脚手架底部用BVR10mm2作为接地线并用12的镀锌

8、圆钢长为2.5M埋入地下作为接地线,并与接地线连接牢固。十一、脚手架拆除：1 架子拆除时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员入内。2 拆架的高处作业人员应戴安全帽，系安全带，扎裹腿、穿软底鞋方允许上架作业。3 拆除顺序应遵守由上而下，先搭后拆的原则，则先拆栏杆脚手架、剪刀撑、斜撑，而且小横杆、大横杆、立杆等，并按进步一清原则依次进行，要严禁上下同时进行拆除作业。4 拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再拆端头扣。5 连墙杆应随拆除进度逐层拆除，拆抛撑前，应用临时撑顶住，然后才能拆抛撑。6 拆除时

9、要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方以防坠落。7 大片架子拆除后所预留的斜道，上斜平台，小飞跳等应在大片架子拆除前先进行加固，以便拆除后能确保其完整，安全和稳定。8 拆除时严禁碰撞脚手架附近电源线，以防止事故发生。9 拆除时不应碰撞门窗、玻璃、水落管、房檐瓦片、地下明沟等到物品。10 拆下的材料，应用绳索拴住杆件利用滑轮徐徐下运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。11 在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。某某市某某建筑安装有限公司某某机房工程项目部某某

10、市某某建筑安装有限公司某某机房工程安全技术管理措施 工 程 名 称: 某某公司某某分公司某某机房 总(承)包单位: 某某市某某建筑安装有限责任公司 建 设 单 位: 某某公司某某分公司监 理 单 位：某某省公众通信建设监理有限责任公司 年 月 日签 名 审 批 栏编 制 人：职 称：职 务：审 批 人：职 称：职 务：某某市某某建筑安装有限责任公司年 月 日一、 土方工程：1 本工程根据地勘报告和设计要求采用机械挖土，又由于基坑的底标高不同，机械开挖一定深度后再留300mm和基坑、基槽采用人工挖土。2 本工程挖土深度为 米左右。3 为了防止坍方，保证施工安全，除进行土方的放坡外，对边坡采用水泥

11、砂浆护壁。4 机械开挖采用一台土方挖掘机，开挖出的土方用汽车运出工地。5 人工开挖要搭设专用跑架，操作人员之间要保持安全距离，一般大于2.5米，挖土要自上而下，逐层进行，严禁挖空底脚的危险作业。6 在挖方边坡上侧堆土或材料以及移动施工机械时，应与挖方边缘保持一定距离，以保证边坡的稳定；材料和土应堆放在基坑边缘1米以外，且高度不宜超过1.5米。二、 四口、五临边的防护：1 基坑四周用483.5mm的钢管打入地面700mm深作为防护栏杆的立杆,钢管距基坑边的距离为500mm,防护栏杆由上、下两横杆和立杆组成,上杆离地高度为1.2米,下杆离地高度为0.5米,立杆间距为2米，并在栏杆底部用180mm宽

12、50mm厚的木板作为挡脚板。2 在砼楼面、屋面或墙面固定时，可用预埋件（在浇筑砼时预埋的尺寸为100150mm厚5mm的钢板）与钢管固定焊牢，横杆不应有伸出的悬臂，以免坠落时受端头撞击致伤，其它同基坑的防护栏杆搭设要求。3 楼板、屋面和平台等面上，短边边长小于25cm但大于2.5cm的孔口，必须用坚实的盖板予以覆盖；楼板、屋面和平台等面上，短边边长为2550cm的洞口、安装预制构件时的洞口、以及缺件临时形成的洞口等处，可用竹、木等作盖板覆盖洞口，盖板必须保持四周搁置均衡，并有固定其位置的措施。4 楼板、屋面和平台等面上，短边边长50150cm的洞口，必须设置以扣件扣接铜管而成的网格，并在其上满

13、铺竹笆或脚手板，也可采用预埋在混凝土楼板内的钢筋网构成防护网，钢筋网格的间距不得大于20cm。5 楼板、屋面、平台桌面同上，短边边长在150cm以上的洞口，四周设防护栏杆，洞口下张挂安全平网。6 墙面等处的竖向洞口，凡落地的洞口应加装开关式、工具式或固定式的防护门。门栅网格的间距应不大于是15cm；也可采用防护栏杆，下设挡脚板（笆）。7 下边沿至地面或楼面低于80cm的窗台等竖向洞口，如外侧落差大于2m时，应加设高至1.2m的两道护栏；对邻近的人与物有坠落危险的其他竖向的孔、洞口均应予以盖板加以防护，并有固定其位置的措施。10、里脚手架采用钢筋折叠马凳式,架设间距:砌墙时不过1.8m,粉刷时不
