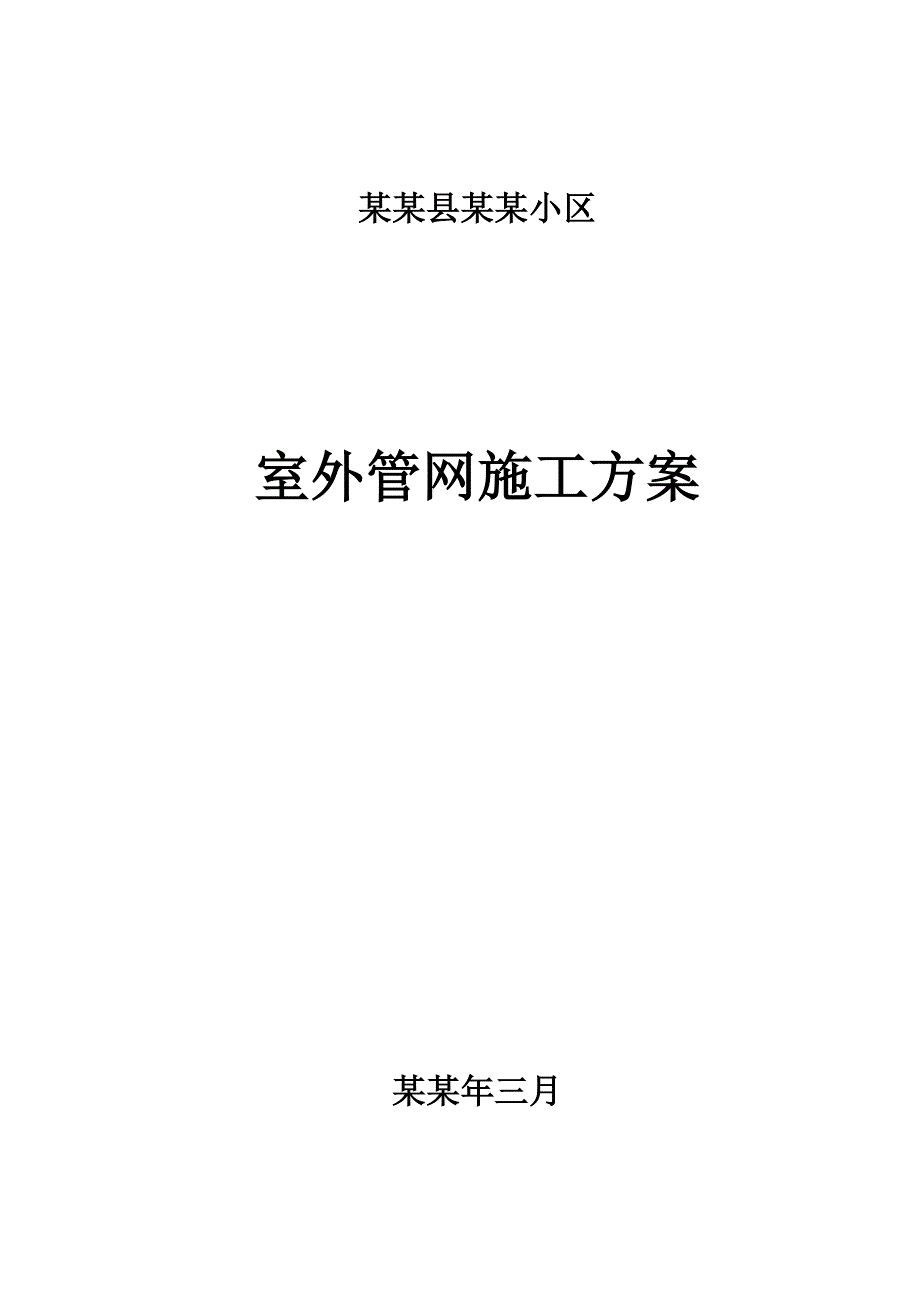

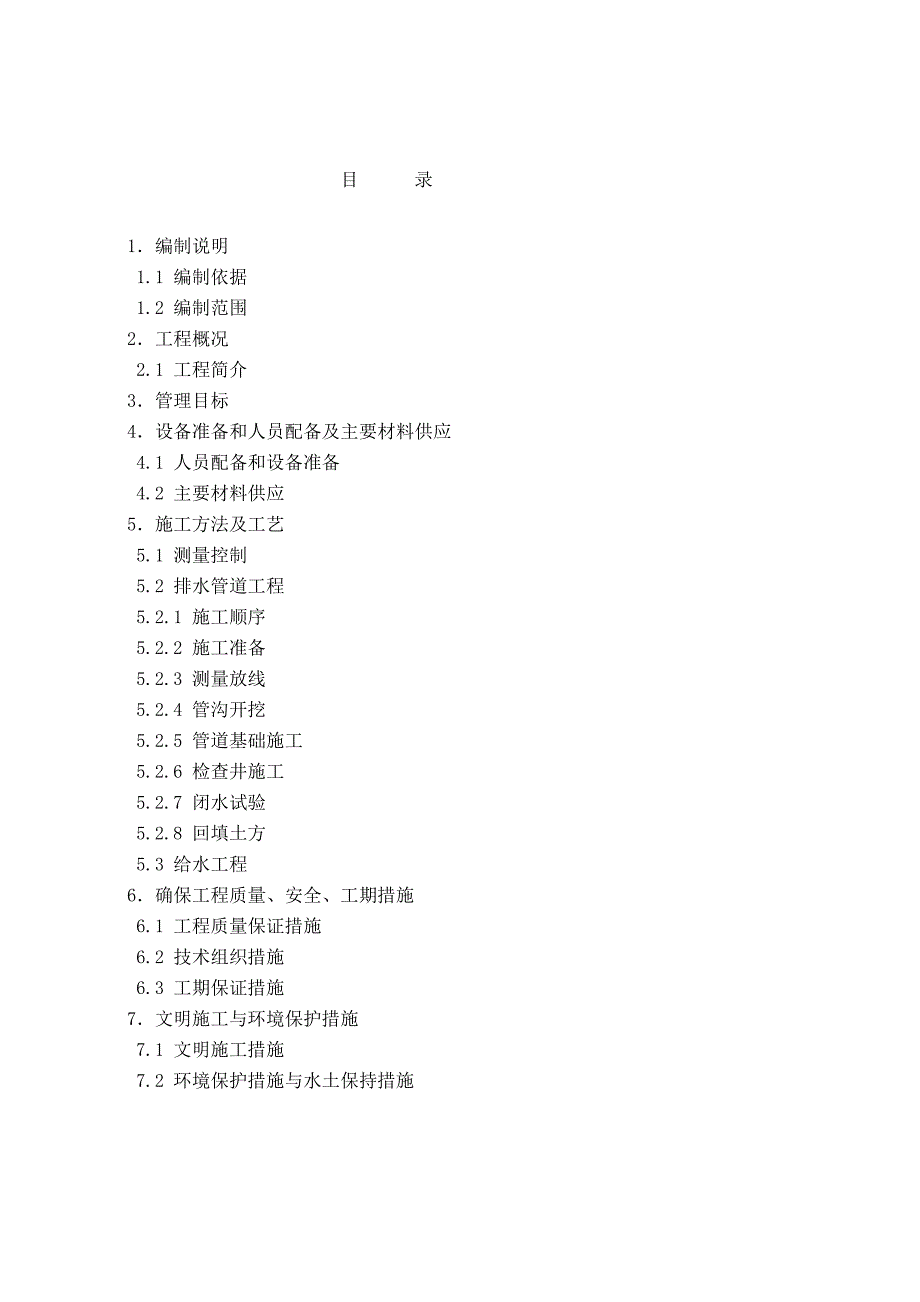

1、某某县某某小区室外管网施工方案某某年三月目 录1编制说明1.1 编制依据1.2 编制范围2工程概况 2.1 工程简介3管理目标4设备准备和人员配备及主要材料供应4.1 人员配备和设备准备4.2 主要材料供应5施工方法及工艺5.1 测量控制5.2 排水管道工程5.2.1 施工顺序5.2.2 施工准备5.2.3 测量放线5.2.4 管沟开挖5.2.5 管道基础施工5.2.6 检查井施工5.2.7 闭水试验5.2.8 回填土方5.3 给水工程6确保工程质量、安全、工期措施6.1 工程质量保证措施6.2 技术组织措施6.3 工期保证措施7文明施工与环境保护措施7.1 文明施工措施7.2 环境保护措施与

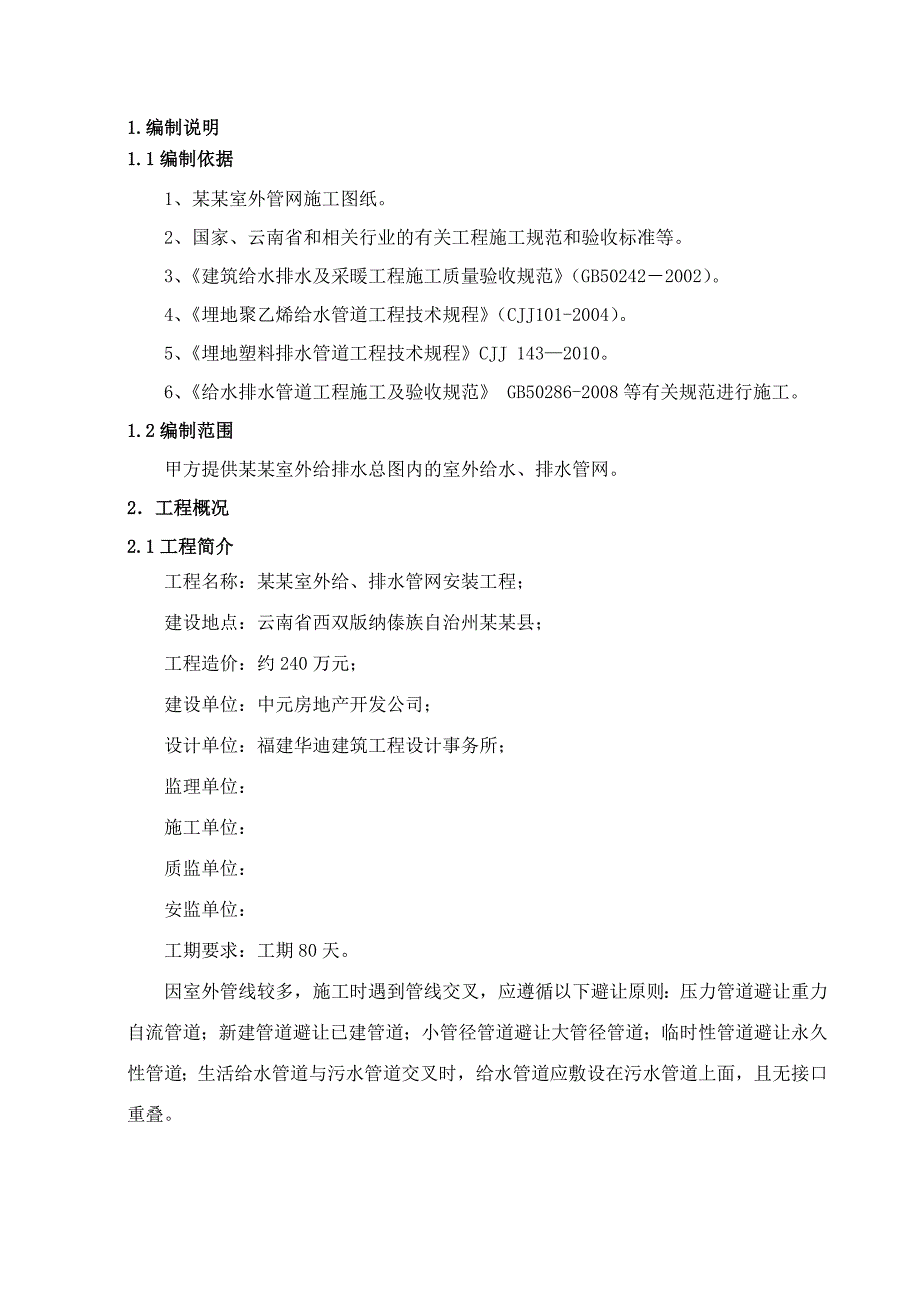

2、水土保持措施1.编制说明1.1编制依据1、某某室外管网施工图纸。2、国家、云南省和相关行业的有关工程施工规范和验收标准等。 3、建筑给水排水及采暖工程施工质量验收规范（GB502422002）。4、埋地聚乙烯给水管道工程技术规程（CJJ101-2004）。5、埋地塑料排水管道工程技术规程CJJ 1432010。6、给水排水管道工程施工及验收规范 GB50286-2008等有关规范进行施工。1.2编制范围甲方提供某某室外给排水总图内的室外给水、排水管网。2工程概况2.1工程简介工程名称：某某室外给、排水管网安装工程；建设地点：云南省西双版纳傣族自治州某某县；工程造价：约240万元；建设单位：中元

3、房地产开发公司；设计单位：福建华迪建筑工程设计事务所；监理单位：施工单位：质监单位：安监单位：工期要求：工期80天。因室外管线较多，施工时遇到管线交叉，应遵循以下避让原则：压力管道避让重力自流管道；新建管道避让已建管道；小管径管道避让大管径管道；临时性管道避让永久性管道；生活给水管道与污水管道交叉时，给水管道应敷设在污水管道上面，且无接口重叠。3管理目标 1工期计划按合同要求工期完成。2质量目标（1）分项、分部工程交验合格率100%；（2）工程质量隐患和问题整改率达100%以上；（3）杜绝重大工程质量事故。3安全目标杜绝一切工伤事故。4.设备准备和人员配备及主要材料供应4.1人员配备和设备准备

4、本工程拟配备的管理人员全部是经验丰富、技术精湛的专业人员，具有能力强、敬业爱岗的职业素质和丰富的管理经验。拟配备的操作人员以对口、技术良好的技术工人为主要骨干，另配备相应数量的普工组成各专业工种。在人员的配备上，主要体现精干、高效、一专多能的原则，并适当考虑人员的专业培训所发生的接替的调整。主要施工设备为挖掘机一台和夯机一台。4.2主要材料供应 1、使用的各类管材及配件等从有资格的相应厂家购买。 2、中粗砂和石粉渣材料从本地市场购买，碎石、片块石材料部分从附近材质良好的石料场购买。5.施工方法及工艺5.1施工控制测量：通过控制测量将控制点引到施工现场，以便施工测量。本工程施工面路况复杂，施工中

5、相互交叉且施工场地狭窄，测量放样工作量大。为保证工程各结构物平面位置的放样及高程准确，根据工程特点，设专业测量组一组，配备水准仪1台。5.2排水管道工程5.2.1 施工顺序测量放线沟槽开挖管基处理管道基础施工管道安装管接口施工检查井施工闭水试验隐蔽验收分层夯实回填。5.2.2 施工准备先对管道进行质量检查。雨、污水管采用HDPE双壁波纹管， 承插连接，橡胶圈接口。道路及停车场内采用环刚度8.0KN/m2型。采用符合国家标准的材料，并取样送检。5.2.3 测量放线基槽开挖前由测量工程师进行测量定位、施工放线，测量放线前对甲方提供的控制桩点进行复核，然后引测水准点并报甲方及监理审核。施工放线注意控

6、制管道中线，每隔20米钉设标记并加以保护，人工开挖前根据管道中线用石灰粉施工放好开挖边线。5.2.4 管沟开挖1、施工操作工艺测量放样分层开挖排降水修坡整平2、作业条件：（1）根据施工具体条件及现场情况，合理安排土方开挖、运输、堆放和土方调配平衡。（2）开挖管沟时，应做好地表、基坑的排水，并做好土壁加固的机具和材料准备。（3）根据设计要求放样，放出挖土灰线，经检查并办完预检手续。3、技术质量控制（1）管沟开挖应按施工放线定出的开挖深度，分块（段）分层挖土，根据土质和水文情况，采取合适的系数在两侧放坡开挖，以保证施工操作安全。（2）挖土应自上而下水平分段分层进行，边挖边检查沟底宽度，开挖沟底宜比

7、设计基底每侧加宽0.3m，宽度不够时及时修整，每1 米左右修边一次，至设计标高以上30cm，再统一进行一次修坡清底，检查沟底宽和标高，要求坑底凹凸不超过5cm。（3）管沟放坡，应选按规定的坡度粗略开挖，再分层按坡度要求做出坡度线。根据本工程的实际情况，开挖放坡系数确定为1：0.67。（4）管沟开挖应尽量防止对地基土的扰动。当基坑用人工挖土，挖好后不能立即进行下道工序时，应预留30 一层不挖，待下道工序开始再挖至设计标高。底部开挖到标高后进行基底平整，原土夯实。（5）在管线边缘上侧堆土或堆放材料时，应与基坑边缘保持1 米以上距离，高度不宜超过1.5m，以减少坑壁荷载，避免对壁的扰动，保证基坑稳定

8、。（6）沟槽开挖期间还将加强对其标高的测量，以防止超挖。如超挖时，应用最大粒径1015mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实。在重要部位超挖时，可用低标号混凝土填补，并应取得设计单位同意。（7）在管沟挖土过程中，若土质发生较大变化，达不到设计要求，应上报监理工程师，变更方案后再施工。（8）雨期施工时，管沟应分段开挖，挖好一段铺设一段垫层，并在管沟两侧以上设置排水沟，以防地面雨水流入管沟。同时应经常检查边坡和支护稳定情况，必须时适当放缓边坡坡度或设置支撑，以防止坑壁受水浸泡造成塌方。（9）管沟挖至基底标高，经目侧或钎探后，应会同设计、勘察、建设单位、监理单位以及质量监督等部

9、门，检查基底土质是否符合设计要求；对不符合要求的松软土层、坟坑、孔洞等，应作出地基处理记录，认真进行处理，完全符合设计要求后，参加各方应签证隐蔽工程记录，作为竣工资料保存。5.2.5 管道基础施工管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查合格后，方能进行敷设，并按以下原则实施：（1）管道基础、开挖、回填、管道与检查井的接驳等均按给水排水管道施工级验收规范进行施工；（2）管道敷设在原状土地地基或经开槽后处理回填密实的地层上，管基础采用砂砾垫层基础，对于一般土质地段，基底可铺一层厚度为0.1m的粗砂基础。对于软土地基且槽底处在地下水位以下时，宜铺垫厚度不小于0.2m的

10、砂砾基础，亦可分为两层铺设，下层用粒径为540mm的碎石，上层铺粗砂,厚度不得小于0.05m。1、管道基础施工：（1）基础施工前必须复核坡度和标高，一般在沟槽底部每隔5 米打一样桩，用样桩控制挖土面、垫层面和基础面。（2）基础应用平板振动器拍平，达到设计压实度要求后方可进行下一步作业。（3）管道安装后，应用砖块卡牢，并及时回填粗砂做管座。（4）管座应两侧同时进行，防止将管道挤偏。管座施工完后分层回填石粉至管顶20cm。2、管道运输、铺设、连接：（1）管道运输：管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔。管材成批运输时，承口、插口应分层交错排列 ，并应捆扎稳固。短距离搬运，不得在坚硬不平

11、地面和碎石面层上拖动或滚动。管材堆放地应平整，堆放高度不得超过2m，直管部分应有木垫块，垫块宽度应不小于200mm，间距不大于1500mm。堆放时管材承口与插口应间隔整齐排列，并捆扎稳妥。（2）管道铺设：管道采用PE双壁波纹管，承插连接，橡胶圈接口。管道铺设前应对管材逐一检查，合格后使用。管材要求外观一致，内壁光滑平整，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。管道接口用橡胶圈性能，尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。并应符合橡胶密封件、给排水管及污水管道用接口密封圈材料规范

12、。套管内外壁光滑、平整，厚薄均匀，外观及内层不允许有明显气泡、砂眼、裂纹缝隙等缺陷。尺寸符合设计要求。（3）管道的连接：（1）连接时，应检查胶圈是否配套完好。（2）接口作业时，应先将承口（或插口）的内（或外）工作面用棉纱清理干净，不得有泥土等杂物，把橡胶圈放置在插口第二至第三根筋之间的槽内，并在承口内涂上肥皂水。然而将插口端的中心对准承口的中心轴线就位。（3）插口插入承口时，小口径管材可用人力，一人用绳（非金属）吊住B管的插头，另一人用橇棒斜插入基础并抵住管端端面中心位置的横挡板，然后用力将管插口缓缓插入另一管的承口预定位置。待管材接口完毕后，复核管道高程和直线，使之符合设计要求。3、铺管对中

13、作业应根据工作实际情况采用边线法对中作业比较适宜。将边线两端拴在槽壁的边桩上，对中时控制管子水平直径处外皮与边线间的距离为一常数，则表明管道处于中心位置。4、120粗砂或中砂支承（1）在管道铺设完后进行，采用砖块垫管调整管道标高。（2）支撑必须牢固可靠，经监理验收合格后，方可做120支撑。（3）待120支撑砂土回填夯实达到设计压实度后，方可回填。5.2.6 检查井施工检查井砌筑严格按照02(03)S515圆形排水检查井国家标图集及设计图纸进行施工。井身采用水泥砂浆满浆砌砖，要求灰缝均匀、砂浆饱满无通透，砖块砌筑前浸水润湿；流槽与井身一起砌筑，同时安装爬梯，控制好爬梯间距，水平距离350 ，垂直

14、间距300 。井盖及盖座安装注意保持水平，路口处井盖与路面章平，绿化带内井口比地面高30mm。1、雨污水检查井（1）排水管道埋深小于等于1m且管径不大于400mm时，采用700毫米砖砌圆形雨（污）水检查井；埋深大于1m时，采用1000毫米砖砌圆形雨（污）水检查井。排水检查井井底设流槽，流槽顶部宽度应满足检修要求。（2）井盖安装应做到轻便、牢靠、型号统一、标志明显；井盖上配备提盖与撬棍槽。（3）井室应在铺好管道之后着手砌筑。盖板顶面标高应力求与路面标高一致，误差不超过5 ，当为非路面时，井口须略高于路面，但不得超过5 ，且做坡度为0.02 的护坡。（4）管道穿过井壁或井底，须预留510 的环缝，

15、用油麻填塞并捣实，或用灰土填实，现用砂浆封面。2、管道与检查井的连接：排水管道连接至少采用管顶平接，不允许出现上游管顶低于下游管顶标高。排水管道与检查井的连接处应严密不漏水。3、雨水口：雨水口采用渗透井式雨水口，雨水口蓖口设置应低于路面2030mm，在绿化地面上时应低4050mm。雨水口的深度为0.90米，雨水口与雨水检查井连接管管径为200 mm，坡度为0.01，采用HDPE材质的穿孔渗透管。雨水篦井及连接管先经水泥稳定层施工完成后才进行开挖，施工工艺与排水管一样，等雨水篦井及管道施工完后用C20混凝土恢复水泥稳定层。4、室外给排水井盖、雨水口材质由环境专业确定。承重标准：绿化带区轻型；人行道区普通型；车行通道区重型。5.2.8 回填土方由于本次设计管道平面布置密集，故每道管道施工完毕须按设计压实度回填至设计标高后再进行下道管道基槽开挖，回填采用人力运土、振动平板压实机分层压实的方法回填土方。排水管回填从管
