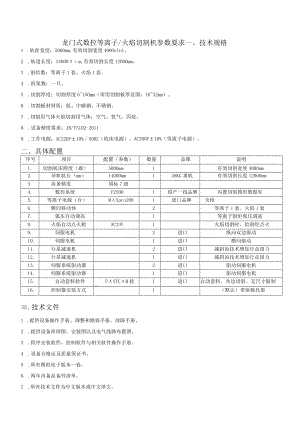

龙门式数控等离子火焰切割机参数要求.docx

龙门式数控等离子/火焰切割机参数要求一、技术规格1 .轨距宽度：5000mm,有效切割宽度400OnIn1。2 .轨道长度：14000m,有效切割长度12000mm。3 .割炬数：等离子1套、火焰1套。4 .机架数：一只。5 .切割厚度：切割厚度6150mm（常用切割板厚范围：1032mm）。6 .切割板材材质：低、中碳钢，不锈钢。7 .切割用气体火焰切割用气体：空气、氧气、丙烷。8 .设备精度要求：JB/T5102-20119 .工作电源：AC220V±10%50HZ（机床电源），AC380V±10%（等离子电源）。二、具体配置序号项目配置（参数）数量品牌说明1.切割机床跨度（廊）5000mm1有效切割宽度4000mm2.导轨轨长（mm）14000mm138KG重轨有效切割长度12000mm3齿条精度国标7级4.数控系统F25001国产一线品牌内置切割图形数据库5.等离子电源（台）MXpro2001进口品牌含枪6.横向移动体2等离子1套、火焰1套7.弧压自动调高1等离子割炬弧压调高8.火焰自动点火枪AC24V1火焰切割时，给割炬点火9.伺服电机2进口纵向双边驱动10.伺服电机1进口横向驱动11.行星减速机2进口减斜齿技术增加行走扭力12.行星减速机1进口减斜齿技术增加行走扭力13.伺服系统驱动器2进口驱动伺服电机14.伺服系统驱动器1进口驱动伺服电机15.自动套料软件FSTCM软件1进口自动套料、共边切割、无尺寸限制16.控制器安装方式1（默认）带座椅托架.技术文件1 .提供设备操作手册、调整和维修手册、故障手册。2 .提供设备原理图、安装图以及电气线路布置图。3 .程序安装软件，控制软件与相关软件操作手册。4 .设备合格证及质量保证书。5 .所有图纸电子版本一套。6 .两年内备品备件清单。7 .所有技术文件为中文版本或中文译文。
