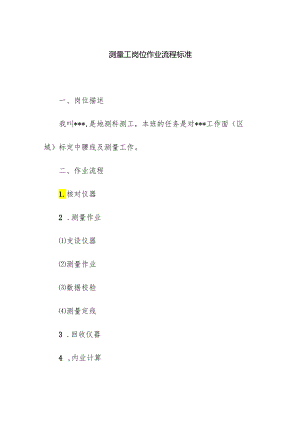

测量工岗位作业流程标准.docx

测量工岗位作业流程标准一、岗位描述我叫*,是地测科测工，本班的任务是对*工作面（区域）标定中腰线及测量工作。二、作业流程1.核对仪器2 .测量作业支设仪器测量作业数据校验测量定线3 .回收仪器4 ,内业计算三、作业标准1 .核对仪器检查测量携带的全站仪、支架、是否完好，电池及备用电池电量是否充足。2 .测量作业支设仪器检查测量作业地点周围的顶帮支护等安全情况；在原导线点悬挂锤球；根据锤球位置确定仪器架摆放位置；根据底板及锤球位置调整架腿；安装全站仪。(2)对中整平架设仪器时先进行粗对中、粗整平，再进行精对中、精整平，检查对中十字中心与导线点是否在同一垂线内，水准气泡是否居中。数据校验盘左照准后视目标，设置水平度盘的读数为。度，记录;顺时针旋转照准部照准前视目标，读取读数，记录;纵转望远镜照准前视目标，读取读数，记录；顺时针旋转照准部照准后视目标，读取读数，记录;依次进行下一个测回；检查实测控制点的水平角、边长、高程与原始导线点的水平角、边长、高程误差是否满足要求，做好原始记录。测量定线将仪器支设在控制点下，对中整平；对上一控制点的方位角及边长进行检查，检核方位角及边长与原测量值的差值不得超过相应控制导线的规定；盘左照准后视目标，设置水平度盘的读数为。度，记录;顺时针旋转照准部，按照设计方位、标定中腰线，记录;测量控制点的距离、角度、高差等参数，记录。3 .回收仪器将仪器关闭、装箱，三脚架回收。4 .内业计算根据实测数据，对控制点方位角、高程进行初步计算,检查手簿中所有计算数据是否正确，观测成果是否满足各项限差要求等；计算出导线点边长、控制点方位角、坐标、高程，确认观测成果是否符合规定；将实测成果，填绘在工作图上。四、岗位风险1、顶板煤壁危岩、失效支护2、带电设备3、运行的皮带4、运行的车辆5、登高作业6、有毒有害气体五、应知应会1、精度要求井下基本控制导线边长用钢尺丈量时，应加比长、温度、垂曲等各项改正数。加入改正数后往返丈量水平边长的互差不超过限差时，取其平均值作为丈量结果。井下基本控制导线用光电测距仪测距时，光电测距边的计算，应包括以下内容：记录的整理计算和检查；力口、乘常数的改正计算；高程归化和投影改正计算等。加入各项改正数后往返观测（或不同时间的单向观测）的水平边长的互差不超过限差时，取其平均值作为观测结果。井下导线的坐标方位角闭合差应不超过表1的规定。角度闭合差不超过表1规定时，可进行简易平差。注：n为闭（附）合导线的总站数；nl、n2分别为复测支导线第一次和第二次测量的总站数；mal.ma2分别为附合导线起始边和附合边的坐标方位角中误差;mB为导线测角中误差。2、特殊作业在高空或井筒中设点观测时，作业人员必须佩戴保险带。仪器上下搬运应采取有效安全措施，仪器箱和其他用具需放置牢靠，严防坠落，确保仪器和人身安全。在主要运输大巷及运输石门等运输繁忙地段，必须提前与有关部门、人员联系，在测量作业区段禁止车辆通行、机械运转。其他巷道和工作面的运输设施影响观测时，也应立即停止运行。作业中应加强前后瞭望，做好监护，保证人员和仪器安全。在有架线巷道和电力设施的地点施测时，应特别注意人员和仪器的安全，必要时应停电作业。(4)在上、下山等坡度较大的巷道内作业时，应事先联系禁止斜巷绞车运行，必要时停止工作面施工，然后方可施测。严禁擅自进入盲巷、独头巷道或已失修巷道进行测量作业。(6)井下工作面标定放线需要打眼固定中腰线的，应由现场施工单位负责，测量人员不得违章操作。跨越皮带必须从过桥通过，严禁乘坐皮带。
