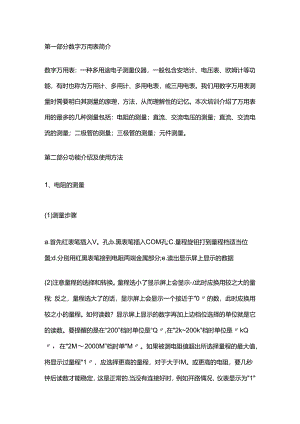

第一部分数字万用表简介数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。本次培训介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量；元件测量。第二部分功能介绍及使用方法1、电阻的测量(1)测量步骤a.首先红表笔插入V。孔;b.黑表笔插入COM孔;C.量程旋钮打到量程档适当位置;d.分别用红黑表笔接到电阻两端金属部分;e.读出显示屏上显示的数据(2)注意量程的选择和转换。量程选小了显示屏上会显示,i:此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于"0的数，此时应换用较之小的量程。如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时单位是“Q,在"2k200k”档时单位是kQ，在"2M2000M”档时单"M。如果被测电阻值超出所选择量程的最大值，将显示过量程"1，应选择更高的量程，对于大于IM。或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为"1"当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。万用表的200MQ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字。如测一个电阻时，显示为Io1.o应从Io1.o中减去10个字.被测元件的实际阻值为100.0即100M2、直流电压的测量(1)测量步骤a.红表笔插入VQ孔力.黑表笔插入COM孔;c.量程旋钮打到V-或V适当位置;d.读出显示屏上显示的数据。(2)注意把旋钮选到比估计值大的量程档(注意：直流档是V-,交流档是V)接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为1.",则表明量程太小，那么就要加大量程后再测量。若在数值左边出现"-，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。3、交流电压的测量(1)测量步骤a.红表笔插入VQ孔;b.黑表笔插入COM孔;U量程旋钮打到V-或V适当位置;d.读出显示屏上显示的数据(2)注意表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档"V处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。4、直流电流的测量(1)测量步骤a.断开电路；b.黑表笔插入com端口，红表笔插入mA或者20A端口簿.功能旋转开关打至A(交流)或A-(直流)，并选择合适的量程；d.断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔,经万用表黑表笔流出，再流入被测线路中;e.接通电路;f.读出1.CD显示屏数字(2)注意估计电路中电流的大小。若测量大于200mA的电流，则要将红表笔插入,10A11插孔并将旋钮打到直流"10A档；若测量小于200mA的电流，则将红表笔插入"200mA"插孔，将旋钮打到直流200mA以内的合适量程。将万用表串进电路中，保持稳定，即可读数。若显示为1.，那么就要加大量程；如果在数值左边出现,则表明电流从黑表笔流进万用表。部分。其余与交流注意事项大致相同。5、交流电流的测量(1)测量步骤a.断开电路;b.黑表笔插入com端口,红表笔插入mA或者20A端口;c.功能旋转开关打至A(交流)或A-(直流),并选择合适的量程;d.断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中;e.接通电路;f.读出1.CD显示屏数字。(2)注意测量方法与直流相同，不过档位应该打到交流档位电流测量完毕后应将红笔插回"VQ孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在"一缕青烟中上云霄”-报废！如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降.如果显示器只显示"1",表示过量程，功能开关应置于更高量程。表示最大输入电流为200mA,过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过15秒。6、电容的测量(1)测量步骤a.将电容两端短接，对电容进行放电，确保数字万用表的安全。b.将功能旋转开关打至电容"F测量档，并选择合适的量程,c.将电容插入万用表CX插孔,d.读出1.CD显示屏上数字。(2)注意测量前电容需要放电，否则容易损坏万用表测量后也要放电，避免埋下安全隐患仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况测量电容时，将电容插入专用的电容测试座中(不要插入表笔插孔COM、V)测量大电容时稳定读数需要一定的时间电容的单位换算：lF=106pFlF=103nF7、二极管的测量(1)测量步骤a.红表笔插入VQ孔黑表笔插入COM孔；b.转盘打在（）档；c.判断正负；d.红表笔接二极管正黑表笔接二极管负读出1.CD显示屏上数据;e.两表笔换位，若显示屏上为,正常；否则此管被击穿（2）注意二极管正负好坏判断。红表笔插入VQ孔黑表笔插入COM孔转盘打在（）档然后颠倒表笔再测一次。测量结果如下：如果两次测量的结果是：一次显示"1字样，另一次显示零点几的数字。那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，1.CD上显示的一个数字即是二极管的正向压降：硅材料为06V左右；德材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。8、三极管的测量1）测量步骤a红表笔插入VQ孔黑表笔插入COM孔；b.转盘打在（）档t找出三极管的基极b;d.判断三极管的类型（PNP或者NPN）;e.转盘打在hFE档;f.根据类型插入PNP或NPN插孔测B;g.读出显示屏中值。（2）注意e、b、C管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红笔接A脚，黑笔接触其他两脚，若均显示"1，则A脚为基极，否则需要重新测量，且此管为PNP管。那么集电极和发射极如何判断呢？我们可以利用"HFE档来判断：先将档位打到“HFE”档,可以看到档位旁有一排小插孔分为PNP和NPN管的测量。前面已经判断出管型,将基极插入对应管型"b孔,其余两脚分别插入"c","e孔，此时可以读取数值，即值；再固定基极，其余两脚对调；比较两次读数，读数较大的管脚位置与表面"c，"e相对应。第三部分使用注意事项(1)如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。(2)测量完毕，应将量程开关拨到最高电压挡，并关闭电源。(3)满量程时，仪表仅在最高位显示数字"1",其它位均消失，这时应选择更高的量程。(4)测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。(5)当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时，显示屏将显示"000”,或低位上的数字出现跳动。(6)禁止在测量高电压(220V以上)或大电流(0.5A以上)时换量程，以防止产生电弧，烧毁开关触点。(7)当万用表的电池电量即将耗尽时液晶显示器左上角电池电量低提示。会有电池符号显示，此时电量不足，若仍进行测量，测量值会比实际值偏息Jo
