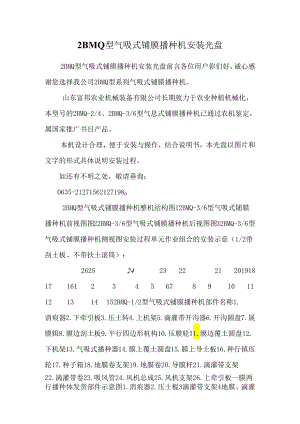

2BMQ型气吸式铺膜播种机安装光盘2BMQ型气吸式铺膜播种机安装光盘前言各位用户你们好，诚心感谢您选择我公司2BMQ型系列气吸式铺膜播种机。山东富邦农业机械装备有限公司长期致力于农业种植机械化，本型号的2BMQ-2/4、2BMQ-3/6型气息式铺膜播种机已通过农机鉴定，属国家推广书目产品。本机设计合理，便于安装与操作，结合说明书，本光盘以图片和文字的形式具体说明安装过程。如还有不明之处，敬请垂询：0635-2127156212719802BMQ型气吸式铺膜播种机整机结构图12BMQ-3/6型气吸式铺膜播种机前视图图22BMQ-3/6型气吸式铺膜播种机后视图图32BMQ-3/6型气吸式铺膜播种机侧视图安装过程单元作业组合的安装示意（1/2带刮土板、不带扶土滚筒）：26252423222120191817161234567891011121314152BMQ-1/2型气吸式铺膜播种机部件名称1.消痕器2.下牵引板3.压土转4.上机架5.滴灌带开沟器6.开沟圆盘7.展膜辑8.膜边刮土板9.平行四边形机构10.压膜轮I1.膜边覆土圆盘12.下机架13.气吸式播种器14.膜上覆土圆盘15.膜上导土板16.种行镇压轮17.种子箱18.地膜卷支架19.地膜卷20.导膜杆21.滴灌带支架22.滴灌带卷23.吸风管24.风机总成25.风机支架26.上牵引板一膜两行播种体发货部件示意图1.消痕器2.压土棍3滴灌带支架4地膜、滴灌带支架固定杆与地膜支撑、展膜杆5.展膜辑6.压膜轮7.排种器支架总成8种箱9.种行镇压轮10种行镇压轮支架11扶土压膜滚筒总成12.排种盘13.吸风管14排种器弯管15后扶土圆盘16.吸气排种支架固定管17种箱与排种器连接管18地膜与滴灌带支撑竖杆19排种支架单体20滴灌带开沟器21支架单体前固定横梁一、排种单体（一膜两行）的安装1、将左、右排种支架单体与压土棍和支架单体前固定横梁用u型螺栓按示意图箭头处固定。2、将吸气排种支架固定管与左、右排种支架单体用U型螺栓固定。3、将压膜轮与压膜轮支撑杆装配后与左右排种支架单体按图示箭头处连接。4、将展膜较与左右支架单体连接。5、将展膜杆与支架单体连接。6、将后扶土圆盘与左右支架单体后端按示意箭头分别连接。7、排种器与排种支架用圆螺母连接固定紧，留意对准凹凸标记安装。8、安装吸气弯管。9、将排种器总成用U型螺栓固定在吸气排种支架固定管上。固定时留意行距的调整。排种器留意左右的区分。10、安装种箱。11、安装种箱与排种器连接管。12、安装吸风管。13、装上地膜与滴灌带支撑竖杆。14、安装地膜、滴灌带支架固定杆并装上地膜
