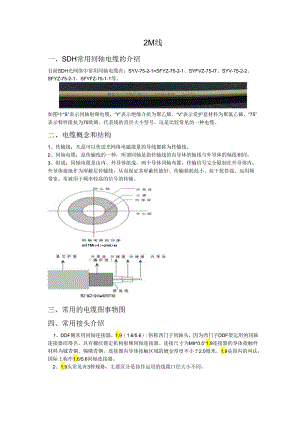

2M线一、SDH常用同轴电缆的介绍目前SDH光网络中常用同轴电缆有：SYV-75-2-1>SFYZ-75-2-1、SYFVZ-75-IT、SYV-75-2-2、SFYZ-75-2-1、SFYFZ-75-1-1等。如图中“S”表示同轴射频电缆，“Y”表示绝缘介质为聚乙烯，“V”表示爱护套材料为聚氯乙稀，“75”表示特性阻抗为75欧姆。代表线的直径大小型号。这是比较常见的一种电缆。二、电缆概念和结构1、传输线：凡是可以传送光网络电磁能量的导线都称为传输线。2、同轴电缆：是传输线的一种，所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。3、组成：同轴电缆是由内、外导体组成，两个导体同轴布置，传输信号完全限制在外导体内，外导体接地作为屏蔽层传输线，从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、运用频带宽。常被用于频率较高的信号的传输。m11Mmit«cnm>B2基2:导向电Stl1明三、常用的电缆图事物图四、常用接头介绍1、DDF侧常用同轴连接器，1.9（1.6/5.6）:俗称西门子同轴头，因为西门子DDF架运用的同轴连接器而得名。具有螺纹锁定机构射频同轴连接器、连接尺寸为M9*0.5°1.9连接器的导体接触件材料为钺青铜、锡磷青铜，连接器内导体接触区域的镀金厚度不小于2.0微米。1.9是国内的叫法，国际上称作1.6/5.6同轴连接器。2、1.9头常见有3种规格，主要区分是协作运用的线缆口径大小不同。*制作时留意各接头的口径大小3、适配器接口形式，常用为BNC接头，为卡口形式，安装便利且价格低廉。SMA.TNC为螺母连接，满意高振动环境对连接器的要求。SMB则为插拔式，具有快速连接断开功能。还有用于同轴线的接头还有常见的视音频莲花头等。各种BNC头图例：五、接头与线缆性能及型号应用（一）、同轴电缆的技术参数1、单元护套外径、外导体（编织线）外径、内导体外径，这三个尺寸是与相应的同轴头协作运用的关键参数。2、电气参数：特性阻抗、绝缘界电强度、衰减常数、回波损耗等。3、特性阻抗为75欧姆的同轴电缆一般用于视频或其他300MHZ以下频率的数字信号传输，主要用于大长度电缆的光网络系统（二）、同轴电缆传输距离电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同轴线的衰减有关。2M(75I0C)SYV75212O>K34/45MSW-75-2-1111平极设140米W加均衡”）14OMSYV752270*155MSYV7522603K也摘速率，史JUIE轴电爆六、应用传输系统中的这些电缆和接头常用于交换机中继模块与DDF的连接、光网络设备的电接口与DDF的连接、适配器与DDF的连接等。常见的有75欧姆的2M/45M/155M中继线，均采纳同轴电缆。七、实际操作2M线的制作步骤1本试验须要乃Q同轴电缆一根，其长度依据详细须要确定，一般为传输设备出厂附件。同轴插头（1.9J连接头）一对，电烙铁、工具刀、专用的压线钳一把，如图所示。步骤2将同轴缆外皮拨开如图所示步骤3将2M头尾部外套拧开，并将尾部外套、压接套管套在同轴线上。步骤4用工具刀将同轴缆外皮剥去12mm,剥时力气适当，留意不得伤及屏蔽网。如图1.2所示。2Mbits同轴线是成对运用的，其中一根用作发信，一根用作收信，试验人员对其用途做了定义后应做好标签，剥去外皮的同轴线如图所示。步骤5将露出的屏蔽网从左至右分开，用斜口钳剪去4mm,使屏蔽网长度为8mm。如图所示步骤6用工具刀将内绝缘层剥去2mm,留意不要伤及同轴缆芯线，将露出的屏蔽网从左至右分开，用斜口钳剪去4mm,使屏蔽网长度为8mm。如图所示。步骤7将剥好的同轴线穿入同轴插头压接套管内，如图所示。步骤8将同轴缆芯线插入同轴体铜芯杆，涂少许焊锡膏在同轴芯线上，用电烙铁沾锡点焊，焊接时间不得太长，以免破坏内绝缘，导致同轴芯线接地，要求焊点光滑、整齐、不虚焊。如图所示留意：焊接时确保焊锡充分溶化，并且焊点大小适中，及不虚焊由部导致同轴芯线与同轴体短路。步骤9将屏蔽层贴附在同轴体接地管上，使屏蔽网尽可能大面积的与接地管接触，将压接套管套在屏蔽网上，保持压接套管与接地管留有Imm的距离，并保证屏蔽层不超出导压接管。如图所示。步骤10用压线钳将压接管与接地管充分压接，但用力适当，不得压裂接地管，如图所示。压好后的2M头如图所示将同轴插头外套旋紧在同轴体上，即完成本试验，2Mbits线成品如图所示。八、维护及故障处理(1)传输线维护和运用中留意事项1、制作完电缆接头后须要对同轴中继电缆进行测试，以推断是否有虚焊、漏焊、短路,以及中继电缆在DDF架上连接是否正确。2、布线时尽量保证线缆少受大幅度弯曲，线缆保持有肯定余地不要拉太紧避开芯线被拉断.平常不必要时尽量不要拔插接头以免造成磨损。3、安装时的接头保证不要相互接触，造成短路。机房保持干净清洁，限制湿度不要太高，要做好防鼠工作。(2)常见故障处理方法DDF架到适配器的线出问题会干脆造成信号传输中断,常见问题是1.9接头接触不良或断线。缘由为：1、在剥线时伤到了芯线；2、拔插方法不正确，导致接触不良；3、焊接不合要求；处理：重新剥线并焊接。
