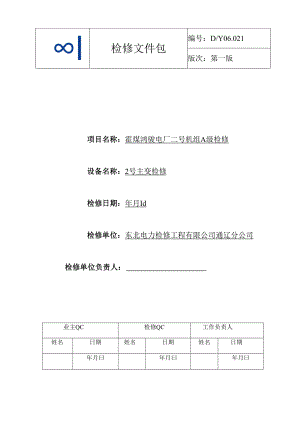

l中电投集团公司检修文件包编号：D/Y06.021版次：第一版项目名称：霍煤鸿骏电厂二号机组A级检修设备名称：2号主变检修检修日期：年月Id检修单位：东北电力检修工程有限公司通辽分公司检修单位负责人：业主QC检修QC工作负责人姓名日期姓名日期姓名日期年月曰年月曰年月曰检修文件包批准页项目名称：2号主变检修批准：复审：审核：初审：受控状态：版次：第一版编写：编写时间：2006年01月20日发布时间：2006年03月01日东北电力检修工程有限公司通辽分公司l中电投集团公司文件包清单检修文件包序号名称打“”页码1安排项目42检修文件包43平安措施、危急点及限制措施64作业内容、工艺要求及标准85质量标准136工作程序147附录I：2号主变检修质量记录168附录A：S、MH点及质检人员签字一览表179附录B：平安技术交底1810附录C：检修总结1911附录D：检修记录2012附录11:S、W、H点检验员到场通知单2113附录III：2号主变检修作业管理卡22141516171.项目1.1 作业项目内容2号主变检修1.2 作业项目概况2号主变检修，包括1.2.1 2号主变压器（型号SFP9-63000/110）及冷却器限制回路A级检修;1.2.2 2号主变压器高压侧避雷器及中性点避雷器A级检修；1.2.3 2号主变压器中性点接地刀闸A级检修；1.2.4 2号主变压器中性点零序电流互感器A级检修。附件安装5b-试脸、扣罩、注油一,2变压器中性点避雷变压器中性点电流13作业项目完成工作依次变压器高压侧性点接地1.4作业项目完成工日避雷器A检产J闸A检变压器高压侧ljf避雷器预试作业项目完成工日500个15作业项目安排消耗作业项目安排消耗3万元16作业项目平安、技术指标1.6.1平安指标不发生设备损坏事故、不发生破皮流血及上以人身事故。1 .6.2技术指标运行中发生的缺陷及修中发觉的缺陷全部消退、修后试验合格率100%、各调式数据符合规程规定、设备标记齐全、完整。1.7作业项目文件要求作业过程中执行本标准化检修文件包。作业完成后要移交质量记录2 .检修文件包2.1 施工程序、作业人员责任职责Q办理工作票二）检修人验收人检查人作业组班长分公司成员平安专工经理作业组成员技术员班长作业组技术员分公司成员技术专责专工作业组技术员分公司成员技术专责专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工作业组技术员分公司成员专工2.2 执行标准QJ/TE02-04.01-2002变压器检修工艺导则电业平安工作规程（发电厂和变电所部分）D1.408-912.3材料、备件清单名称型号数量单位变压器密封垫SFP963000/1101套冷却器垫6套热继电器NR4(JRS2)-12.512.5A4只热继电器NR4(JRS2)-638A4只沟通接触器CJX1-122只沟通接触器CJ20-1002只开关DZ47-606只D15潜油泵BQG60-82台轴承30612套碟门805个碟门505个温度表YZK-022块风扇电机BF-5H-W3块2.4施工工器具清单名称型号数量单位真空滤油机ZKY-1501台排油泵150升/分1台卷扬机1台千斤顶100T4个百分表0.02级I块排油管路5020m段扳手8寸6把梅花扳手17-196把螺丝刀10寸6把螺丝刀5寸6把钳子6把专用工具3套梅花扳手22-246把梅花扳手24-276把梯子4m2个临时电源箱380V1个锤子2个2.5 平安措施、作业危急点及限制措施2.5.1变压器本体检修2.5.1.1.拆接凹凸压侧引线时，防止工具坠落，碰伤套管瓷裙。2.5.1.2.排油时应将油囊排气孔打开，防止将油枕隔膜抽裂。2.5.1.3.抽真空时应设专人监视油箱的变形状况，油箱的变形不超过油箱厚度的2倍。2.5.1.4.主变压器排油后应将各管路口用堵板封好，防止落入杂物或使绕组受潮。2.5.1.5.主变压器排油应在晴天无风天进行，线圈暴露在空气中的时间：空气相对湿度65%为16小时，空气相对湿度75%为12小时。2.5.1.6.变压器吊附件时，应先拆除易损坏的部件如：套管等，后拆除不易损坏的部件如：储油柜等。2.5.1.7.主变压器脱气时，应设专人监视真空滤油机，防止滤油机引线过热引起火灾。2.5.1.8.抽真空时应将冷却器的阀门关紧，冷却器上部的排气堵应打开，防止将冷却器抽妍'2.5.1.9.抽真空时监视油箱变形的百分表座，应装在无变形部分，或从地面起架子，把表座固定在架子上。2.5.1.10.吊套管时应用导链调整套管的倾角斜角度为10-15度并设专人扶持，防止套管与油箱相碰。2.5.1.l1.变压器吊罩和扣罩时应在四角系好绳子，设专人拉绳子，应由人指挥，防止钟罩摇摆，损坏器身。2.5.2冷却器风扇电机、限制回路及潜油泵检修2.5.2.1.拆装风扇电机和潜油泵时，作业人员协作好，防止砸伤。2.5.2.2.冷却器限制回路作业戴好线手套，工作前验电。2.5.3主变器高压侧避雷器及中性点避雷器检修2.5.3.1.主变器高压侧避雷器及中性点避雷检修，在避雷器上绑一根牢固的木杆，防止作业人员攀登避雷器时折断。2.5.3.2作业人员在避雷器上工作用意力集中，并系好平安带，上下传递工具运用工具袋吊送，不得抛掷工具，以免砸伤避雷器。2.5.4.主变器中性点接地刀闸及电流互感器检修2.5.4.1.主变器中性点接地刀闸及电流互感器检修时，看清设备标记，勿走错位置。2.5.4.2.工作中不得改动平安措施，作业结束拆开的电流感器一、次线工作结束时必需接好。2.5.5平安措施及文明施工2.5.5.1.仔细执行电业平安规程的有关规定，办理第一种工作票。2.5.5.2.工作前由工作负责人检查工作票所载平安措施是否完备，值班员所做的平安措施是否符合现场实际条件。2.5.5.3.工作前由工作负责人向工作班成员交待平安措施，使工作班成员对带电设备人人明白，方可工作。2.5.5.4,进入检修现场必需戴好平安帽，穿工作服。2.5.5.5.检修现场应有足够的消防器材。2.5.5.6.看清设备名称和编号，防止走错位置。2.5.5.7.在现场圈出工作区。2.5.5.8.工作结束后，刚好清扫现场，保持设备整齐。2.6.作业内容、工艺要求及标准2.6.1打算工作2.6.1.1.依据检修项目编写材料安排。2.6.1.2.督促落实备品备件。2. 6.1.3.检修用的工器具到位。2.6. 1.4.工具、平安用具的检查、校验。2.6.1.5.工作人员明确、分工明确，合理安排工作人员。2.6.1.6.开工前办理第一种电气检修工作票。2.6.2工作程序2. 6.2.1.拆除变压器凹凸压侧引线，中性点引线及变压器铁芯接地引外线。2.6. 2.2.排油2.6.2.2.1.连接好变压器放油门通往化学的油管路，打开变压器油枕油囊排气塞。2.6.2.2.2.打开主变排油门和通往化学管路阀门，起动油泵排油。2.6.2.2.3.依据油位的凹凸，刚好打开器体上部的排气孔，防止将油囊抽坏。2.6.2.2.4.确认油面已降至油箱顶盖以下时，拆下压力释放阀螺栓，拆下压力释放阀信号引线，做好标记，取下压力释放阀。2.6.2.2.5.将变压器内油全部排出。2.6.2.3拆除变压器附件2.6.2.3.1拆除变压器高压侧三相套管及中性点套管（1）爬上高压侧三相套管及中性点套管，将将军帽拆下，用一个'112的螺栓拧进导电杆的顶部，再用尼龙绳绑在螺栓上，提起导电杆，取出销子、取下卡固螺母，渐渐的将引线顺进变压器内部。（2）挂好吊绳并使吊绳微受力，松开套管法兰螺栓，渐渐将高压套管吊起，吊套管时应由起重工一人指挥，其他人协作，扶好套管防止套管摇摆碰伤瓷瓶。（3）将套管放置在套管架上。危急点：高处坠落、起重损害限制措施：（1）变压器平台上作业应系好平安带。（2）起重作业应由起重工一人指挥。（3）吊物下或起重臂下严禁站人和行走。2.6.2.3.2.拆除变压器低压侧母线连接。2.6.2.3.3.拆除变压器本体与冷却器连接的管路。危急点：高处坠落、起重损害限制措施：（1）运用梯子应有人扶持，不得超过禁登线。（2）起重作业应由起重工一人指挥。（3）吊物下或起重臂下严禁站人和行走。（4）拆管路连接法兰时，不得将手伸进管路法兰中间，防止碰伤手指。2.6.2.3.4.拆除变压器油枕呼吸器及油枕注油门和排油管路。2.6.2.3.5.拆除变压器瓦斯继电器及变压器油枕。危急点：高处坠落、起重损害限制措施：（1）变压器平台上作业应系好平安带。（2）起重作业应由起重工一人指挥。（3）吊物下或起重臂下严禁站人和行走。（4）拆管路连接法兰时，不得将手伸进管路法兰中间，防止碰伤手指。2.6.2.3.6.拆除变压器温度表及信号线。2.6.2.3.7.拆除变压器本体端子箱的限制电缆。2.6.2.3.8.拆开变压器低压侧人孔门将低压侧绕组引线与套管导电杆的连线。2.6.2.3.9.将全部的法兰孔用堵板封好。2.6.2.3.10.吊离开变压器凹凸压侧套管上升座。26.2.4变压器吊罩所2.6.2.4.1.确认变压器后向周物体无连接后，用卷扬机将变压器拉至检修位置。2.6.2.4.2.挂好吊罩的钢丝绳，起动吊车，使钢丝绳微受力。2.6.2.4.3.松开变压器钟罩法兰的一圈螺栓。2.6.2.4.4.在变压器钟罩法兰的四个角上系好绳子，设专人拉住绳子，防止在吊钟罩时摇摆碰伤线圈。2.6.2.4.5.将变压器钟罩吊离变压器本体，放置在预先放好的枕木上。一危急点：起重损害限制措施：（1）起重作业应由起重工一人指挥。（2）吊物下或起重臂下严禁站人和行走。（3）变压器钟罩吊起后，严禁将手放在
