电机与电气控制技术试卷3.docx

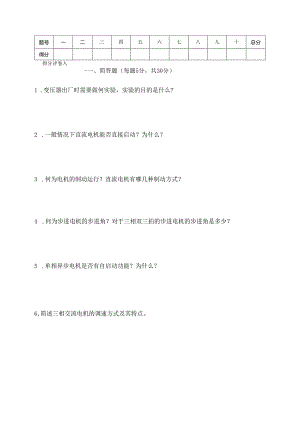

题号一二三四五六七八九十总分得分得分评卷入-一、简答题（每题5分，共30分）1 .变压器出厂时需要做何实验，实验的目的是什么?2 .一般情况下直流电机能否直接启动？为什么？3 .何为电机的制动运行？直流电机有哪几种制动方式？4 .何为步进电机的步进角？对于三相双三拍的步进电机的步进角是多少？5 .单相异步电机是否有自启动功能？为什么？6,简述三相交流电机的调速方式及其特点。得分评卷人二、计算题（50分）1 .根据下图所示的绕组联结图画出向量图并确定出联结组别。（10分）2 .如图所示是一电源变压器，一次绕组匝数为550匝，接电源220V,它有两个二次绕组，一个电压为36V,负载功率为36W,另一个电压为12V,负载功率为24W,不计空载电流，求：（8分）（1）二次侧两个绕组的匝数；（2）一次绕组的电流；（3）变压器的容量至少应为多少？3. 已知一台直流电动机铭牌数据如下：额定功率Ev=30kW,额定电压UN=220V,额定转速N=1500r/min,额定效率以=87%,求该电动机的额定电流和额定输出转矩。（6分）4. 一台他励直流发电机的额定数据为：4=6kW,U"230V,nN=1450r/min,电枢回路总电阻R,=0.61C,空载损耗PO=P&+%,=295W。试求额定负载下的电磁功率、电磁转矩及效率。（12分）5. 一台三相异步电动机，额定功率&=502W,电网频率50Hz,额定电压380V,额定效率VN=O.8,额定功率因素cos%=0.85,额定转速1470rmin,过载系数%=2.0,启动系数4=1.80试求：（14分）（1）同步转速多;（2）极对数；（3）额定电流；（4）额定负载时的转差率Sn。（5）求额定转矩7；,最大转矩7；,启动转矩图。得分评卷人-三、综合题（20分）如下图所示，由控制器、步进电机及其驱动器组成步进电机的驱动电路。步进电机驱动器，有16种步数（细分数）可选，细分数由驱动器上的拨位开关的第1、2、3、4位设定；此型号驱动器有16档输出电流可选，由驱动器上的拨位开关的SW7、SW8、SW9、SWlo位设定。（1）假设用某步进电机驱动加工某零件，该电机的工作电流为3.1A,步进电机旋转一周发5000个脉冲，则驱动器上的拨位开关第1、2、3、4位如何设定？拨位开关SW7、SW8、SW9、SWlO又如何设定？（8分）（2）若该步进电机由P1.C驱动，P1.C的YO输出端给步进电机提供工作脉冲，Yl输出端控制电机正反转运行，请选择合适的P1.C输出类型，并正确绘制P1.C、驱动器及步进电动机的连接线。（12分）DC5VCOMlYOYlY2Y3DC24Vr10-1sh°StepDriverMS-3H057MPowerSW1234IstepsangleNoready00004000.9。00015000.72。CP÷CW+00106000.6。00118000.45。CPCW-010010000.36o010112000.3。DIR+CCW+011016000.225。011120000.18oDIR-ZCCW-100024000.15o100130000.12。EN+101040000.09oEN-101150000.072。11006IiUIi0.06。11016400.0562手111080000.045。V汨n1111100000.036。sw5=0CP/DIRmodesw5=1cw/ccwmodesw6=0notlowpowersw6=1autolowpower+DCsw7=2,8Asw9=0.7A_24-40Vsw8=1,4Aswl0=0.3ASumofsw7formotorCl-10tosetrrentShaphonCo.1.tdUSA
