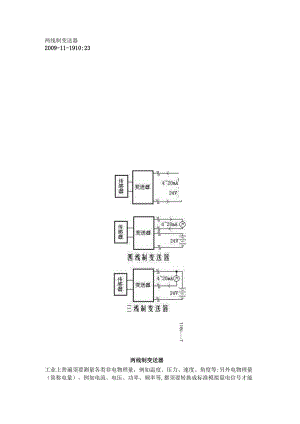

两线制变送器2009-11-1910:23两线制变送器11J-T工业上普遍须要测量各类非电物理量，例如温度、压力、速度、角度等;另外电物理量（简称电量），例如电流、电压、功率、频率等,都须要转换成标准模拟量电信号才能传输到几百米外的限制室或显示设备上。这种将物理量转换成电信号的设备称为变送器。工业上最广泛采纳的标准模拟量电信号是用420mA直流电流来传输模拟量。采纳电流信号的缘由是不简单受干扰。并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在一般双绞线上可以传输数百米。上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。下限没有取OmA的缘由是为了能检测断线：正常工作时不会低于4mA,当传输线因故障断路，环路电流降为0。常取2mA作为断线报警值。电流输出型变送器将物理量转换成420mA电流输出，必定要有外电源为其供电。最典型的是变送器须要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。当然，电流输出可以与电源公用一根线（公用VCC或者GND）,可节约一根线，称之为三线制变送器。其实大家可能留意到，4-20mA电流本身就可以为变送器供电，如图1所示。变送器在电路中相当于一个特别的负载，特别之处在于变送器的耗电电流在420mA之间依据传感器输出而改变。显示仪表只须要串在电路中即可。这种变送器只需外接2根线，因而被称为两线制变送器。工业电流环标准下限为4mA,因此只要在量程范围内，变送器至少有4mA供电。这使得两线制传感器的设计成为可能。在工业应用中，测量点一般在现场，而显示设备或者限制设备一般都在限制室或限制柜上。两者之间距离可能数十至数百米。按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必需运用昂贵的屏蔽线,而两线制变送器可运用特别便宜的的双绞线导线,因此在应用中两线制变送器必定是首选。右上图：变送器基本原理图两线制电流变送器的原理与设计
