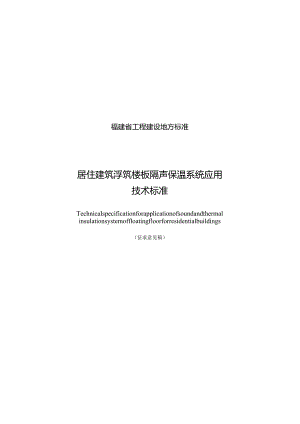

福建《居住建筑浮筑楼板隔声保温系统应用技术标准》（征求意见稿）.docx

福建省工程建设地方标准居住建筑浮筑楼板隔声保温系统应用技术标准Technicalspecificationforapplicationofsoundandthermalinsulationsystemoffloatingfloorforresidentialbuildings（征求意见稿）1 总则12术语23系统及组成材料31.1 系统性能31.2 组成材料性能44设计71.1 一般规定71.2 隔声和热工设计71.3 构造设计95 施工135.1 一般规定135.2 施工准备135.3 施工工艺136 质量验收166.1 一般规定166.2 主控项目176.3 一般项目19用词说明20引用标准名录21附：条文说明23Contents1 Generalprovisions12 Terms23 Systemandcomponentmaterials33.1 Performanceofsyetem33.2 Performanceofcomponentmaterials44 Design74.1 Generalrequirements74.2 Designofsound&thermalinsulation74.3 Structuredesign95 Construction135.1 Generalrequirements135.2 Constructionpreparation135.3 Constructionprocess146 Qualityacceptance166.1 Generalrequirements166.2 Nominantitems176.3 Generalitems19Explanationofwording201.istofquotedstandards21Addition：Explanationofprovisions23.o.为规范福建省浮筑楼板隔声保温系统技术要求，提高工程质量，做到安全适用、技术先进、经济合理、节能环保，制定本标准。1.0.2本标准适用于居住建筑中楼面采用浮筑楼板隔声保温系统的设计、施工和质量验收。1.0.3浮筑楼板隔声保温系统的应用除应执行本标准外，尚应符合国家及福建省现行有关标准的规定。2.0.1浮筑楼板隔声保温系统soundandthermalinsulationsystemoffloatingfloor铺筑在钢筋混凝土楼板结构层上，由隔声保温层、保护层和竖向隔离片组成的，具有隔声、保温功能的楼面构造。2.0.2隔声保温层IayerOfSoUndandIheiTnaIinSUIaIion铺设于钢筋混凝土楼板结构层上部，兼具阻隔撞击声及保温功能的隔声保温垫构造层。2.0.3隔声保温垫soundandthermalinsulationmaterial具有撞击声隔声、保温功能的单一材质或复合材质的弹性片材。2.0.4竖向隔离片verticalinsulationtablet设置在隔声保温层及保护层与四周墙体、柱及穿越楼板竖向管道之间的弹性片材，以阻断楼面与墙体、柱及穿越楼板竖向管道之间的声桥。2.0.5保护层protectivelayer对隔声保温层起防护作用的细石混凝土构造层。2.0.6防水胶带waterproofingtape粘贴在竖向隔离片之间、竖向隔离片与隔声保温垫之间、隔声保温垫之间的接缝上，防止保护层的浆体向下渗透，起封缝阻水作用的单面胶带。3系统及组成材料3.1 系统性能3.1.1 浮筑楼板隔声保温系统撞击声隔声性能应符合表3.1.1的规定。表3.1.1浮筑楼板隔声保温系统的撞击声隔声性能项目性能指标试验方法撞击声隔声（dB）最低要求计权规范化撞击声乐级1.X（实验室测量）<75GBrr19889.6计权标准化撞击声压级1.,11T.w（现场测量）<75GB"19889.7一般要求计权规范化撞击声压级1.M（实验室测量）<70GBrr19889.6计权标准化撞击声压级11.w（现场测量）<70GB"19889.7高要求计权规范化撞击声压级1.nm（实验室测量）<65GBrr19889.6计权标准化撞击声压级1.11.w（现场测St）65GB11,19889.7注：1实验室测量时，标准楼板厚度为120mm：2现场测量为工程实体现场检测时采用，现场检测条件为施工图设计构造状态。3.1.2 浮筑楼板隔声保温系统的空气声隔声性能应符合设计要求。3.1.3 夏热冬冷地区，楼板的传热系数应符合设计要求。3.2 组成材料性能3.2.1 隔声保温垫尺寸允许偏差应符合表3.2.1的规定。表321隔声保温垫尺寸允许偏差项目允许偏差(mm)试验方法宽度±2现行国家标准泡沫塑料与橡胶线性尺寸的测定GB/T6342厚度O-+3.03.2.2 隔声保温垫性能应符合表3.2.2的规定。表322隔声保温垫性能项目性能指标试验方法压缩强度(kPa)>15现行国家标准硬质泡沫塑料压缩性能的测定GB/T8813压缩弹性模量(MPa)厚度20mm0.50厚度20mm1.20压缩蠕变(23匕，4kPa.I68h)(%)5.0现行国家标准硬质泡沫塑料压缩蠕变试验方法GB/T15048尺寸稳定性(23C士2C,相对湿度90%,48h)(%)长度和宽度方向0.5现行国家标准建筑用绝热制品在指定温度湿度条件下尺寸稳定性的测试方法GB/T30806厚度方向1.0项目性能指标试验方法导热系数(平均温度25C±2*C)(W/(mK)符合国家现行相关产品标准的规定现行国家标准绝热材料稳态热阻及有关特性的测定防护热板法GBrr10294燃烧性能级别不低于GB8624-2012中铺地材料Bl级现行国家标准K建筑材料及制品燃烧性能分级GB8624产烟特性不低于Sl级烟气毒性不低于U级现行国家标准&材料产烟再性危险分级GB/T20285甲醛释放量(mgmj)0.08现行国家标准&矿物棉及其制品甲醛释放量的测定GB/T32379气候箱法总挥发性有机化合物(mgnh)0.500现行国家标准民用建筑工程室内环境污染控制标准GB50325附录B注：1夏热冬冷地区应进行导热系数的检测，夏热冬暧地区可不进行导热系数的检测：M合材质隔声保温格应测试保温材料的导热系数。3.2.3 细石混凝土保护层强度等级应不低于C25,内配钢丝网片性能应符合现行国家标准镀锌电焊网GB/T33281的规定。3.2.4 竖向隔离片应为弹性材料或者隔声保温垫同质材料，规格尺寸应符合表3.2.4的规定。表324竖向隔离片的规格尺寸项目性能指标试验方法高度（mm）符合设计要求现行国家标准泡沫塑料与橡胶线性尺寸的测定GB/T6342厚度（mm）253.2.5 防水胶带的规格尺寸应符合表3.2.5的规定。表325防水胶带的规格尺寸项目性能指标试验方法宽度（mm）240现行国家标准泡沫塑料与橡胶线性尺寸的测定GB/T63424设计4.1 一般规定4.1.1 楼地面设计应符合现行国家标准建筑地面设计规范GB50037的规定。4.1.2 居住建筑和公共建筑主要功能用房应根据气候区划分进行隔声或隔声保温设计。4.1.3 浮筑楼板隔声保温系统的防火设计应符合现行国家标准建筑设计防火规范GB50016和建筑内部装修设计防火规范GB50222的规定。4.2 隔声和热工设计4.2.1 夏热冬冷地区，楼板应进行隔声、保温设计；夏热冬暖地区，楼板应进行隔声设计。4.2.2 楼板隔声设计应符合现行国家标准建筑环境通用规范GB55016民用建筑隔声设计规范GB50118的规定。4.2.3 夏热冬冷地区，楼板热工设计应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015、民用建筑热工设计规范GB50176,以及现行福建省工程建设地方标准福建省居住建筑节能设计标准DBJ13-62和福建省公共建筑节能设计标准DBJ13305的规定。4.2.4 隔声保温垫热工设计计算参数取值应符合下列规定：4.2.5 保温垫中的隔声材料不应纳入热工计算；2导热系数应按国家现行标准中该类产品导热系数规定值取值；3导热系数的修正系数应取1.2。4.2.6 夏热冬冷地区，隔声保温垫厚度应根据热工计算和隔声要求确定；夏热冬暖地区，隔声保温垫厚度应根据隔声要求确定。常用浮筑楼板隔声保温系统的隔声、热工性能参数设计可按表4.2.5取值。表425常用浮筑楼板隔声保温系统隔声'热工性能设计参数取值隔声保温垫计权空气声隔声应+粉红噪声频谱修正量Rw+C(JB)计权空气声隔声量+交通噪声频谱修正量Rw+Clr(dB)计权规范化撞击声压级Uw(dB)传热系数W/(m2K)品种厚度(mm)橡塑隔声保温垫8>50>50<651.98IO>52>52<651.8112>52>52<601.66石墨聚苯乙烯隔声保温牛15>54>50<651.4420>58>52<601.22交联聚乙烯复合石典聚苯乙烯隔声保温垫10>50>50<651.8115>52>52<601.4920>55>55<581.26交联聚乙烯复合挤塑聚苯乙烯隔声保温垫15>52>52<601.3920>55>55<581.17交联聚乙烯狂合聚氨酯隔声保温垫IO>52>52<651.7115>55>55<601.39注：构造为40mm厚细石混凝土保护层(含钢丝网片)+不同品种、不同厚度隔声保温垫+120mm厚钢筋混凝土楼板。4.3 构造设计4.3.1 浮筑楼板隔声保温系统构造宜由钢筋混凝土楼板结构层、隔声保温层、保护层、竖向隔离片组成（图4.3.1）oI饰面层：2保护层：3隔声保温层；4钢筋混凝土楼板结构层：5竖向隔离片图4.3.1浮筑楼板隔声保温系统构造示意图4.3.2 隔声保温层构造设计应符合下列规定：1隔声保温垫可为单一材质，也可为更合材质；2隔声保温垫应空铺或点粘铺设，接缝应采用对接方式，接缝宽度不应大于1mm,并用防水胶带密封。4.3.3 浮筑楼板隔声保温系统与墙体交接处应设置竖向隔离片，并应符合下列规定：1竖向隔离片应紧密铺贴于墙体表面，厚度不应小于5mm,高度应高于细石混凝土保护层上表面至少20mm；2竖向隔离片接缝应采用对接方式，并用防水胶带密封，接缝宽度不应大于1mm。4.3.4 细石混凝土保护层构造设计应符合下列规定：1细石混凝土强度等级不应低于C25,厚度不宜小于40mm：2细石混凝土保护层应铺设钢丝网片，钢丝网片应设置在距保护层顶面15mm20mm的位置；钢丝网片的拼接应
