为什么4kW以上的电动机用三角形接法？.docx

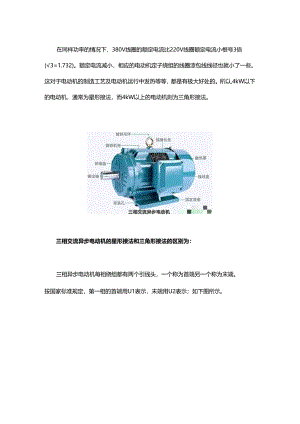

在同样功率的情况下，380V线圈的额定电流比220V线圈额定电流小根号3倍(3=1.732)。额定电流减小，相应的电动机定子绕组的线圈漆包线线径也就小了一些。这对于电动机的制造工艺及电动机运行中发热等等，都是有极大好处的。所以,4kW以下的电动机，通常为星形接法，而4kW以上的电动机则为三角形接法。三相交流异步电动机的星形接法和三角形接法的区别为：三相异步电动机每相绕组都有两个引线头，一个称为首端另一个称为末端。按国家标准规定，第一相的首端用U1表示，末端用U2表示；如下图所示。第二相绕组的首端和末端分别用V1、V2表示；第三相绕组的首端和末端分别用W1、W2表示。这6个首末分别引出至电机的外壳的接线盒中，并标注对应的符合用于电工人员的接线。通过接线盒中的接线柱的首末端子切换，可以实现按电源电压的不同而方便连接成星形接法Y或三角形今妾法。见下图所示。U2V2W2按照上图所示连接，将W1、U1xV1用铜连接片短接在一起，就形成了星形接法。星形接法特点为：有助于降低绕组线圈承受电压（220V）,降低绝缘等级，降低了启动电流；缺点就是电动机功率减小，所以小功率电机4kW以下的大部分都是采用星形接法。而三角形接法如下图所示。4kW及以上功率的电动机采用三角形接法。三角形接法三角形接法则是用铜连接片将W1与U2短接在一起，为一根电源输入引线；再将U2与V2短接在一起，为一根电源输入引线；最后将V1与W2短接在一起，为第三根电压输入引线。三角形接法：有助于提高电动机的功率，缺点则是启动电流大，电机定子线圈绕组要承受电压（380V）,增加了电机的绝缘等级。VlWi友情提示：电机定子绕组的首末端是生产厂家事先预定好的，绝对不能任意颠倒是非，但是可以将三相绕组线圈的首末端一起颠倒（如将U2、V2、W2作为首端，而将U1、V1、W1作为末端，但是绝对不能单独将一相绕组的首末颠倒），这样将产生接线错误。电动机的星型接法和三角接法区别三相交流异步电动机的星形接法小.小功率电机4KW以下的（K分用橹速.XT4KW索用三鱼野独&、一三相交流异步电动机三角形接法三相异步电动机的结构三相交流异步电动机的主要部件，见下图所示：电机解析图1.B5法兰n.铭牌21.接线盒盖2.前端餐12.垫圈22.螺丝3.弹簧垫圈13.波形垫翻23护套4.螺栓14后端盖24.螺丝帽5.轴套15.JW25.铜垫片6.轴承16.风叶卡簧26.铜连接片7.键17.风罩27.接线板8.转子18.风罩螺丝28.皮垫9.定子19.接线盒座29.接地标志10机座20.南豺培它主要由定子和转子两大部分组成。定子是指电动机的静止部分。它主要由机座、定子铁心、端盖、定子三相对称绕组等组成。机座通常由铸铁或铸钢制成。机座内压装定子铁心。定子铁心是电动机磁路的一部分,为了减少铁损耗，采用0.5mm厚的硅钢片叠成圆筒形，压装在机座内，见下图所示：03精工轴承在铁心的内圆周上，冲有若干均匀分布的槽孔，用以嵌置定子三相绕组。中、小型电动机的定子绕组，一般采用漆包线制成。异步机的三相对称绕组共有6个出线端，每相绕组的起端和末端分别用U】、V1nW和U2、V2、W2表示,通常它们都从机座上的接线盒内引出。三相对称定子绕组可以接成星形，也可以接成三角形这要看电源的线电压和绕组的额定电压而定。例如电源的线电压为380V,电动机定子绕组的额定相电压为220V,则绕组必须接成星形；如绕组的额定电压为380V,则绕组必须按成三角形。只有这样，才能保证各相绕组在其额定电压下工作。
