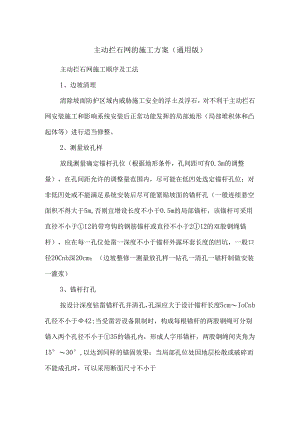

主动拦石网的施工方案（通用版）.docx

主动拦石网的施工方案（通用版）主动拦石网施工顺序及工法1、边坡清理清除坡面防护区域内威胁施工安全的浮土及浮石，对不利于主动拦石网安装施工和影响系统安装后正常功能发挥的局部地形（局部堆积体和凸起体等）进行适当修整。2、测量放孔样放线测量确定锚杆孔位（根据地形条件，孔间距可有0.3m的调整量），在孔间距允许的调整量范围内，尽可能在低凹处选定锚杆孔位；对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔（一般连续悬空面积不得大于5m,否则宜增设长度不小于0.5m的局部锚杆，该锚杆可采用直径不小于12的带弯钩的钢筋锚杆或直径不小于212的双股钢绳锚杆），应在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑，一般口径20Cnb深20cm；（边坡整修一测量放孔样一钻孔一清孔一锚杆制做安装一灌浆）3、锚杆打孔按设计深度钻凿锚杆孔并清孔，孔深应大于设计锚杆长度5cmIoCnb孔径不小于42;当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于35的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°30°,以达到同样的锚固效果；当局部孔位处因地层松散或破碎而不能成孔时，可以采用断面尺寸不小于0.4×0.4m的C15碎基础置换不能成孔的岩土段；4、灌浆(1)注浆并插入锚杆，采用标号不低于M20的水泥砂浆，宜用灰砂比1:1-1.2水灰比0.45-0.50的水泥砂浆或水灰比0.45-0.50的纯水泥浆，水泥宜用42.5普通硅酸盐水泥，优先选用粒径不大于3mm的中细砂，确保浆液饱满，在进行下一道工序前注浆体养护不少于三天。(2)锚孔灌浆前，采取临时堵孔或遮盖措施，防止杂物落入孔内。灌浆材料的水泥砂浆，在施工过程中，严格按配合比进行配制。(3)灌浆方法：压浆由孔底开始返浆式灌注，直至灌注到孔口浓浆外溢。注浆过程中若漏浆现象严重，则采用封堵措施及间歇多次注浆法，每次注浆管口均需置于前次注浆砂浆所达顶面，以保证注浆饱满，砂浆初凝收缩后，尚应进行补浆。(4)灌浆完成28小时内，不得敲击和碰撞锚杆。5、安装支撑绳安装纵横向支撑绳，张拉紧后两端各用24个(支撑绳长度小于15m时为2个，大于30m时为4个，其间为3个)绳卡与锚杆外露环套固定连接。6、铺挂格栅网从上向下铺挂格栅网，格栅网间重叠宽度不小于5cm,两张格栅网间以及必要时格栅网与支撑绳间用1.5铁丝进行扎结，当坡度小于45°时，扎结点间距一般不得大于2m,当坡度大于45°时，扎结点间距一般不得大于Im（有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下）。7、钢绳网并缝合从上向下铺设钢绳网并缝合，缝合绳为中8钢绳，每张钢绳网均用一根长约31m（或27m）的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行固定联结。
