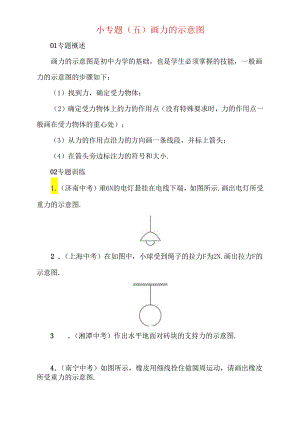

小专题（五）画力的示意图Ol专题概述画力的示意图是初中力学的基础，也是学生必须掌握的技能，一般画力的示意图的步骤如下：（1）找到力，确定受力物体；（2）确定受力物体上的力的作用点（没有特殊要求时，力的作用点一般画在受力物体的重心处）；（3）从力的作用点沿力的方向画一条线段，并标上箭头；（4）在箭头旁边标注力的符号和大小.02专题训练1.（济南中考）重6N的电灯悬挂在电线下端，如图所示.画出电灯所受重力的示意图.2 .（上海中考）在如图中，小球受到绳子的拉力F为2N.画出拉力F的示意图.3 .（湘潭中考）作出水平地面对砖块的支持力的示意图.4 .（南宁中考）如图所示，橡皮用细线拴住做圆周运动，请画出橡皮所受重力的示意图.5 .（南京中考）如图所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态.在图中画出铅笔所受弹力的示意图.6 .（怀化中考）如图所示，请你在图中画出甲所受到的重力示意图.7 .（哈尔滨中考）如图，画出静止的重锤的受力示意图.8 .（阜新中考）请你画出图中乒乓球此时所受力的示意图.9 .（宜宾中考）如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图.的小瓷砖，请画出水对A、B两瓷砖压力的示意图.ARI1.（常州中考）如图所示，质量为30kg的小明从滑道下滑，受到滑道对他的弹力大小为250N,弹力的方向斜向上且与滑道垂直，请画出小明受到的重力和弹力的示意图.（g取10Nkg）12 .（大庆中考）将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起.画出小球在最低点时的受力示意图.13 .（德州中考）如图所示，一个木块从斜面上滑下，在粗糙的水平面上滑动一段距离后停下来，请画出木块在水平面滑动时：（1）所受重力的示意图；（2）水平方向上受力的示意图.NQh14 .（孝感中考）物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F,请在图中画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）.请画出箱子沿斜面向上运动时的受力示意图.（点O为箱子的重心）16.（鄂州中考）如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点.试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）.小专题（五）画力的示意图7、
