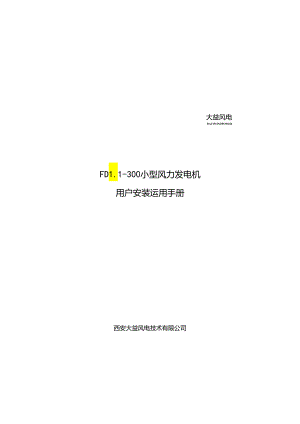

大益风电DAYIWINDPOWERFD1.1-300小型风力发电机用户安装运用手册西安大益风电技术有限公司致用户首先我们感谢您购买、运用我公司生产的FDl.l300小型风力发电机，并为能向您供应产品和服务而感到骄傲。我们建议您在安装、运用FDl.l300小型风力发电机前，具体阅读本用户安装运用手册，以保证您更加熟识产品、并进行正确地安装、连接及运用.请妥当保管本用户安装运用手册以备将来查阅。本用户安装运用手册的编制依据GB/T19068.1.2003离网型风力发电机组第1部分：技术条件、GB9969.1-1998工业产品运用说明书总则和.JB/T5995-1992工业产品运用说明书机电产品运用说明书编写规定的有关要求。书目1产品组成、特点和用途.32产品的运用环境33工作原理34技术参数45执行的技术标准56立杆和风力发电机的安装、架设及留意事项57风力发电机的运用198蓄电池的运用199运用留意事项2010特殊提示2211常见故障解除指南2212*213特殊声明2414与我们联系24附件风力等级表25FD1.1-300小型风力发电机用户安装运用手册1产品组成、特点和用途FD1.1-300小型风力发电机是一种水平轴风力发电机，主要由风叶、盘式永磁发电机、集流转向装置、尾翼连杆和尾翼、整流桥、限制器、逆变器等部分组成，适合在风力资源较好、市电保证不便的地区或场合运用，如海岛、边防哨所、牧场、农场、通讯基站、风光互补、野外作业等，依据风力资源的状况可以部分或完全取代市电，满意在其额定输出功率范围内各种用电器的用电要求，具有工作噪声低、运用免维护、牢靠性高、安装架设便利、工作寿命长等特点。2产品的运用环境请在以下环境条件中运用FD1.I-300小型风力发电机：1）温度：风力发电机为-25+45X限制器为-10+45C逆变器为0+40C2）湿度；风力发电机为W90%、限制器和逆变器为W80%3）海拔高度:4500m（额定工况海拔高度为100Om）4）最大风速：35ms,瞬间最大风速50ms5）风力发电机安装高度：456m3工作原理FD1.1-300小型风力发电机的工作原理是风叶在风力作用下旋转，将风的动能转变为风叶轴旋转的机械能，发电机在风叶轴的带动下旋转发电，整流器将发电机产生的沟通电转化成直流电，并通过集流转向装置和连接电缆将电能传递到发电限制器，尾翼在风力作用下通过集流转向装置使风力发电机偏航，保证风叶始终正对风的来向，从而最大限度地利用风能。发电限制器的主要作用是限制和显示风力发电机对蓄电池的充电状态，当风力达到切入风速、发电机产生的电压和电流达到蓄电池的充电要求时，形成稳定的电压和电流输出，进而向蓄电池组充电；而当风力达到切出风速、发电机产生的电压和电流超出蓍电池的充电要求或在蓄电池组已充溢时，断开充电电流，形成卸荷，进而爱护蓄电池不会过充，同时卸荷后在风力发电机内部形成阻尼，进而降低发电机的转速、保证风力发电机的运行平安。逆变器的主要作用是将风力发电机产生的低压直流电和蓄电池组贮存的电能转化成220V50Hz的沟通电，进而满意各种用电器的运用要求。FD1.1-3风力发电机电气原理筒图4技术参数4.1性能弁数D额定输出功率：350VV2）额定输出电压：24V3）额定输出电流：15A4）切入风速t4ns5）额定风速：10ms6）切出风速：18ms7）最大承受风速：30ms8）运行噪声：50dB9）重量：10.5kg10）风叶数：6片11）建议安装高度：456m12）需配备的蓄电池数量：2块12V120Ah4.2结构尺寸12¾0305执行的技术标准FD1.1-300小型风力发电机的设计、制造执行了以下技术标准：1) GB17646-1998小型风力发电机组平安要求2) GBZTl9068.12003离网型风力发电机组第1部分：技术条件3) GB/T1906822003离网型风力发电机组第2部分：试验方法4) GlvTI9115.12003离网型风力发电机组用发电机第1部分：技术条件5) GIVTI911522003离网型风力发电机组用发电机第2部分：试验方法6) JB/T7879-1999风力机械产品型号编制规则7) JB/T10395-2004离网型风力发电机组安装规范8) JB/T10396-2004离网型风力发电机组牢靠性要求9) JB/T10397-2004离网型风力发电机组验收规范10) JB/T10398-2004离网型风力发电系统售后技术服务规范11) JlVTIO399-2004离网型风力发电机组风轮叶片12) JB/T10405-2004离网型风力发电机组基础与联接技术条件6立杆和风力发电机的安芸、架设及留意事项6.1 检查风力发电机在安装FD1.1-300小型风力发电机前，请先从顶部打开风力发电机的包装箱，按包装箱内的装箱清单逐件核对箱内各物品.箱内物品应包括以下内容I名称M说明风力发电机风叶6个前罩1个AXI个尾。连杆I个前罩盖固定螺丝3个自攻螺WGBT8451985ST4.8×30风叶固定固定螺丝24个自攻螺仃GBT8451985ST4.8×30尾翼连杆固定螺栓、螺母各2个螺栓GIVT5781-2000M6×50螺母GBT41-2000M6装HiGB/T95-19856弹簧垫HlGB/T93-19876尾翼固定螺栓、螺母各3个螺检GBT57812000M6×40螺母GB/T41-2000M6限制器1台包括运用说明书逆变器1台包括运用说明书电缜快速接头1个用于风机电缆和连接电缜的连接接线端子10个用于电缆和限制器、逆变器和蓄电池的连接产品合格证I份装箱清单1份用户安装运用手册1份6.2 检查立杆、拉索安装FD1.13(M)小型风力发电机所需的立杆是一种有拉索的支撑杆，共有两种规格，高度分别是4.5In和6m,用户可依据运用环境的风力状况选择。一般来说，如风力较小的话，应选择规格为6,n的立杆和拉索；如风力较大或需常常拆卸的话,应选择规格为4.5m的立杆和拉索。立杆为选购件，并另行包装.用户依据订货时确定的规格、按包装箱中装箱清单逐件检查物品的齐套状况。1) 6m立杆应包括以下内容:名称规格数量说明立杆50X15004立杆连接件螺栓M10×100螺母MlO10弹簧会Rl10各12螺栓GB/T5780-2000螺母GB/T41-2000GB/T95-1985弹簧GBI,93-1987风机固定螺栓M8×122GB/T5780-2000连接套管55X2403立杆座1立杆座固定螺母螺母M164螺母GB/T1229-1991垫圈16弹簧垫Ia16垫圈GB/T1230-1991弹簧垫GB/T7244-I987立杆和立杆座连接件螺检M18×IlO螺母M218IM1818各1螺栓GB1228-1991螺母GB/T1229-I991垫RRGB/T1230-1991弹簧SfeBIGB/T7244-1987立杆座傩杆164拉索杆103拉索地储106长拉索6.4米3套钢丝绳SZAB6X19+NFGB/T8918-1996,长度100Omm和520Omm各3根：绳夹5KTHGB5976-1986,共24个；螺旋扣KOOD8-MGBrr3818-1999,共3个.短拉索5.5米3套钢丝绳5ZAB6X19+NFGB/T8918-1996,长度80Omnl和440Omm各3根1绳夹5KTHGB/T5976-1986,共24个；螺旋扣KOOD8-MGB/T3818-1999,共3个.2) 4.5m立杆应包括以下内容:名称规格数量说明立杆50×15003立杆连接件螺栓M10X100螺母MlO叁10弹簧能10各8螺栓GB5780-2000螺母GB/T41-2000垫朋GB95-1985弹簧IfeBIGB/T93-1987风机固定螺栓M8×122GB/TS780-2000连接套管55X2402立杆座1立杆座固定螺母螺母M1616弹簧热RH164螺母GB1229-1991整圈GB/T1230*1991弹簧垫BIGB/T7244-1987立杆和立杆座连接件螺栓M18×110螺母M218三H18弹簧垫置18各1螺栓GB/T1228-1991螺母GB/T1229-1991垫GB1230-1991弹簧垫GB/T7244-1987立杆座锚杆164拉索杆103拉索地傩106短拉索5.5米3套铜丝绳5ZAB6X19+NFGB/T8918-1996,长度80Omm和440Omm各3根；绳夹5KTHGB/T5976-1986,共24个螺旋扣KOOD8-MGB/T3818-1999,共3个.除上述的两种规格的立杆外，本公司还可供应规格为4.5m、6m和7.5m的无拉索立杆，这种立杆适用于在架设风力发电机的场地较小、不便于布设固定拉索的状况下运用，用户可依据自己的运用状况选择.如用户未选购立杆的话，也可要求本公司供应立杆图纸并自行加工、运用。如用户依据具体状况自行设计、运用其它形式立杆的话，建议在运用前向本公司进行询问，以确保运用平安。6.3 选择安装场地选择安装场地对今后风力发电机的有效运用非常篁要，所以在选择风力发电机安装场所时应必需考虑以下因素：D风力发电机一般应架设在运用场所的旁边，在风的主要来向上最好不要建筑或树木等障碍物，如难以避开障碍物的话，可以适当增加风力发电机的架设高度。2）尽可能缩短风力发电机到蓄电池组的距离。距离越短，所用传输电缆就越短，因而可以削减传输过程中的电能损耗.建议风力发电机到蓄电池组的距离不大于40m,如必需大于40m的话，财应选择线芯截面更大的电缆。建议风力发电机到蓄电池组的最大距离不超过80m.3）安装场地应比较平整，面积应不小于40n,场地不是松软的沙地，如在山区安装的话，土层厚度应大于1.5m.6.4 安装场地打算安装场所选定后，首先进行场地打算。找宝座地坑尺寸：长60Kft600m×SflOOO三立杆座地坎尺寸：长ga女SodX深7三D按上图在地面挖3个拉索座和1个立杆座
