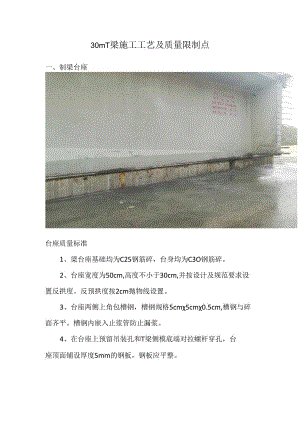

30mT梁施工工艺及质量限制点一、制梁台座台座质量标准1、梁台座基础均为C25钢筋碎，台身均为C3O钢筋碎。2、台座宽度为50cm,高度不小于30cm,并按设计及规范要求设置反拱度。反预拱度按2cm抛物线设置。3、台座两侧上角包槽钢，槽钢规格5cm5cm0.5cm,槽钢与碎面齐平。槽钢内嵌入止浆管防止漏浆。4、在台座上预留吊装孔和T梁侧模底端对拉螺杆穿孔，台座顶面铺设厚度5mm的钢板，钢板应平整。二、钢筋加工0Cs4frnrt11n钢筋加工标准：1、钢筋加工采纳智能钢筋弯曲机在钢筋加工厂集中加工,运至现场钢筋棚存放；2、钢筋表面应清洁、无损伤，钢筋符合钢筋的力学性能及其他相关性能指标；3、钢筋加工宜在常温状态下进行，加工过程中不应加热钢筋，钢筋弯折应一次完成，不得反复弯折；4、钢筋宜采纳无延长功能的机械设备进行校直。三、钢筋绑扎根据先底板、后腹板，先主梁后顶板的原则根据图纸进行钢筋绑扎；1、水纹管在任何位置与设计位置的偏差W4mm2、桥面主筋间距及位置偏差（拼装后检查）15mm3、底板钢筋间距与设计位置偏差8mm4、箍筋间距及位置偏差W15mm5、腹板箍筋的不垂直度（偏离垂直位置）15mm6、混凝土爱护层厚度与设计值偏差不大于5mm7、其他钢筋偏移量W20mm1、模板总长误差不大于±10mm2、跨度总长误差不大于±10mm3、支座板纵向对角线长长误差不大于±10mm4、底模板宽误差不大于5mm5、底模板中心线与设计位置偏差W2mm6、桥面板中心线与设计位置偏差W±IOmm7、腹板中心线与设计位置偏差W±IOmm8、桥面对角线允许误差WIOmm9、模板斜度误差W3%。10、底模不平整度2mmm11、桥面板宽误差小于±1Omm12、腹板厚度误差小于10mm,Omm13、底板厚度误差小于10mm,Omm14、顶板厚度误差小于10mm,Omm混凝土出机运至现场待检测合格并稳定混凝土质量后方可进行灌注。1、原材量应严格根据施工协作比要求进行精确称量，每方混凝土胶凝材料用量497kg,减水剂用量限制在胶凝材料用量的1%,水、胶凝材料（水泥、掺合料）、外加剂的用量误差W±l%,粗、细骨料的计量误差W±2%.开盘前检查模板温度（535）,开盘后，前三盘要逐盘检测拌合物的入模温度（530）、塌落度（200±20mm）含气量（2-4%）,坍落扩展度，只有混凝土拌合物性能符合设计协作比的要求是才能入模。如发觉有问题时，必需有试验人员查明缘由后加以调整，其他人员不得随意调整计量参数。2、梁体混凝土浇筑前应严格检查伸缩缝、护栏、泄水管等设施的预埋件是否齐全，施工时确保预应力管道及钢筋位置精确。梁端2m范围内的混凝土特殊是锚下混凝土局部应力大、钢筋密，应充分振捣密实，严格限制其质量。3、梁体混凝土浇筑从梁的底腹板起先，采纳1.511?料斗从一端向另一端边移动边灌注混凝土。混凝土灌注入模时下料要匀称，留意与振捣相协作，混凝土的振捣与下料交织进行，每次振捣按混凝土所灌注的部位运用相应区段的振动器。尤其不得集中一处下料，避开因混凝土层厚度太大振捣困难，使梁体产生蜂窝麻面及其缺陷。六、混凝土养护1、待混凝土初凝后方可进行洒水养护，提高梁体的强度，防止开裂。2、洒水养护，梁体浇筑完成混凝土初凝前用篷布遮盖，初凝后马上土工布覆盖混凝土表面，随即洒水养护，保持混凝土表面潮湿，采纳自动喷淋养护，养护期不得少于7天。七、梁体张拉1、预应力管道的位置必需严格按设计图所供应的坐标定位并用定位钢筋固定，定位钢筋与T梁腹板箍筋点焊连接，严防错位和管道下垂，假如管道与钢筋发生碰撞，应保证管道位置不变而适当挪动一般钢筋位置。浇筑前应检查水纹管是否密封，防止混凝土浇筑时堵塞管道。2、预制T梁预应力钢束必需带混凝土立方体强度达到混凝土强度设计等级的85%后，且混凝土龄期不小于7d,方可张拉。预制梁内钢束采纳两端同时张拉。3、施加预应力应采纳张拉力与引伸量双控。当预应力钢束张拉达到设计张拉力时，实际引伸量值与理论引伸量值的误差应限制在6%以内。实际引伸量值应扣除钢束的非弹性变形的影响。4、T梁预应力钢束张拉过程中必需实行措施以防梁体发生过大侧弯，张拉依次为：50%N2-100%N3-100%N2-100%Nlo1、压浆前管道真空度稳定在0.06-0.08MPa之间2、待出浆口流出足量的浓浆后，才能关闭出浆口，卸拔连接管时，不得有水泥浆有反溢现象3、压浆的最大压力不宜超过0.6MPa,以保证压入管道内水泥浆饱满密实为准，浆体注满后，在0.50.6MPa下稳压3min九、T梁安装质量限制标准1、预制梁采纳设吊孔穿束兜梁底的吊装方法。预制梁运输、起吊过程中，应留意保持梁体的稳定，预制梁架设后因实行有效措施加强横向临时支撑，并刚好连接现浇连续段连接钢筋和翼缘板、横隔梁接缝钢筋等，以增加梁体的稳定性和整体性。2、预制梁采纳架桥机吊装架设，必需在预制梁之间的横隔梁和翼板湿接缝混凝土浇筑并达到混凝土强度设计等级的85%后，同时实行压力扩散措施，方可在其上运梁。架桥机在桥上行驶时必需使架桥机重量落在梁肋上，施工单位应按所采纳的架桥机型号对T梁进行施工荷载验算，验算通过后方可施工。3、待墩顶现浇连续段混凝土立方体强度达到混凝土强度设计等级的85%后，方可张拉连续束。
