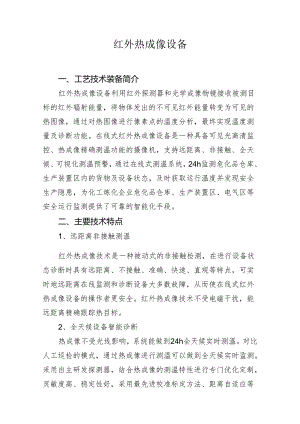

红外热成像设备.docx

红外热成像设备一、工艺技术装备简介红外热成像设备利用红外探测器和光学成像物镜接收被测目标的红外辐射能量，将物体发出的不可见红外能量转变为可见的热图像，通过对热图像进行像素点的温度分析，最终实现温度测量及诊断功能。在线式红外热成像设备是一种具备可见光高清监控、热成像精确测温功能的摄像机，支持远距离、非接触、全天候、可视化测温预警，通过在线式测温系统，24h监测危化品仓库、生产装置区内的货物及设备状态，及时获取运行温度并发现安全生产隐患，为化工炼化企业危化品仓库、生产装置区、电气区等安全运行监测提供了可靠的智能化手段。二、主要技术特点1、远距离非接触测温红外热成像技术是一种被动式的非接触检测，在进行设备状态诊断时具有远距离、不接触、准确、快速、直观等特点，可实时地远距离在线监测和诊断设备大多数故障，从而使在线式红外热成像设备的操作者更安全。红外热成像技术不受电磁干扰，能远距离精确跟踪热目标。2、全天候设备智能诊断热成像不受光线影响，系统能做到24h全天候实时测温。对比人工巡检的模式，通过热成像进行测温可以做到全天候实时监测。采用自主研发探测器，结合热成像的测温特性进行专门优化定制，灵敏度高、稳定性好，采用最先进校准标定方法、距离自适应等技术，结合多年累积的测温算法，提高测温稳定性和准确性，通过温度及时发现设备异常现象，对设备进行智能诊断。3、可视化测温预警红外热成像技术能直观地显示物体表面的温度场，不受强光影响。热成像双光谱摄像机可以同时测量物体表面各点温度的高低，直观地显示物体表面的温度场，并以图像形式显示出来，直观地发现隐患部位。同时，热成像双光谱摄像机可探测目标物体的红外热辐射能量的大小，不受强光影响，并可设置报警阈值，做到事前预防，及时发现设备隐患,保护设备安全。三、有关技术资料在线式红外热成像设备通过面测温，重点技术指标为热成像探测器分辨率和热成像镜头，探测器分辨率与成像清晰度有关，镜头与测温距离有关，二者结合与覆盖面积有关，因此在选型时，需要根据不同的场景成像效果需求，选择合适的分辨率；根据安装距离和被测物大小，搭配选择不同的分辨率和镜头，选型时可依照如下表格选取：测温距离与覆盖面积选型指南（镜头焦距越大，精确测温距离越远，但相应视野面积越小）分辨率头距镜焦视场角精确测温距离（以（H米*0.1米为准）火点报警距离（以0.1米*0.1米为准）覆盖面积（5米安装距离）覆盖面积（10米安装距离）覆盖面积（15米安装距离）覆盖面积（20米安装距离）384*90o10米2884mm*65.4o5米26米*6.4米10.35384*IOm37.9o3.45米6.9米米*7.68288m*28.7o9米50米*2.56米*5.12米米384*15m24.2o2.14米4.28米6.42米8.56米288m*18.4o17米75米*1.62米*3.24米*4.86米*6.48米256*50o4.66米1923mm*37.3o6米18米*3.38米256*24.9o2.21米4.42米6.63米1927mm*18.7o11米42米*1.65米*3.3米*4.95米256*IOm18o1.58米3.16米4.74米6.32米192m*13.5o16.5米60米*1.18米*2.36米*3.54米*4.72米
