3M新桥工厂扩建项目危险品仓库--钢结构施工组织设计.docx

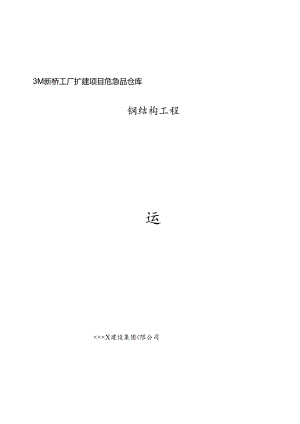

3M新桥工厂扩建项目危急品仓库钢结构工程运×××X建设集团<限公司×××X年XX月第一章编制依据第2页其次章工程概述第2页第三章施工组织机构第3页第四章施工部署第3页第五章施工打算第11页第六章施工方法第12页第七章施工进度支配第23页第八章安装现场劳力支配第24页第九章进入现场主要机具支配第24页第十章施工质量保证支配第25页第十一章施工平安保证措施第26页第十二章文明施工管理措施第32页第一章编制依据1 .现行的国家各种规范和质量验评标准；1) 钢结构工程施工质量验收规范(GB50205-2001)；2) 门式钢架轻型房屋钢结构技术规范(CECS102:2002)。2 .现行的国家关于建设工程平安技术规范和平安技术标准；3建设方供应的钢结构设计施工图4本公司颁发的内部文件、工艺标准及工法。其次章工程概述1 .项目名称：3M新桥工厂扩建项目危急品仓库2 .施工单位：XXXX建设集团有限公司3 .施工地点：上海新桥4 .建筑面积：1540M25 .结构型式：单层屋面轻型钢结构厂房6 .施工工期：45天7 .工程目标：7.1 质量目标：合格工程。7.2 平安目标：杜绝死亡及重伤、轻伤频率限制在1.5%。以下，严格依据国家平安文明施工的各项规定执行，工地现场实行禁烟、无垃圾管理，保持工完场清，保持场容、市容环境卫生，依据国家标化管理。7.3 进度目标：坚守合同，确保安装总工期限制在45天之内。第三章施工组织机构依据本工程的实际状况，我公司将抽调富有施工阅历、具有责任心的项目经理、施工负责人及技术负责人到现场进行管理，施工组织机构图如下：施工组织机构形式第四章施工部署（一）、施工布署及工艺流程为确保本工程的工期和质量，依据工程现场状况及我司的技术及装备力气，特作如下施工部署：前一阶段钢结构制作，然后进行结构吊装，主框架吊装完成以后，穿插地进行屋架梁校正和次结构安装。随后紧接着进行压型钢板屋面面和压型钢板墙面的安装。具体工程总体施工工艺流程见下图:（二）施工方法：1、测量放线整个施工现场应引设两个现场水准点，作为从基础施工到主体施工、从结构吊装到做地面施工全过程的标高限制点。现场全部轴线限制桩和水准点都要很好地进行爱护，设置时要考虑设在施工时不易破坏的地方。2、钢结构制作钢结构由我司钢构厂制作完并进行预拼装后运输到工地安装，其制作采纳全自动生产线，并采纳专用设备进行除锈防腐处理。2.1、钢结构制作工艺流程:2.2、施工方法及技术要求、放样在进行放样、绽开和制作样杆、样板时，必需细致核对图纸上的每一个尺寸。样杆、样板上的定位标记应依据须要放焊接收缩量和刨边、铳头等的加工余量。号料前应首先确认材质，同时不应核对各零件的规格、尺寸和数量。主、辅弧形上弦总长依据图纸结构分段制作,各段内的翼、腹板拼缝应错开200mm,（分段长度较长时）。号料前,钢材的弯曲或者变形均应预先矫正，矫正时应尽量采纳机械方法（液压矫正机）。、切割切割前，应先将钢材表面切割范围内油污、铁锈等清除干净。钢材的切割原则上采纳自动气割机，弧形的上弦杆腹板需采纳数控切割以保证弧形外形正确一样，9mm以下的钢材也可采纳剪切，但剪切面的硬化表层应当除去。型钢的切割可采纳自动气割和锯割。、制孔制孔原则上都采纳钻孔的方法，划线后可在摇臂钻床或者数控钻床上进行。孔应为圆柱状，并应垂直于所在位置的钢料表面，倾斜度不得大于1/20,孔缘应匀整而无裂开或凹凸的痕迹，钻孔后的周边毛刺就清理干净。划线钻孔时，螺栓孔的孔心和孔周应打上预冲点，以防止钻孔时钻头滑移并便于检验(自动钻床钻孔和用钻模板钻孔时无此要求)。接合方法螺栓规格(mm)贯穿样规(mm)贯穿率(%)堵塞样规(mm)堵塞率(%)磨擦接合DD+1.0100D+3.0>80支承组合DD+0.7100D+0.8100、组装组装前应细致核对零件的几何尺寸及各零、部件之间的连接关系。细致检查组装用零件的编号、材质、尺寸、数量、平直度、切割精度等是否与图纸及工艺要求相符。型钢如有弯曲、扭曲及翼板倾斜等变形，均应修正合格方可运用。装配划线工具(钢卷尺、直尺)事先必需经计量科检验合格，检验样板等在运用前也应与实物核对，做到正确无误。电焊工作.1电焊工作一般事项A.电焊工必需持有效焊工从业合格证。B.电焊作业人员必需有一年以上的实际电焊工作阅历，并在最近半年仍接着从事同类工作者。C.在组合及焊接过程中所用的焊接步骤及依次应使变形及收缩降至最小程度。D.全部焊接依次应能使焊接执行过程中的加热量平衡。E.有较大的焊接应在有较小之前施工以削减束制。E正式焊接前应检查所用焊条是否符合设计规定。.2焊条作用前检验运用的焊条应先送审后经核定后运用。焊接前必需做工艺评定。焊条涂料原料应匀称，不得有裂纹、凹凸及其它伤痕等缺陷。焊条的偏心率必需在3%以下。焊条的尖端应加研磨，使焊条芯露出以便发生电弧，但露出长度不得超过3mmo.3焊接打算焊条应按有关图纸及规范要求加以选择及烘干处理方可运用。设计图上未注明须磨平的对焊其溢余量应依照规定加以限制。焊接面必需保持干燥，并将足以影响焊接品质、强度及工作进行的异物如油漆、水分、灰尘等加以清除，雨天或湿度过大时应停止工作。电焊施工管理.1材料的管理A.为了防止电焊条受湿，保管时应特殊留意除了必要量以外不带多余量到电焊场所。B.焊条必需经过烘干后方可运用。C.包装盒不许散乱于工地内，残物必需集中收集处理。.2电焊机的管理：每日运用前必需检查，防止故障发生。.3施工中的管理焊工应随时留意电流、电压及焊速。每一道焊缝焊接后应将溶渣及焊珠清除干净，有缺陷应铲除修补后才接着下一道的焊接。.4焊接检查A.焊缝外观检查a.焊缝不得有任何裂纹、气孔等焊接缺陷。b.焊冠高度限制如下：焊缝宽度B(mm)焊冠高度(mm)<15315-254>25425XBC.焊缝表面应平整。B.无损检验(CT)a.工地焊缝无损检验应依照有关规范及图纸要求规定执行。b.CT应在焊道完全冷却至常温时进行。C.电焊修补a.电焊中发生缺陷时修补：电焊进行当中发觉有缺陷时，或经推断可能发生缺陷时应马上终止电焊，以当碳精吹蚀找出缺陷所在，以修补后接着进行。b.非破坏性检查后的修补：检查结果判定为不合格的缺陷，应铲除重焊，修补应制定方案并经业主及现场监理人员同意后实施。修补后的焊缝应100%CT探伤。2.2.7、 钢构件表面处理.1、采纳喷丸除锈，应完全除去黑皮、铁锈与其它外界异物，再经过吸尘机或压缩空气彻底清除灰尘与铁垢，钢铁表面应呈近似灰白色金属，达到Sa2.5级.2、高强度螺栓联接面部分应于喷珠完成后即以胶布粘贴。.3、除锈完成后且经有关人员检验合格，应于4个小时内喷涂第一道底漆。2.2.8、 油漆：采纳喷涂法协作手刷法施工。2.2.8.1 油漆前构件表面不得有异物，涂料不得超过运用时间，须要焊接部位、高强度螺栓连接面等不得油漆。其作业条件：Ax时间：应于除锈后4个小时内B、 温度：大于5,小于50C、 湿度：应小于85%D、 环境：干净无灰尘.2补漆：A.钢材油漆表面如因滚压、切割、电焊或安装磨损，以致损坏或生锈时，必需用喷砂或电动工具清理后，再行补漆。B.底漆补漆以红丹防锈漆予涂装，以手刷法施工。C.油漆涂装后，漆膜如发觉有龟裂、起皱、刷纹、垂流粉化、失光或散雾等现象时应将漆膜刮除或以砂纸研磨后，再行补漆。D.油漆涂装后，如发觉有起泡、凹陷洞孔、剥离生锈或针孔锈等现象时，应将漆膜刮除并以表面处理后，再按规定涂装时间隔层次予补漆。3、钢结构安装3. 1施工依次本工程钢结构安装选用一台16吨汽车吊从1轴到10轴线依次进行。3.2安装工艺安装工艺见下图:钢结构安装工艺图第五章施工打算1 .技术管理方面：熟识施工图纸确定施工方案做好书面技术交底；2 .钢构件进场后应依据施工图的要求和钢结构工程施工及验收规范的规定对成品进行检查验收。外形的几何尺寸规格数量制作质量均应符合图纸要求。还应对运输过程中易产生变形的构件和易损坏部位进行特地检查，发觉问题刚好矫正并重新检查。高强度螺栓和一般螺栓应堆放在室内，其底层应架空防潮；对于金属压型板特殊作好现场爱护。3 .现场施工测量仪器（经纬仪/水准仪）要定期进行检查校正，防潮防晒。4 .起先安装之前，应将各部位的构件摆放到位，并且构件的摆放不应在吊车行走路途上，以免耽搁施工。第六章施工方案方法1 .基础复测1）施工人员进场之后，我方测量人员及技术人员与土建单位进行交接验收手续，核实土建单位供应应我方现场的水准点及轴线限制桩是否精确。2）依据现场土建单位供应的水准点及轴线限制桩，我方对预埋螺栓及铁板进行复测。并将复测结果做为钢结构安装过程中限制构件标高及定位的依据。2.1. 柱安装2.1 抗风柱安装流程：测量放线定位一钢梯绑扎一吊装一校正一固定2.2 基础标高测量调整：基础标高的调整必需建立在对应钢柱的预检工作上，方法如下：首先依据调整数值将柱底标高测设到四角锚栓上，然后用螺帽锁定标高即螺帽上表面与柱底标高一样。钢柱安装座在螺帽上，柱底用50厚C35无收缩细石位浇灌密实。2.3 钢柱底板基础定位放线：安装前，用木工墨斗放好基础平面的纵横轴向基准线作为柱底板的安装定位线。2.4 钢柱安装：钢柱吊装前应对地脚螺栓用锥形防护套进行爱护，防止钢柱吊装时碰撞螺杆损伤螺纹。选用汽车吊单机吊装旋转法吊装钢立柱。柱子起吊前，应从柱底板向上100Omm处划一水平线，以便安装固定前后限制钢柱的水平标高。沿柱高方向在二个侧面上弹出中心线，以便安装前后限制柱身垂直度。钢柱就位后刚好将柱脚的地脚螺栓用扳手拔紧，并在吊车松钩前用拉缆风绳将钢柱四周固定，以免钢柱倾倒。2.5 钢柱的校正：主要校正钢柱的垂直度与标高。测量采纳两部经纬仪。首先将经纬仪放在柱子一侧，使纵中丝对准柱子座的基线，然后固定水平度盘的各螺丝。测柱子的中心线，由下而上观测，若纵中心线对准，则柱子垂直，不对准则需调整柱子，直至对准经纬仪中心线为止。以同样的方法测横线，使柱子另一面中心线垂直于基线横轴。柱子精确定位后，即可对柱子进行固定工作。（钢柱校正下图）4.33.屋面梁安装3.1 屋面梁的拼装屋面梁在地面进行拼装。拼装时，用枕木垫高屋面梁拼装须要的高度,将2节屋面梁拼装成整体。3.2 屋面梁吊装时，须对柱子横向进行复测和复校。要求吊绳与屋面梁的夹角不得小于45度，尚需考虑屋架的重心位于内吊点的连线之下，否则应实行防止屋架倾倒的措施（即在屋架屋脊处多增加一个保险点和吊索）。吊装采纳千斤捆扎法时在梁的棱角处须采纳护角器（应用麻袋或橡皮包角）作爱护以防止千斤割伤。吊装千斤的平安系数应¾K=IO0起吊时必需确保钢梁变形不能过大，并且尽量同安装位置的倾斜方向一样以便安装。安装刚架应从调整跨起先，须待有足够的翼缘支撑，保证钢屋架在吊装过程中快速地形成一个空间刚度单元，然后松开吊具，以免大梁屈曲或倾斜。3.3 屋面梁吊装时需辅以溜绳以利调整方向。4.高强度螺栓的安装4. 1打算阶段重视对高强螺栓及其连接副的现场验收，运用前按强度等级规格、尺寸、批号、编号分别验收；严格执行按专业工艺预先依据节点计算出的规格、数量发放，施工班组提案相
