给水泵的事故停泵及处理.docx

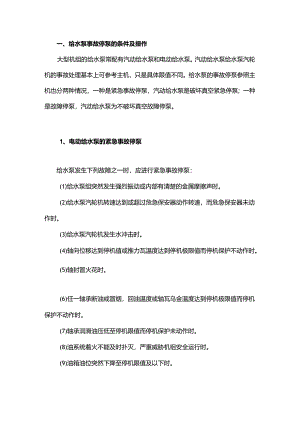

一、给水泵事故停泵的条件及操作大型机组的给水泵常配有汽动给水泵和电动给水泵。汽动给水泵给水泵汽轮机的事故处理基本上可参考主机，只是具体限值不同。给水泵的事故停泵参照主机也分两种情况，一种是紧急事故停泵，汽动给水泵是破坏真空紧急停泵；一种是故障停泵，汽动给水泵为不破坏真空故障停泵。1、电动给水泵的紧急事故停泵给水泵发生下列故障之一时，应进行紧急事故停泵：(1)给水泵组突然发生强烈振动或内部有清楚的金属摩擦声时。(2)给水泵汽轮机转速达到或超过危急保安器动作转速，而危急保安器未动作时。(3)给水泵汽轮机发生水冲击时。(4)轴向位移达到停机值或推力瓦温度达到停机极限值而停机保护不动作时。(5)轴封冒火花时。(6)任一轴承断油或冒烟，回油温度或轴瓦乌金温度达到停机极限值而停机保护不动作时。(7)轴承润滑油压低至停机限值而停机保护未动作时。(8)油系统着火不能及时扑灭，严重威胁机组安全运行时。(9)油箱油位突然下降至停机限值及以下时。(10)电动给水泵电动机、耦合器冒烟着火时。(11)蒸汽管道或给水管道破坏严重，威胁机组安全运行时。2、汽动给水泵紧急事故停泵汽动给水泵的紧急停泵即破坏真空紧急停泵。破坏真空对转速下降速度的影响一般没有汽轮发电机组明显。因汽轮发电机组停机后已与电网解列，机组情走时间较长；而汽动给水泵停泵后，水泵中一般仍有水充满，惰走时间本来就短，仅56min但当汽轮机与给水泵转子脱开时，破坏真空对停机速度仍有较大影响。为此，发生严重故障、需要将泵组迅速停下时仍要破坏真空。汽动给水泵紧急事故停泵步骤如下：(1)揪紧急停泵"钮或手打危急遮断器，检查高、低压自动主汽门、调节汽门关门，转速下降，立即启动电动备用油泵。(2)检查电动给水泵自启动正常，否则应立即手动启动，调整给水压力以满足锅炉需求。(3)开足真空破坏门，关闭抽气器空气门(若给水泵汽轮机排汽排入主机凝汽器，则应先关闭排汽蝶阀及至凝汽器疏水门，开启至大气的疏水门，观察对大机真空是否有影响)。真空到零时，停止向轴封供汽。(4)将同步器退至低限位置，停用电调及该泵协调装置。(5)检查给水泵出水门关闭，再循环门全开。(6)完成其他停用给水泵的操作。需要注意的是，有些引进机组的汽动给水泵为全容量给水泵组，即一台给水泵就能满足机组负荷对给水的需求，这类机组的汽动给水泵紧急事故停用，一般仍先启动备用电动给水泵，然后再进行破坏真空事故停泵。电动给水泵的紧急事故停泵操作比汽动给水泵简单，只要按电动给水泵停泵"钮。检查电流到"零"，转速下降，启动备用油泵(一般辅助润滑油泵会在油压低至一定值时联启)；然后检查给水泵出口门关闭，再循环门开启并完成停泵操作。若原有汽动给水泵并列运行，在电动给水泵停泵过程中应迅速提高汽动给水泵的转速，尽量维持锅炉对给水的要求。3、给水泵的故障停泵当给水泵组发生下列情况之一时，应进行故障停泵：(1)给水泵转速、汽动给水泵小汽轮机真空、油温、瓦温、油压、电动给水泵勺管回油温度等达到停泵限值或保护整定限值，而保护未动作时。(2)电动给水泵电动机或汽给给水泵前置泵电动机电流超限，降低流量无效时。(3)油系统严重漏油无法维持运行时。(4)汽动给水泵调节系统连杆折断或销子脱落影响运行时。(5)给水泵或前置泵机械密封或填料泄漏严重，无法维持运行时。(6)汽动给水泵转速波动、影响锅炉正常运行时。(7)轴承振动超过规定限值时。(8)厂用电中断时。(9)给水泵汽化时。(10)油中进水、油质严重乳化时。汽动给水泵故障停泵操作与紧急事故停泵操作的区别是：停泵后不必立即破坏给水泵汽轮机真空。电动给水泵的故障停泵操作方法与紧急故障停泵没有什么区别，和汽动给水泵一样，故障停泵前应通知锅炉值班人员和向上级汇报，在有思想准备的情况下实施停泵操作。二、给水泵故障的处理汽动给水泵组的故障及现象、原因及处理方法有很多与主机故障相似，如油系统故障、轴承故障、真空下降、超速、振动、管道故障等等，不再重复叙述，在此只讨论一些给水泵常见故障的处理。1、给水泵汽化给水泵进口压力低于进水温度对应的饱和压力时，即要产生汽化。给水泵汽化时，给水泵出口压力、流量下降或晃动，泵体及管道发生水击噪声和异常振动，电动给水泵的电流下降或晃动。引起给水泵汽化的原因有低流量时再循环阀未开启，低流量停泵保护未动作，进水阀门关闭的状态下给水泵运行或进口滤网堵塞，前置泵跳闸或叶轮失去作用的情况下给水泵运行，甩负荷时除氧器压力下降太快，备用汽源未投人等。当给水泵发生汽化时，应立即故障停泵。2、电动给水泵液力耦合器故障及其处理液力耦合器调速的电动给水泵转速调节范围大，节能效果明显，在大机组上已广泛使用。液力耦合器常见的故障有：耦合器勺管排油温度异常升高；耦合器发生强烈振动、内部有明显异声，或耦合器内冒烟；电动给水泵启动后水泵转速不能调节等。液力耦合器勺管排油温度异常升高时，应检查工作冷油器运行情况及出入口油温差是否太小，以判断冷油器效率是否太低、冷却水量太少。当液力耦合器输入输出转速比在3:2时，油流的摩擦功损耗量最大，要避免在此转速下长期运行。耦合器强烈振动或内部有异声或冒烟，可能是耦合器齿轮损坏或转动部分摩擦引起的，应进行紧急停泵，查清原因并消除后再启动。电动给水泵运行中不能控制水泵转速，可能是自动调节装置失灵，应将自动调节切换到手动调节，如果手动调节也失灵，应故障停泵消除缺陷后再运行。3、给水泵其他故障的处理(1)引进机组或近期投产的国产300MW机组的给水泵，都是引进给水泵或引进专利国内制造的给水泵，大多有密封水及其冷却系统。对于密封水温度，制造厂有明确的要求，一般停泵保护定值为95。配机组运行时,给水泵密封水温异常升高。引起密封水温异常升高的原因有：冷却器因冷却水量、冷却水品质引起的冷却效果差造成内部密封甚至机械密封本身损坏，泵体内部高温水外泄，使密封水温异常升高，这时机械密封处明显地有高温水漏出。密封水本身的磁性滤网堵塞也能使密封水温升高。如无法处理时，密封水温达95。C时，停泵保护应动作或手动故障停泵。(2)给水泵运行中泵侧推力瓦温度异常升高，除检查油压、油温、流量等是否异常等原因外，还应检查给水泵平衡盘前后压力差是否正常。推力瓦温度达到停泵限值时，应停泵处理。
