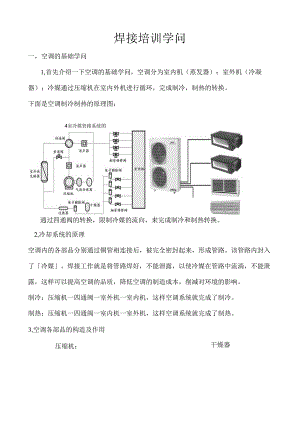

焊接培训学问一，空调的基础学问1,首先介绍一下空调的基础学问，空调分为室内机（蒸发器）；室外机（冷凝器）；冷媒通过压缩机在室内外机进行循环，完成制冷，制热的转换。下面是空调制冷制热的原理图：4室冷媒管路系统图通过四通阀的转换，限制冷媒的流向，来完成制冷和制热转换。2,冷却系统的原理空调内的各部品分别通过铜管相连接后，被完全密封起来，形成管路。该管路内封入了冷媒，焊接工作就是将管路焊好，不能泄露，以使冷媒在管路中流淌，不能泄露，这样可以提高空调的品质，降低空调的制造成本，削减对环境的影响。制冷：压缩机一四通阀一室外机一室内机，这样空调系统就完成了制冷。制热：压缩机一四通阀一室内机一室外机，这样空调系统就完成了制热。3,空调各部品的构造及作用压缩机：干燥器热交换器四通阀阀板管路系统气液分别器电子膨胀阀4,各部件的作用:压缩机：使冷媒在压缩机内处于高温高压的状态，以便使冷媒液化，使冷媒在管路当中进行循环，压缩机内要有压缩机油，压缩机油的作用是给压缩机往复运动提高润滑，削减摩擦，并能起到冷却作用。过滤器：过滤杂质，干燥水分。热交换器：冷却冷媒；四通阀：制冷制热的转换管路系统：冷媒流通的管路阀板：及室内机连接的开关电子膨胀阀：限制冷媒的流量大小。保证冷却系统品质的重点管理项目:I水史底理I尘侬管理I,媒,漏管理II封入里誓理真空迹管理I性侬管理I部品水分含有量部品的尘粒含有量管内、外感注由冷媒封入量仪器的校正精度毛细管扼流防止从封入物侵入防止从封入物侵入焊接温度封入冷冻机油真空泵的精度铜管的整理防止从大气侵入防止从方气橙入管子配管精度冷冻机油的种类真空泵的排气时间铜管的变形内压确认精度有无吹气管子间隔、冷媒的种类密封夹具的精度不良再生精度防止从吹气侵入防止从吹气侵入助焊剂的涂布封入机的设备条件非冷凝气体接线的精度烘干干燥器各种管帽的保管去助焊剂精度修理品的封入量真空不良各部品安装管帽的密封精度各种管子的保管涂防锈漆焊材的渗透度焊接强度二，焊接技能培训1,培训时间（180H）项目时间培训资料基础篇焊接基础2H焊接手册配管连接2H焊接手册平安教化8H焊接手册实技篇加热方法24H焊接手册现加焊料方法40H焊接手册实技（生产线外）80H实技（生产线内）80H总计160H2,教化要点平安教化令焊炬的结构及射吸式焊枪点检方法令气体瓶，枪带的点检方法（依据焊枪点检表内容进行培训）令焊炬的各部件运用方法令乙焕氧气氮气压力O2:0.20.5MPa；C2H2:0.050.IMPaN2:0.2"0.5MPa；氮气置换,连续充VO.IMPa令乙焕氧气氮气软管颜色。2：蓝色C2:红色色:黑色（防护眼镜手套长袖工作服）令减压阀运用及结构换气瓶留意事项回火器作用，原理及产生缘由。加热方法令焊炬点火方法及火焰调整方法令加热铜管，直至能用目视推断已达到740-84OC的管色。令实际地体验一下铜管溶化（出现孔）的温度。（1038°C）令保持10秒钟焊接温度（740840）。焊料的现加方法令运用16mmXO%焊料令现加焊料位置（及加热方法相反）令现加焊料的时机令焊料的滴淌现象（温度差引起的滴淌）焊接的实技（生产线外）令运用4.95mm和4.76mm令备妥工具令台钳（固定管子），小铁锯，布砂皮纸，铿刀焊接的实技（生产线内）令先以4.95mm和4.76mm铜管部位练习。令刚起先以1处/2台进行，以后再逐步提高频度。令不要在加工状态下指导，应通过温度进行指导。焊接的特征铜管连接焊料的熔点为435C焊料以毛细管现象进行流淌。焊接作业的步骤最佳的间隙母材和材料的清洁适宜的管子连接及保持通过加热将焊料溶化后使其流淌焊接后的表面洗净焊接的温度和适宜的温度焊接温度分布()800加热600400-200-加热现加焊料焊接涂布助焊剂123456789101112131415(8)焊接时间适宜间隙现加焊料位置*银焊加热时的注意事项涂布助焊剂、现加焊料焊接时，要考虑到母材温度会降低。要点：要在保持焊接温度的情况下作业*磷铜焊接加热时的注意事项先加热母材厚的部分（厚、薄），待铜管温度达到均一后再融化焊料。要点：边融化焊料边焊接（错误事例）焊料火焰（正确事例）火焰边用火焰融化焊料边焊接，焊料要置于火焰的对面。焊条类型:焊条类型中文名称含Ag量熔点BCUP-35%BCUP515%BCUP62%BAg30CuZn30%焊剂的作用:1、热稳定性2,润湿性3,清洗性4,隔绝空气，防止再次氧化，不产生夹渣。火焰的种类：中性火焰：氧气及乙块体积比为1.2之间；铜。碳化火焰：氧气及乙块体积比VI；铝氧化火焰：氧气及乙块体积比1.2铁铁焊接焊接时导致泄漏的要因分析三，焊接实技篇调整喷嘴火焰加热时的焊料位置铜管靠近时，要从靠近跟前的铜管开始焊接。I防止开裂泄漏若从内侧开始焊接，则在焊接跟前的铜管时，内侧的铜管就会被加热，焊料会融化。干燥器焊接程序要点半燥器焊接按的程序进行。在加热时，毛细管上产生热应力会导致干燥器移动，从而在出现裂缝。
